等電位是保障建筑物內設備和人員安全的重要措施之一，應該得到足夠的重視和實施。我們都知道等電位的作用在于確保建筑物內部及其周圍環境中的各種電氣和電子設備在相同的電位條件下安全運行，從而減少電擊和電磁干擾的風險。在建筑物中，等電位連接是一種有效的防雷和電磁脈沖措施，它可以將建筑物內的各種金屬管道、結構鋼筋、電氣設備等連接在一起，形成一個等電位系統。那么等電位的作用具體是什么？等電位又應該如何連接呢？下面本文將詳細地給大家介紹一些，希望能給廣大電氣人員一些參考。

▌01 等電位連接的作用、分類及原理

一、等電位連接的作用

1、 等電位連接能減小發生雷擊時各金屬物體、各電氣系統保護導體之間的電位差，避免發生因雷電導致的火災、爆炸、設備損毀及人身傷亡事故。

2、等電位連接能減小電氣系統發生漏電或接地短路時電氣設備金屬外殼及其他金屬物體與地之間的電壓，減小因漏電或短路而導致的觸電危險。

3、等電位連接有利于消除外界電磁場對保護范圍內部電子設備的干擾，改善電子設備的電磁兼容性。對穿過不同防雷區分界處或處在同一防雷區的金屬物體及電氣系統，都應在分界處作等電位連接。高層建筑或電氣系統采用接地故障保護的建筑物內應實施總等電位連接。

二、等電位連接的分類

等電位連接分為總等電位連接(MEB)、局部等電位連接(LEB)、輔助等電位連接(SEB)三種。

1、總等電位連接(MEB)

總等電位連接是指將PE干線、電氣裝置接地極的接地干線、建筑物內各種金屬管道和金屬構件全部連接起來，并與接地裝置連接形成等電位。建筑物內總等電位連接如圖1所示。

總等電位連接示意圖

2、局部等電位連接(LEB)

局部等電位連接是指在一個局部范圍內，將同時能夠觸及的所有外露可導電部分連接形成等電位。通過局部等電位連接端子板將PE干線、公用設施的金屬管道、建筑物金屬結構等部分互相連通。

在如下情況下需做局部等電位連接：電源網絡阻抗過大，使自動切斷電源時間過長，不能滿足防電擊要求；TN系統內自同一配電箱供電給固定式和移動式兩種電氣設備而固定式設備保護電器切斷電源時間不能滿足移動式設備防電擊要求；為滿足浴室、游泳池、醫院手術室、農牧業等場所對防電擊的特殊要求；為滿足防雷和信息系統抗干擾的要求。

局部等電位連接示意圖

局部等電位連接示意圖

3、 輔助等電位連接(SEB)

在建筑物做了總等電位連接之后，在伸臂范圍內的某些外露可導電部分與裝置外可導電部分之間，再用導線附加連接，以使其間的電位相等或更接近，稱為輔助等電位連接。輔助等電位連接必須包括固定式設備的所有能同時觸及的外露可導電部分和裝置外可導電部分。

三、等電位的原理

在一個帶電線路中如果選定兩個測試點，測得它們之間沒有電壓即沒有電勢差，則認定這兩個測試點是等電勢的，它們之間也是沒有阻值的。電力系統中用向下的空心三角形符號表示等電位，實際上是表示接地。應用。總等電位聯結：作用于全建筑物，在一定程度上可降低建筑物內間接接觸電擊的接觸電壓和不同金屬部件間的電位差，并消除自建筑物外經電氣線路和各種金屬管道引入的危險故障電壓的危害。

總等電位系統：總等電位聯結的作用，在于降低建筑物內間接接觸電擊的接觸電壓和不同金屬部件間的電位差，并清除自建筑物外經電氣線路各種金屬管道引入的危險故障電壓的危害，建筑物每一電源進線都應做總等電位聯結，各個聯接端子板應互扣相通。

▌02 總等電位箱做法

總等電位箱需要通過鍍鋅扁鋼與基礎接地體相連，建筑物內需要接入總等電位系統的有：配電室總配電箱接地母排、強電井、弱電井、電梯導軌、進戶管、弱電設備。

1、與基礎接地體相連：在基礎接地體上預埋一根鍍鋅扁鋼與總等電位箱連接；接地扁鋼需要和基礎接地搭接焊接成一體

2、強電設備接地母排接地：

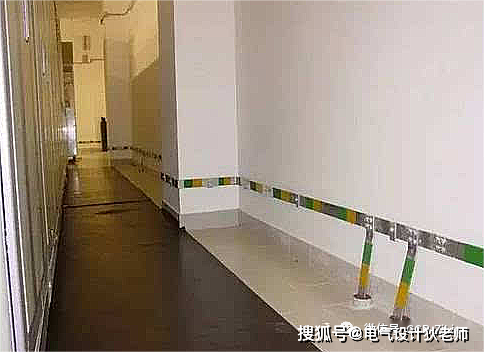

▲ 強電配電間沿墻距地0.3m處敷設鍍鋅扁鋼

3、電井敷設扁鋼

▲ 電井內敷設扁鋼一般是距地0.3m的位置敷設，明敷設需要刷漆，豎向輻射的扁鋼沿橋架敷設，與各層扁鋼搭接焊。

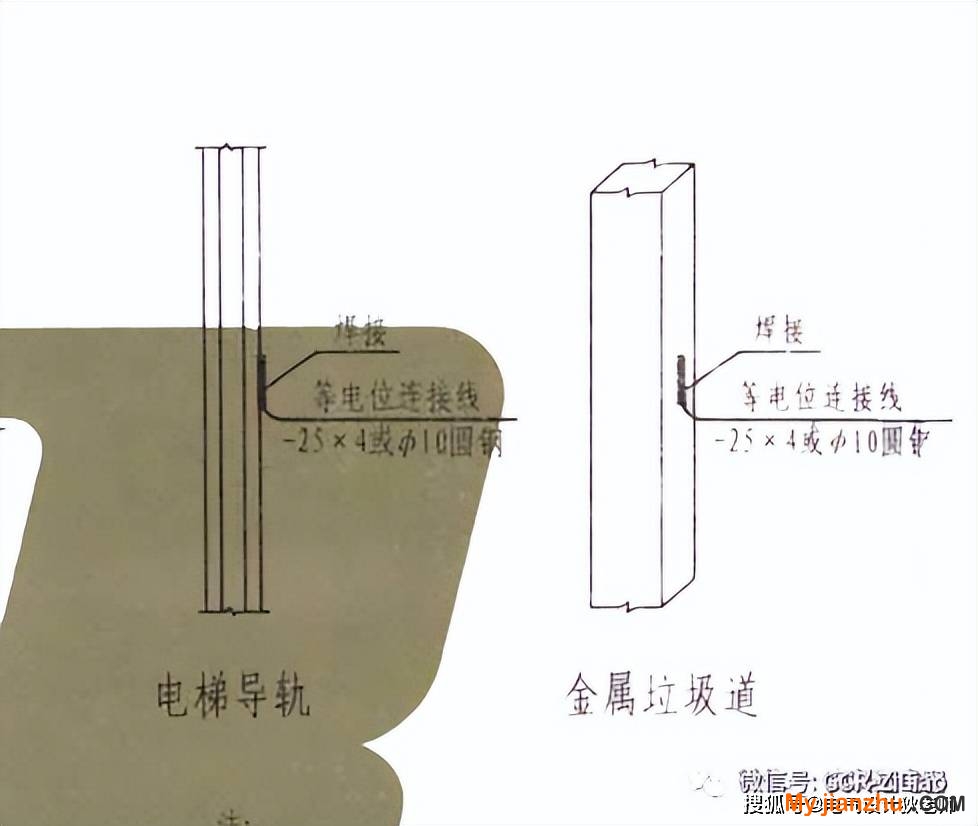

4、電梯導軌接地

▲ 電梯導軌可以兼做接地極使用，需要有一根扁鋼與MEB箱相連。

5、入戶管接地

▲ 從MEB箱接出扁鋼沿墻面敷設至需要接地的入戶管的位置，然后從扁鋼通過跨接線連接到金屬管道上。

▌03 等電位連接規范要求

總等電位連接一般設置在地下設備層的配電室內。在配電室內便于接線的位置裝設等電位連接端子板，并通過接地干線在至少兩處以上與接地體可靠連接。建筑物內需作等電位連接的設施用連接導體接至等電位連接端子板或就近與接地干線連接。

變壓器的中性點、低壓供配電系統的中性線(N線)、電氣設備接地保護線(PE線)直接接在總等電位連接端子板上。其他非電氣系統的金屬裝置如電梯軌道、吊車、金屬地板、金屬門框架、設施管道、電纜橋架等大尺寸的金屬物體，應以最短路徑接在最近的等電位接地干線上或其他已做了等電位連接的金屬物體。各導電物體之間宜附加多次互相連接。高度超過20m的建筑物，在地面以上垂直每隔不大于20m處，連接端子板應與引下線連接。如圖2所示為建筑物設備層總等電位連接平面圖。

▼ 總等電位連接平面圖

1、電纜等電位連接

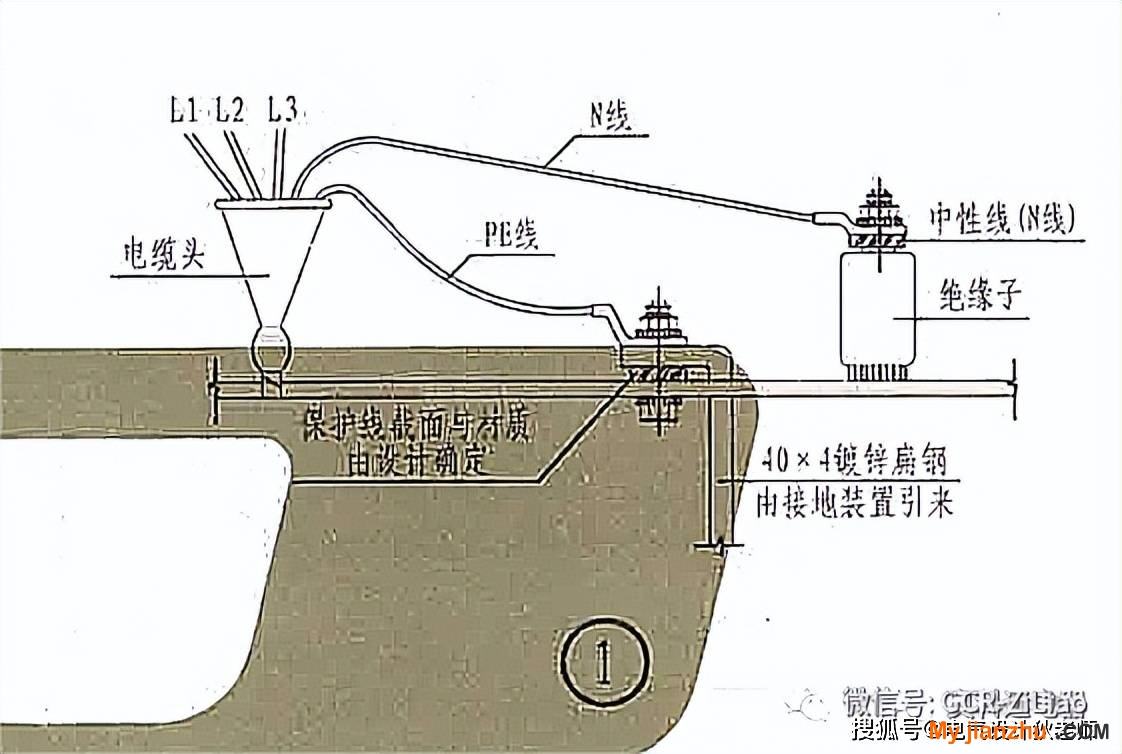

金屬鎧裝電力電纜、電話電纜等的金屬外皮，進戶穿墻保護套管等應作等電位連接。先用圓抱箍與電纜的金屬外護層緊固，再用25mm×4mm的鍍鋅扁鋼接地干線焊接。保護套管應用防水油膏填實，防止漏水。電纜等電位連接安裝做法如圖3所示。

▲電纜等電位連接安裝做法

2、計量表或閥門等電位連接

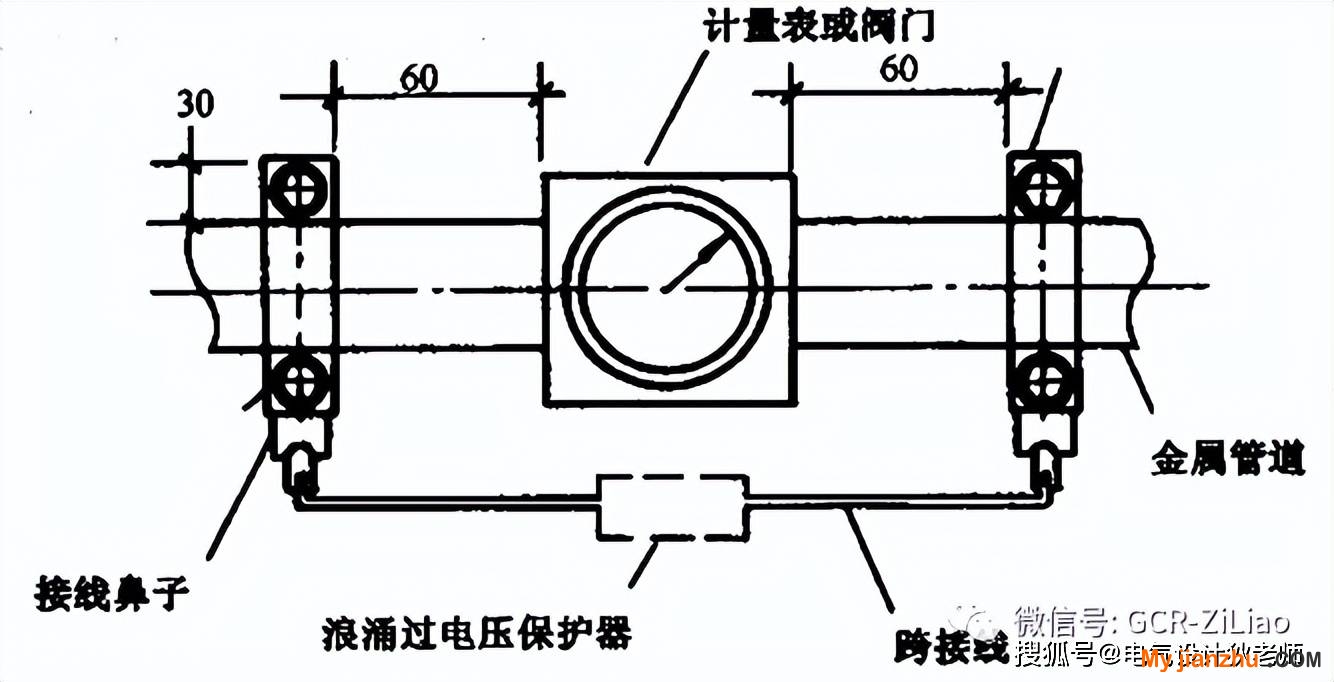

給水管、煤氣管等通常帶有計量表或者閥門，等電位連接時應在計量表或閥門處作跨接，跨接線可用 25mm×4mm 的鍍鋅扁鋼，也可用 6mm2的銅芯軟絞線。計量表或閥門等電位連接如圖4所示。

▲ 計量表或閥門等電位連接

3、金屬管道等電位連接

建筑物內的金屬管道、裝有金屬外殼排風機、空調器的金屬門、窗框或靠近電源插座的金屬門、窗框以及距外露可導電部分伸臂范圍內的金屬欄桿、吊頂龍骨等金屬體需做等電位連接。

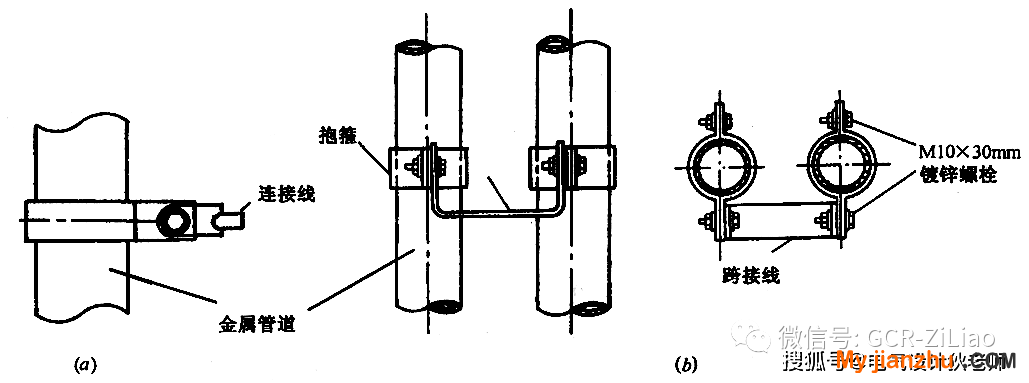

金屬管道的等電位連接線或跨接線可焊接，不能焊接的用管卡連接。金屬管道的等電位連接方法如圖5所示。

▼ 金屬管道的等電位連接

⑷ 金屬線管等電位連接

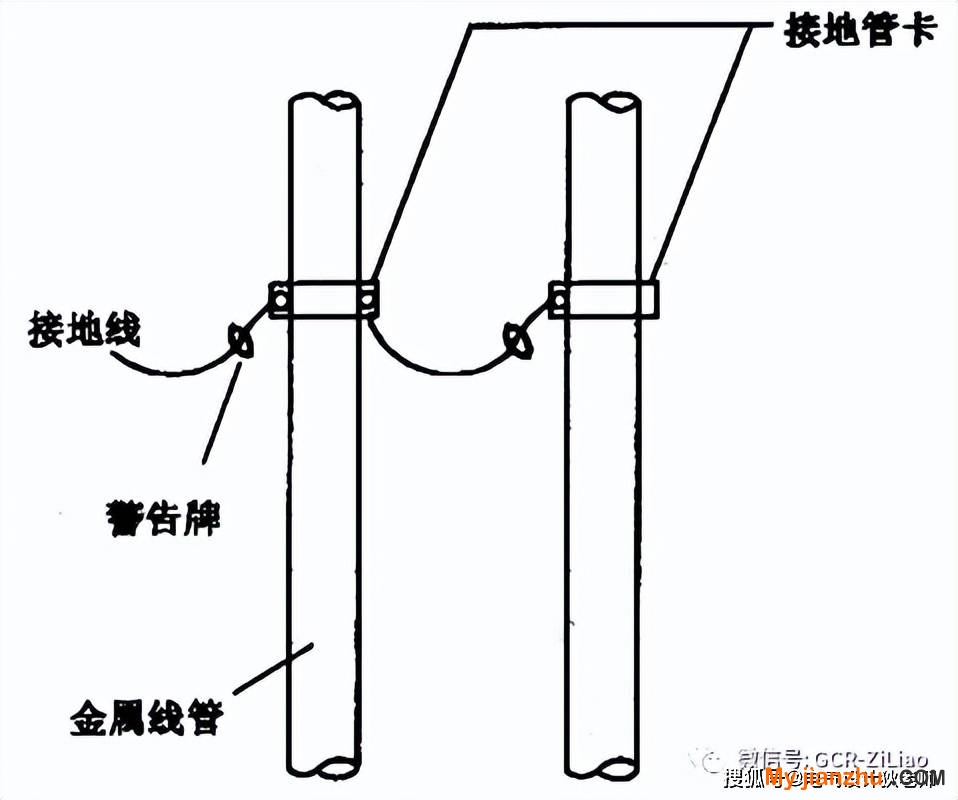

配電金屬線管、金屬線槽、電纜橋架等應作等電位連接。等電位連接處應懸掛警告性告示牌，警告牌由白色塑料制成，上面印有紅色字樣。金屬線管等電位連接如圖6所示，接地警告性告示牌如圖7所示。

▲ 多根金屬線管等電位連接

▼ 接地警告牌

▌04 等電位連接線及連接導通性的測試

1、等電位連接線

等電位連接時各導體間的連接可采用25mm×4mm的鍍鋅扁鋼焊接，焊接處不應有夾渣、咬邊、氣孔及來焊透等情況。也可采用管箍壓接，壓接時應把接觸面刮干凈，有足夠的接觸壓力和接觸面積。安裝完畢后刷防護漆。

等電位連接端子板采用螺栓連接，以便拆卸進行定期檢測。等電位接地干線可選用銅帶、扁鋼、圓鋼等，支線可選用有黃綠相間絕緣層的銅芯導線。

等電位連接線應有黃綠相間的色標，在等電位連接端子板上應刷黃色底漆并標以黑色記號。其符號為“↓”。

對于暗敷的等電位連接線及其連接處，電氣施工人員應做隱檢記錄及檢測報告，對于隱藏部分的等電位連接線及其連接處應在竣工圖上注明其實際走向和部位。

2、等電位連接導通性的測試

等電位連接安裝完畢后應進行導通性測試，對等電位連接用的管夾、端子板、連接線、有關接頭、截面和整個路徑上的色標等進行檢驗，通過測定來證實等電位連接的有效性。測試用電源可采用空載電壓為4～24V的直流或交流電源，測試電流不應小于0.2A，當測得等電位連接端子板與等電位連接范圍內的金屬管道等金屬體末端之間的電阻不超過3歐時，可認為等電位連接是有效的。若發現導通不良的管道連接處，應作跨接線，在投入使用后應定期作導通性測試。

▌05 等電位連接現場做法樣板

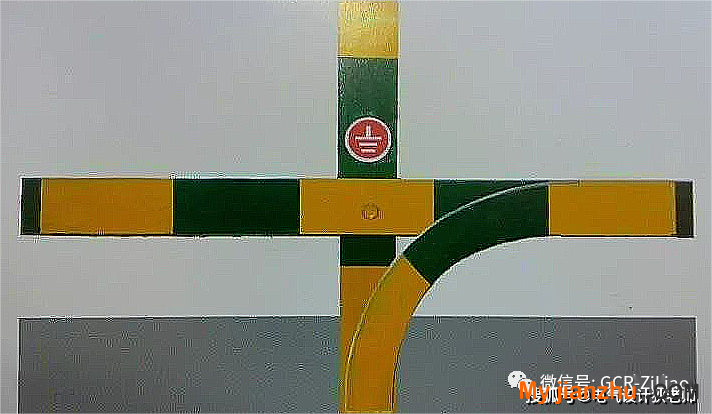

▲ 總等電位箱標識、搭接做法示例

▼ 盥洗盆等電位聯結示例

▲ 管道等電位聯結示例

▼ 煤氣進戶管等電位聯結示例

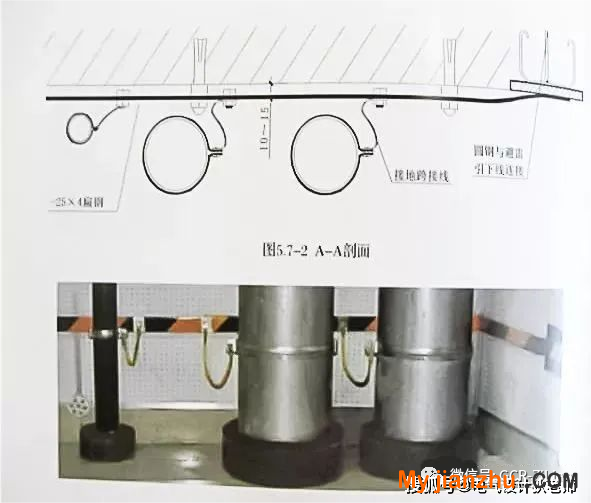

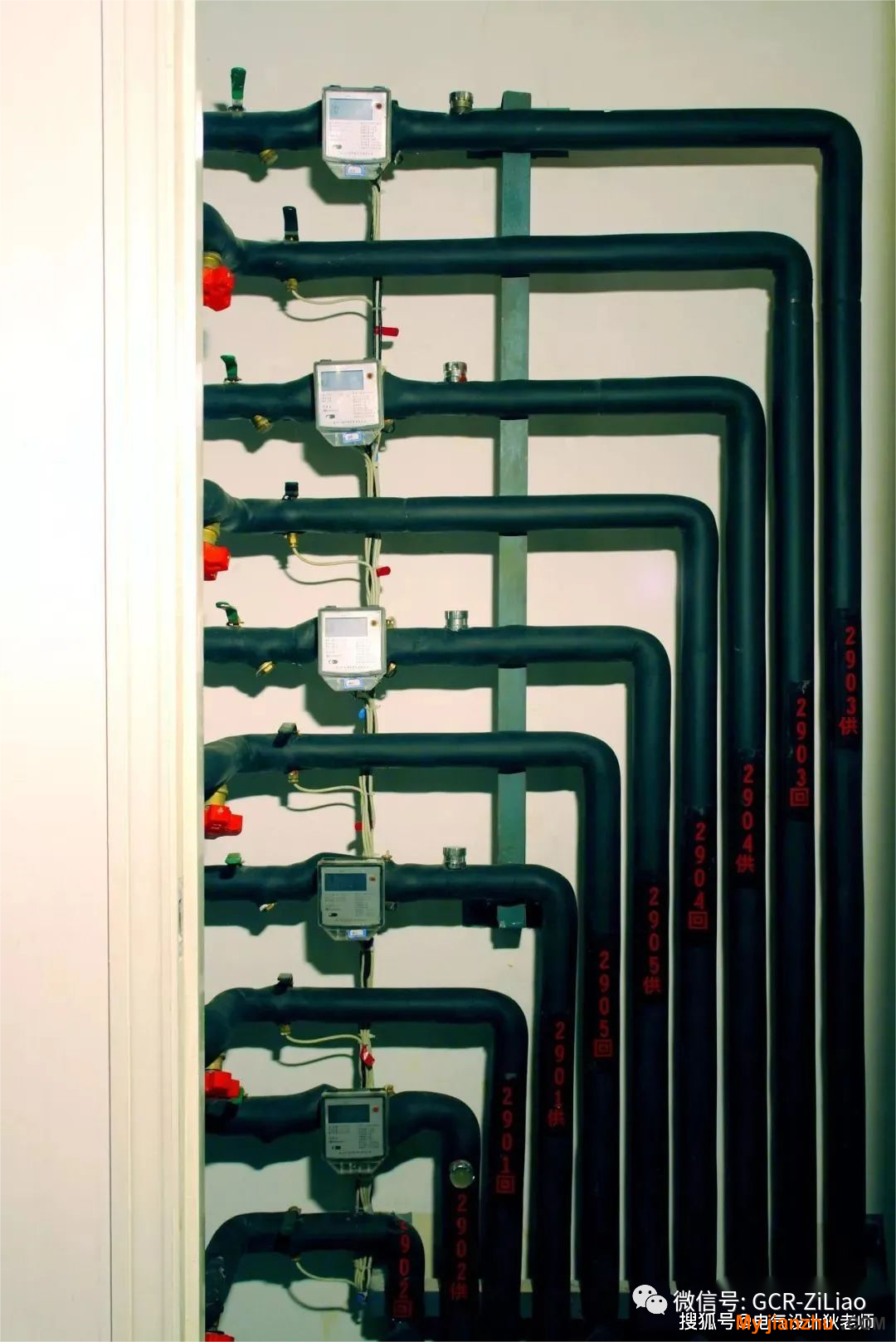

▲ 管道井管道等電位聯結做法示例

延伸了解： 強電和弱電的接地能接一起嗎？

強電和弱電的接地能接一起，但引上線必須是分開的不能連接在一起的。最后再連接在同一個接地匯流排上面，也就是所謂的等電位連接，當然強電是可能會對弱電影響的。

強電指電工領域的電力部分。特點是功率大、電流大、頻率低，主要考慮損耗小、效率高的問題。和弱電的關系很密切，與“弱電”相對。

弱電一般是指直流電路或音頻、視頻線路、網絡線路、電話線路，交流電壓一般在36V以內。家用電器中的電話、電腦、電視機的信號輸入（有線電視線路）、音響設備（輸出端線路）。
