什么是漏電保護器？

漏電：就是流入的電流和流出的電流不等，意味著電路回路中還有其它分支，可能是電流通過人體進入大地。電氣設備漏電時，將呈現異常的電流或電壓信號，漏電保護器通過檢測此異常信號，使執行機構動作。我們把根據故障電流動作的漏電保護器叫電流型漏電保護器，根據故障電壓動作的漏電保護器叫電壓型漏電保護器。由于電壓型漏電保護器結構復雜，受外界干擾動作特性穩定性差，制造成本高，現已基本淘汰。目前以電流型漏電保護器為主導地位。

家用的漏電保護器接入端有“火”“零”兩根線。如果“火”和“零”線流過的電流不等，那么感應線圈就會識別微小差別，并通過控制部分，迅速切斷開關（跳閘）。保護漏電流通常閾值為20mA。

但漏電保護器是通過控制某個開關斷開來實現的，它不能保證在整個供電回路出現短路時開關觸點還能斷開。??空氣開關則起過載或短路保護，當回路電流超過規定負載，空氣開關自動短路（跳閘）。空氣開關一般有單獨“火”線接入保護，也有“火”“零”接入同時保護。

因此，?漏電保護器和空氣開關各自實現的功能不同，不能互相代替！

漏電保護器（漏電保護開關）是一種電氣安全裝置。將漏電保護器安裝在低壓電路中，當發生漏電和觸電時，且達到保護器所限定的動作電流值時，就立即在限定的時間內動作自動斷開電源進行保護。

漏電保護器的工作原理是什么？

①當電氣設備發生漏電時，出現兩種異常現象：

一是，三相電流的平衡遭到破壞，出現零序電流；

二是，正常時不帶電的金屬外殼出現對地電壓（正常時，金屬外殼與大地均為零電位）。

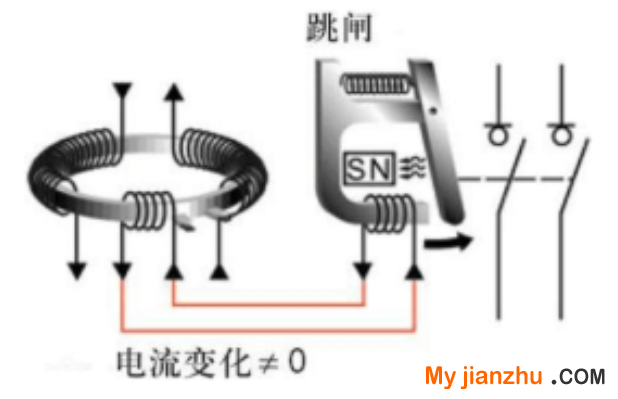

②零序電流互感器的作用漏電保護器通過電流互感器檢測取得異常訊號，經過中間機構轉換傳遞，使執行機構動作，通過開關裝置斷開電源。電流互感器的結構與變壓器類似，是由兩個互相絕緣繞在同一鐵心上的線圈組成。當一次線圈有剩余電流時，二次線圈就會感應出電流。

③漏電保護器工作原理將漏電保護器安裝在線路中，一次線圈與電網的線路相連接，二次線圈與漏電保護器中的脫扣器連接。當用電設備正常運行時，線路中電流呈平衡狀態，互感器中電流矢量之和為零（電流是有方向的矢量，如按流出的方向為“＋”，返回方向為“－”，在互感器中往返的電流大小相等，方向相反，正負相互抵銷）。由于一次線圈中沒有剩余電流，所以不會感應二次線圈，漏電保護器的開關裝置處于閉合狀態運行。當設備外殼發生漏電并有人觸及時，則在故障點產生分流，此漏電電流經人體？大地？工作接地，返回變壓器中性點（并未經電流互感器），致使互感器申流入、流出的電流出現了不平衡（電流矢量之和不為零），一次線圈申產生剩余電流。因此，便會感應二次線圈，當這個電流值達到該漏電保護器限定的動作電流值時，自動開關脫扣，切斷電源。

電流動作型漏電保護器的工作原理：

如圖所示。相線L1、L2、L3和零線N均通過零序電流互感器TAN，作為TAN的一次線圈。根據基爾霍夫第一定律：?∑I=O。正常情況下，?如果用電設備是三相平衡負荷，則一次電流的矢量和為零，即Iu十Iv十Iw=O;如果用電設備是單相負荷，則一次電流的矢量和亦為零，即Iu十In?=0、Iv十In=O、Iw十In=O，在零序電流互感器流矢量電流TAN的鐵芯中的磁通矢量和也為零。

TAN二次線圈無電流輸出，脫扣器YA不動作，?RCD（Residual?Current?Device）正常合閘運行。

當設備發生漏電或人身觸電時，則故障電流Id經過大地回到電源變壓器TM的中性點構成回路。由于對地出現漏電電流Id，則流經TAN的矢量和不等于零，即通過TAN的Iw+In≠0，?TAN的二次側有剩余電流流過，電磁脫扣器YA中有電流流過，當電流達到整定值時，脫扣器YA動作，漏電開關RCD掉閘，切斷故障電路，從而起到保護作用。

三相漏電保護器的原理：正常情況下，三相負荷電流和對地漏電流基本平衡，流過互感器一次線圈電流的相量和約為零，即由它在鐵芯中產生的總磁通為零，零序互感器二次線圈無輸出。當發生觸電時，觸電電流通過大地成回路，亦即產生了零序電流。這個電流不經過互感器一次線圈流回，破壞了平衡，于是鐵芯中便有零序磁通，使二次線圈輸出信號。這個信號經過放大、比較元件判斷，如達到預定動作值，即發執行信號給執行元件動作掉閘，切斷電源。
