在低壓配電系統中，接地是保障電氣設備和人身安全的重要措施。系統接地和保護接地是兩種常見的接地方式，它們在接地目的、接地位置和接地方式等方面存在明顯的區別。系統接地的主要目的是為了使系統能夠正常工作，即保障電氣設備的正常運行。系統接地通常設置在變壓器的中性點上，通過將中性線接地，使得系統的電壓和電流能夠正常流通。而保護接地的目的是為了保護人身和設備的安全，防止電擊事故的發生。保護接地通常是將設備的金屬外殼接地，使得設備在漏電或發生故障時，電流能夠通過保護線流入大地，避免對人體造成傷害。下面我們一起來詳細看看低壓配電系統接地中，系統接地與保護接地的區別。

▌01 什么是“系統接地”和“保護接地”？

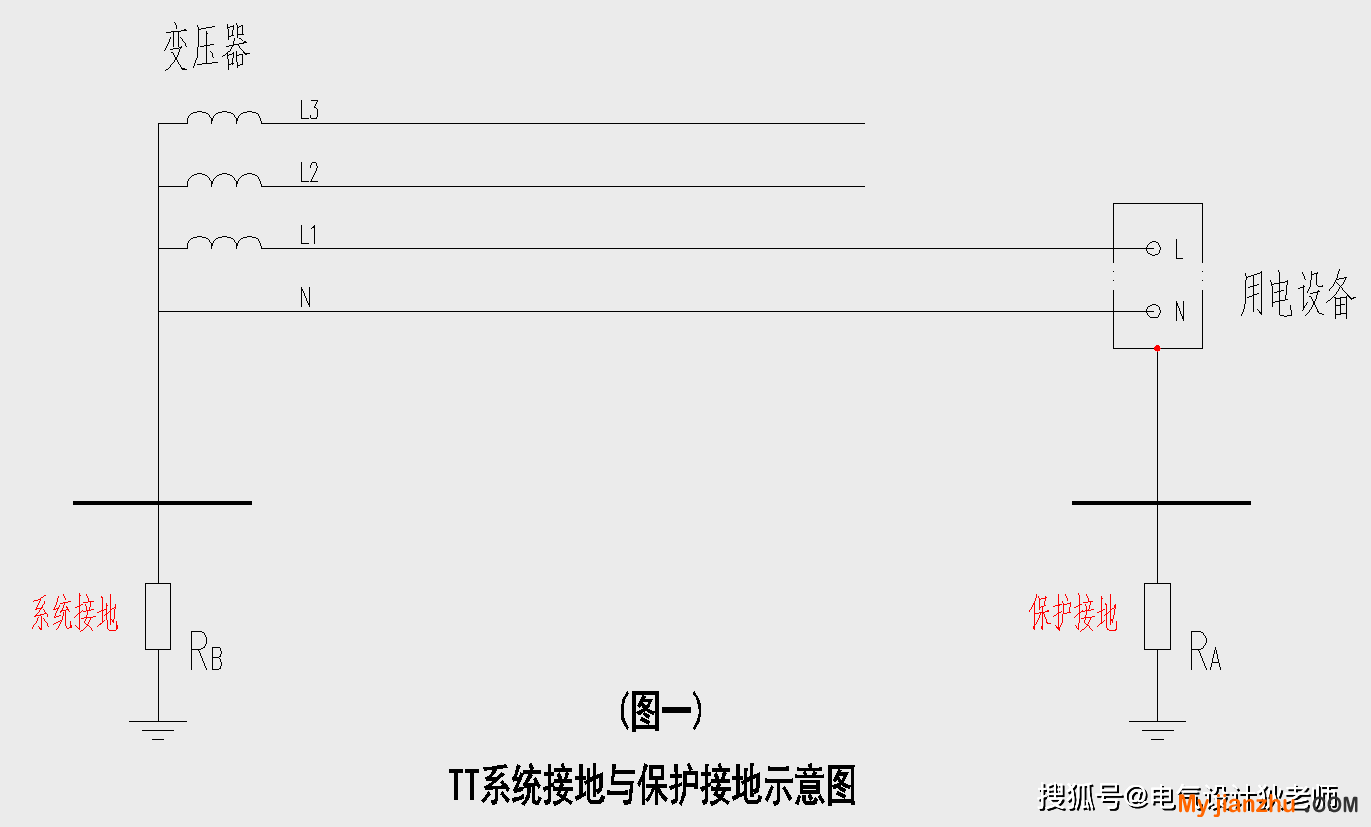

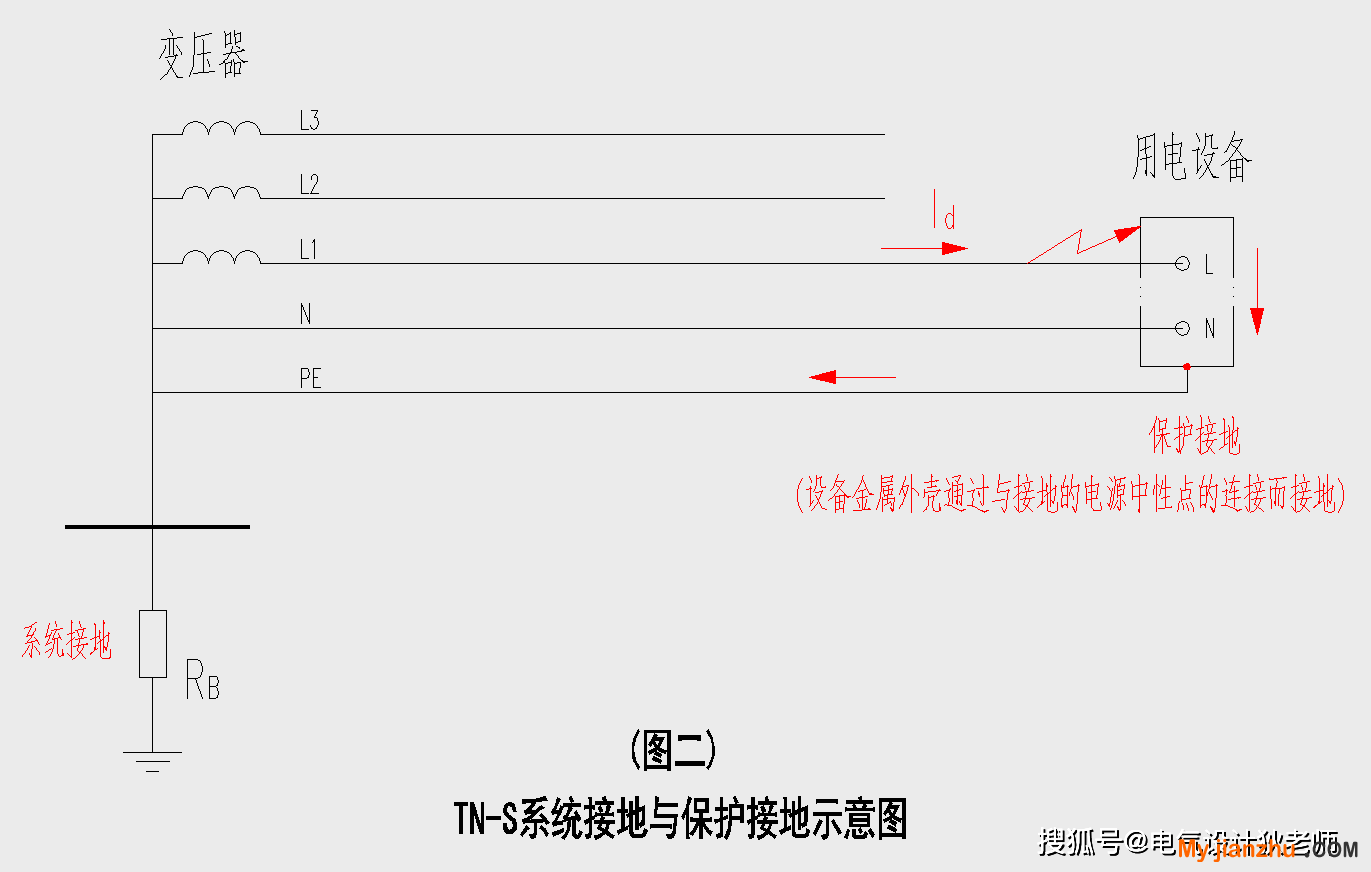

“系統接地” 通常是變壓器、發電機等中性點的接地，如（圖一、圖二）中的變壓器繞組星形接點的接地。

“保護接地” 是指配電箱、配電柜和電氣設備外殼或者線路金屬管、金屬線槽等外露導電部分的接地，如（圖一、圖二）中的用電設備的金屬外殼的接地 。

▌02 為什么要做系統接地呢？

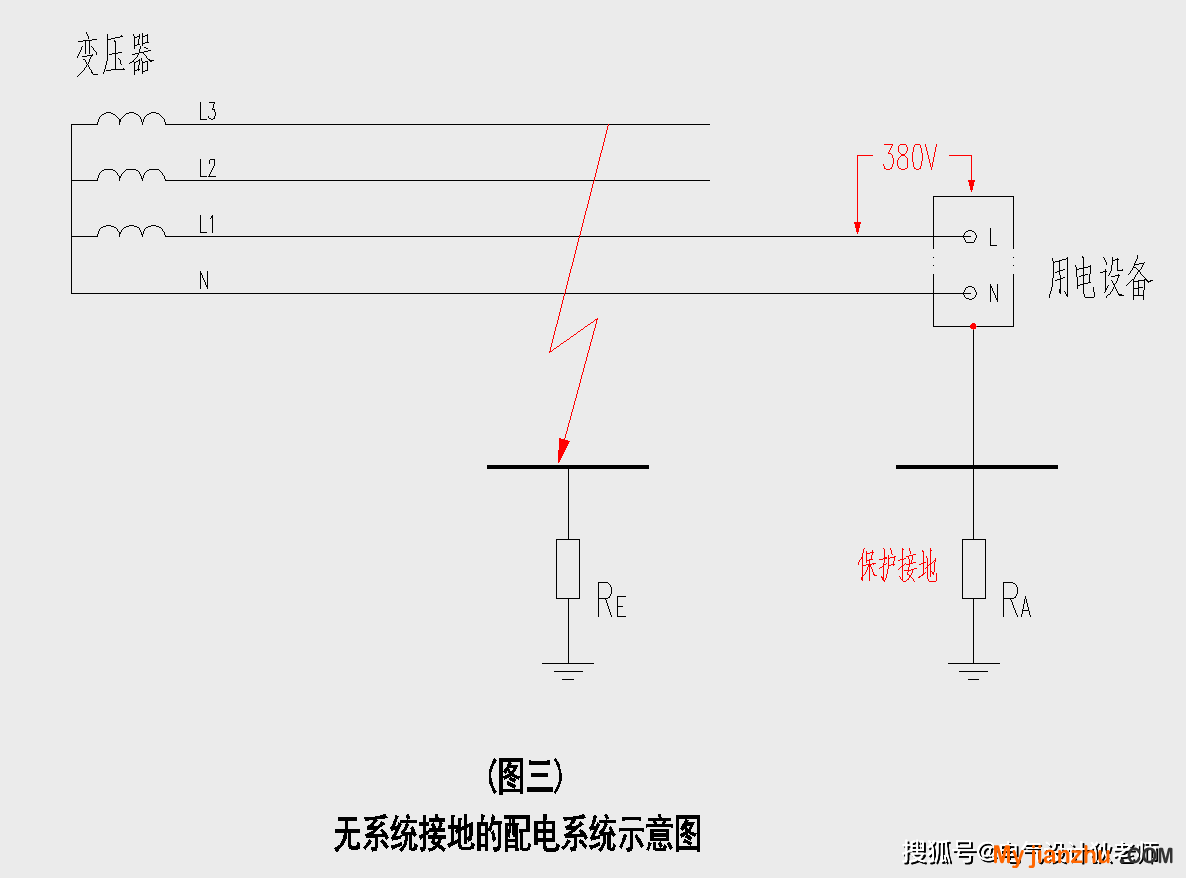

為什么要做系統接地呢？下面用一張圖來分析一下，（圖三）是無系統接地的配電示意圖，當L3相線發生接地故障時，圖中給用電設備供電的L1相線與設備外殼之間的電壓就由220V升高為380V，相當于由原來相電壓升高到線電壓，但由于沒做系統接地，因此故障電流無法返回變壓器的中性點，使得保護電器不會動作，而這種過電壓將長期存在，這對線路和設備的絕緣是很不利的，且電壓的升高也提升了觸電的危險性。

▌03 做了系統接地，為什么要做保護接地？

做了系統接地后，又為什么要做保護接地呢？下面也用一張圖來分析一下，（圖四）是有系統接地而無保護接地的配電示意圖，假設L1相線在用電設備處發生碰殼故障，由于沒做保護接地，因此故障電流無法返回變壓器的中性點，使得保護電器不會動作，那么用電設備的金屬外殼上將帶220V的危險電壓，這將會引起電擊危險。

如果做了保護接地，如（圖二），那么L1相線發生碰殼故障時，故障電流可以通過保護接地線（PE線）返回變壓器中性點，由于是金屬通路，阻抗較小，因此故障電流較大，能夠使保護電器動作，從而及時地切斷接地故障。

▌04 小結：

綜上所述，在低壓配電系統中，系統接地和保護接地都應該設置的，系統接地是為了降低系統對地絕緣水平的要求，保證配電系統的正常運行而設置的接地；保護接地是為了在配電系統在發生接地故障時能及時切除故障回路，從而避免產生電擊危險而設置的接地；兩者的功能不一樣，但最終目的都是為了實現配電系統的安全穩定地運行
