隨著現代電力系統的不斷發展，低壓配電系統中的防雷保護變得越來越重要。其中，TN系統、TT系統和IT系統是常見的三種低壓配電系統，而SPD（浪涌保護器）的個數選擇對于防雷保護的效果至關重要。下面本文將詳細探討在TN、TT和IT系統中，如何合理選擇SPD的個數，以確保有效的防雷保護。

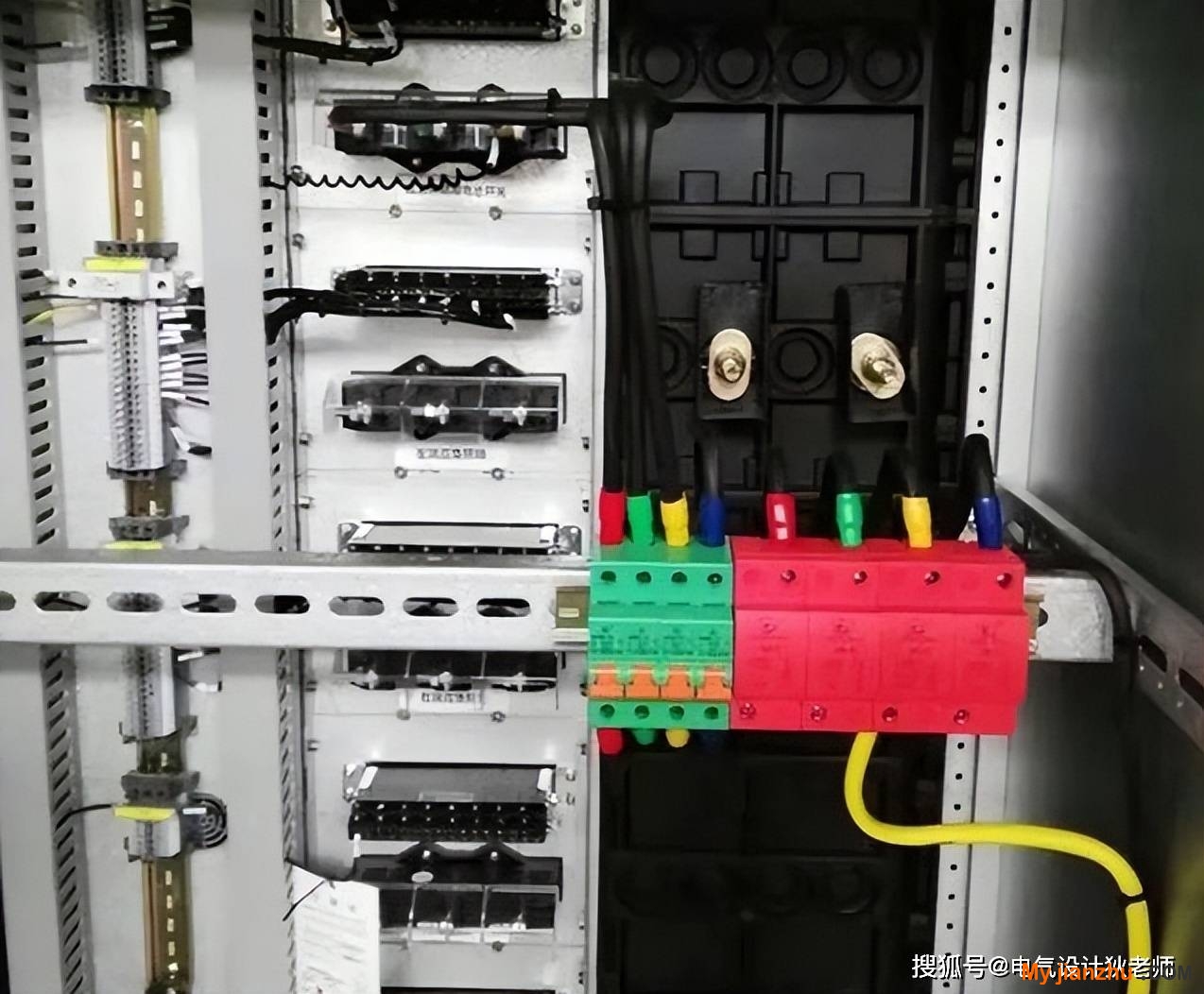

▌01 TN、TT和IT系統SPD的個數選擇

1、TN系統的SPD安裝

圖一中，采用TN-C-S系統配電，位于進線處的總配電箱裝設3個SPD（即三個相線與PE線之間裝設3個SPD），N線上則不需要裝設，這是因為N線和PE線在總配電箱進線前是合用的（即PEN線），而PEN線在總配電箱進線處做重復接地，N線和PE線在總配電箱進線處才開始分開，因此總配電箱的N線上不需要再裝設SPD。

而對于下級配電箱，則需要裝設4個SPD（即三個相線、N線與PE線之間裝設4個SPD），這是因為N線和PE線在總進線處已經分開了，N線就有可能和相線一樣將線路感應產生的雷電脈沖過電壓傳導到下級配電箱所供電的電氣裝置中去，因此下級配電箱處的N線上需要裝設SPD。

圖二中，采用TN-S系統配電，N線和PE線在變電所內分開，總配電箱進線為5芯電纜，那么總配電箱進線和下級配電箱處均需要設置4個SPD（即三個相線、N線與PE線之間裝設4個SPD）。

2、TT系統的SPD安裝

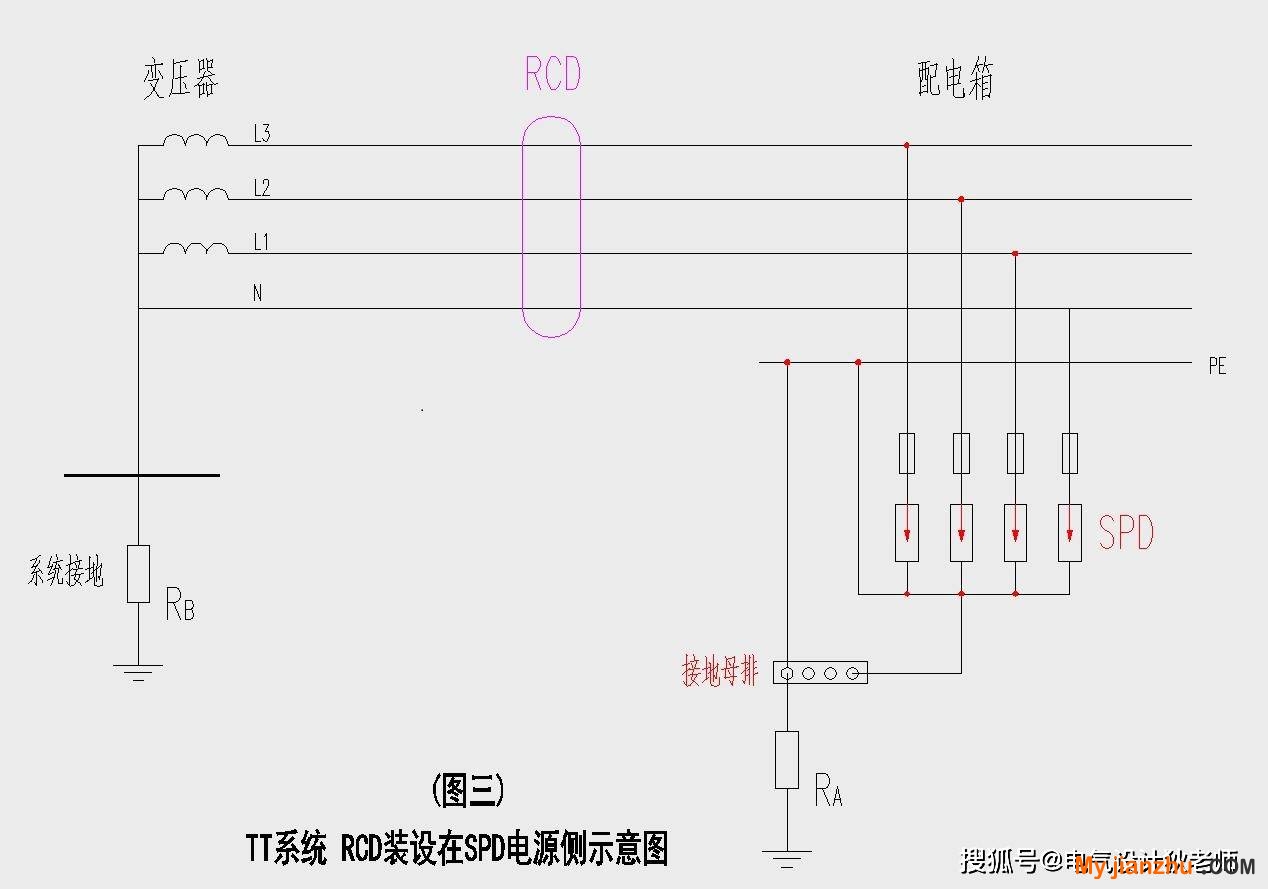

圖三中，采用TT系統配電，中性線自變電所引出后就不再做重復接地而對大地是絕緣的，那么中性線就和相線一樣可以將線路感應產生的雷電脈沖過電壓傳導到所供電的電氣裝置中去，因此配電箱進線處需要設置4個SPD（即三個相線、N線與PE線之間裝設4個SPD），且圖三中，RCD裝設在SPD的電源側；

這對于采用限壓型（壓敏電阻）SPD來說是必要的，限壓型（壓敏電阻）SPD在施加額定電壓后會有微量的泄漏電流流過，長時間使用后，其泄漏電流會逐漸增大，最終會導致SPD短路而失效，將RCD裝設在SPD的電源側可以監測出這一泄漏電流并及時切斷電源，從而防止因SPD短路而產生的危險。

圖四中，采用TT系統配電，RCD裝設在SPD的負荷側，在配電箱處的SPD采用3+1的連接方式（即3個相線SPD先接于中性線上，再經一放電間隙接于PE線上）。這種方式使得RCD可以裝設在SPD的負荷側，因為相線與PE線之間存在放電間隙的隔離，使得SPD失效不會導致SPD短路的危險。

3、IT系統的SPD安裝

圖五中，采用IT系統配電，該IT系統沒有配出中性線，那么很明顯該裝設3個SPD（即三個相線與PE線之間裝設3個SPD）。

▌02 SPD安裝個數的選擇總結分析

1、TN系統分兩種情況：

（1）TN-C-S系統，總進線配電箱處裝設3個SPD，N線上不必裝設，下級配電箱處需裝設4個SPD；

（2）TN-S系統，從總配電箱開始就要裝設4個SPD。

2、TT系統的總配電箱進線處需裝設4個SPD，但也分以下兩種情況：

（1）RCD裝設在SPD的電源側則裝設4個SPD；

（2）RCD裝設在SPD的負荷側，則采用3+1的連線方式裝設3個SPD，再經一放電間隙接于PE線上。

3、IT系統沒有配出中性線的情況下，需裝設3個SPD。
