在電氣系統中，斷路器是一種非常重要的設備，它能夠在電流超過規定值時自動斷開電路，保護電氣設備不受損壞。在選擇斷路器時，需要根據電路的額定電流和電壓來選擇合適的斷路器。額定電流是指斷路器能夠長期通過的最大電流，而額定電壓則是指斷路器能夠正常工作的最高電壓。需要確保斷路器的額定電流和電壓不小于電路的正常工作電流和電壓。為了更好地理解和使用斷路器，下面我們將對斷路器的一些知識點進行梳理和介紹。

▌01 斷路器定義及主要功能

（1）“斷路器”簡介

1、什么是“斷路器”

斷路器是指能夠關合、承載和開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器，高低壓界線劃分比較模糊，一般將3kV以上的稱為高壓電器。

2 、斷路器主要功能

斷路器的特性主要有：額定電壓Ue；額定電流In；過載保護（Ir或Irth）和短路保護（Im）的脫扣電流整定范圍；額定短路分斷電流（工業用斷路器Icu；家用斷路器Icn）等。

（2）斷路器的類型

斷路器分極性，按極數分：有單極、二極、三極和四極等；即1P、2P、3P、4P斷路器等。

按安裝方式分：有插入式、固定式和抽屜式等。

（3）斷路器相關圖片

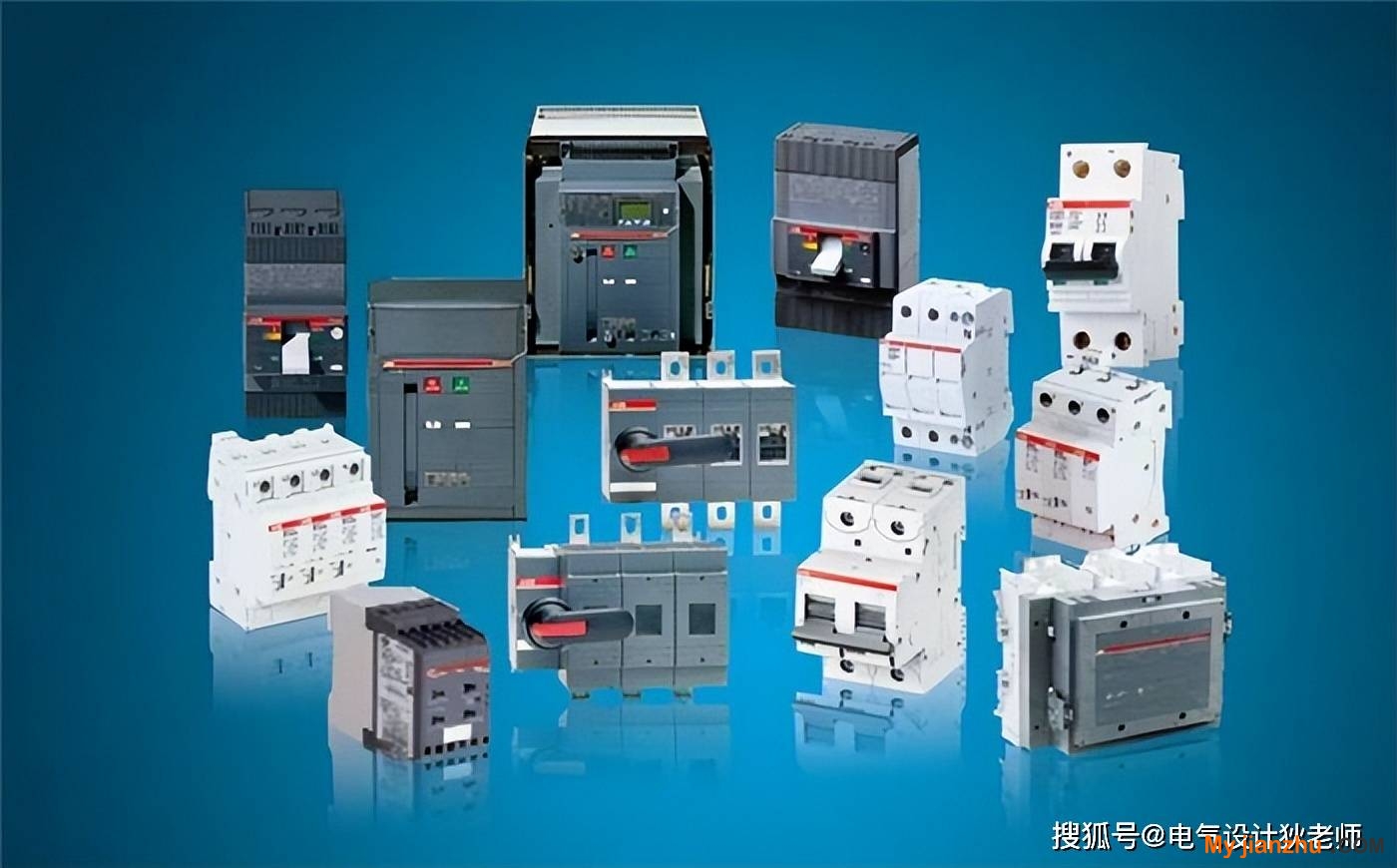

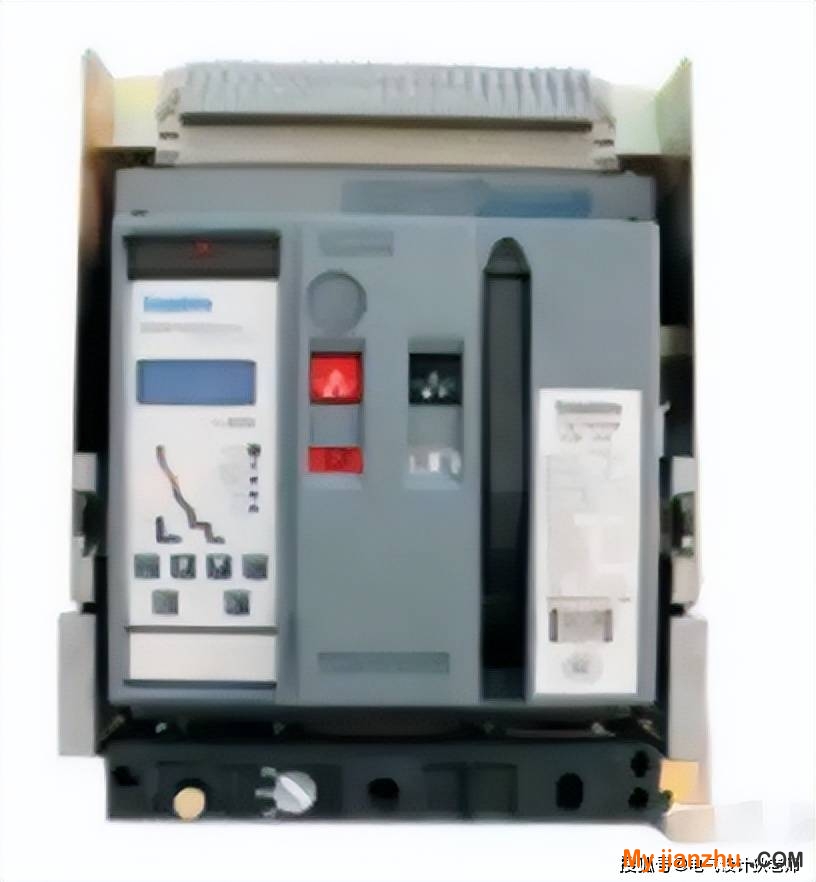

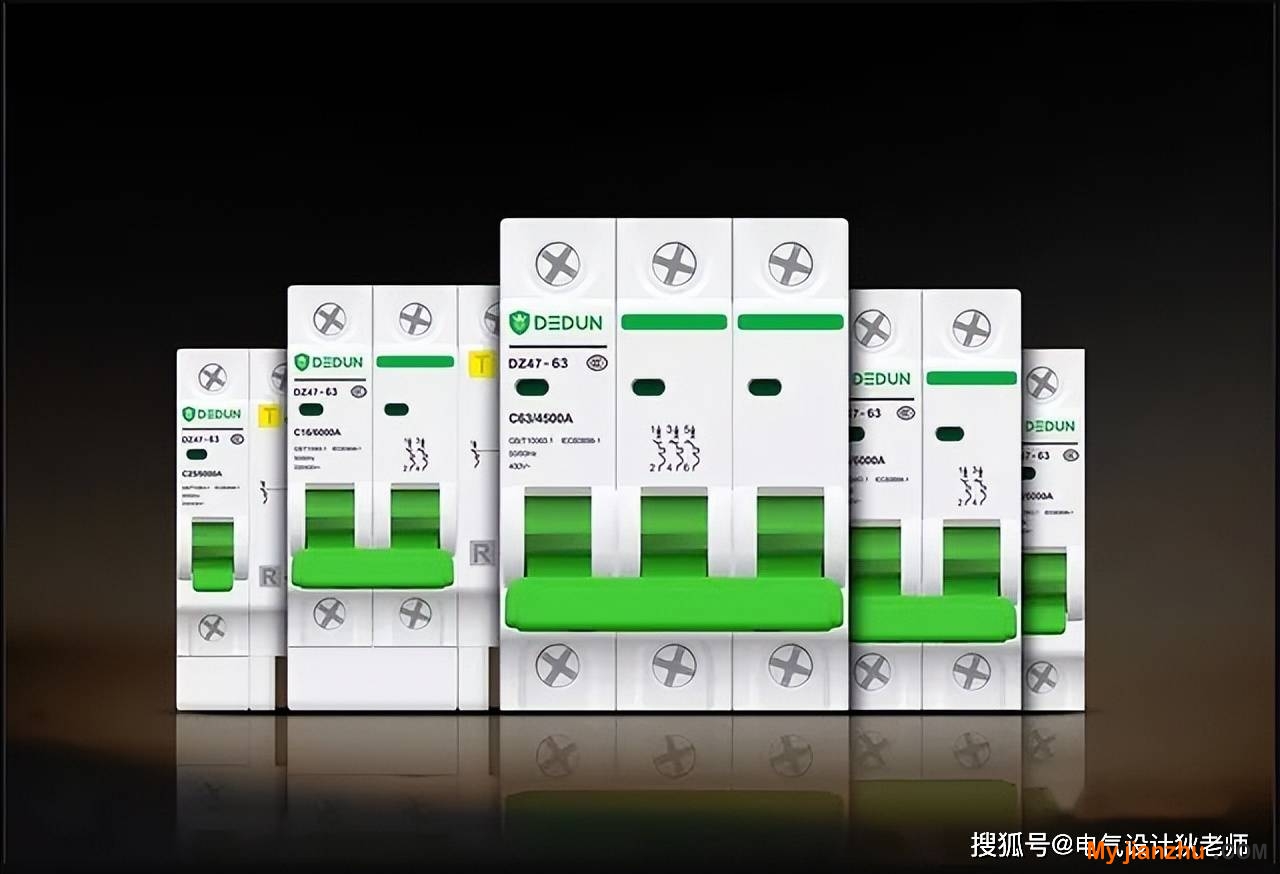

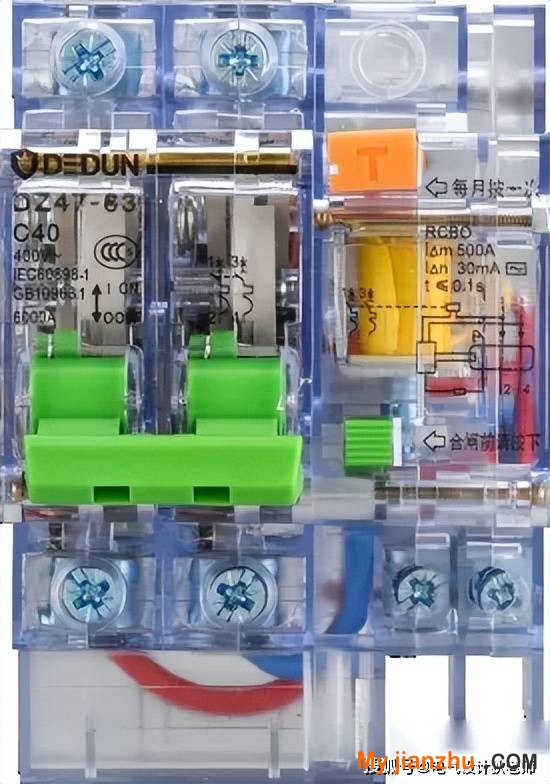

▼ 斷路器圖片

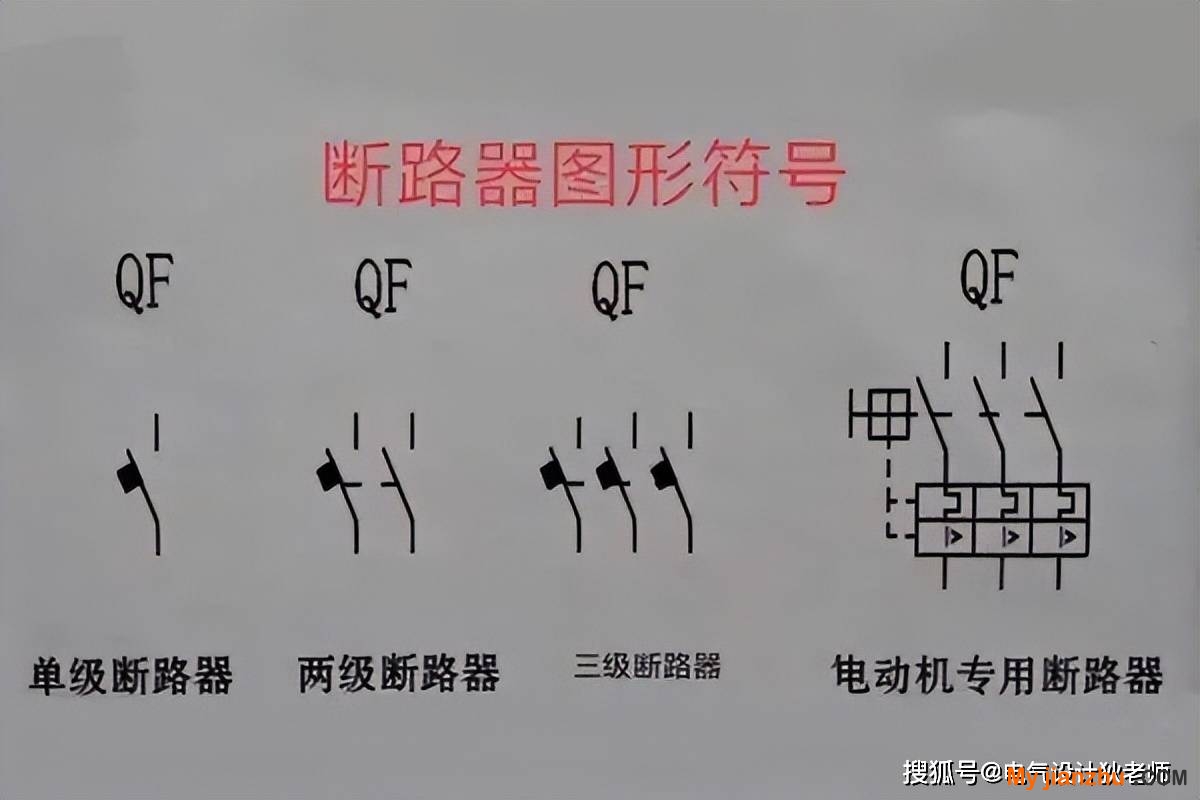

▲ 斷路器符號及圖形

（4）斷路器相關介紹

1 、斷路器符號，斷路器的符號是QF

2 、斷路器英文，斷路器(英文名稱:circuit-breaker，circuit breaker)是指能夠關合、承載和開斷正常回路條件下的電流并能關合、在規定的時間內承載和開斷異常回路條件下的電流的開關裝置。

IEC 61636-1中規定，不是英文縮寫，是字母含義組合。Q:Switching device for power circuit 電力回路開關設備， F: Protection device 保護設備， QF:斷路器。

▌02 斷路器與隔離開關和空開的區別

（1）斷路器和隔離開關的區別！

隔離開關的符號是QS，而斷路器的符號是QF

隔離開關是一種主要用于“隔離電源、倒閘操作、用以連通和切斷小電流電路”，無滅弧功能的開關器件。而斷路器是指能夠關合、承載和開斷正常或異常回路條件下的電流的開關裝置。

（2）斷路器和空開的區別！

1、斷路器裝置了消弧設備，能自行跳閘，因此可以斷開阻力和障礙的電流;而空氣開關沒安裝消弧設備，因此不可以用來斷開阻力和障礙的電流。

2、在操作方面斷路器能相隔很遠的電動掌控；而空氣開關則大部分是手動控制的。

3、斷路器的接口絕緣水平較低，因此通常是拿來處理阻力和障礙電流的;而過壓的能力很弱，而空氣開關的接口絕緣水平很高，通常是處理電壓的，不可以處理阻力和障礙電流。

4、斷路器能保護電流電路和電動機，斷開障礙電流;而空氣開關通常是起隔離效果的，不帶阻力操作。

（3）斷路器的絕緣水平與額定電壓無關？

這個說法是錯誤的。

斷路器是電氣設備的一種，設計時其絕緣水平當然應該以其額定電壓為基礎進行的，也就是由其額定電壓決定的。因此，說斷路器的絕緣水平與斷路器的額定電壓無關是錯的。

（4）斷路器在選用時要求斷路器的額定通斷嗎？

這個說法也是錯誤的。斷路的通斷能力應大于或等于線路中最大故障電流。

1、先根據額定電壓選，額定電壓要一致。

2、斷路器的額定電流要大于等于所用電路的額定電流。

3、斷路器的額定開斷電流要大于等于所用電路的短路電流。

4、根據環境條件選，如海拔、溫度、濕度，選擇符合要求的斷路器。

5、根據品牌選質量、性價比較高的斷路器。

6、對特殊開斷情況，進行校驗斷路器。然而不同的負載應選用不同類型的斷路器。

▌03 斷路器的相關試驗

斷路器需要測試，以保證安全使用，減少故障。

斷路器測試儀可以幫助眾多電力工作者更加方便的進行各類電力測試。

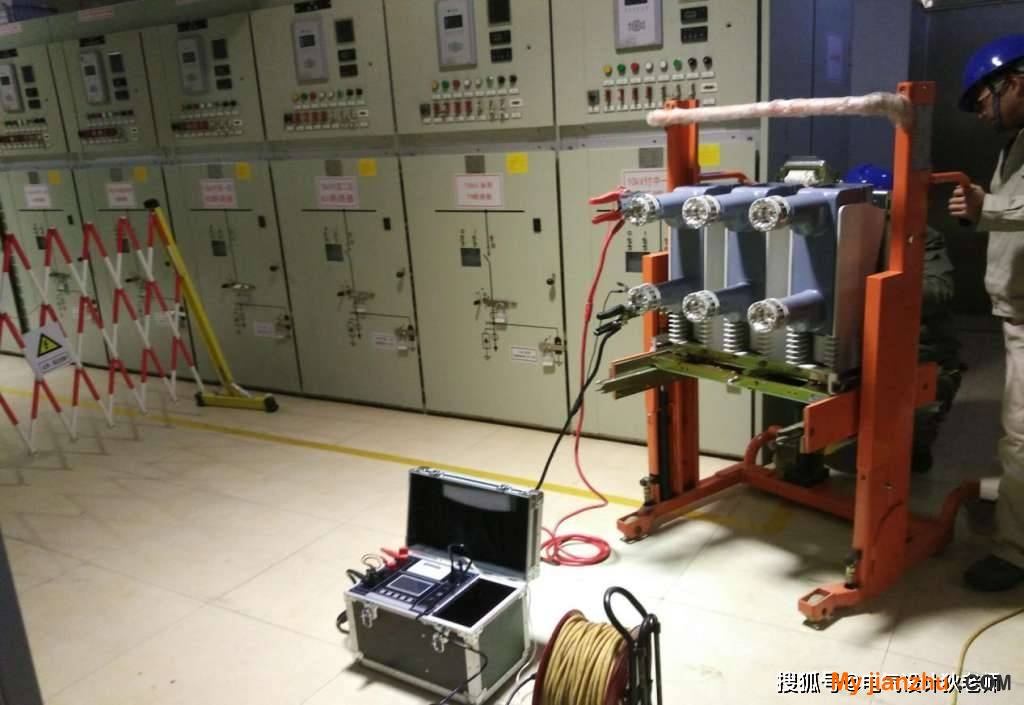

▼ GKC-H 高壓開關機械特性測試儀

（1）測試斷路器的重要性：

斷路器可能會保持閑置數年，但如果發生故障，則必須在幾毫秒內逐漸分離大千安的故障電流。斷路器上發生的主要錯誤是行為不正確，線圈短路，機械連接損壞/磨損或絕緣材料。因此，需要定期仔細測試斷路器。斷路器在保護昂貴設備免受故障損壞方面發揮著至關重要的作用即以可靠的方式連接和斷開電源;

這需要在安裝期間進行現場測試以及在其使用壽命期間進行定期維護測試以證明其可靠性，以防止代價高昂的故障和甚至可能危及變電站安全的問題。因此，定期測試斷路器的性能是任何維護策略中必不可少且具有成本效益的部分。

斷路器的檢測項目：真空度、性能檢測、耐高低溫、燃燒性能、觸頭壓力、機械特性、老化試驗、介電試驗、腐蝕檢測、防爆檢測、易燃性檢測、使用壽命等。

（2）斷路器用前需檢查、檢測的內容：

1、斷路器的實際位置與機械指示、電氣指示是否一致，并和實際運行工況相符;斷路器操作的分合檢查判斷必須以開關本體的分合閘機械指示位置為準，開關機械連桿、拐臂，開關分合的電氣指示位置(紅綠燈)、電流、線路TYD抽取電壓只能作為開關分合閘的輔助判斷依據;

2、檢查SF6氣體壓力表計指示是否在額定壓力范圍內;

3、檢查空氣壓縮機、液壓油泵、彈簧儲能馬達的日運行小時數是否有明顯增加現象;

4、空氣壓力、液壓力、彈簧儲能是否正常，其工作電源是否正常;

5、引線、接線板是否有過熱現象，尤其在雨天、夜晚注意觀察是否有蒸汽和發紅現象;

6、引線有無松股、斷線、金具有無變形;

7、瓷套污穢情況，表面有無閃絡痕跡，瓷套有無損傷;

8、銹蝕情況;

9、控制箱內各端子連接是否良好，有無銹蝕和嚴重受潮現象，保險絲有無熔斷，空氣小開關是否自動跳開，轉換開關等位置是否正確，箱體密封是否良好，箱內有無小動物進入跡象;

10、接地線是否良好，有無嚴重銹蝕和接觸不良現象;

11、斷路器基礎是否下沉。

6.3 斷路器的部分檢測標準：

GB/T 1984-2014 高壓交流斷路器；

GB/T 4473-2018 高壓交流斷路器的合成試驗；

GB/T 4787-2010 高壓交流斷路器用均壓電容器；

GB/T 10963.3-2016 家用及類似場所用過電流保護斷路器 第3部分：用于直流的斷路器；

GB/T 14048.2-2008 低壓開關設備和控制設備 第2部分：斷路器；

GB/T 17701-2008 設備用斷路器；

GB/T 20640-2006 電氣附件家用斷路器和類似設備 輔助觸頭組件；

GB/Z 22074-2016 塑料外殼式斷路器可靠性試驗；

GB/Z 22202-2016 家用和類似用途的剩余電流動作斷路器可靠性試驗；

GB/Z 22203-2016 家用及類似場所用過電流保護斷路器的可靠性試驗；

GB/T 22710-2008 低壓斷路器用電子式控制器；

GB/T 32902-2016 具有自動重合閘功能的剩余電流保護斷路器（CBAR）；

（3）測試斷路器，都測試些什么？

斷路器允許通過在電網的所有電壓水平上安全地打開和關閉電流來控制能量流動。在打開位置，它們必須確保相間開關距離與接地之間的隔離，在閉合位置，它們必須允許能量以最小的損失流動。他們需要能夠可靠地中斷短路電流，即使在長時間閑置后也不會損壞自己或相鄰設備。根據電壓等級、應用和設計年齡的不同，正在使用不同的斷路器技術。

電流中斷發生在斷路器室中；空氣、油、六氟化硫和真空。斷路器可以使用由主觸頭和電弧觸頭組成的多個觸頭系統，主觸頭允許工作電流以最小的損失流動，而電弧觸頭可以以最小的電弧斷開短路電流。

斷路元件通常由儲能系統機械操作。打開和關閉觸點的能量通常存儲在彈簧液壓或氣動設備或系統中。儲存的能量由跳閘或合閘指令信號釋放。命令信號激活跳閘封閉線圈，釋放驅動機構以執行分閘和合閘操作。

滅弧室和機械傳動是易磨損和老化的主要部件。負載電流的熱應力可能會導致腐蝕和氧化，因為短路電流的中斷會腐蝕接觸系統。溫度、濕度或污染等環境壓力會影響驅動器的軸承和連桿表面。襯套等輔助部件也會經受電應力老化。

為確保斷路器在其整個生命周期內正常運行，執行診斷測試，例如靜態接觸電阻和動態電阻以及定時和行程和線圈電流等，以及真空瓶完整性（參見真空瓶絕緣完整性測試）。

1、靜態接觸電阻和動態電阻測試。

閉合位置的靜態接觸電阻通常是對斷路器進行的第一次測試。它通過注入高直流電流來確定，同時通過一組單獨的電纜測量電壓。如果斷路器有多個觸頭，那么在分閘和合閘過程中測量動態電阻將有助于檢測滅弧觸頭的損耗和損壞。

2、計時和行程測試和運動分析

斷路器的機械性能可以通過分析觸頭分合閘時間來驗證。

將獲得的結果與工廠數據或以前的測量結果進行比較，這些數據必須在規定的范圍內，可以揭示斷路器中的故障，并幫助我們避免電力線和變電站中潛在的災難性問題。

跳閘/合閘線圈電流指示了解和監控鎖存器的狀況。

此外，如果記錄斷路器行程曲線，則可以評估機械參數，例如總速度、行程、加速度、超行程和回彈。

通過執行這些測量，站操作可以驗證設備是否處于良好的工作狀態或可以啟動維護活動。
