電氣施工圖作為電氣工程項目的核心，其重要性不言而喻。它是整個電氣工程項目的靈魂，為施工和運行提供了詳盡的指導。它的質量直接影響到整個工程的安全性、可靠性和經濟性，對工程項目的成功與否起著決定性的作用。然而，在實際的工程項目中，我們不難發現電氣施工圖往往存在一些質量問題，這些問題給施工和運行帶來了諸多困難。本文將深入剖析這些質量問題，探討其成因，并提出有效的防治措施，以期提高電氣施工圖的質量，確保工程項目的順利進行。

電氣施工圖的質量問題主要表現在以下幾個方面：設計深度不足、圖紙錯誤、標注不清以及圖紙與現場實際情況不符。這些問題不僅增加了施工的難度，也可能導致運行過程中出現安全隱患。因此，對于這些問題，我們必須深入分析，并尋求有效的解決之道。下面本文將重點分析電氣施工圖中常見的四大質量通病，并提出相應的防治措施。

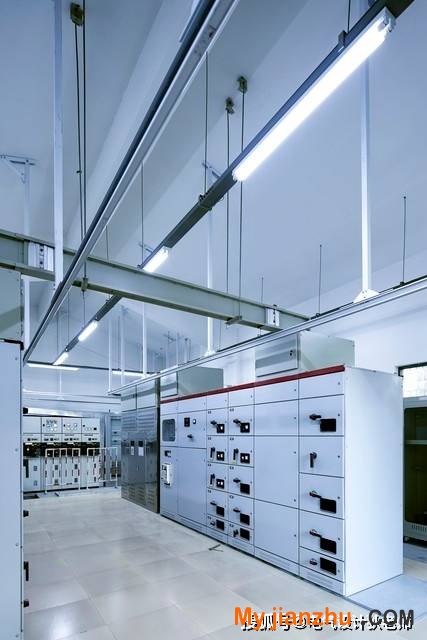

▌01 一般電氣設計常見質量通病

1、住宅每個電源進線應作各自的總等電位聯接，所有總等電位聯結系統之間應就近互相連通。各進線系統的PE結或PEN線應與總等電位箱進行可靠聯接。建筑物等電位聯結干線應從與接地裝置有不少于兩處直接連接的接地干線或總等電位箱引出。

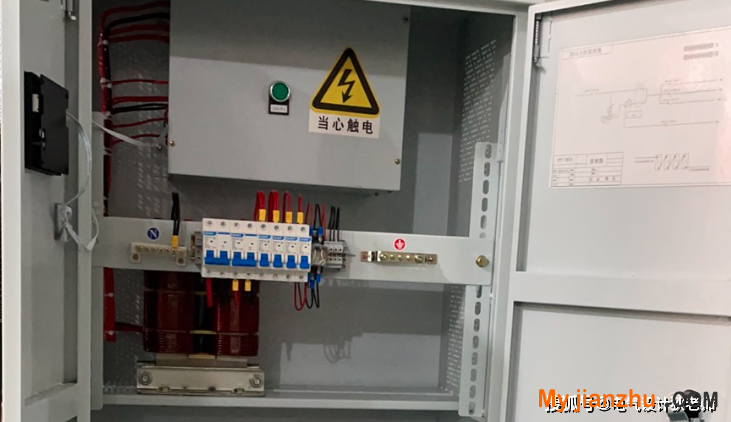

2、住宅住戶箱內應配置有過電流保護的照明供電回路、電源插座回路、空調插座回路、電炊具及電熱水器等專用電源插座回路。廚房電源插座和衛生間電源插座不宜同一回路。除壁掛式空調器的電源插座回路外 ，其他電源插座回路均應設置剩余電流動作保護器。住宅分戶箱的進線端應裝設短路、過負荷和過、欠電壓保護電器，總斷路器應采用可同時斷開相線和中性線的開關電器。

3、用戶配電箱暗裝在剪力墻上、電梯井壁、套內衛生間和分戶隔墻上，造成后續用戶難以裝修、套內隔音效果降低、配電箱進水、越過用戶的產權分界線等。

4、住宅樓層計量表箱不應暗裝在與住戶共有的墻上。

5、高層住宅強電井凈寬度不應小于0.8米。

6、住宅門廳處應設置便于殘疾人使用的照明開關，開關處宜設標識。

7、高層住宅中除直埋敷設的電纜、暗敷的線纜及住戶內穿管暗敷電線外，明股的線纜應選用低煙無鹵的阻燃類線纜。

8、無障礙住宅內每個居室和衛生間都應設置求助呼叫按鈕。

9、未按規范要求設置無障礙廁所呼叫按鈕，或來采用安全低電壓。

10、住宅套內的單元插座與照明，應分路配電。安裝在1.8米及以下的插座均應采用安全型插座。

11、多層住宅的進線總表箱和高層住宅的樓層總表箱內應設電涌保護器，總電源進線應設防電氣火災的剩余電流報警裝置 ，報警聲光信號除應在進線表箱上設置外，還應將報警聲光信號送至有人值守的物業值班室或消控室。12、當住宅的電表箱設置在防煙樓梯間或封閉樓梯間前室且戶門為乙級防火門時，應在表箱前加設乙級防火門視作為管道井 ，并采用不燃表箱。

13、住宅室內管線敷設和裝置的配置應滿足《住宅設計規范》GB50096-2011、《住宅設計標準》DB33/1006-2017第10.5.6條及《寧波市住宅設計實施細則》2018甬DX-03的要求。

14、電氣設備間設置在有水房間的正下方，違反GB50352-2019等有關標準或規范。

15、小區變電所不應設在住戶的正上方、正下方、貼鄰和住宅建筑疏散出口的兩側。

16、中小學、幼兒園的電源插座必須采用安全型。幼兒活動場所電源插座底邊距地面不應低于1.8m。

17、托兒所、幼兒園的紫外線殺菌燈的控制裝置應單獨設置，并應采取防誤開措施。

18、用電設備有單相負荷時，配電箱負荷總容量的計算違反有關規定。

19、配電室（包括變電所、柴油發電機房）的長度大于7米時，未設置2個安全出口，且兩個安全出口疏散門之間的距離不滿足標準或規范。

20、電氣抗震設計深度不夠；未按規范要求考慮機電設備抗震。

21、室外用電設備或潛水泵的配電回路未設置剩余電流保護護器。

22、設計說明中，沒有交代清楚與二次裝修設計的分界。

23、電氣線路在穿越人防時的防護密閉處理標記一般都有遺漏。

24、有爆炸危險場所的區域，（如儲油罐），未按照爆炸危險場所的要求設計。

25、室外布置的設備未標注防護等級。

26、金屬屋面的建筑物利用屋面作為接閃器，應符合GB50057 -2010第5.2.7條的規定。

27、突出屋面0.5米高的非導電性屋頂物體應設置接閃器。

28、太陽能集熱板未考慮防雷。

29、建筑防雷（包括屋面防雷網格尺寸、防雷引下線間距等）未滿足規范要求。

30、缺電動汽車充電樁等電位聯結的相關內容。

31、在TN-C系統中，嚴禁斷開PEN導體，不得裝設斷開PEN導體的電器。

32、I級試驗電涌保護器是Iimp沖擊電流值，二級電涌保護器是In標稱放電電流值，圖紙中經常寫反。

33、配電線路采用的上下級保護電器，真動作應具有選擇性，各級之間應能協調配合。

▌02 消防電氣設計相關質量通病

1、根據《建筑設計防火規范》GB50016-2014第8.4.3條 ，建筑內可能散發可燃氣體、可燃蒸汽的場所應設置可燃氣體探測報警裝置（住宅除外）。

2、根據《建筑設計防火規范》GB50016-2014 ( 2018版 ）第10.2.7條,老年人照料設施的非消防用電負荷應設置電氣火災監控系統。

3、根據《商店建筑電氣設計規范》JGJ392-2016第5.3.6條 ，大（ 中）型商店建筑、總建筑面積大于500m2地下和半地下商店面通往安全出口的疏散走道地面上增設視覺連續的燈光和蓄光散指示標志。

4、根據《消防應急照明和疏散指示系統技術標準》GB51309-2018第3.2.10條，樓梯間每層應設置樓層標志燈。

5、根據《消防應急照明和疏散指示系統技術標準》GB51309-2018第3.2.11條，疏散出口及安全出口附近應增設多信息復合標志燈具。

6、應根據《消防應急照明和疏散指示系統技術標準》GB51309-2018第3.2.1條第5條第1款距離地面1m以下的標志燈的面極或燈罩不應采用玻璃材質。

7、根據《消防應急照明和疏散指示系統技術標準》GB51309-2018第3.2.4條第6款，明確蓄電池容量應滿足使用命周期后標稱的剩余容量應保證放電時間的要求，且應滿足本條第5款的應急時間要求，并明確本設計蓄電池時間構成。

8、根據《消防應急照明和疏散指示系統技術標準》GB51309-2018第3.2.4條第3款，集中控制型集中電源應由所在防火分區消防電源供電。

9、根據《消防應急照明和疏散指示系統技術標準》GB 51309-2018第3.3.4條，封閉樓梯、防煙樓梯、室外疏散樓梯應單獨設置配電回路。

10、根據GB51309-2018第3.2.9條，方向標志燈的標志面與疏散方向平行時燈具的設置間距不應大于1Om。

11、根據GB51309-2018第3.8條，避難間（層 ）及配電室、消防控制室、消防水泵房、自備發電機房等發生火災時仍需工作、值守的區域應同時設置備用照明、疏散照明和疏散指示標志。

12、根據GB51309-2018-3.2.9，當疏散出口在疏散走道側邊時，應在疏散走道上方增設指向疏散出口的方向標志燈。

13、根據GB50319-2018-3.2.10，樓層顯示標志燈應設置在樓梯間每層面向梯面的墻面上。

14、疏散出口指示標志的設置未按照建筑要求。

15、根據GB50016-10.3.2 建筑內疏散照明的地面最低水平照度，對于人員密集場所、老年人照料設施、病房樓或手術部內的樓梯間、前室或合用前室、避難走道，不應低于10.0lx。

16、中、小學的疏散場所地面的照度不應低于5.0x。

17、體育場館出口及其通道的疏散照明最小水平照度值不應小于5LX ，觀眾席和運動場地安全照明的平均照度值不應小于20LX。

18、根據《火災自動報警系統設計規范》GB50116-2013第11.2.5條說明中明確在同線槽設時消防電話、廣播及其他線路應分別用隔板進行分隔。

19、根據《火災自動報警系統設計規范》GB50116-2013第10.1.4條，火災自動報警系統主電源不應設置過負荷保護裝置。

20、根據《火災自動報警系統設計規范》GB50116-2013第8.1.2條，可燃氣體探測器不應接入火災報警控制器的探測器回路，應有可燃氣體控制器接入。

21、根據《火災自動報警系統設計規范》GB50116-2013第8.1.1條，可燃氣體探測報警系統應由可燃氣體報警控制、可燃氣體探測器和聲光報警器等組成。

22、根據《自動噴水滅火系統設計規范》GB50084-2017第11.0.1條，消防水泵應由出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

23、根據《氣體滅火系統設計規范》GB50370-2005第3.2.9條，噴放滅火劑前，防護區內除泄壓口外的開口應能自行關閉。

24、根據《民用建筑供暖通風與空氣調節設計規范》GB50736-2012第6.3.9條第2款事故通風應根據放散物的種類，設置相應的監測報警及控制系統。事故通風的手動控制裝置應在室內外便于操作的地點分別設置。

25、根據《建筑防煙排煙系統技術標準》GB51251-2017第5.2.2條第5款，排煙風機防火閥在280 時應自行關閉 ，并連鎖關閉排煙風機及補風機。

26、樹干式供電的消防部電系統中，各受電端沒有設置帶保護的開關電器，違反JGJ16-2008第7.1.4.4條。

27、與電氣有關的相關專業的規范內容未考慮，如《消防給水及消火栓系統技術規范》( GB50974-2014 )第4.3節和第11節的相關條款。

28、太陽能用電設備未設置漏電保護器。

29、汽車庫的汽車出口，設有人員疏散出口指示標志（常見于設有人防的平時照明平面）。

30、平面圖中遺漏應急照明控制器至應急照明集中電源或應急照明配電箱的通信管線。

31、教育建筑應采用低煙無鹵阻燃型線纜。

32、建筑內可能散發可燃氣體、可燃蒸汽的場所應設置可燃氣體報警裝置。

33、附設在民用建筑內的配電房（油浸變壓器、充有可燃油的高壓電容器和多油開關等）應設置火災報警裝置。

34、屋頂消防水箱應設置就地水位顯示裝置，并應在消防控制中心或值班室等地點設置顯示消防防水池水位的裝置，同時應有最高和最低報警水位。

35、多層住宅地上一層門廳作為地下室的疏散通道時，未設置應急照明和疏散指示標志。

36、防煙樓梯間、封閉樓梯間不應設置電源箱、控制籍。

37、建筑物內（變配電室除外）高壓供電線路的敷設應滿足消防配電線路的防火敷設要求。

38、蓄電池達到使用壽命周期后標稱的剩余容量應保證放電時間滿足規定的持續工作時間。

39、應急照明蓄電池電電源持續工作時間，應分別增加在非火災狀態時的應急燈具持續點亮時間。

40、集中電源應設置在消防控制室、低壓配電室、配電間內或電氣豎井內，集中電源的額定輸出功率不大于1kW 時，可設置在電氣豎井內，根據GB51309-2018第3.3.8條。

41、非集中控制型系統中，集中設置的集中電源應由正常照明線路供電，分散設置的集中電源應由所在防火分區、同一防火分區的樓層、隧道區間、地鐵站臺和站廳的正常照明配電箱供電，應急照明配電箱應由防火分區、同一防火分區的樓層的正常照明配電箱供電。

▌03 電氣節能綠建相關常見質量通病

1、綠色建筑一星以上，綠色建筑設計專篇中應完善補充《綠色建筑設計標準》DB33/1092-2016第9.2.5條第1款的要求。

2、綠色（節能）設計專篇內容不全；應包活充電樁的相關內窯。

3、公共建筑節能專篇中的電氣設計表，未按照《建筑照明設計標準》的要求，羅列相對應的照明場所（內容不全）。

4、住宅公共部位的照明應采用高效光源、高效燈具和節能控制措施。

5、新建國家機關辦公建筑和總建筑面積10000平方米及以上的其他公共建和必須安裝建筑用電分項計量系統及數據采集傳輸裝置。用電分項計量系統應向當地建設主管部門監管平臺傳輸數據。

6、用電分項計量系統設計，不能全面符合DB33/1090-2017第3.0.3條的要求。

7、根據《居住建筑節能設計標準》DB33/1015-2015第8.4.2條，風機、水泵、照明、電梯應設置計量。

8、電開水器、信息中心設備、廚房設備等特殊用電設備的用電不屬于室內插座用電（二級能耗節點）。

▌04 其他質量通病

1、未采用有效版本的設計規范和標準圖集。

2、新規范實施后，只對規范名修改，部分參數及內容未修改到位。

3、裝修設計，電氣專業由非專業人員設計，缺少基本的電氣設計常識。
