配電室無功補償是電力系統中的一個重要環節，它對于提高電力系統的效率和穩定性具有至關重要的作用。無功補償的基本原理是通過在配電系統中加入無功補償設備，以提供或吸收無功功率，從而改善電力系統的功率因數，減少線路損耗，提高系統的電壓穩定性。因此，無功補償技術的應用對于電力系統的優化和升級具有重要意義。下面本文就給大家分享無功補償的基本介紹及其計算公式。

▌01 功率因數是什么？

功率因數是電力系統的一個重要的技術數據，是衡量電氣設備效率高低的一個系數，我們都知道功率因數過低，說明電路用于交變磁場轉換的無功功率大，從而降低了設備的利用率，增加了線路供電損失。一般電容補償柜容量按變壓器容量的百分之三十計算。

▌02 為什么要用電容補償？

電容補償就是功率因數補償或者是無功補償。電力系統的用電設備在使用時會產生無功功率，而且通常是電感性的，它會使電源的容量使用效率降低，而通過在系統中適當地增加電容的方式就可以得以改善。電力電容補償也稱功率因數補償。

因為電容器有貯能的功能，無功功率是不消耗能量的功率，只是在交流電的半個周期內暫時將電能以磁場（感性無功）或電場（容性無功）的形式儲存起來，然后再另外半個周期內將所儲存的能量返還給電網。

電容吸收無功功率的時候，正是電機放出無功功率的時候，反之，電機吸收無功功率時，又正好是電容放出無功功率的時候。這樣，電機和電容就相互交換無功功率，電機等等負載就不需要從電源上吸收或釋放無功功率了，這就相當于電容代替電源向電機提供無功功率，也就是補償無功功率。

電容補償提高負載功率因數，降低無功功率，提高有用功的利用率；降低網損，增加電網傳輸容量，提高穩定極限。

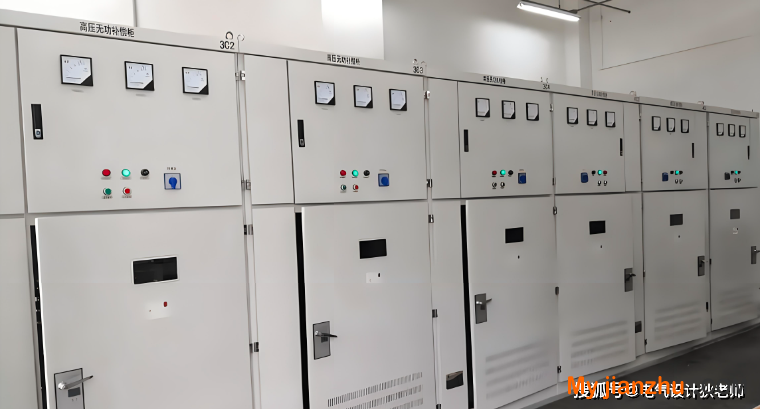

▌03 電容柜由哪些元器件組成？

它是指合斷路器和刀熔開關，無功功率補償控制器根據進線柜電壓和電流的相位差輸出控制信號，控制交流接觸器閉合和斷開，從而控制電容器投入和退出。

一般來說，電容補償柜由柜殼、母線、隔離開、容斷器、接觸器、熱繼電器、電容器、避雷器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

▌04 電容補償對于電路起到什么作用？

（1）電容在交流電路里可將電壓維持在較高的平均值!(近峰值).(高充低放),可改善增加電路電壓的穩定性!

（2）對大電流負載的突發啟動給予電流補償!電力補償電容組可提供巨大的瞬間電流!可減少對電網的沖擊!

（3）電路里大量的感性負載會使電網的相位產生偏差,(感性元件會使交流電流相位滯后,電壓相位超前90度）而電容在電路里的特性與電感正好相反，起補償作用。

▌05 電容補償怎么計算？

未補償前的負載功率因數為COS∮1。負載消耗的電流值為I1。

負載功率（KW）*1000

則I1＝----------------------

√3*380*COS∮1

負載功率（KW）*1000

則I2＝----------------------

√3*380*COS∮2

補償后的負載功率因數為COS∮2，負載消耗的電流值為I2 則所需補償的電流值為：I＝I1－I2

所需采用的電容容量參照如下：

得到所需COS∮2每KW負荷所需電容量（KVAR）

例：

現有的負載功率為1500KW，未補償前的功率因數為COS∮1＝0.60，現需將功率因數提高到COS∮2=0.96。則

1500*1000

則I1＝-----------------＝3802（安培）

√3*380*0.60

1500*1000

則I2＝------------------＝2376（安培）

√3*380*0.96

即未進行電容補償的情況下，功率因數COS∮1＝0.60，在此功率因數的狀況下，1500KW負載所需消耗的電流值為I1＝3802安培。

進行電容補償后功率因數上升到COS∮2＝0.95，在此功率因數的狀況下，1500KW負載所需消耗的電流值為I2＝2376安培。

所以功率因數從0.60升到0.96。所需補償的電流值為I1－I2＝1426安培

查表COS∮1=0.60，COS∮2=0.96時每KW負載所需的電容量為1.04KVAR，現負載為1500KW，則需采用的電容量為1500*1.04＝1560KVAR。現每個電容柜的容量為180KVAR，則需電容柜的數量為 1500÷180＝8.67個即需9個容量為180KVAR電容柜。
