總結建筑工程圖紙識讀的入門知識，力求達到以下四個方面能力：

1、理解建筑施工圖的成圖原理和制圖標準；

2、看懂房屋的組成和各部分的材料、做法，能夠看懂一般建筑工程的主要施工圖紙；

3、能夠根據施工圖紙進行建筑面積和一般工程量的計算以及常用構件數量的統計；

4、能夠發現圖紙中較明顯的錯誤、遺漏和圖樣之間相互矛盾的地方。

第一節  建筑工程施工圖的組成



各專業施工圖的內容

1、總圖：建筑場地范圍內建筑物的位置、形狀和尺寸，道路、綠化及各種室外管線的布置等。

2、建筑專業圖：建筑平面圖、立面圖、剖面圖、各種詳圖及門窗表、材料做法表。

3、結構專業圖：基礎圖、各層頂板的平面、剖面、各種構件詳圖，構件數量表及設計說明。

4、設備專業圖：包括給水、排水、采暖、通風各系統的平面圖、軸測圖和各種詳圖。

5、電氣專業圖：包括照明、動力和弱電的系統圖、平面圖及詳圖等。



第二節  建筑工程圖的成圖原理



一、投影的概念

用一組假想的投射線把物體的形狀投到一個平面上，就可以得到一個圖形，稱為投影法。

二、投影的種類

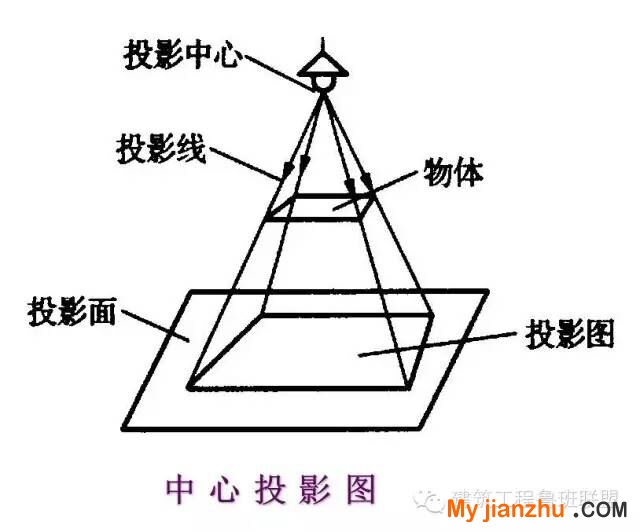

1、中心投影：投影線由一點放射出來投射到物體上，這種作圖方法稱為中心投影法。

2、平行投影：投影線呈相互平行狀投射到物體上，稱平行投影。

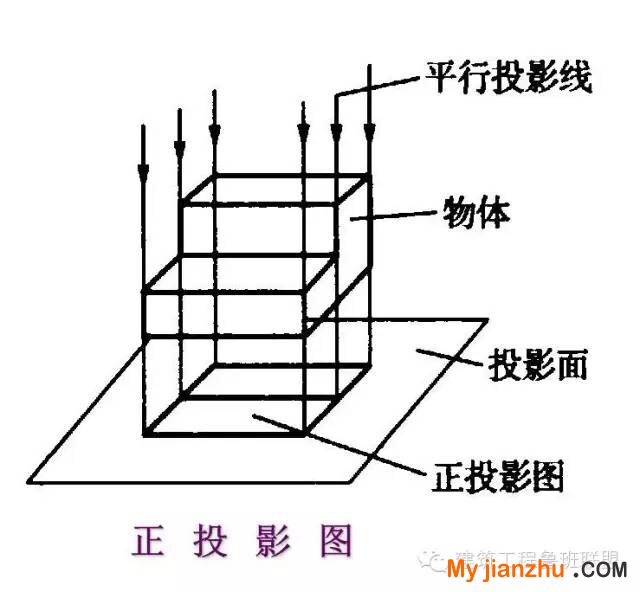

（1）正投影：使投影線垂直于投影面時，并且使物體的一個面也垂直于投影線。

（2）斜投影：當投影線傾斜于投影面時，所作出的投影。

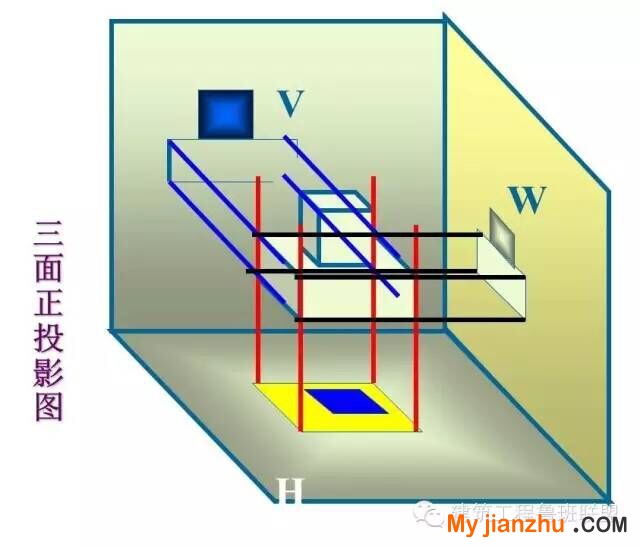

三、物體的三面正投影圖

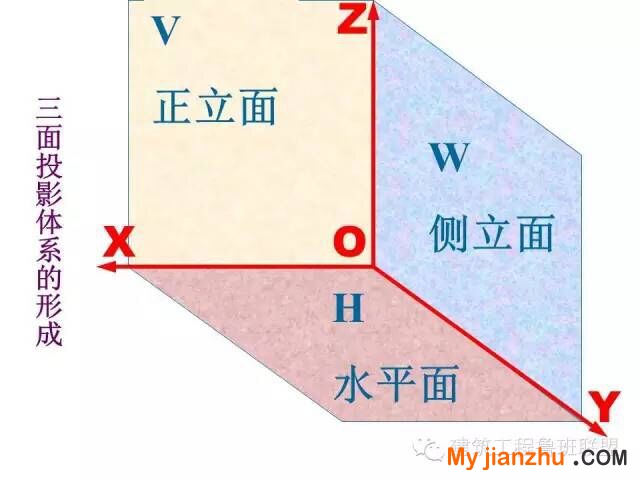

1、三面正投影體系的形成

（1）將物體放在三個相互垂直的投影面間；

（2）用三組垂直于投影面的投影線作投影；

（3）在三個投影面上得到三個正投影圖。

2、三面正投影體系的展開

（1）正立投影面不動；

（2）水平投影面向下轉動90°；

（3）側立投影面向右后方轉動90°。

3、三面投影圖的特性

（1）不全面性

每個投影圖只能反映物體兩個方向的尺寸；立面圖反映長度和高度；平面圖反映長度和寬度；側面圖反映高度和寬度。

（2）“三等關系”

長對正：立面圖與平面圖的長度相等；

高平齊：立面圖與側面圖的高度相等；

寬相等：平面圖與側面圖的寬度相等。

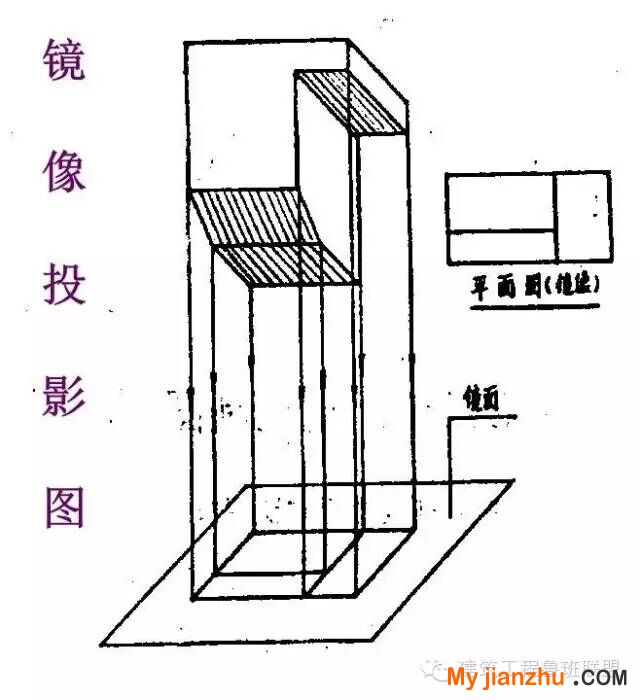

4、鏡像投影圖

當用正投影圖不易表達物體形狀時，可在物體下方放一個鏡面，再用正投影法從上向下進行投影，在鏡面中反射出的物體的圖形就是鏡像投影圖。

鏡像投影法一般應用在繪制各層結構頂板平面圖。

四、剖面圖

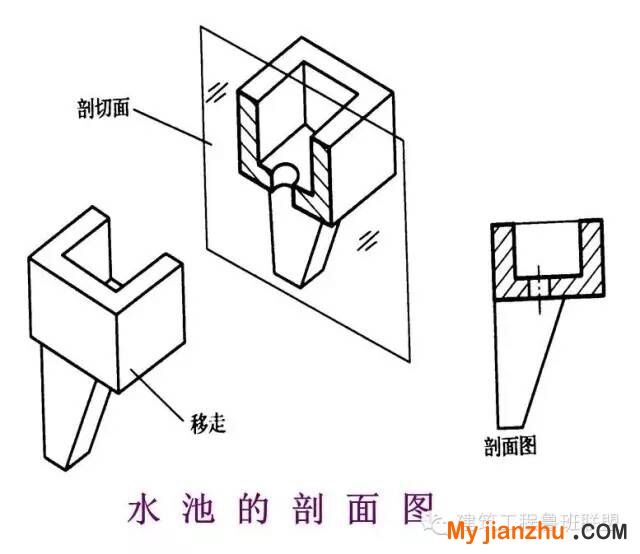

（一）剖面圖的形成：用一個假想的平面把物體切開，移走一部分，作剩下這部分物體的正投影。

（二）剖面圖的形式：

1、全剖面圖

2、半剖面圖

3、局部剖面圖

4、階梯剖面圖

（三）剖面圖的標注方式

1、剖切線：剖切位置、剖切方向、剖面編號。

2、剖面圖編號





第三節  建筑制圖標準

一、房屋建筑制圖統一標準（GBJ—1—86）

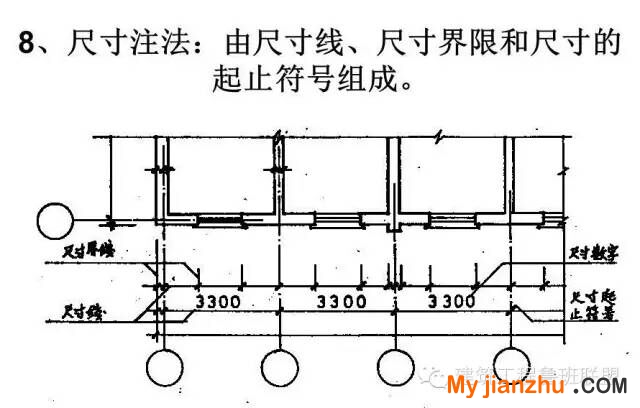

1、尺寸和單位：一般尺寸以毫米為單位。

2、圖標和會簽欄：工程名稱、圖名、圖號及設計人簽字。

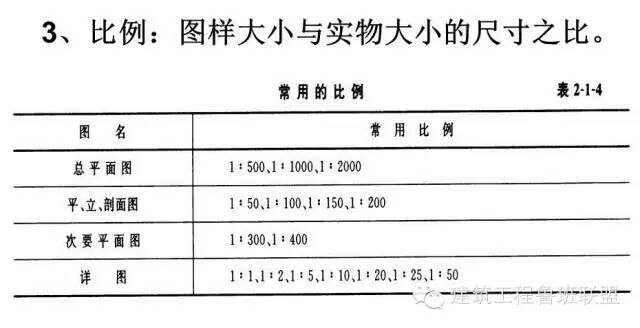

3、比例：圖樣大小與實物大小的尺寸之比。

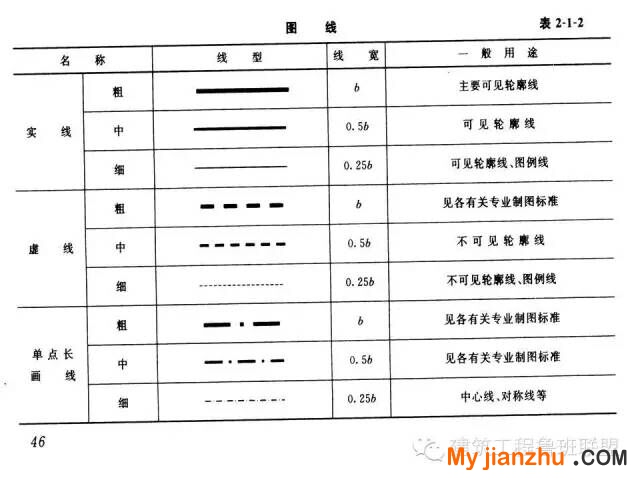

4、線型：實線、虛線、點劃線、折斷線、波浪線等。

5、定位軸線：是確定建筑物結構或構件位置及其標志尺寸的線。

6、剖切符號：表示剖切的位置、剖視方向及剖面編號。

7、引出線：用細實線引出后注明各層材料做法。





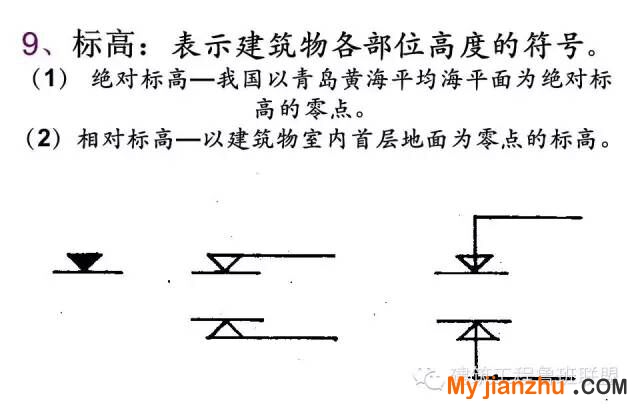

11、索引符號：表示圖上某一部分或某一構件另有詳圖。

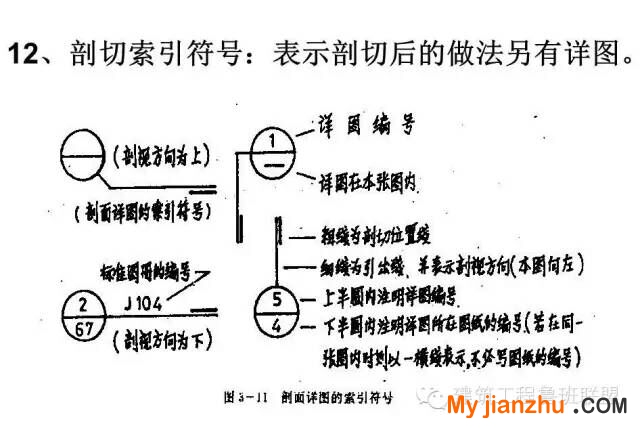

12、剖切索引符號：表示剖切后的做法另有詳圖。

13、詳圖編號：表示局部詳細做法圖樣的編號。

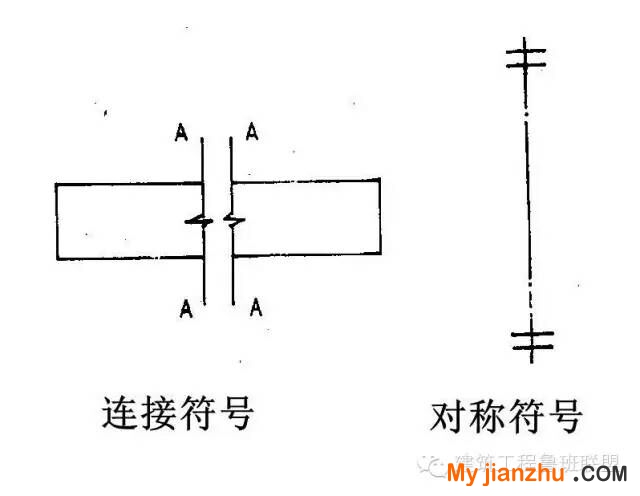

14、對稱符號：表示此線兩側的形狀做法完全一樣但方向相反。

15、連接符號：以折斷線表示兩部分應該連接的部位。

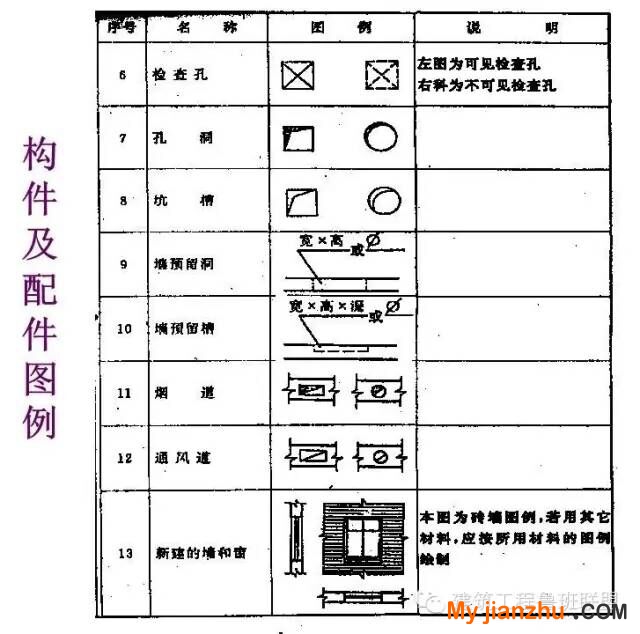

16、常用建筑材料圖例（見下表）









二、總圖制圖圖例



三、常用結構構件代號



第四節  施工圖的識讀

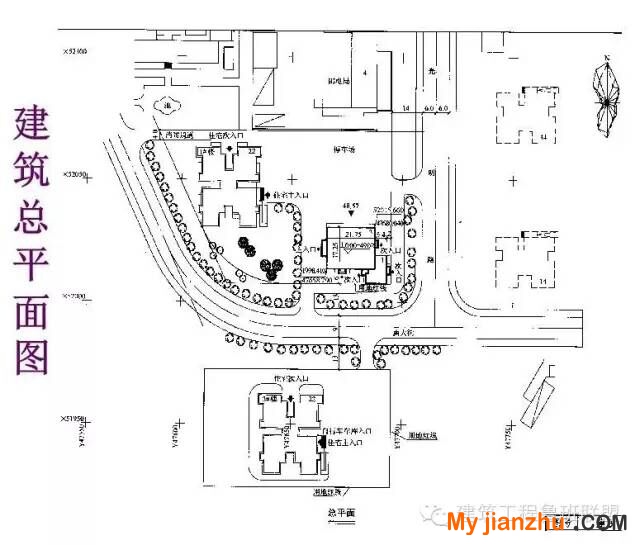

一、總平面圖

（一）作用：用于建筑物的定位、定標高，施工放線，土方工程和施工現場布置。

（二）內容：

1、新建房屋的平面形狀、尺寸，標高，層數、出入口。

2、用地范圍，新建房屋和原有房屋、構筑物的間距。

3、新建房屋室內外地坪標高、道路的標高，土方填挖與地面坡度，雨水排除方向等。

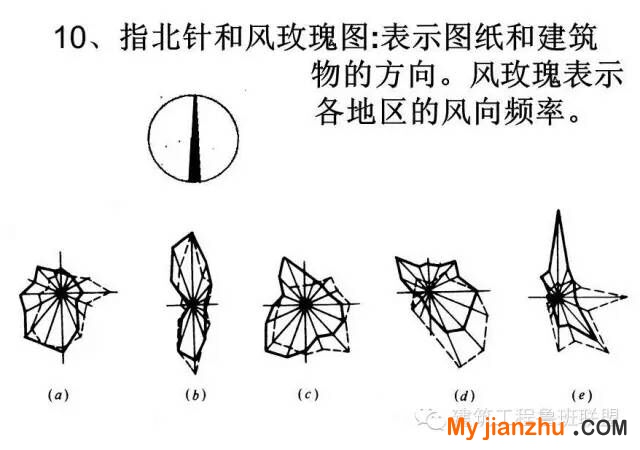

4、用指北針表示房屋的朝向。

5、有時還有水、暖、電的管線布置，道路庭園綠化的布置。

二、建筑專業圖

（一）平面圖

1、作用：用于施工放線，主體結構施工，門窗安裝、室內裝飾及編制工程預算 。

2、基本內容

（1）建筑物的朝向，平面形狀和房間布局；

（2）建筑物的平面尺寸和軸線間距：柱距、跨度。

（3）建筑物的結構形式為框架結構；

（4）主要建筑材料：鋼筋混凝土柱，粘土空心磚墻。

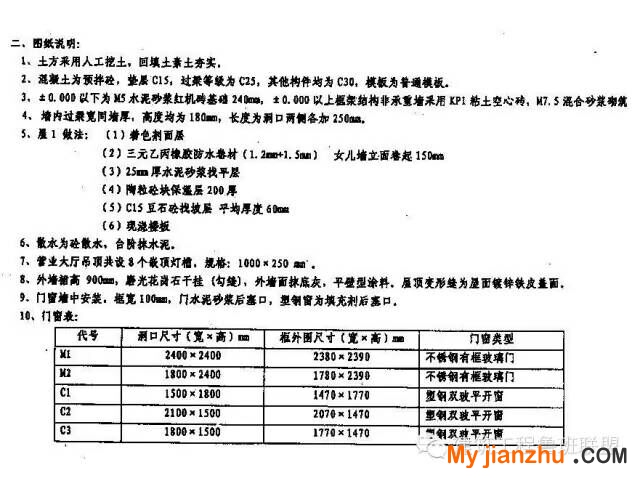

（5）門窗的編號、尺寸見門窗表；

（6）變形縫的位置、作用；

（7）散水、臺階的尺寸。

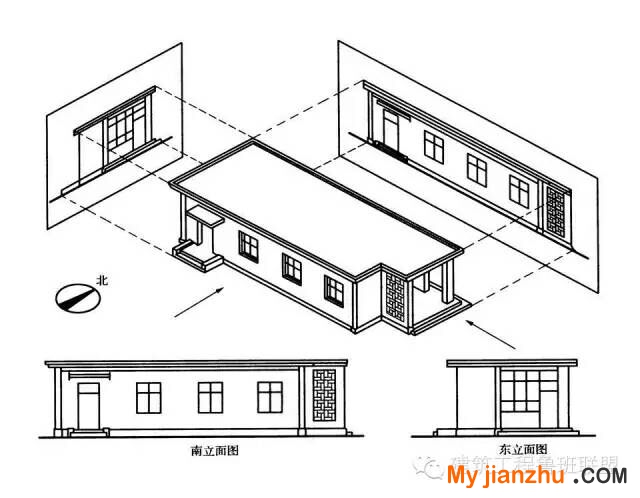

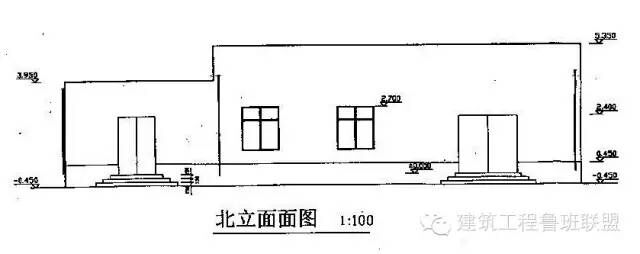

（二）立面圖

1、作用：主要用于立面裝飾。

2、基本內容

（1）建筑物的外形、高度、門窗、雨罩、臺階等的位置和形式 。

（2）建筑物的總高、層高、窗臺高、窗高等尺寸。

（3）室外地坪、室內地面及門窗的標高。

（4）外墻面的裝飾做法、勒腳的高度和做法。

（5）變形縫的位置和做法。

（6）雨水管的位置。

（三）屋頂平面圖

1、作用：表明屋面排水情況和突出屋面構造的位置。

2、基本內容

（1）屋頂?shù)男螤詈统叽纾蓍艿奶舫龀叽纭⑴畠簤Φ奈恢煤秃穸取Ｍ怀鑫菝娴臉翘蓍g、水箱間、煙囪、通風道等；

（2）屋面排水情況，排水分區、排水方向、屋面坡度和雨水管等；

（3）屋頂、屋面有關詳圖的索引。

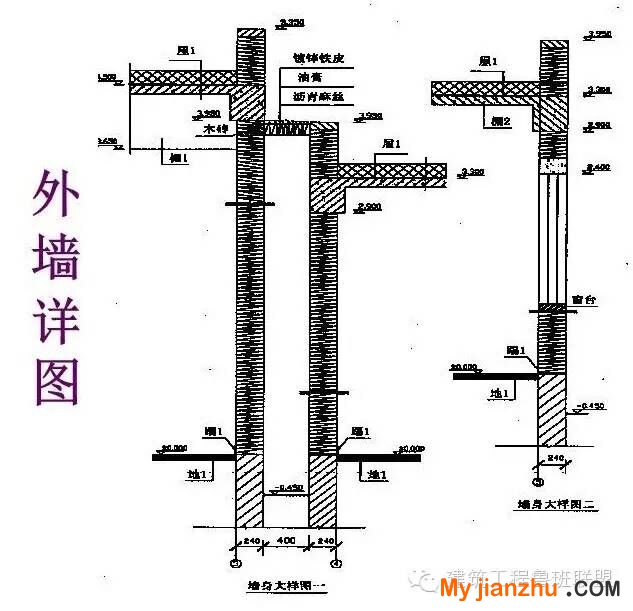

（四）外墻詳圖

1、作用：外墻詳圖是某處外墻的大樣圖，它表示了從室外地面到屋頂各部位的詳細做法。外墻詳圖可以作為砌墻、室內外裝修、門窗安裝和編制施工預算的依據。

2、內容：
（1）墻與軸線的關系；墻的厚度，墻與軸線的關系；

（2）室內外地面處的節點：地面做法、散水、勒腳、墻身防潮層、踢腳和室內外窗臺的做法 等；

（3）門窗的節點：窗臺做法、門窗過梁等；

（4）屋頂檐口處的節點：屋頂板、梁與墻的連接，屋面做法、頂棚做法、挑檐或女兒墻的做法等。

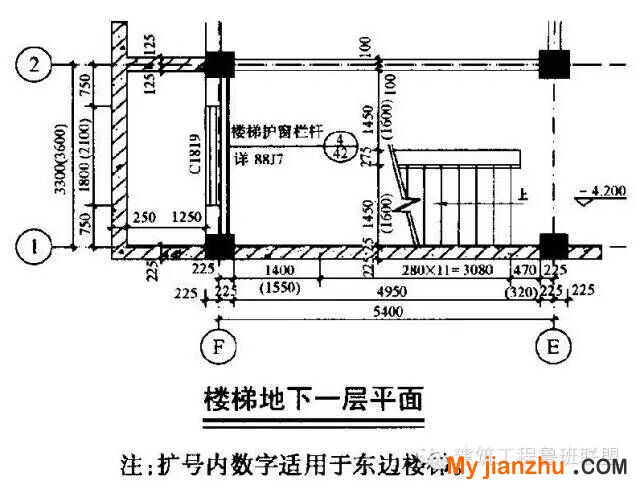

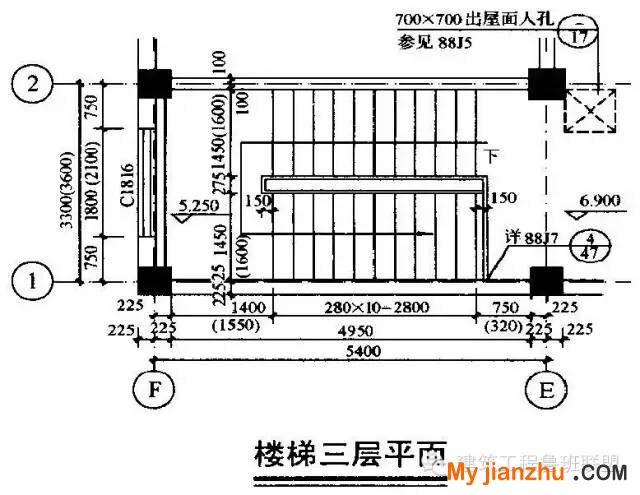

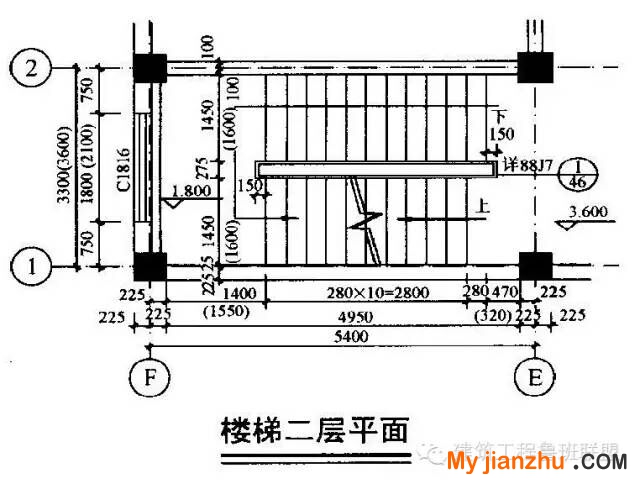

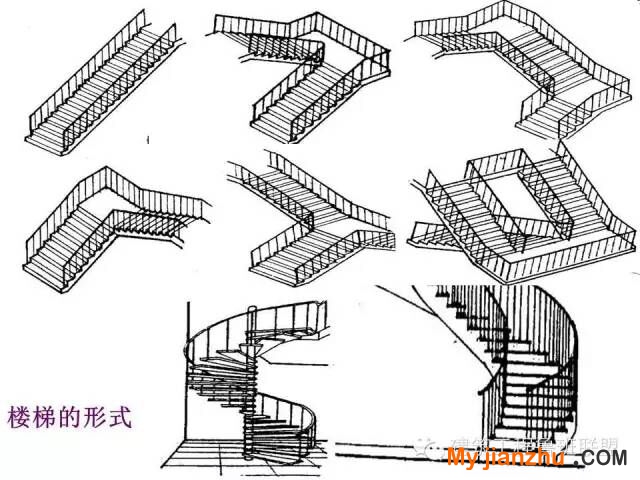

（五）樓梯詳圖

1、作用：表明樓梯形式、結構類型和平面、剖面尺寸以及詳細做法。

2、內容：

（1）樓梯平面圖：樓梯間的軸線間距，樓梯段的步數和寬度，休息板的尺寸，門窗的位置和尺寸等。

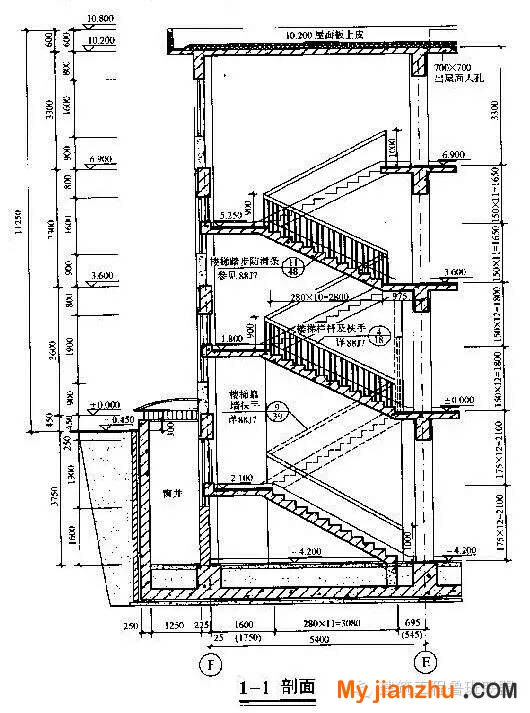

（2）樓梯剖面圖：每層樓的梯段數，每段的步數，各層和休息板的標高等。

（3）欄桿、扶手和踏步詳圖。

三、結構專業圖

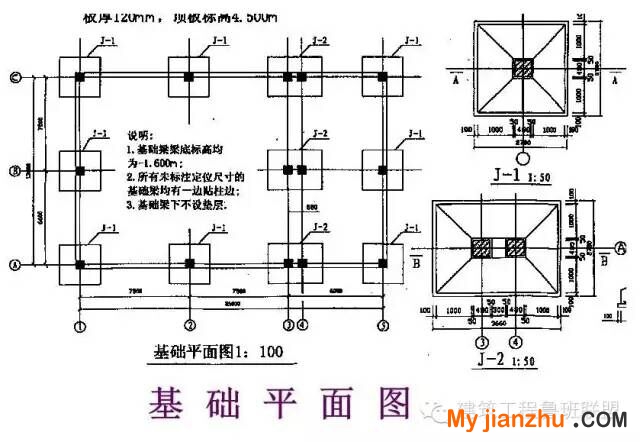

（一）基礎平面圖

1、作用：主要用來抄平、放線、挖槽、打墊層等。

2、基本內容

①軸線編號和軸線間距；

②基礎的形狀和尺寸；

③墊層的尺寸和厚度；

④基礎的編號；

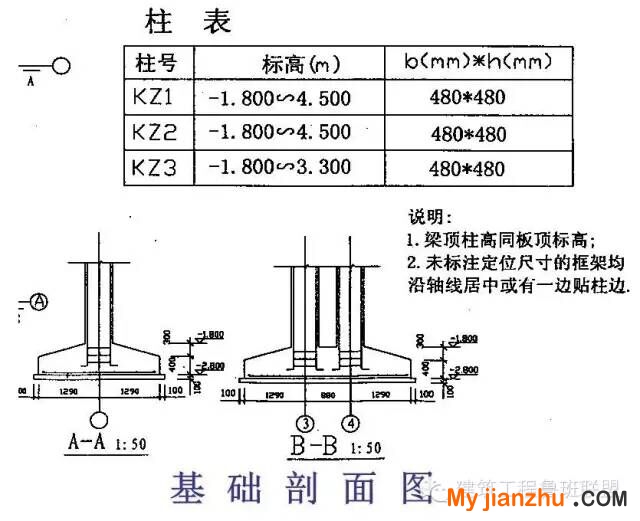

（二）基礎剖面圖

①基礎的類型：鋼筋砼獨立基礎

②形狀呈錐臺形，底部配有網狀鋼筋。

③基礎下面設有素混凝土墊層。

④基礎埋置深度：從室外地面到基礎底面的距離。

⑤基礎梁的做法和用途。

（三）框架柱詳圖

1、柱子的編號：KZ1、KZ2、KZ3。

2、柱子的截面尺寸：480×480。

3、柱子的高度和長度：1.8+4.5和1.8+3.3。

4、柱子的配筋：主筋和箍筋。

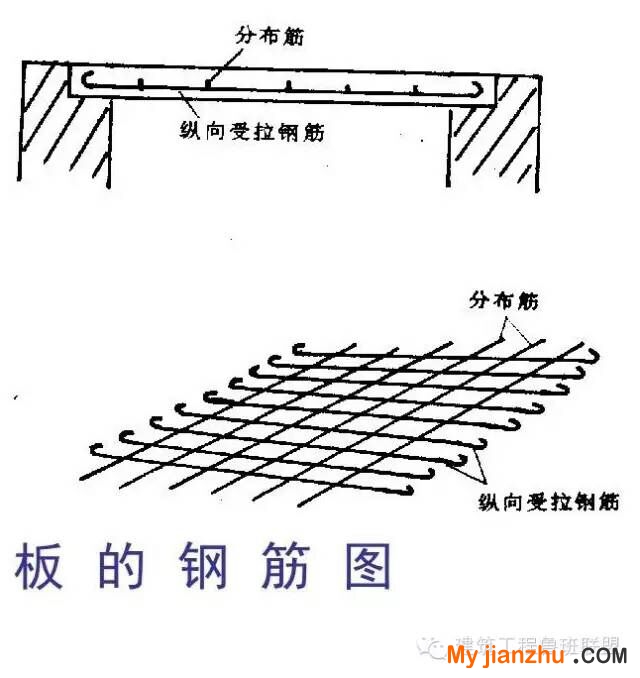

（四）現澆鋼筋混凝土板配筋圖

1、作用：用于支模板，綁鋼筋，澆筑砼。

2、內容：

（1）現澆板配筋圖：板的編號、長寬厚尺寸，鋼筋的種類、規格、數量。

鋼筋種類:主筋、分布筋、支座負筋。

鋼筋數量:（軸線距離—墻厚）÷間距+1

鋼筋規格:Φ14@150；Φ8@200

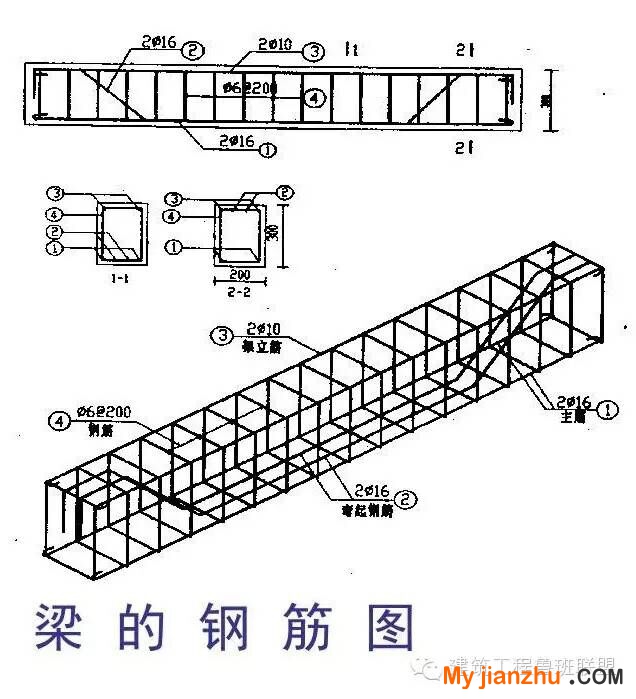

（2）現澆梁的配筋圖：梁的斷面尺寸、鋼筋的種類、規格、數量。

鋼筋種類：受力主筋、彎起筋、架立筋、箍筋。

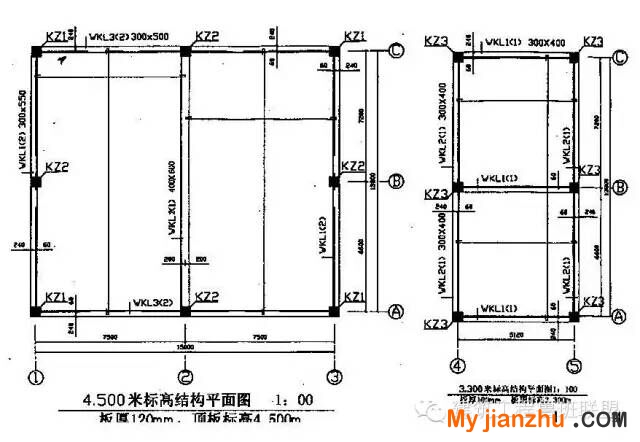

（五）框架梁詳圖（平面整體表示法）

梁的編號  截面尺寸  根數

WKL1(1)   300×400    3

WKL1(2)   300×550    2

WKL2(1)   400×600    1

WKL2(2)   300×400    2

WKL3(2)   300×500    2
