重慶科技學院  居發禮 劉麗瑩 余曉平
重慶海潤節能技術股份有限公司  丁艷蕊 祝根原 黃雪

      【摘  要】對動力分布式通風系統各支路在不同入口靜壓下的風量測試發現，同一轉速下支路風機的風量隨著支路入口靜壓的增大而增大，部分情況下支路風機起阻礙作用。對該現象進行了理論分析并推導得出支路設計風量偏移的理論表達式，揭示了影響風量偏移的因素為支路阻力特性、支路風機性能及支路進口壓力比，并給出了支路設計風量偏移的圖解分析方法。該解析分析法和圖解分析法可為動力分布式通風系統支路設計風量偏移的計算與分析提供理論依據。

      【關鍵詞】動力分布式；支路風量；解析法；圖解法

      【基金項目】重慶市教委科學技術研究項目（KJ1713352）、重慶科技學院建筑工程學院院內科研項目（JG201705）

Abstract:Based on the air flow rate testing of each branch in distributed fan ventilation system under different branch inlet static pressure, the conclusion can be found that the air volume of branch fan increases with the increasing of branch inlet static pressure at the same fan speed, as well as the branch fan plays a role of hindering the air flow in some cases. Theoretical expression of branch design air volume migration is established, and the influence factors of branch fan air volume migration is obtained as branch resistance characteristics, branch fan performance and branch inlet pressure ratio, and the graphic analytic method of branch design air volume migration is also proposed. Both of the methods can provide theoretical basis for calculating and analyzing branch design air volume migration of distributed fan ventilation system.
Keywords:distributed fan, branch air volume, analytical method, graphic method

0 引言

      動力分布式通風系統由主風機和支路風機組成，主風機負責干管的風量輸送，支路風機負責支路風量的輸送。作為一種新型的可滿足動態不均勻性通風需求變化的通風系統，越來越受到重視并付諸于工程實踐，其系統性能、設計方法^[1~5]及相關工程案例^[6,7]均有文獻報道。但在實際運行中發現，支路風機的風量往往偏離設計工況，且其風量調節性能并不佳，如何在設計階段使后期的末端支路風機滿足風量需求并具有很好的可調性是需要解決的關鍵問題。這就需要采用一套可靠的方法來分析支路風機的風量及其調節性能，以滿足系統可靠穩定的運行。

1 支路風量的測試

      1.1 測試目的

      掌握支路風機的性能，了解支路風機在不同入口靜壓下的風量情況及變化特性。

      1.2 測試對象

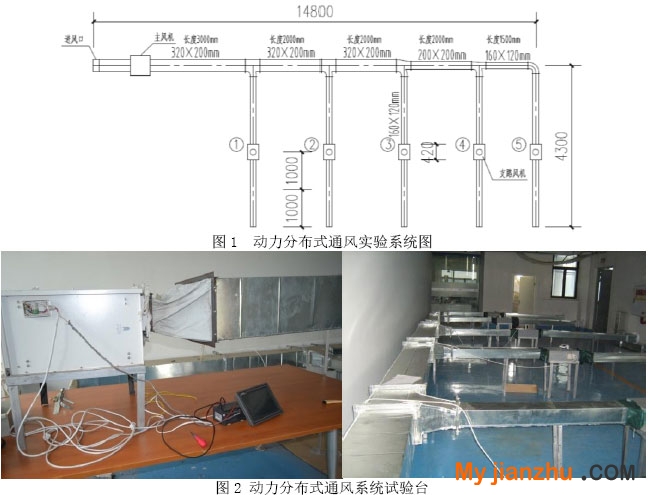

      選擇某動力分布式試驗臺中的支路風機作為測試對象，系統圖如圖1所示，實際實驗臺如圖2所示。系統主干管尺寸為320mm×200mm，200mm×200mm，末端支管尺寸為160mm×120mm。實驗臺占地約為15m×4.5m，風管離地面0.6m以方便測試。將支路風機離主風機的遠近逐個標號為①、②、③、④、⑤。

      1.3 測試儀器

      采用法國凱茂MP200 多功能差壓風速儀測試支路入口靜壓和支路風速與風量，壓力量程為0~500pa，誤差為±（0.2%+0.8）。

      1.4 測試步驟

      （1）調節主風機及各個支路風機的運行狀態，使各個支路風量為250m3/h（風機的轉速大小為n1＜n2＜n3＜n4＜n5＜n6）；

      （2）關閉一個末端的工況：分別關閉1、3、5號末端，測試各個支路以及干管的風量、靜壓（支路處）；

      （3）關閉兩個末端的工況：關閉1和2、4和5、2和4號末端時，測試各個支路以及干管的風量、靜壓（支路處）；

      （4）關閉三個末端的工況：關閉1/2/3、3/4/5、1/3/5時末端時，測試各個支路以及干管的風量、靜壓（支路處）。

      1.5 測點布置

      離主風機1.5米主管上布置測點，離支路風機前后1米處布置測點。測試主管斷面為320mm 200mm，支管斷面為160mm 120mm。將斷面分成四個均等的矩形，在每個矩形中心布置測點，每個斷面共計4個測點。每個測試斷面打兩個測試孔。

2 測試結果

      2.1 支路風機運行風量隨入口靜壓的變化特性

      通過測試數據分析得到①～⑤號風機在不同的入口靜壓下的運行風量不同，如圖3所示：

      由圖3可知，5條曲線分別是①～⑤號支路風機在定轉速下，在不同的入口靜壓下的風量。由此可知，支路風量隨著支路入口靜壓的增大而增大，大致成線性關系。以②號支路風機為例，風量與入口靜壓的關系為y=0.99x+189.3（R2=0.9634），風量與入口靜壓呈顯著線性相關關系。其他風機也呈現類似的特性。

      2.2 ②號支路風機性能分析

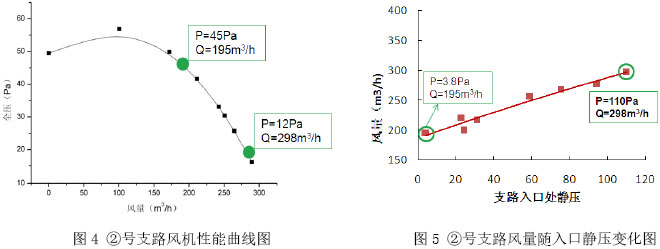

      以②號支路風機為研究對象，測試風機性能曲線圖4所示，風量隨支路入口靜壓如圖5所示，支路風量隨入口靜壓的增大而增大，在入口靜壓Pr為3.8Pa下，支路風機提供的壓力Pt為45Pa，支路風量為195m3/h，在入口靜壓為110Pa下，支路風機提供的壓力Pt為12Pa，支路風量為298m3/h，利用Pr+Pt=SQ2，得到支路的阻抗S≈16632kg/m7 。在不同靜壓下，管網的阻抗S近似不變，在110Pa靜壓下，風量為298 m3/h時，帶入Pr+Pt=SQ2，得Pt ≈ -30 Pa ，由此可知此時支路風機起阻礙作用，對風機具有損害作用。因此當支路入口靜壓大于設計風量下的支路阻力時，支路風機會起阻礙作用，這種情況需要避免。

      在動力分布式通風系統中，支路風機選擇的關鍵是保證支路風機能夠達到設計風量的需求，且應避免支路風機起阻礙作用，以及在運行時具有良好的風量可調性，這些能否定量分析，其產生的機理需要深入研究分析。

3 分析與討論

      3.1支路風量偏移的解析分析

      3.1.1 支路風量偏移的公式推導

      動力分布式通風系統的一個特點是支路風機的入口壓力與主風機入口壓力不同，主風機入口直接接入大氣，為零壓，而支路風機接入主風道，其入口壓力可能為正壓，零壓或負壓。

      當支路入口為零壓時，有：

      P₀=SQ_²0     (1)

      當支路入口為ΔP時，有：

      P_x+ΔP= SQ²_x      (2)

      式中：P₀，P_x為風機運行壓力，Pa；ΔP為支路風機的入口靜壓，Pa；Q₀，Q_x為風機的運行風量，m³/h；S為管路阻抗，kg/m⁷。

      設m=ΔP/ P₀，為支路入口靜壓比，即支路入口壓力與設計風量下支路管段總阻力的比值。當入口為正壓時，m>0；當入口為負壓時，m<0。

      式（2）/（1）可得，

      又P_x，Q_x在轉速為n_o的風機性能曲線上，a,b,c為風機性能曲線參數，故應滿足

      P_x=
