香港城市大學 張勝
重慶大學 程勇
西安科技大學 郇超
香港城市大學 林章

       【摘  要】層式通風室內空氣溫度在垂直方向上成三明治狀分布，頭部空氣溫度最低?？諝鉁囟确謱邮沟脤邮酵L(fēng)比混合通風更高能效地提供熱舒適。為了預測層式通風空氣溫度分層，傳統節點模型需要深刻地理解室內流場，從而進行具體而復雜的描述，不便于工程應用。本文開發了基于熱移除效率的層式通風節點模型。新開發的節點模型采用熱移除效率表征室內流場，不需要對室內流場進行具體而復雜的描述。因此，在工程應用中，新開發的節點模型比傳統節點模型更為便捷。實驗表明，與傳統節點模型相比，新開發的節點模型對空氣溫度分層預測的準確性和可靠性分別提升了30.6%和17.9%。由于簡便性、準確性和可靠性，新開發的節點模型將有助于高能效的層式通風的推廣應用。

       【關鍵詞】空氣溫度分層，節點模型，熱移除效率，層式通風

Abstract:Stratum ventilation creates a sandwich shape of vertical air temperature profile, with the lowest air temperature at the head level. This air temperature stratification contributes to both the improved thermal comfort and energy efficiency. To predict the air temperature stratification, the development of the conventional multiple-node model requires in-depth understanding, and detailed and complicated descriptions of the airflow pattern, which is not so practical in real applications. Therefore, this study proposes a heat removal efficiency based multiple-node model. The proposed model uses heat removal efficiency to represent the airflow pattern, which requires no detailed and complicated descriptions of the airflow pattern, thus is more convenient for practical applications. Experimental results show that, compared with the conventional model, the model proposed improves the accuracy and robustness of the predictions of the vertical air temperature profile by 30.6% and 17.9% respectively. Benefiting from the convenience, accuracy and robustness, the proposed model can prompt the practical applications of the energy-efficient stratum ventilation.

1 引言

       空調系統被廣泛地用來營造健康舒適的室內環境^[1] 。同時，空調系統消耗了大量電能^[2] 。與混合通風相比，層式通風可以高能效地提供熱舒適。層式通風關注工作區，特別是人體熱舒適最敏感部位-頭部^[3] 。層式通風室內空氣溫度在垂直方向上成三明治狀分布，頭部空氣溫度最^低[3][4] 。因此，層式通風可高效地冷卻人體、提供熱舒適。現有研究表明，在保證熱舒適的前提下，與混合通風相比，層式通風可以節能至少44.4%^[5] 。

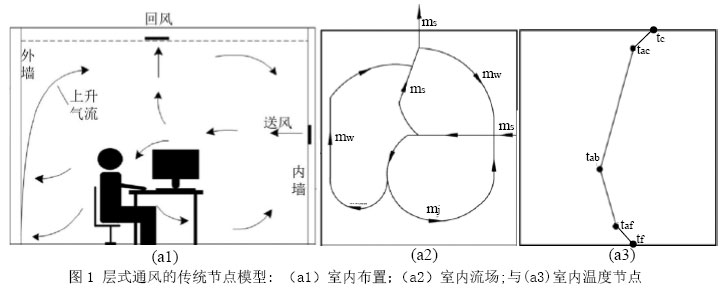

       室內空氣溫度分層的預測是層式通風空調系統設計與運行的關鍵^[4] 。節點模型計算效率高、又可合理地預測室內空氣溫度分層^[6] 。但是傳統節點模型需要對室內流場有深入的理解、從而進行具體而復雜的描述。西安交大王豐浩教授團隊基于如下室內流場描述，開發了層式通風的節點模型（圖1） ^[6] 。送風（質量流量m_s）從房間側墻中部卷吸來自地板空氣層的空氣（m_j）進入房間空氣主體區與地板空氣層。房間空氣主體區的部分空氣(m_s)進入天花板空氣層、并經回風口排出。地板空氣層被卷吸的空氣由來自房間空氣主體區的空氣和送風共同補充。用于補充地板空氣層的來自房間空氣主體區的空氣與送風的質量比由實驗確定。此外，外墻得熱使得外墻空氣層的氣流上升（m_w）。上升氣流先進入天花板空氣層，再回到房間空氣主體區。外墻空氣層上升的空氣由來自房間空氣主體區的空氣補充。

       室內流場描述微小的偏差，將導致傳統節點模型的室內空氣溫度分層預測的顯著偏差。比如，將上述室內流場描述中地板空氣層的空氣補充相關部分修改為：地板空氣層被卷吸的空氣全部由來自房間空氣主體區的空氣補充，將導致地板空氣層節點溫度（t_af）的預測誤差由0.3?C增大到2.0?C ^[6] 。此外，上述流場描述只對圖（a1）中特定的通風設計有效。比如，圖（a1）中回風口位置改變會引起室內流場的改變，故而上述流場描述不再準確，基于上述流場描述的傳統節點模型也不再準確^[6] 。在實際通風設計中，工程人員需要考慮多種通風設計，故而需要準確地描述室內多種流場。準確的室內流場描述具體而復雜，需要對室內流場有專業而深刻的理解。這對普通工程人員是個極大的挑戰，使得傳統節點模型在工程應用中的實用性受到限制。

       本文將新開發基于熱移除效率的層式通風節點模型。新開發的節點模型采用熱移除效率表征室內流場，不需要對室內流場有深刻的理解和具體而復雜的描述。針對不同的通風設計，新開發的節點模型僅需要利用多元回歸技術基于實驗/或者CFD模擬數據確定三個常參量。因此，新開發的節點模型可以便捷地應用于實際工程中。下文將先介紹新開發的節點模型，再通過實驗數據驗證新開發的節點模型。此外，新開發的節點模型將與傳統的節點模型對比，從而體現新開發的節點模型對空氣溫度分層預測的準確性和可靠性的提升。

2 新開發的節點模型的介紹

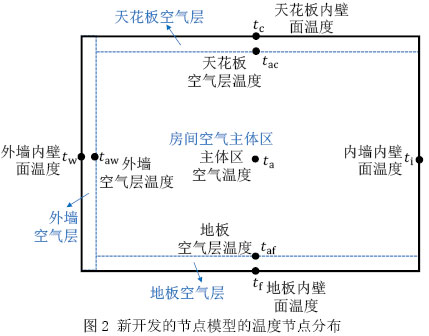

       新開發的節點模型的溫度節點分布如圖2所示。新開發的節點模型主要包括整個房間，內壁面和室內空氣的能量守恒方程。

       整個房間的能量守恒方程如式1所示。

       式中，c_p 是空氣比熱容（J/(kg•℃);  m_s是送風質量流量（kg/s）;Q_ec、Q_ef、Q_ei和Q_ew分別是通過天花板內壁面、地板內壁面、內墻內壁面和外墻內壁面進入房間的熱量（W）；Q_in是室內熱源（W）；t_r和t_s分別是送、回風的溫度（?C）。

       以外墻內壁面為例，其能量守恒方程如式2-6所示。其他內壁面的能量守恒方程與外墻內壁面的形式相同，除了天花板內壁面與天花板空氣層的對流換熱系數（式7^[7]）、及地板內壁面與地板空氣層的對流換熱系數（式8^[8]）。

       式中，Q_cw是外墻內壁面與外墻空氣層的對流換熱量（W）；Q_rw是外墻內壁面與其他內壁面的輻射換熱量（W）；Q_rsw是外墻內壁面與室內熱源的輻射換熱量（W），假設室內熱源產熱中輻射與對流的比例為1:1^[9]。

       式中，A_w是外墻內壁面的面積（m²）;Dw是外墻內壁面的等效直徑，即外墻內壁面的面積與周長比值的4倍；h_cw是外墻內壁面與外墻空氣層的對流換熱系數 （W/(m²•℃)^[10]；t_aw和t_w分別是外墻內壁面溫度和外墻空氣層溫度（?C）。

       式中，h_r是壁面1和2的輻射換熱系數（W/(m²•℃）；h_rw是外墻內壁面與其他內壁面的輻射換熱系數（W/(m²•℃）；A_c、A_f和A_i分別是天花板內壁面、地板內壁面和內墻內壁面的面積（m²）；t_c、t_f和t_i分別是天花板內壁面、地板內壁面和內墻內壁面的溫度（?C）；t₁和t₂是壁面1和2的溫度（?C）；ε₁和ε₂壁面1和2的發射率，房間內壁面發射率常取0.9^[9]；σ是黑體輻射常數，為5.67×10^-8  W/(m²•K4)。

       式中，h_cc是天花板內壁面與天花板空氣層的對流換熱系數（W/(m²•℃）；ACH是送風體積流量，即房間每小時換氣體積數。

       （8）式中，h_cf是地板

       內壁面與地板空氣層的對流換熱系數（W/(m²•℃）；Df是地板內壁面的等效直徑；t_af是地板空氣層溫度（?C）。

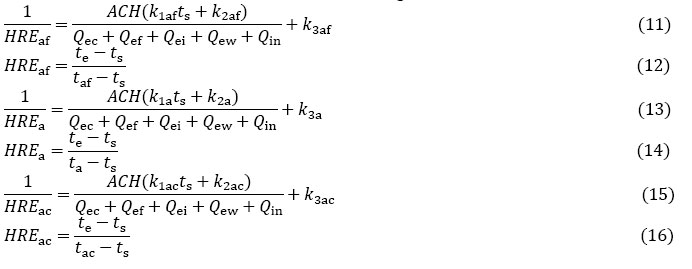

       室內空氣的能量守恒方程包括外墻空氣層能量守恒方程（式9-10）、及三個熱移除效率方程(即地板空氣層、房間空氣主體區和天花板空氣層)（式11-16）^[11]。


       式中，m_aw是外墻空氣層中上升氣流的質量流量（kg/s）。

       式中，HRE_af、HRE_a和HRE_ac分別是地板空氣層、房間空氣主體區和天花板空氣層的熱移除效率；k₁、k₂和k₃是三個常參量。實際應用中，房間空氣主體區的熱移除效率可由1.1 m高度空氣的熱移除效率代替，以便于實驗測量。房間空氣主體區溫度可通過房間平均體積溫度得到（如式18和19）。

       利用上述新開發的層式通風節點模型的三個常參量可基于實驗或CFD模擬數據、利用多元回歸技術確定。輸入房間尺寸、送風溫度、送風體積流量、房間熱源和從外墻內壁面進入房間的熱量，新開發的節點模型可輸出各節點的溫度。

3 新開發的節點模型的驗證

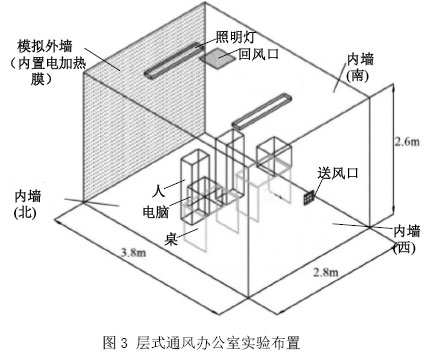

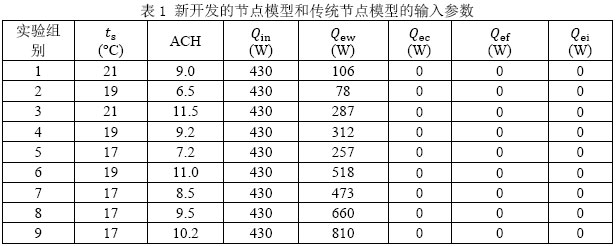

       新開發的節點模型的驗證實驗來自層式通風實驗倉模擬的典型辦公室(圖3)^[6]。且新開發的節點模型預測的室內空氣溫度分層將與傳統的節點模型的進行對比。傳統的節點模型來自文獻[6]。該層式通風實驗倉位于西安交通大學。實驗倉模擬的辦公室長、寬和高分別為3.8m、2.8m和2.6m，供兩人使用。辦公室僅有一側外墻。從室外通過外墻進入房間的熱量由電熱膜模擬。室內熱源包括兩個人、兩臺電腦和兩盞燈，共430W。實驗溫度測量的誤差為1.0%。共有9組實驗。各組實驗用作節點模型的輸入?yún)?shù)如表1所示。新開發的節點模型和傳統節點模型要求的輸入?yún)?shù)相同。詳細的實驗過程參見文獻[6]。

       注：實測和傳統模型預測來自文獻[6]。

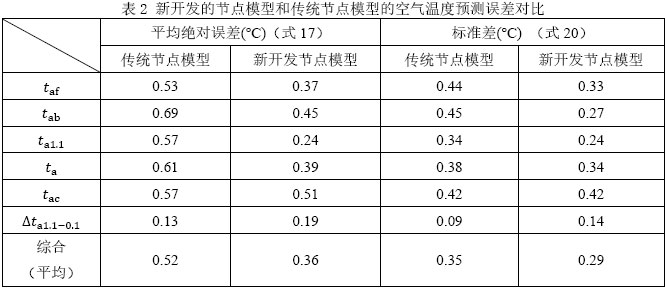

       基于實驗結果 ^[6] ，地板空氣層和1.1m高度空氣的熱移除效率的3個常參量（k1、k2和k3）分別為1.047、-16.02和0.656，及-4.294、112.40和0.386。因?yàn)樘旎ò蹇諝鈱訙囟燃僭O(shè)為與排風口溫度相同 ^[6] ，所以天花板空氣層的熱移除效率為1（式16）。圖4對比了實測、傳統節點模型預測和新開發的節點模型預測的空氣溫度分層。整體上，新開發的節點模型預測的空氣溫度分層與實測的更接近。這表明新開發的節點模型比傳統節點模型更能準確地預測空氣溫度分層。除了1.1m高度與0.1m高度的溫度差外，針對地板空氣層溫度(即0.1m高度[6])、呼吸層空氣溫度（即0.9m高度）（式18）、1.1m高度空氣溫度（ta1.1）、房間空氣主體區溫度（式19）和天花板空氣層溫度，新開發的節點模型預測值的平均絕對誤差（式17）比傳統節點模型的?。ū?）。其中，房間空氣主體區溫度和呼吸層空氣溫度由式18和19計算。 新開發的節點模型的綜合平均絕對誤差為0.36?C（表2），相比傳統節點模型的0.52?C，減少了30.6%；即與傳統節點模型相比，新開發的節點模型對空氣溫度分層預測的準確度提升了30.6%。除了1.1m高度與0.1m高度的溫度差、及天花板空氣層溫度外，針對地板空氣層溫度、呼吸層空氣溫度、1.1m高度空氣溫度和房間空氣主體區溫度，新開發的節點模型預測值誤差的標準差（式20）比傳統節點模型的?。ū?）。新開發的節點模型綜合的誤差標準差為0.29?C，相比傳統節點模型的0.35?C，減少了17.9%；即與傳統節點模型相比，新開發的節點模型對空氣溫度分層預測的可靠性提升了17.9%。上述空氣分層溫度除了節點模型的空氣溫度節點外（圖2），因?yàn)榭紤]室內環境品質的要求，新增了呼吸層空氣溫度、1.1m高度空氣溫度、及1.1m高度與0.1m高度的溫度差[6]。

       式中，MAE為平均絕對誤差；∣meaj-perj∣是預測與實測之間偏差的絕對值；下腳標j是實驗組別。

       式中，t_ab是呼吸層空氣溫度（?C）；t_a1.1是1.1m高度空氣溫度。

       式中，SD是標準差。

4 結論

       本文新開發了基于熱移除效率的節點模型，用于預測層式通風室內空氣溫度分層。新開發的節點模型采用熱移除效率表征室內流場，不需要深刻理解地室內流場，更不需要具體而復雜地描述室內流場。而傳統節點模型需要深刻地理解、具體而復雜地描述室內流場。因此，與傳統節點模型相比，新開發的節點模型在實際工程應用中更為便捷。層式通風典型辦公室的實驗表明，與傳統節點模型相比，新開發的節點模型可以將空氣溫度分層預測的準確性和可靠性分別提升30.6%和17.9%。新開發的節點模型的便捷性、準確性和可靠性將有助于高能效的層式通風的推廣應用。

參考文獻

       [1] Melikov AK. Advanced air distribution: Improving health and comfort while reducing energy use. Indoor air, 2016, 26(1):112-124.
       [2] Perez-Lombard L, Ortiz J, Maestre IR. The map of energy flow in HVAC systems. Applied Energy, 2011, 88(12):5020-5031.
       [3] Lin Zhang, Chow TT, Tsang CF et al. Stratum ventilation - a potential solution to elevated indoor temperatures. Building and Environment, 2009, 44(11):2256-2269.
       [4] Zhang Sheng, Cheng Yong, Fang Zhaosong et al. Optimization of room air temperature in stratum-ventilated rooms for both thermal comfort and energy saving. Applied Energy, 2017, 204:420-431.
       [5] Lin Zhang, Lee CK, Fong S et al. Comparison of annual energy performances with different ventilation methods for cooling. Energy and Buildings, 2011, 43(1):130-136.
       [6] Huan Chao, Wang Fenghao, Wu Xiaozhou et al. Development of a nodal model for predicting the vertical temperature profile in a stratum-ventilated room. Energy and Buildings, 2018, 159:99-108.
       [7] Fisher DE, Pedersen CO. Convective heat transfer in building energy and thermal load calculations. ASHRAE Transaction, 1997, 103(2):137-148.
       [8] Novoselac A, Burley BJ, Srebric J. Development of new and validation of existing convection correlations for rooms with displacement ventilation systems. Energy and buildings, 2006, 38(3):163-173.
       [9] Wu Xiaozhou, Olesen BW, Fang Lei et al. A nodal model to predict vertical temperature distribution in a room with floor heating and displacement ventilation. Building and Environment, 2013, 59:626-634.
       [10] Awbi HB, Hatton A. Natural convection from heated room surfaces. Energy and Buildings, 1999, 30:233-244.
       [11] Zhang S, Cheng Y, Fang Z, Lin Z. Dynamic control of room air temperature for stratum ventilation based on heat removal efficiency: Method and experimental validations. Building and Environment, 2018, Accept.

       備注：本文獲評為第21屆暖通空調制冷學術年會青年優秀論文，收錄于《建筑環境與能源》2018年10月刊總第15期（第21屆暖通空調制冷學術年會文集）。
