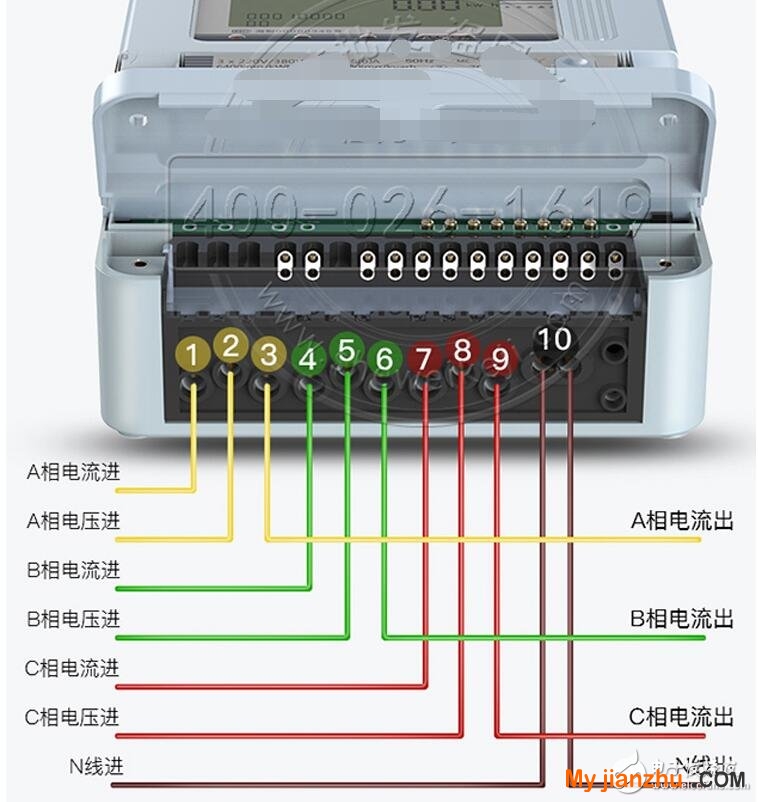

三相四線電表接線端子1.4.7與電流互感器二次側S1端相接，為電流進線端。接線端子3.6.9與電流互感器二次側S2端相接，為電流出線端。接線端子2.5.8分別接三相電源。接線端子10是接零端的，為了保證安全，需要將電流互感器S2鏈接后接地。在三相四線電表接線時需要特別注意各電流互感器的電流測量取樣必須與其電壓取樣保持同相，也就是端子1.2.3/4.5.6/7.8.9各為一組。下面是是威勝DTSD341-MC3三相四線電表的接線實物圖。

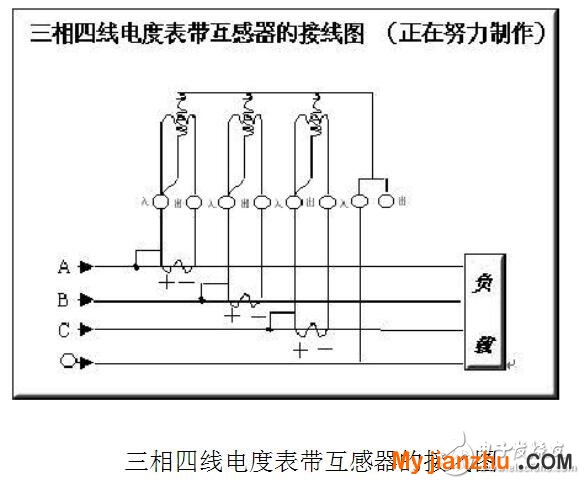

翻過接線端子蓋，就可以看到三相四線電表接線圖。其中1、4、7接電流互感器二次側S1端，即電流進線端; 3、6、9接電流互感器二次側S2端，即電流出線端; 2、 5、8分別接三相電源; 　　10、11是接零端。為了安全，應將電流互感器S2端連接后接地。 　　注意的是各電流互感器的電流測量取樣必須與其電壓取樣保持同相，即1、2、3為一組;4、5、6為一組;7、8、9為一組。

補充：

三相四線制有功計量表內部一般是三元件表，電壓線圈220伏。如果三個線圈末端星接，每個線圈電壓也是220，不接零線的話會造成計量誤差大或有損壞元件可能性。

三相四線電度表的電壓線圈實際就是個星接法中性點接零，如果零線不接在三相電壓正常的話3個電壓線圈都能得到正常的電壓電度表計量是不受影響的也就等于是三相三線電度表了，如果電源有一項缺相其中肯定有的電壓線圈得不到正常的電壓所以就計量不準確了，所以說三相四線的電度表必須中性點接零線。
