一 工程概況

江蘇省老年公寓是我省第一家省級養老社會公益性項目，列為江蘇十大重點社會事業項目之一，地理位置在南京河西地區，濱江大道以東，緊鄰長江，占地6.2 × 10⁴m²、擁有870張床位的融老年人生活護理、康復、娛樂休閑于一體。總綠化面積為3.3萬m²，綠化率53.16%，主干道道路面積: 6225m²，項目內建筑共十二幢，六層公共建筑二幢，小高層公寓四幢，多層公寓二幢，低層公寓三幢，三層娛樂中心一幢，屋面總面積: 8211m²，利用場地內天然的凹地開挖的人工景觀水池水景水面約2000m²。本項目不僅要建成省級養老社會公益性建設項目更力爭創建成為節能環保的綠色生態小環境，為老年人最大程度提供一個與大自然接觸的和諧生態條件。其中的雨水利用工程設計包括了屋面雨水的收集，人工景觀水池對雨水的調蓄與貯存，綠地雨水的入滲，合理的雨水排放。工程為老年人提供了垂釣、休閑的場所。工程還與消防水池進行合理的組合設計，讓原本長期不用的消防水也融入景觀水體，水體內由地下水位保證基本的水量，使其成為活水。

二 雨水收集與運行

1屋面雨水的收集:屋面雨水采用虹吸式或半有壓式雨水排除系統，雨水由管道收集經初期雨水棄流池貯存于人工水景池內，該地區設計重現期為五年的十分鐘降雨量為:261.43   L/s。根據南京河西地區的地下水特點，地下水位較高，人工水景池內的補水以屋面收集的雨水作為補充，由地下水補給作為保證，豐雨期時還可以調蓄部分雨水，調蓄高度約0.8m，調蓄量約1600m³，按設計重現期為五年，可調蓄約連續2小時降雨強度的雨水量。屋面雨水經雨水立管及室外雨水管收集分東西兩路排至雨水棄流裝置，棄流量按3mm的徑流厚度，東西兩側的棄流量分別為1O.50m³和7 .50m³ 。超過初期徑流量的雨水經景觀水池出水口排入水池的仿天然水道中。

2道路與綠地的雨水收集:道路與綠地雨水收集不排入人工水景湖，項目主干道上的雨水通過雨水管道收集直接排入南面的與長江相通的現有排水溝內。綠地間支路上的雨水通過滲透井式雨水口滲入綠地，支路路面鋪砌透水性強的缺角磚或荷蘭磚等。

3溢流水的排除:在汛期為避免地面形成內澇，人工水景池內接納不下的水量由溢流設施經營道收集排到已有排水溝邊的雨水提升泵井內和道路雨水一同由潛水泵提升排入排水溝內。在平時排水溝水位處于正常水位時雨水直接排入排水溝后進入長江。

4雨水收集與運行

三 水景系統與雨水調蓄

1景觀水池內的水源:景觀水池內補充水源為項目內收集的屋面雨水。本項目所處是南京河西地區，根據地質勘察報告，平均地下水位在自然地面下1.2m處，所以水景池內的水源可以由地下水的截流和貯存保持水景池內的設計水位。

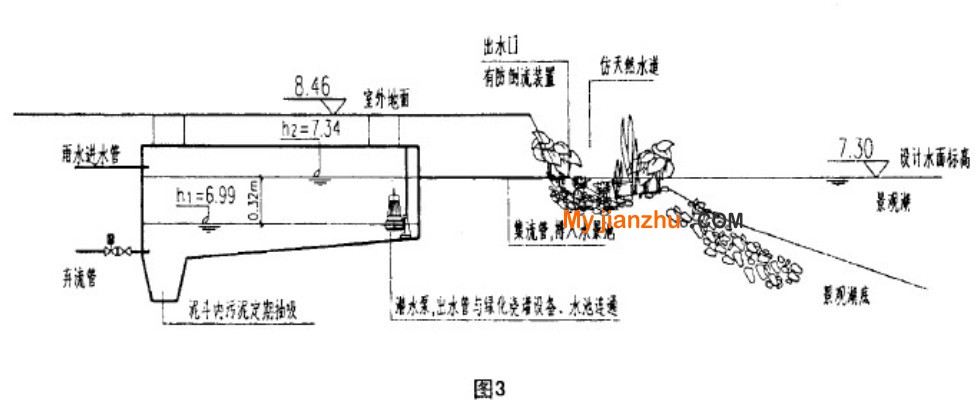

2雨水的調蓄與利用:屋面雨水首先進行對初期雨水的棄流，為管理維護方便，棄流實行集中式建造棄流池，棄流池中截流初期雨水的容量設計為棄流量的2/3，即東側為5.0m³，西側為7 .Om³，棄流池的出水原理參照北京泰寧科創研制的雨水棄流裝置，使初期雨水在棄流池中進行一定時間的沉淀后可以用于部分的綠地澆灌。棄流池構造形式見圖3，控制如下:天晴時，棄流池內已放空，棄流管上電動閥處于開啟狀態。當初次下雨時，雨水經棄流管排至小區道路雨水管道，電動閥前的手動間可調節棄流的雨量。當初雨水的水位達到h₁時，(即1/3的棄流量)，電動閥關閉，棄流池水位不斷升高，至h₂時，已達到初雨水的棄流量，雨水排入仿天然水道進水景池內，當降雨停止，貯存在棄流池內的雨水經一定的沉淀可以用于綠化用水，用潛水泵提升供給。經一段時間后定期排空棄流池內的雨水，以備下一次降雨做準備，但在兩降雨時間相差很小時可不考慮再次棄流而可以直接排入景觀水池中。

經過棄流后的雨水經集流管流入人工水景池中，該人工水景池面積約2000m²，最大水深3-3.5m，人工水景的設計原則是建造成二個具有自凈功能的生態水域，形成一個和諧的良性循環的人工湖，為老年人提供一個具有垂釣、娛樂、放松心情的優美的水環境。景觀水的水質維持是一項綜合技術，既要有一個合理的水生植物與動物的合理的比例，又要使水中的溶解氧保持一定的含量，據資料報道，當水體流速達到O.09m/s時，溶解氧含量在4.5mg/L以上時，水體就處于一個良好的好氧環境，不但會激發水中微生態的作用，而且這樣的環境蚊蠅的幼蟲就無法在水中生長，蚊蠅滋生的也就不存在了。所以，基于上述的條件，設計中在雨水進入水景時，在水景的近岸端設計一條仿天然水道，水道內鋪設砂與碎石，并種植多種水生植物，經該水道后進入水景池中，水景池中的湖底高程、湖底回填材料等要求應與植物的要求相適應。并在其中設置兩組曝氣裝置，經常性地給水景池曝氣并使池中水產生一定的流速。仿生水道中種植的水生植物和水景池中放養的水生植物與水生動物(魚類、貝類等)的合理配置需由專業的生物工程公司提供技術支持，維持水體良好的自凈能力，達到最佳狀態。

四 消防水池與水體的結合設置

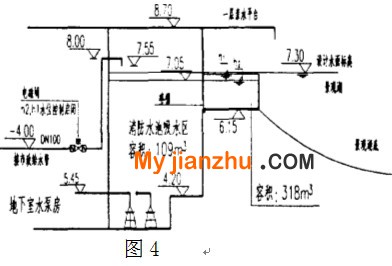

本項目消防為區域集中式臨時高壓消防系統，室內消火栓系統與自動噴水滅火系統及室外消火栓系統的消防水池及消防增壓泵均設在餐飲娛樂中心的地下室與地下室連接的水景中。為保證消防水池內的消防水量與水質，設置了消防水池的吸水區與貯水區，吸水區是與地下室為一體的封閉區域，貯水區是用鋼筋混凝土澆筑的與水景相結合的開敞區域，具體如圖4所示，平面圖可見圖2。

當景觀水體水面處于設計水位h₁時，消防水池的水量大于消防總水量(396m³)，當景觀水體處于枯水期水位下降至低于h₂時，由設于地下水泵房內的水位控制器控制電磁閥開啟往消防水池內補水，水位h₂為維持消防水量的最低水位，此時該部分水量與景觀水體隔開，防止由于枯水期使消防水外泄，并保證消防總水量不小于設計消防總水量396m3，補水至水位達到h₁時，水位控制器控制電磁閥關閉。消防水池的封閉與開敞部分的混凝土隔墻上設置一定面積的格柵，過濾開敞部分的景觀水中的漂浮物與大顆粒雜質。設汁中還考慮了使消防部分水與景觀池水的循環，當景觀水處于豐水期時，定期地使用消防水泵的旁路出水管接消防水帶把消防水池中的水提升到景觀水池中，使其進行水量交換;這樣的水池設計，既保證了消防水池的最小貯水量，也盡可能地使消防水量作為景觀水體的一部分，讓該部分水充分接觸陽光與空氣，不致成為長期不用的死水。

五 總結

本項目作為江蘇十大重點社會事業項目之一，建設單位的建設宗旨是建造一個舒適、現代的新型養老社區，充分提倡以節能環保，新型生態建筑為宗旨，更隨著生活水平的不斷提高，人們向往著與大自然親近的感覺，有山有水的綠色生活。因此大量人性化的景觀設計配合著建造了許多人工山丘綠地與湖泊，這些人的青山綠水需要人工的保養與維護并經常性地補充新鮮水與能耗。南京雖然有長江這條中國第一大河流經市區，但由于上游污染嚴重，屬水質別缺水城市。國家規定嚴禁用自來水作為城市景觀水的補給，這樣，雨水的合理使用成為補充這些景觀水的首選，雨水利用系統應該被廣泛應用與推廣。
