1.問題的提出

隨著現代建筑日新月異的發展，建筑屋面的造型千姿百態豐富多彩，隨之帶來了屋面雨水排水系統設計的問題。屋面雨水排水系統有重力式排水系統和虹吸式排水系統。合理的設計屋面雨水排水系統首先需要準確的計算雨水量。在雨水量計算時，應按照《建筑給水排水設計規范》規范的規定或給水排水設計手冊的計算公式選取參數進行計算。但是，由于參數選取不當將會造成雨水量計算不準確，造成在設計重現期內屋面雨水來不及排除發生溢流或者是雨水管道管徑偏大系統設計不合理，尤其是當采用需要精確計算雨水量的虹吸式排水系統，如果雨水量計算過大，不是偏安全，反而造成虹吸形成時間滯后。因此，準確的計算雨水量有賴于計算公式和參數的選取。

2.比較設計雨水量計算公式

2.1《建筑給水排水設計規范》 (50015-2003)第4.9節設計雨水流量公式:

    q_y=q_jΨF /10000  (式2.1)

式中q_y?設計雨水流量(L/s);

    q_j--設計降雨強度(L/s • ha);
        Ψ--徑流系數;

    F--匯水面積(m²)

2.2《全國民用建筑工程設計技術措施給水排水》 (2003年版)第五章雨水量計算公式:

    q_y=k_lΨq_jF   (式2.2)

式中q_y--屋面雨水設計流量(L/s)

    k_l--流量校正系數，對于大于2.5%的屋面，取1.2~1.5.室外地面和其余屋面，取1 ;

    Ψ--徑流系數;

    q_j--設計降雨強度(L/s?m²);

    F--匯水面積(100 m²);

2.3高等學校推薦教材《建筑給水排水工程)(第四版)第7章第3節雨水量計算公式:

    q_y =k_lΨq₅/10000 (式2.3)

式中q_y--屋面雨水設計流量(Lis)

    k_l--設計重現期為一年時的屋面渲泄能力系數，屋面坡度小于2.5%時，取1.0.屋面坡

度大于等于2.5%時，取1.5~2.0;

    Ψ--徑流系數;

    q₅--當降雨歷時為5min時的暴雨強度(L/ s • 10000 m²);

    F--匯水面積(m²);

2.4《建筑給水排水設計手冊》(中國建筑工業出版社)第4章屋面雨水流量計算公式:

    q_y=k_lFH/3600 (式2.4)

式中q_y--屋面雨水流量(L/s);

     H--設計降雨強度(L/s • ha);

     k_l--考慮重現期為一年和屋面蓄積能力系數，屋面坡度小于2.5%時，取1. 0，屋面坡度大于等于2. 5%時，取1. 5~2. 0;

     F--匯水面積(m²);

比較上述列出的四個版本的計算公式可見不同之處在于“k”系數和徑流系數“Ψ”。式2.1中沒有“k”系數，式2.2中“k”系數與屋面坡度有關，與設計重現期P無關，而在式2.3、式2.4中“k”系數與屋面坡度有關，與設計重現期P的年限有關，只有當重現期為1年時才考慮“k”系數，當重現期大于1年時不用考慮“k”系數。

3.分析思考

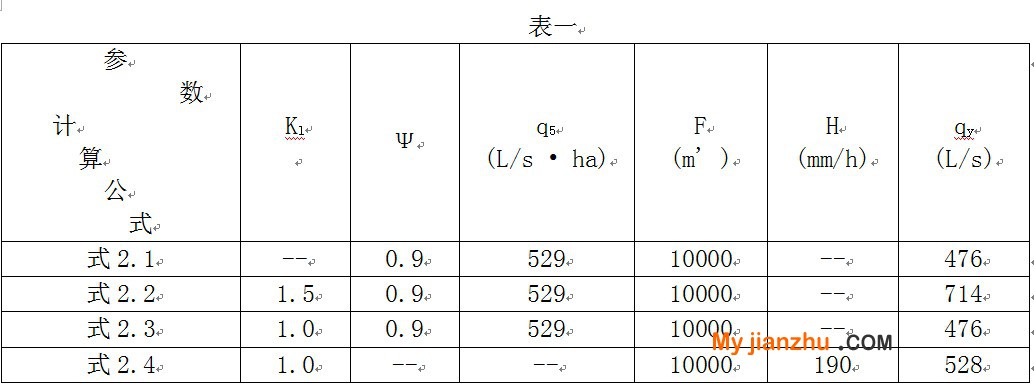

3.1以上海地區為例按上述公式進行計算，假如某建筑屋面的匯水面積為10000 m²，屋面坡度大于 2.5%，徑流系數取0.9(參照《建筑給水排水設計規范》表4.9.6)，設計重現期為5年，5min的暴雨強度q₅=529(L/s? ha)，雨水量計算結果見表一:

從表一中可以看出，不同的計算公式和參數對同一個屋面而言，得出不同的雨水量計算結果。

以上海地區暴雨強度強度公式: q=167*[17.812+14.668logP/(t+10.472)^0.796](L/s • ha)復核表一中式2. 2計算結果，計算得出當重現期為50年，5min的暴雨強度q₅=809L/s • ha，與式2.2計算得出的793L/s接近，即按式2.2計算結果約為按式2.1計算的重現期為50年的雨水量。如果取設計重現期為10年，5min的暴雨強度q₅=613L/s • ha，按式2.1計算雨水量為613L/s;按式2.2計算，k_l取值為1.5，雨水量為920L/s，雨水量增加了1.5倍，相當于按式2.1計算的重現期為150年的雨水量938L/s。雨水量增加所帶來的問題不僅僅是增加了雨水管道的數量和排水管道的直徑，而對于采用虹吸式排水系統而言帶來的是不安全的因素。從屋面排水虹吸形成的發展過程和水量來分析，當降雨量未達到設計值時，管道內難以形成滿流狀態，難以產生虹吸作用。久而久之，排水管道內將被淤泥、垃圾所阻塞，造成排水不暢，影響排水效果。

經分析比較，筆者認為式2.1是合理的，雨水量計算不應考慮k系數。但是在工程設計中，需要根據不同類型的建筑物、屋面面層的材料、天溝的造型和天溝設置位置、采用的排水方式、經濟造價等因素，進行比選和分析，參照《建筑給水排水設計規范》中表4.9.5的規定選用設計重現期P.做到合理、安全的設計雨水排水系統。

3.2隨著建筑材料的不斷發展，建筑屋面的表面層材料多種多樣，在《屋面工程技術規范》中屋面分類有:卷材防水屋面(瀝青防水卷材、高聚物改性瀝青防水卷材、合成高分子防水卷材)、涂膜防水屋面(高聚物改性瀝青防水涂膜、合成高分子防水涂膜、聚合物水泥防水涂膜)、剛性防水屋面(普通細石混凝土防水層、補償收縮混凝士防水層、鋼纖維混凝土防水層)、保溫隔熱屋面(架空屋面、蓄水屋面、種植屋面、倒置屋面)、瓦屋面(平瓦屋面、油氈瓦屋面、金屬板材屋面〉等，各種屋面表面的徑流、滲水情況是不同的，所以徑流系數不能簡單的一概而論。《建筑給水排水設計規范》表4.9.6中給出各種屋面的徑流系數為0.9.筆者認為不夠全面，應根據不同的屋面材料分別列出徑流系數，使設計依據更充分、更可靠。

例如，在現代的工程項目設計中，采用金屬屋面的建筑物漸多，一般在金屬屋面的表面涂有涂層，屋面面層光滑，雨水在面層上快邊流淌至天溝，沒有積水和滲流，在這種情況下.筆者認為屋面的徑流系數應該取1.0。尤其是當屋面匯水面積較大時，設計雨水量乘以0.9的系數，雨水量減少了10%，相應減少了雨水管道數量或者雨水管道的管徑，在設計重現期內，容易發生溢水現象。

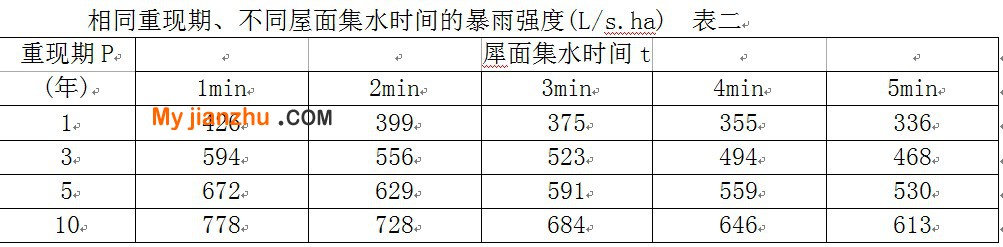

3.3以上海地區設計暴雨強度公式q=167* [17.812+14. 668 log P/(t+10. 472) ^{0. 796}]為例，式中有設計重現期P和屋面集水時間t. 2個設計參數。設計重現期的取值在前面己有敘述不再重復:屋面集水時間t的取值，在《建筑給水排水工程》（高等學校推薦教材第四版）第7章中描述為:我國推導暴雨強度公式所需實測降雨資料的最小時段為5min.所以屋面集水時間按5min計算。但是，筆者認為當屋面天溝位置設計恰當，屋面雨水可以快速流淌至天溝，集水時間不一定需要5min時間。同一重現期P下，采用不同屋面集水時間，得出不同的設計暴雨強度，見表二:

從表中可以發現t值越小. q值越大，用重現期--降雨強度曲線圖表示，見圖一。

由此，筆者大膽設想，針對不同的屋面實際情況，是否可以采用不同的屋面集水時間的設計暴雨強度計算雨水量?

上述是筆者在實際工程設計工作中遇到的種種問題引出的思考，還需要通過試驗來測試來得出數據。

4.結語

設計人員在屋面雨水排水系統設計中應該對各個不同的工程項目的一般性和特殊性進行分析，確定計算公式中的設計參數，不能簡單的悲當然的取值，避免造成排水系統設計不合理和不安全。

隨著科學技術的發展，在屋面雨水排水設計中還有許多工作值得去進一步研究、探討。

以上論點如有不當之處，請專家批評指正。
