淺談液壓腳踏節水器具的設計應用

一、引言

隨著人們生活水平的提高，人們的日常使用衛生要求更加迫卻。人們平時的洗漱、衛生沖洗等，不僅要求節能節水，而且需要健康衛生，防止使用者的細菌交叉感染。

非手動潔具控制開關，特別是液壓腳踏節水器具，在國內外已經得到廣泛的推廣應用，其優點是：液壓腳踏控制潔具沖洗的開啟和關閉，無需使用任何電源，做到節水節電，防止使用者細菌交叉感染，節能環保、安全、價廉、降低成本。

二、設計依據

國家規范的規定，是我們設計應用的基礎和出發點。以下這些規范規定告訴我們，公共建筑的衛生洗滌和沖洗，采用非手動控制開關，才能符合衛生要求。

1、《建筑給水排水設計規范》GB50015－2003（2009年版）第3.1.14B條及第3.1.14C條的規定，公共場所衛生間的洗手盆宜采用感應式水嘴或自閉式水嘴等限流節水裝置及公共場所衛生間的小便器宜采用感應式或延時自閉式沖洗閥，即洗手盆感應式水嘴和小便器感應式沖洗閥在離開使用狀態后，在一定時間內會自動斷水，用于公共場所的衛生時不僅節水，而且衛生，可限定每次給水量和給水時間功能具有較好的節水性能。

2、《飲食建筑設計規范》JGJ64-89第3.2.7條第四款的規定，廁所應采用水沖式。所有水龍頭不宜采用手動式開關。

3、《綜合醫院建筑設計規范》JGJ49-88第5.2.3 條的規定，下列用房的洗滌池，均應采用非手動開關。并應防止污水外濺：一、診查室、診斷室、產房、手術室、檢驗科、醫生辦公室、護士室、治療室、配方室、無菌室；  二、其他有無菌要求或需要防止交叉感染的用房。

4、《醫院潔凈手術部建筑技術規范》GB 50333－2002第8.2.1條規定，給水設施應符合下列要求：4 、潔凈手術部刷手間的刷手池應設置非手動開關龍頭，按每間手術室不多于 2 個龍頭配備。

5、《生物安全實驗室建筑技術規范》GB50346-2004第6.1.4條規定，一級和二級生物安全實驗室均應設洗手池，三級和四級生物安全實驗室的污染區和半污染區也可設洗手池。二級～四級生物安全實驗室的洗手池龍頭應用腳踏式或感應式。

三、設計應用場所

根據國家規范的規定，液壓腳踏節水潔具適合在下列場所采用：

1、醫療建筑（如醫院、養老院、療養院、康復中心、疾病預防控制中心和血液中心等）的公共衛生間洗手盆和大便器，門診室、診斷室、產房、手術室、檢驗科、醫生辦公室、護士室、治療室、配方室、無菌室等洗手盆或洗滌盆；

2、食品加工廠的車間洗手、洗滌盆

    3、飲食服務建筑的洗菜、洗滌、盥洗、洗碗

    4、商場公共衛生間和洗滌間

    5、賓館、酒店、娛樂場所衛生間洗手盆和大便器

    6、辦公樓、工廠、學校、車站、公園等公共場所公共衛生間洗手、洗滌盆和大便器

    7、公共游泳池、公共浴池的淋浴沖洗

四、液壓腳踏節水器具的特點、簡單構成及水力要求

（一），液壓腳踏節水器具的特點：

1，開啟用腳踏，無須用手接觸，防止了細菌通過這一途徑進行傳播。

2，關閉移開腳，立即自動關閉，因而更加節約用水。

3，控制開關無須電源，與感應式水閥相比，節約電能、且造價低。

4，水力損失低，結構簡單，減少無謂的水力損耗，節能。

（二）、液壓腳踏節水潔具簡單組成

液壓腳踏節水潔具的構成是由液壓主控制器、液壓連通導管、液壓腳踏開關

組成。使用時，采用腳踏液壓開關，通過液壓連通導管，利用給水管道本身水壓來開關主控制器，達到沖洗和關閉的功能。整個控制裝置可以明裝也可以暗裝。

（三）、水力要求

液壓腳踏洗手、洗滌水嘴及淋浴器沖洗的最低工作壓力為0.05Mpa，液壓腳踏自閉式沖洗大便器的最低工作壓力為0.07Mpa，液壓腳踏沖洗水箱大便器的最低工作壓力為0.02Mpa，化學緊急沖淋洗眼器最低工作壓力0.02Mpa。

五、設計圖樣畫法

（一）、設計總說明

在圖紙的“設計總說明”內應明確說明：本設計衛生潔具的洗滌盆、洗手盆、大便器、淋浴沖洗等均采用液壓腳踏控制沖洗，衛生潔具安裝詳國標圖集“醫療衛生潔具安裝09S303”和 “衛生潔具安裝09S304”。

（二）、材料表應標出各潔具安裝圖集的頁碼。

圖集頁碼詳細如下：

1、醫療衛生設備安裝09S303

09S303-10冷水液壓腳踏式水嘴陶瓷洗池安裝圖

09S303-11冷熱水液壓腳踏式水嘴陶瓷洗池安裝圖

09S303-16冷水液壓腳踏式水嘴玻璃板洗手池安裝圖

09S303-19冷水液壓腳踏式水嘴成品洗手池安裝圖

09S303-21冷熱水液壓腳踏式水嘴成品洗手池安裝圖

09S303-22單個液壓腳踏式水嘴兒科洗手池安裝圖

09S303-23多個液壓腳踏式水嘴兒科洗手池安裝圖

09S303-26液壓腳踏閥開關兒科洗手池安裝圖

09S303-27液壓腳踏閥開關兒科洗手池材料表

09S303-37生化清洗池安裝圖

09S303-38普通試管清洗池安裝圖

09S303-42帶沖洗管倒便池安裝圖

09S303-43不帶沖洗管倒便池安裝圖

09S303-44倒便池、消毒池組合池安裝圖（一）

09S303-45倒便池、消毒池組合池安裝圖（二）

09S303-53液壓腳踏式水嘴醫用清洗池平面、剖面安裝圖

09S303-54液壓腳踏式水嘴醫用清洗池剖面安裝圖

09S303-57單盆雙個液壓腳踏式水嘴醫用清洗池平面、剖面安裝圖

09S303-58單盆雙個液壓腳踏式水嘴醫用清洗池剖面安裝圖

09S303-61雙盆雙個液壓腳踏式水嘴醫用清洗池平面、剖面安裝圖

09S303-62雙盆雙個液壓腳踏式水嘴醫用清洗池剖面安裝圖

09S303-64液壓腳踏閥開關醫用整體刷手池安裝圖

2、衛生設備安裝09S304

09S304-7冷水水嘴洗滌盆安裝圖

09S304-8冷、熱水水嘴洗滌盆安裝圖

09S304-10單冷水液壓腳踏水嘴洗滌盆安裝圖

09S304-19洗滌池安裝圖（甲、乙型）

09S304-26冷、熱水水嘴單面盥洗安裝圖

09S304-27冷、熱水水嘴雙面盥洗安裝圖

09S304-29幼托洗手槽安裝圖（二）

09S304-34液壓腳踏水嘴雙槽廚房洗滌盆安裝圖

09S304-60液壓腳踏調溫水嘴洗滌盆安裝圖

09S304-61液壓腳踏水嘴洗手盆安裝圖

09S304-63雙檔節水水嘴洗手盆安裝圖

09S304-86液壓腳踏開關低水箱蹲式大便器安裝圖

09S304-88液壓腳踏沖洗閥兒童用蹲式大便器安裝圖

09S304-89液壓腳踏沖洗閥蹲式大便器安裝圖

09S304-90埋入式液壓腳踏沖洗閥蹲式大便器安裝圖

09S304-101液壓腳踏沖洗閥壁掛式小便器安裝圖

09S304-102埋入式液壓腳踏沖洗閥蹲式小便器安裝圖

09S304-103內藏式液壓腳踏沖洗閥掛壁式小便器安裝圖

09S304-104埋入式液壓腳踏沖洗閥落地式小便器安裝圖

09S304-132埋入式單柄調溫液壓腳踏淋浴器安裝圖

09S304-137單管液壓腳踏淋浴器安裝圖

09S304-138埋入式單管液壓腳踏式淋浴器安裝圖

（三）平面大樣圖畫法

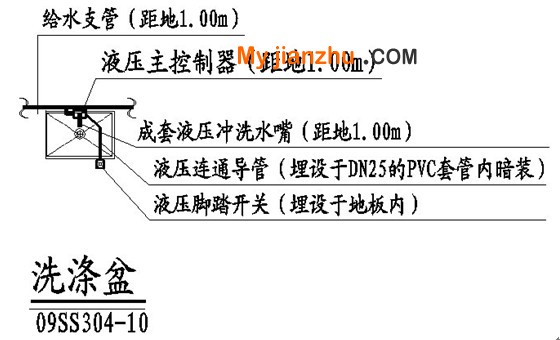

1、洗滌盆  圖一

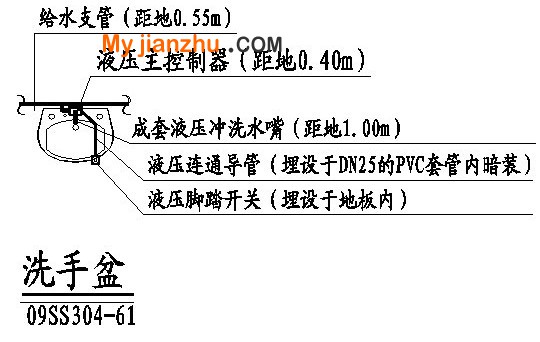

2、洗手盆    圖二

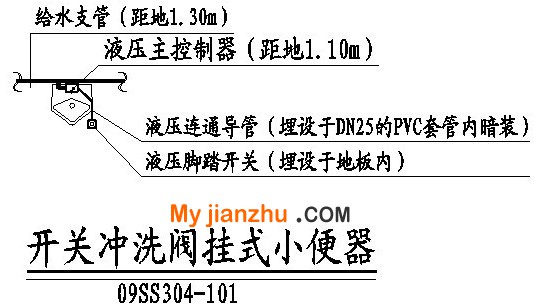

3、開關沖洗閥小便器   圖三

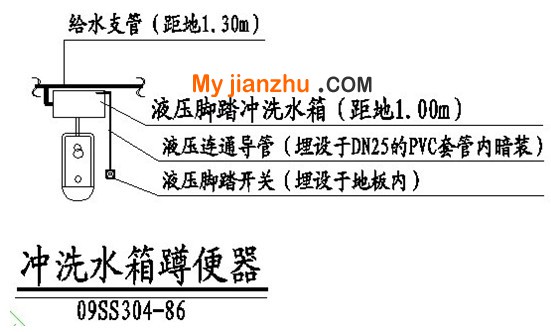

4、沖洗水箱蹲便器   圖四

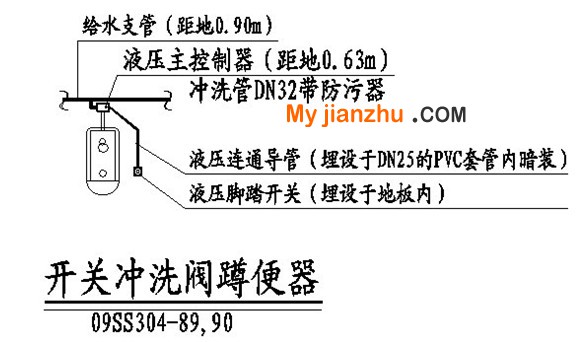

5、開關沖洗閥蹲便器   圖五



6、淋浴器   圖六



六、結束語

另外，對于液壓腳踏節水潔具在建筑給水中的其他應用（如醫用的其他用途、熱水的冷熱調節的應用），參考上面的圖樣做法及國標圖集，在這里不作介紹。

以上設計應用見解，是筆者對國家規范關于非手動開關規定與液壓腳踏節水潔具控制原理的理解結合，拋磚引玉，僅供設計參考，如有不正確，歡迎一起探討。
