1.前言

新水封理論（詳見《給水排水》2009年第三期“排水系統水封設計新概念”一文，以下簡稱“新概念”）適用于建筑排水系統水封的設計、保護，能夠提高水封的安全度和排水立管的排水能力，并將改變我們對建筑排水立管內氣壓波動狀況的認識。這個理論可以把我們從水封的認識誤區中解脫出來。

2. 關于水封的認識誤區

關于排水系統的水封，我們的傳統認識中有五個誤區。這些誤區中，有的僅僅在特定的點上成立，有的則是邏輯上不相關。

2.1誤區一  水封深度越小，水封排水能力越大，而水封阻止管內氣體逸出的能力越低。反之亦然。

2.2誤區二  排水立管排水時管內負壓一定不能穿透水封，否則，水封必然會因管內負壓的抽吸而喪失^［1］。

2.3誤區三  水封只有耐住了管內-40mmH₂O的負壓，才能耐住管內40mmH₂O的正壓^［1］。

2.4誤區四  負壓抽吸、正壓噴濺、自虹吸、慣性晃動、蒸發和毛細作用等6項因素會對水封產生不利的影響^［2］。

2.5誤區五  水封深度不得小于50mm^{［1］［2］［2］}。

3.討論

新的水封理論（詳見“新概念”文）可以有效的擺脫這5個誤區對我們的束縛。

3.1對于誤區一，實際上水封深度越小，水封排水能力越大，但水封的正壓阻氣性能不一定降低。

通過對水封的研究和試驗測試，我們得到了下面表1和表2的數據^［4］。

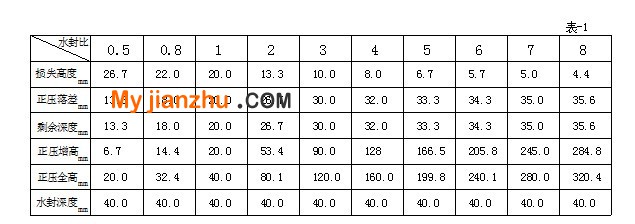

若設定水封深度為40mm，則有表-1如下：

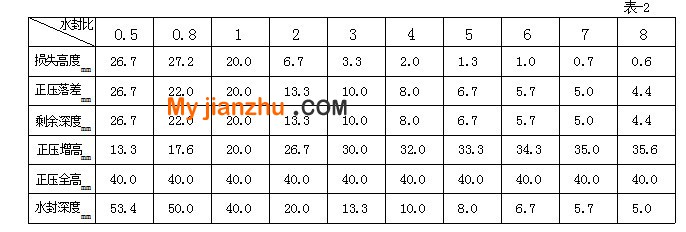

若設定剩余水封耐管內正壓40mmH₂O，則有表-2如下：

注：損失高度-負壓抽吸后的水封剩余深度與水封深度40mm的差；正壓落差-水封剩余深度耐管內正壓40mmH₂O時水封內室水面的落差；正壓增高-水封剩余深度耐管內正壓40mmH₂O時水封外室水面的上升高度；正壓全高-水封耐最大管內正壓時的水柱高度，為剩余深度與正壓增高之和；水封深度-水封滿水時的有效深度。

通過對水封的研究，我們發現，改變水封內、外室水面的比值（水封比）后，水封的性能會出現人們不曾關注過的變化。加大水封比后，所需的水封深度可以相應變小，水封排水能力會增大。水封比越大，所需的水封深度就越小，水封排水能力就越大。

盡管加大水封比后，水封的深度變小了，負壓抽吸時水封會被穿透，但是水封的剩余深度恢復的正壓阻氣性能仍可以得到充分保證。例如：

水封比為5時，盡管水封深度僅為8mm，水封剩余深度僅為6.7mm，水封仍能耐住管內40mmH₂O的正壓。見表2。

然而，水封比過小，比如水封比為0.5時，盡管水封深度已達40mm，但經過管內-40mmH₂O的負壓抽吸后，水封剩余深度僅為13.3mm，水封剩余深度抗管內正壓的能力也僅為20mmH₂O。見表1。

如果我們要求水封剩余深度抗管內正壓的能力為40mmH₂O，當水封比為0.5，則水封深度必須達到53.4mm以上，經-40mmH₂O的管內負壓抽吸后，水封剩余深度為26.7mm，見表2。

3.2對于誤區二，通常我們習慣以鐘罩式地漏的水封為例來說明水封是不能負壓穿透的，因?yàn)殓娬质降芈┑乃庖坏┍回?fù)壓穿透，水封水就會被抽吸殆盡，水封喪失。其實，鐘罩式地漏的水封只是水封的一種。鐘罩式地漏的水封之所以一旦被穿透就會被吸干，是因?yàn)樗牡乃獗冗^小造成的。改變它的的水封比，情況就會不一樣了。

依據新的水封理論設計的水封（包括鐘罩式地漏的水封），加大了水封比，水封就有了以下特性：

a.允許負壓抽吸穿透向管內進氣；

b.利用虹吸的抽吸作用增加水封排水量且允許虹吸穿透向管內進氣；

c.系統壓力消失后水封剩余深度仍能恢復抗管內正壓所需的能力。

所以，測試新式水封排水系統的立管最大排水能力時可以不必關注負壓時水封穿透與否，而是應該著重關注于系統壓力消失后，水封剩余深度能否有抵抗管內正壓的所需的能力。

換言之，傳統理論測試排水立管最大流量時，是將管內壓力波動控制在±40mmH₂O以內。而測試新式水封排水系統的排水立管最大流量時不必再控制負壓值，而是控制：a. 排水立管排水時管內正壓力不能夠突破40mmH₂O（純新式水封的排水系統此值可以再大些）；b. 系統壓力消失后的水封剩余深度必須能夠抵抗不小于40mmH₂O的管內正壓的能力（純新式水封的排水系統此值也可以再大些）。此時立管流量即為新式水封排水系統排水立管的最大流量。

基本理念的不同導致了客觀效果的不同。一個是水封不能負壓穿透，一個是水封可以或需要或必須負壓穿透向管內補氣。其客觀效果是排水立管最大排水能力勢必會從傳統的“管內負壓不突破±40mmH₂O”時的流量水平，提高到一個新的流量水平。

3.3對于誤區三，當我們依據新的水封理論，對排水系統中所有的水封進行優化設計（加大水封比）后，水封能夠耐住管內正壓40mmH₂O與水封是否能夠耐住管內負壓-40mmH₂O之間就沒有了必然的聯系。也就是說水封能抗住管內40mmH₂O的正壓，并不需要水封一定要抗住管內-40mmH₂O的負壓。

比如，當水封比為5時，水封在管內-8mmH₂O的負壓時就開始穿透了。當水封比為8時，水封在管內負壓僅為-5mmH₂O時就開始穿透了。隨著水封比的不同，水封開始穿透的管內負壓值都會不同。他們都沒有抗住管內-40mmH₂O的負壓，但都能抗住管內40mmH₂O的正壓。

所以說水封的抗管內正壓40mmH₂O與抗管內負壓-40mmH₂O二者不相關，沒有邏輯關系。

按新的水封理論設計的水封，在負壓抽吸穿透和虹吸穿透后，其剩余深度仍能恢復抗管內正壓的能力，水封變成了具有類似吸氣閥單向進氣功能的“補氣水封”。這個特性有助于平衡立管內的負壓。

3.4對于誤區四，在我們依據新的水封理論，對水封進行優化設計時，傳統的6項破壞因素中的自虹吸和負壓抽吸，已不再是力求避免的不利因素，而是有利因素，要充分的利用。這有助于提高水封的排水能力，同時，平衡管內負壓，提高排水立管的排水能力。

關于慣性晃動、正壓噴濺、蒸發和毛細作用，水封加大了水封比后，也有了水到渠成的、更好的保護。對于本人在研究中新發現的水封破壞6項因素之外的另一個水封破壞因素“負壓噴濺”，也有了更好的利用和保護。

3.5對于誤區五，在對水封進行深入研究后發現，“水封深度不得小于50mm”也是有待于商榷的。

我們知道，水封的真實意義（或功能）是當管內壓力大于外界壓力時，阻止管內的氣體逸出，污染室內空氣。所以我們最為關注的應該是管內正壓時水封的表現。對于管內負壓時水封的表現，我們則要求水封在管內負壓作用后，不能喪失阻止管內氣體逸出的功能。換句話說，不管管內壓力如何變化，水封都必須能夠阻止管內氣體逸出。至于室內空氣通過水封的負壓穿透進入管內，我們完全沒有必要去禁止。

我們期待水封的耐管內正壓的能力是不小于40mmH₂O。我們關心的是水封剩余深度耐管內正壓時的表現，我們最終期待的是水封能防止管內濁氣逸出污染室內空氣。可是我們?yōu)槭裁床幻髡f呢？為什么不直接關注水封剩余深度耐管內正壓時的表現呢？

很多國家都規定建筑排水系統水封深度不得小于50mm。而水封深度50mm的真實含義，是在水封理論深度40mm的基礎上增加了25%的為六項不利因素預留的安全裕量，既40mm+40mm*25%=50mm。現階段為了敘述方便，我們暫時忽略預留量，暫時設定水封深度為40mm。

過去，我們沒有水封比概念。我們把常見的管式存水彎水封（S彎，水封比等于1）這個特例的表現當成了定律。40mm理論水封深度的管式存水彎水封經過管內-40mmH₂O的負壓抽吸后，水封的剩余深度是20mm，仍然可以耐住管內40mmH₂O的正壓。在建立了水封比概念后，我們發現管式存水彎水封的這個現象僅僅在水封比等于1時成立，水封比大于1和小于1時都不成立。

比如，管式存水彎水封，水封比為1，水封深度40mm。在經過了管內-40mmH₂O的負壓抽吸后，水封剩余深度20mm，仍然能夠耐住下一次的管內40mmH₂O的正壓。

但是，當水封比為5時，耐管內正壓40mmH₂O所需的水封深度僅需要8mm，而不需要40mm，經過管內-40mmH₂O的負壓抽吸后，水封剩余深度也不再是20mm，也仍然能夠耐住下一次的管內耐管內40mmH₂O的正壓。如果我們一定要設40mm的水封深度，那么，水封的下部將有32mm的高度屬于無用配置。

如果我們要求水封剩余深度抗管內正壓的能力不小于40mmH₂O，若水封比為0.5時，其水封深度則必須達到53.4mm以上，而不是40mm，經-40mmH₂O的管內負壓抽吸后，水封剩余深度為26.7mm，才能夠耐住下一次的管內40mmH₂O的正壓。

依據新的水封理論，隨著水封比的不同，所需的水封初始深度也不同。在同樣抗住管內正壓40mmH₂O的前提下，水封比為1時，水封初始深度需要40mm，水封比為5時，水封初始深度為8mm，水封比為10時，水封初始深度4mm即可滿足需要。當然，應用到水封設計時需要增加一個安全系數。

4.水封比理論可以把我們從固有的認識誤區中解脫出來

水封比理論讓我們重新認識水封，全面了解水封的屬性，從固有的認識誤區中解脫出來。

4.1 對誤區一的效果

依據水封比理論，加大水封的水封比后，水封所需的初始深度相應變小。在保證水封的耐管內正壓力的能力的同時，也提高了水封自身的排水能力。

4.2 對誤區二的效果：

既然新式水封要利用負壓抽吸和自虹吸，系統內的壓力消失后，其剩余深度必須能自動恢復抗管內正壓的能力，那么，我們測試新式水封排水系統排水立管的排水能力時就不必再關注水封是否被負壓穿透。

比如，系統內有傳統水封，測試立管排水流量的邊界條件為“管內正壓不大于40mmH₂O”和“水封剩余深度能抗管內正壓力不小于40mmH₂O”。若系統內沒有傳統水封，則這二個壓力值可以制定的高一些。

我們可以假想一下，如果新式水封排水系統能滿足“水封剩余深度耐住管內正壓的能力不小于100mmH₂O”和“管內正壓不大于100mmH₂O”這二個邊界條件，那么這個單立管排水系統的排水能力勢必會是一個令人驚訝的高度，甚至有可能不需要再考慮加設通氣管系的問題。

4.3 對誤區三的效果：

依據新的水封理論，在保證水封剩余深度能耐住的管內正壓不小于40mmH₂O的前提下，隨著水封比的逐漸加大，與之對應的水封深度會越來越小。這就意味著水封在負壓抽吸穿透時或自虹吸末期負壓抽吸穿透時的負壓值也越來越小。換言之，當管道內的負壓值還很小，室內氣體就開始穿透水封進入管內，平衡管內的負壓了。水封雖然沒有了耐住管內-40mmH₂O的負壓的能力，卻有耐住管內正壓不小于40mmH₂O的能力。所以，“水封能耐住管內40mmH₂O的正壓，它就必須能耐住管內-40mmH₂O的負壓”的不妥的，水封的“耐管內正壓”和“耐管內負壓”之間是沒有必然的邏輯關系的。

4.4 對誤區四的效果：

對于水封的6項破壞因素，新水封理論不再是力求避免，而是立足于利用，無利用價值再預防和保護。

關于自虹吸  加大水封比后，水封可以借助虹吸的負壓抽吸作用，來提高自身的排水能力，并允許自虹吸末期的負壓抽吸穿透。

關于負壓抽吸  加大水封比，水封所需的初始深度相應變小。水封會在很小的管內負壓作用下被穿透并向管內輸送大量的空氣（類似吸氣閥），及時平衡和緩解管內的負壓。這個特性會為提高排水立管的最大排水能力提供上升空間。

關于慣性晃動  加大水封比后，水封因管內壓力波動影響而產生的晃動，會因?yàn)樗鈨?nèi)、外室水面大小的差異或不對稱而受到極大的制約。

關于正壓噴濺  加大水封比后，水封因管內正壓力的驟然影響而可能產生的噴濺，會因?yàn)樗馑萘浚ㄙ|(zhì)量）的加大，降低其運動加速度而受到制約。

關于蒸發  加大水封比后，水封水的蒸發，會因?yàn)樗馑萘康募哟蠖鄬?duì)減弱。雖然其絕對蒸發量沒有變，但相對值卻變小了，與其蒸發量相對應的水封深度損失也相對變小了，水封抗蒸發的能力也就相對提高了。

關于毛細作用  加大水封比后，水封水因毛細作用而損失的量，會因?yàn)樗馑萘康募哟螅鄬?duì)變小了，水封抗毛細作用的能力相對提高了。如果適當加長水封出水堰口的長度，可以徹底消除毛細管現象。

關于負壓噴濺  水封在負壓抽吸穿透時和自虹吸末期抽吸穿透時，都有一個“負壓噴濺”現象。水封深度越大、內室流道越狹窄，這個“負壓噴濺”現象對水封所造成損失越大，要遠遠大于“正壓噴濺”所造成的損失。因?yàn)楸?ldquo;負壓噴濺”吹跑的水封水進入了管道而徹底的損失掉了。隨著水封比的加大，所需的水封深度相應變小，水封內室的流道也會越來越寬，被“負壓噴濺”吹跑的水封水會越來越少。當水封深度小到一定的程度，氣體基本上是拂水面而過，水封水基本不損失。

4.5 對誤區五的效果：

水封比理論改變了我們對水封的關注點。傳統理論關注水封能否耐管內-40mmH₂O的負壓，并以此來證明水封能否耐住管內40mmH₂O的正壓。水封比理論直接關注水封能否耐管內正壓40mmH₂O，不關注水封能否耐得住管內-40mmH₂O的負壓。因?yàn)樗饽芊衲妥」軆?nèi)40mmH₂O的正壓，與水封的水封比以及相對應的水封深度直接相關，與能否耐住管內-40mmH₂O的負壓不相關。水封比越大，相對應的水封深度會越小，與水封深度必須是40mm或50mm沒有關系。

5. 水封比理論的工程意義

依據新的水封理論設計的水封，其具備的功能，可以完成《排水系統水封保護設計規程》CECS 172:2004中第4節“水封保護措施”中的全部問題。

“規程”第4節“水封保護措施”中說：

4.0.2為防止因負壓抽吸而導致水封破壞，宜采取下列一項或多項措施：

1.設置完善的通氣系統；

2.采用水封深度較高、存水量較多的存水彎；

3.加大排水立管和排水橫管管徑；

4.設置吸氣閥；

5.采取特殊單立管排水系統；

6.采用雙通道存水彎或防虹吸存水彎；

7.不在連接偏置管的水平管段中接入排水支管。

新的水封理論對這些“措施”均有全新的詮釋。“規程”中的這些措施都是用來解決排水立管負壓?jiǎn)栴}的，而新式水封對排水立管負壓?jiǎn)栴}有很好的緩解作用。

水封雖小，意義重大。水封問世三百年，被關注了一百年，被誤解了一百年。

水封，直接關系到人的居住環境和身體健康。它是建筑排水系統立管排水量的關鍵性控制因素，也是高層建筑排水系統整體性能提高的瓶頸。水封，扼住了高層建筑排水工程造價的咽喉。

6. 結論

6.1傳統的水封理論將我們引入了誤區，客觀上直接影響了高層建筑排水系統整體性能的提高。新的水封理論為排水立管通水能力的提高提供了上升的空間。

6.2新的水封理論會對建立在傳統水封理念基礎之上的建筑排水理論、排水立管流量測試以及水封性能評估、檢測產生積極影響。

6.3 新的水封理論會通過提高排水立管的通水能力，少用或不用通氣管系，直接影響高層建筑排水系統的工程造價。

參考文獻：

1.中華人民共和國城鎮建設行業標準 《地漏》CJ/T 186?2003

2.中國工程建設標準化協會標準《排水系統水封保護設計規程》CECS172:2004

3.中華人民共和國國家標準 《建筑給水排水設計規范》GB50015?2003

4.賀傳政，賀冠男.排水系統水封設計新概念.給水排水，2009，37（3）.
