嚴寒地區關于傳染病醫院環境防控的思考 ——傳染病醫院負壓隔離病房改造項目暖通設計

作者:myjianzhu發布日期:2024-04-10 語言朗誦 評論收藏 0

中國建筑東北設計研究院有限公司  侯鴻章 周慧鑫 張鵬 劉曉暉 楊磊

       【摘  要】介紹了我院在新冠疫情初期,承接了沈陽市第六人民醫院(傳染病醫院)4號樓負壓隔離病房改造項目暖通空調設計總體情況,從能耗計算、通風量計算兩個方面對嚴寒地區傳染病醫院的環境防控進行思考、分析。

       【關鍵詞】負壓隔離病房  環境防控  暖通設計  嚴寒地區  新風能耗

Abstract:Presents the overview HVAC design of the reconstruction project of negative pressure isolation ward in 4th Building of Shenyang Sixth People's Hospital (infectious disease hospital) in the early stage of the 2019-nCoV situation, and analyzes the environmental prevention and controlling of infectious disease hospitals in severe cold area from two aspects of energy consumption calculation and ventilation calculation.

Key words:Negative pressure isolation ward , environmental prevention and controlling, HVAC design, severe cold area, fresh air energy consumption

一 引言

       新冠疫情在國內發展初期,我院承接了沈陽市第六人民醫院(傳染病醫院)4號樓負壓隔離病房改造項目。嚴寒地區獨特的氣候特征,使得在執行現行規范中發現冬季能耗問題十分突出,因而基于對本項目在設計、建造、調試和運行等方面全過程實踐,有必要從通風量計算和能源使用方面進行思考與分析,為將來疫情防控建設提供適宜于嚴寒地區的經驗,以滿足醫療隔離、救治、防護的目的。

二 工程項目

       1、項目概況及背景

       沈陽市第六人民醫院(傳染病醫院)4號樓為1989年建成的磚混建筑,總建筑面積為4900m2,共4層。設計任務是將原來普通病房樓改造為應急負壓病房樓,初步確定按醫療流程分清潔區、半污染區、污染區,共設48間負壓隔離病房。

       本項目由于疫情防控需求,具有工期緊(實際設計施工圖周期總計僅12天),設計條件受既有建筑、市政條件、施工、采購等實際條件制約的特點,同時本項目要求設計與現場施工同步進行,進一步增加了設計難度。

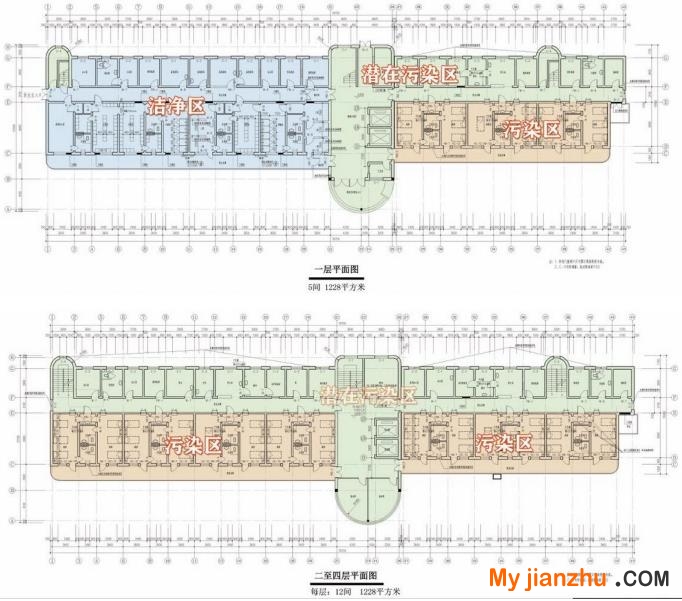

圖1 負壓隔離病房改造功能分區平面圖

       2、執行的規范、標準

       針對醫療建筑國家、行業及地方出臺了眾多的設計規范及標準,新冠疫情期間不同機構、組織也陸續發布了醫療類建筑暖通相關建設標準、指南以適應新冠疫情條件下負壓隔離病房技術要求。而目前不同規范對于負壓隔離病房的換氣次數、壓差等參數的規定及表述存在差異,使得在操作執行層面需要因地制宜根據實際情況判別、執行。本項目執行規范、標準的確定主要基于以下幾個方面考慮:

       (1)保證結構安全,保證消防、舒適標準不降低;

       (2)滿足負壓隔離病房相關要求以及排放要求;

       (3)滿足舒適性(供熱、供冷)要求。

       因而在本項目設計施工周期(2020年1月28日~2月10日)主要參照執行以下規范、標準及指南作為本項目暖通設計依據:

表1 醫療類建筑相關主要建設標準

       3、設計要點

       本項目為改造項目,一方面暖通設計在滿足隔離病房規范要求的前提下盡可能利用原系統,故保留原病房樓風機盤管系統,作為房間溫度調節控制的補充。增設機械送風、機械排風的直流通風系統,控制空氣壓力從清潔區、半污染區、污染區依次降低。另一方面,本項目須滿足快速建造要求,以安全可靠、便于快速建造為前提,選用能源以電力為主,選用設備隨時根據招采情況調整、修改,整個設計過程貫穿于本項目啟動、施工、驗收到移交使用全過程。

       基于以上改造需求和現狀,暖通專業設計重點從以下幾個方面進行改造:

       冷熱源系統:本樓的空調冷熱負荷均由原有系統負擔,增設的通風空調系統設置獨立的冷熱源。立足節能,冷熱源釆用空氣源熱泵機組來負擔新增新風負荷。機組單臺制冷量為136KW,單臺制冷用電量42KW,制冷工況COP值為3.24W/W,空調冷水溫度7/12℃;單臺制熱量為144KW,單臺制熱用電量47KW,制熱工況COP值為3.06W/W,空調熱水溫度50/45℃,共30臺機組設于室外地面(原理圖見圖2)。

       新風系統:設計初期均配備加熱、冷卻功能,新風采用電預熱、電極加濕,后期由于現場電力條件緊張,取消直接電預熱,采用空氣源熱泵熱水供熱,以降低電力使用。新風系統按清潔區、半污染區、污染區分區設置獨立直流系統,設變頻調速控制,各層按每個護理單元設置1~2套新風系統,取風口設于北側本層。清潔區新風經粗、中效過濾器兩級處理,半污染區、污染區新風經粗、中、高效過濾器三級處理。

       排風系統:按清潔區、半污染區、污染區,分區設置并引致屋面高空排放。半污染區、污染區的緩沖間、病房按病房設置獨立的排風系統,排風經高效過濾、殺毒,風機設置在排風末端的污物走廊內,一用一備,并配變頻調速裝置。醫護走廊增設排風,以方便控制分區壓力梯度(原理圖見圖3)。

       水系統:考慮嚴寒地區特殊性,水系統安全性,采用25%乙二醇水溶液水系統。

       負壓隔離病房末端:送、排風高效過濾風口與房間充分結合,均設于末端與房間共同組成密封體,確保污染不擴散。


圖2 空調水系統原理圖

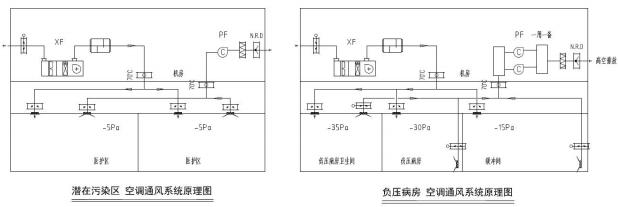

圖3 空調通風系統原理圖

三 傳染病醫院環境防控問題思考

       從目前傳染病房設計及改造設計經驗來看,負壓隔離病房及傳染區、非傳染區通風均需要較高的換氣次數來降低感染風險,而較高的換氣次數會導致通風系統的能耗增加;嚴寒地區冬季室外溫度低的氣候特征,使得冬季在通風量基礎上須滿足防凍及舒適性要求,新風必須經過加熱才能滿足溫度需求,因而能耗高成為嚴寒地區傳染病醫院環控的突出問題,有必要對此進行分析研究,制定針對嚴寒地區的規范、標準,選擇合適技術措施兼顧疾病防控要求及運行節能要求。

       1、新風加熱能耗問題

       現行規范針對傳染病醫院換氣次數均較大,《傳染病醫院建筑設計規范》GB50849-2014對換氣次數(新風量)規定:非呼吸道傳染病區3次/h,呼吸道傳染病區6次/h,負壓隔離病房12次/h。《醫院負壓隔離病房環境控制要求》GB/T 35428-2017對換氣次數(新風量)規定“負壓隔離病房污染區和潛在污染區的換氣次數宜10~15次/h,人均新風量不應少于40m3/h。負壓隔離病房清潔區的換氣次數宜為6次/h~10次/h。”較大的換氣次數在冬季須做加熱處理以滿足室內環境需求,由此產生的運行費用高。

       據此本文計算新風加熱能耗選取計算模型條件為:室內設計溫度20℃,電價取0.53元/kwh,室內凈高2.6m,室內面積25m2。比較東北地區主要城市(沈陽、大連、長春、哈爾濱)在2次、3次、6次及12次換氣次數和對應采暖期條件下,計算其單位面積新風量、單位面積新風加熱量、供暖季新風加熱量和供暖季運行費用(見圖4-圖7)。


圖4 單位面積新風量指標                                 圖5 單位面積新風量加熱量指標

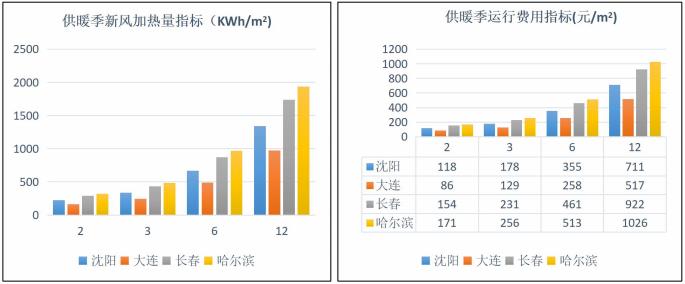

圖6 供暖季新風加熱量指標                                 圖7 供暖季運行費用指標

       可以看出隨換氣次數的增加,單位面積新風量指標增大,由此帶來相應的新風能耗增加顯著,計算模型條件下以沈陽為例,12次/h換氣次數負壓隔離病房,供暖季運行費用指標達711元/m2(電價取0.53元/kwh計算),冬季室外計算溫度越低地區,能耗增加越大,由此可見有必要在傳染病醫院建設改造過程中選擇合適的能量供應方式,制定相應嚴寒地區標準規范,根本上保障嚴寒地區在不利條件下安全可靠運行,同時降低系統能耗,因此從系統設計角度建議從以下幾個方面解決:

       (1)采用高效供熱系統,提高能源利用率;

       (2)做好新風、排風的熱回收應用;

       (3)加強新風防凍措施,最冷季的系統運行可靠性;

       (4)探索嚴寒地區適用的規范、標準。

       2、傳染病防控計算思考

       目前設計規范對于空氣傳播傳染病防控,可使用的控制方法有稀釋類、氣流組織控制類、過濾類、溫濕度控制類、消殺類等。若將防、控二者區分,從傳染病防護方面考慮,主要是通過通風手段,采用較大換氣次數稀釋污染物濃度,同時考慮合理氣流組織方式提高通風效率、降低感染風險;從傳染病控制方面,在空氣處理過程中使用高效過濾、消殺的方式達到控制污染的目的。

       稀釋通風目前Wells-Riley風險預測模型是較為公認的感染風險預測方式,它是在1978年基于quanta的概念提出,利用概率的方法確定空氣傳染病的感染概率。Wells-Riley模型成功預測和驗證了美國紐約州羅切斯頓附近一所郊區小學的麻疹爆發情況,該方程及改進方程也被廣泛預測各個空氣傳染疾病的爆發情況[1-2]

       Wells-Riley風險預測模型見下式

       P=C/S=1-exp(-Iqpt/Q)

       式中,C——一次爆發中新產生的被感染人數;

                S——總的易感人數;

                I——感染人數

                Q——房間通風量(m3/h);

                q——一個感染者的quanta產生率;

                p——呼吸通風量(m3/h);

                t——暴露時間。

       quanta定義為單位時間內,當每個動物吸入1 quanta量的傳染源,會有63.2%的動物被感染,即平均感染概率服從Poisson分布,不同傳染疾病呼吸通風量及quanta產生率見表2,本文假定病毒產生率為12600。

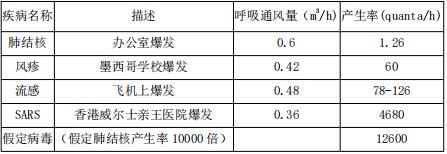

表2 肺結核、風疹、流感及SARS的呼氣通風量及quanta產生率[3]

       根據以上傳染疾病產生率(quanta值)不同,在呼吸通風量為0.6m3/h條件下,利用風險預測模型計算不同房間通風量(人數4人,人數40人)及不同暴露時間(2.4h,12h)下的感染概率(見圖8-圖11)。

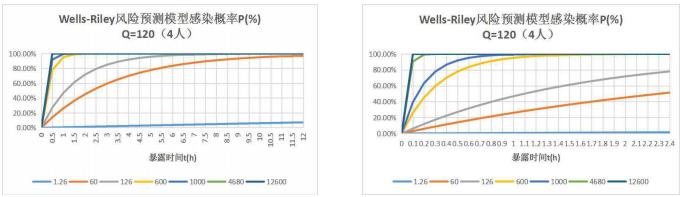

圖8 通風量120m3/h(4人)暴露時間12h                    圖9 通風量120m3/h(4人)暴露時間2.4h

圖10 通風量1200m3/h(40人)暴露時間12h                   圖11 通風量1200m3/h(40人)暴露時間2.4h

       可以看出,對于不同傳染疾病,產生率quanta值變化很大,是影響感染率的決定因素;暴露時間和房間通風量是影響感染率的主要因素;個體呼吸通風量亦對封閉空間內感染率有影響,但變化不大。對于較高quanta值的傳染疾病,只要有傳染源存在,封閉空間內感染率將很高,僅靠通風難以解決交叉感染問題,應采用戴口罩、防護服等方法避免感染;對于較低quanta值的傳染疾病,暴露時間、房間通風量亦對封閉空間內感染率有影響。

       因此筆者從傳染病防控角度建議應根據不同疾病傳播特性,做相應的模型修正,以此為依據選擇適宜的稀釋通風量;在建筑內部引入室內凈化過濾器處有效消殺的理念,明確提出新風換氣次數、過濾換氣次數在一定范圍內的有效替代,以控制較大通風量帶來能耗高的問題;建議結合目前標準規范,設計平時、疫情兩套系統,便于快速轉換。

四 結語

       在沈陽第六人民醫院改造項目設計中由于經驗不多、時間倉促、認知有限,尤其是改造項目現場情況更復雜,更受限,有必要以此為經驗在新建醫療建筑中加以應用、完善,我院以此經驗總結編制了《應急疫情防控病房設計指南》。

       嚴寒地區的氣候特點決定了在高換氣次數條件下能耗高的問題突出,由此反映在醫療建筑,特別是傳染病醫院隔離病房在暖通系統設計中需要因地制宜解決實際問題,有必要在基礎理論和對傳染病認知的基礎上探索適宜嚴寒地區氣候特征的標準、規范。因此建議一方面,采用高效供熱系統,提高能源利用率,加強新風防凍措施,保證最冷季的系統運行可靠性;另一方面,根據不同疾病傳播特性,做相應的模型修正,通過加入室內凈化消殺手段等效通風量,滿足傳染病防控要求同時兼顧系統的節能運行。

參考文獻:

[1] Fennelly K P, Martyny J W, Fulton K E, et al. Cough-generated aerosols of mycobacterium tuberculosis: a new method to study infectiousness [J]. Am J Respire Crit Care Med, 2004, 169(5):604-609.
[2] Riley E C, Murphy G, Riley R L. Airbase spread of measles in a suburban elementary school [J]. Am J Epidemio, 1978,107(5):421-432.
[3] Qian H, Ventilation for airbase infection in hospital environment [D]. Hong Kong: Department of Mechanical Engineering of University of Hong Kong, 2007.

       備注:本文收錄于《建筑環境與能源》2020年10月刊 總第37期(第22屆全國暖通空調制冷學術年會文集)。版權歸論文作者所有,任何形式轉載請聯系作者。
