塔安塔吊安全監控系統硬件組成：

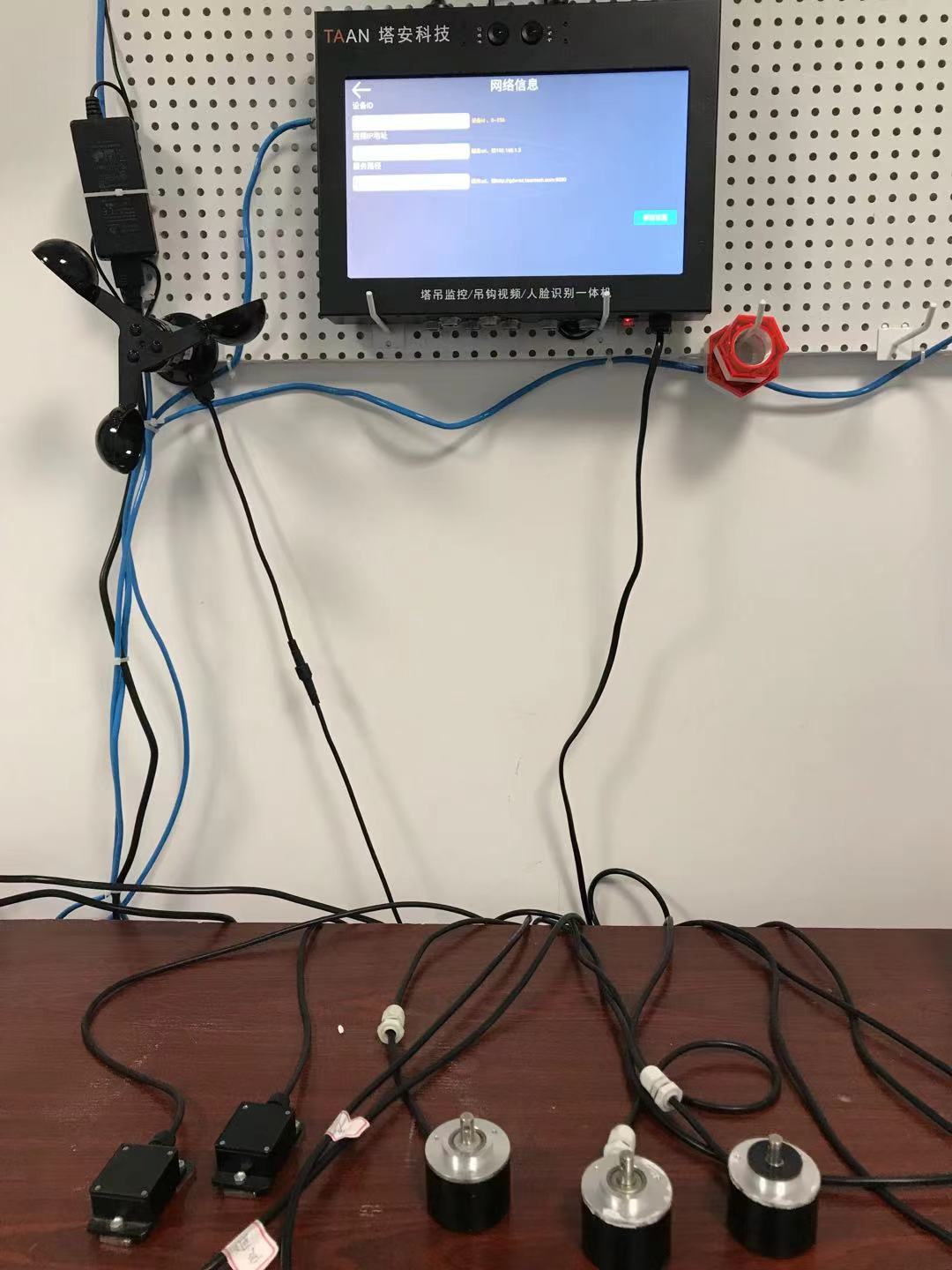

塔安塔吊安全監控系統由顯示主機、轉角傳感器、傾角傳感器、稱重傳感器、變幅傳感器、高度傳感器、風速傳感器組成。

塔吊安全監控系統功能：

塔吊運行數據采集及實時顯示

   通過精密傳感器實時采集吊重、變幅、高度、回轉轉角、塔身傾斜角度、環境風速等多項安全作業工況實時數據，LCD顯示屏以圖形數值方式實時顯示當前實際工作參數和塔吊額定工作能力參數，使司機直觀了解塔吊工作狀態，正確操作。

單機運行狀態監控

監測單臺裁員的運行安全指標，包括吊重、起重力矩、變幅、高度、工作回轉角、塔身傾斜角度及作業環境風速，在臨近額定限值時發出語音、聲光預警和報警。

單機防碰撞監控

監測單臺塔吊與建筑物的干涉防碰撞、禁行區域、塔吊自身各種限位，在監控額定限值時發出語音、聲光預警和報警。

塔吊群防碰撞

監測塔吊群實時干涉作業的情況，使塔吊司機直觀全面地掌握周邊塔吊與本機塔吊當前干涉情況，并在發現碰撞危險時自動進行語音、聲光預警和報警。

塔吊頂升、拆卸監測模式

監測塔吊頂升或拆卸過程中需要的環境風速、平衡力矩等參數，并實時上報安監部門，在偏離安裝需求參數時進行語音、聲光預警和報警，確保塔吊頂升、拆卸操作的安全。

安全黑匣子

終端能存儲40小時最近工作循環參數，并可以通過外部接口將工作循環參數導出，以便進行安全分析。

遠程可視化監控平臺

塔吊運行數據和報警信息通過GPRS無線網絡實時傳送回監控平臺，基于GIS技術實現塔吊安全運行可視化遠程監控。監控平臺數據庫完整存儲塔吊運行的全部歷史數據，可根據需要進行各種綜合查詢，并能輸出書面報表和電子表格。

手機短信報警告知

違規操作發生時，系統觸發手機短信告警，向有關人員自動發送手機短信，實時告知報警內容。

塔安塔吊安全監控系統特色：

全內置雙 USB200W28MM 寬動態雙目紅外人臉攝像頭，識別率>99.98%，識別速率<200ms

11.6 寸夏普 1920x1080720P IPS 電容防強光高亮寬溫觸摸屏

內置 220V 防 380V 進電自復位過欠壓保護器

內置 2200mhA 緊急狀態供電鋰電，斷電信號上傳

高/幅/回三限位均采用齒輪多圈絕對值編碼器，支持斷電記錄功能

內置傳感器狀態檢測主板，離線、故障設備顯示，支持遠程顯示

內置控制電路，可并入塔機監控系統進行遠程或報警控制塔吊運行

四核處理器運行內存 2G 儲存 8G，滿足本地黑匣子數據 6 個月工作狀態循環存儲

主板支持本地視頻信號輸入顯示（吊鉤視頻/駕駛室視頻等），首頁多屏切割界面

支持多功能行程限位器、電子羅盤、編碼器多種配件互換，即插即用
