電機功率

7.5x2kw

工作電壓

380V

可調節型號

210/240/250/300mm

生產速度

4米/分

壓型軸徑

20道直徑80mm  實心軸滾壓成型

   成型輪

軸承鋼(Gcr15)淬火 精車 平磨鍍硬鉻處理

設備底架

400H鋼立板18mm焊接

傳動方式

1.2寸鏈條傳動

 剪斷機功率

5.5kw伺服跟蹤切斷

切斷系統

磨具材質：Gcr12.

壓板厚度

1.0-1.5mm鍍鋅板

成型部分

輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、快捷。

工作流程

開卷 ——伺服送料沖床沖孔——沖孔滾壓成型 ——自動切斷 ——成品出板

人工點固好工件，人工上卷，進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。

進料導向平臺

主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置。可通過手動螺桿機構調節導向位置，且左右獨立可調。

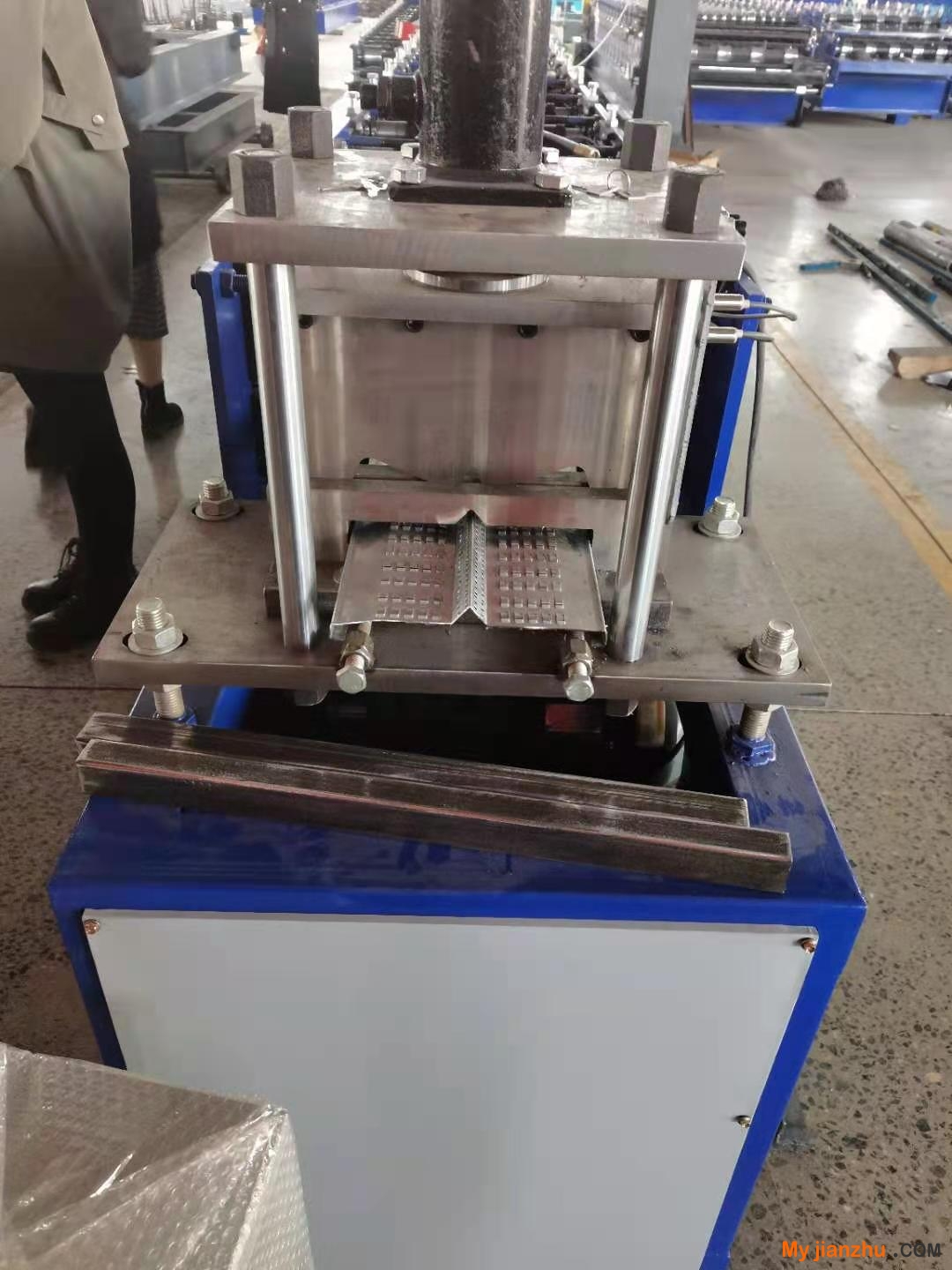

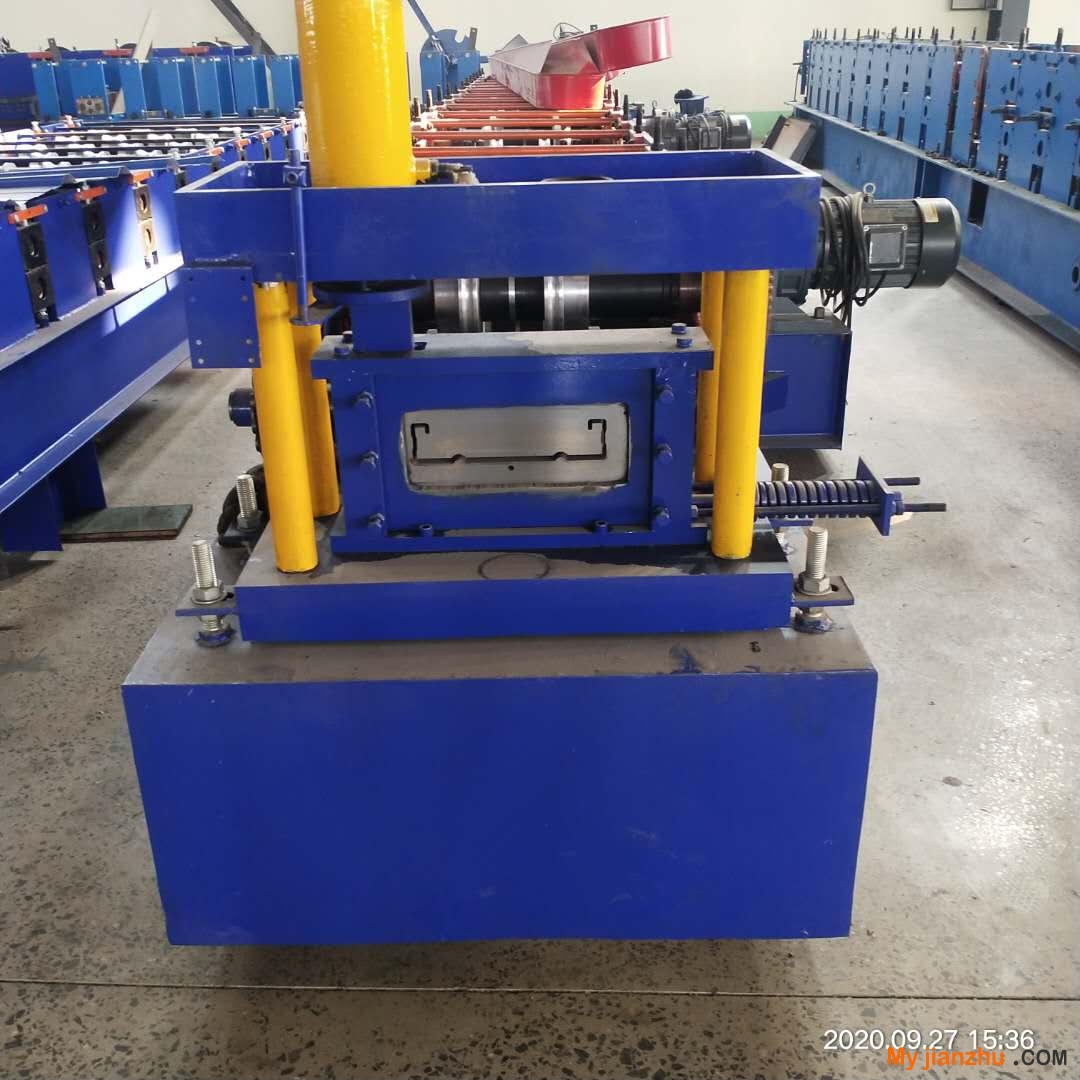

切斷系統

切斷系統由切斷機架，切斷模具，導向裝置和切斷油缸等組成

電控系統

采用信捷PLC控制 ，能實現整機自動化生產。可設定批次、工件長度、數量等。

操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。

變頻器

15kw臺達變頻可有效減少切斷長度誤差，性能穩定，

注意事項

供電電源輸入：三相380V  電網電壓波動：≤±10%

前后左右距離墻壁等遮攔物1米以上

售后服務

技術人員免費上門安裝、調試

整套設備重量約

10噸

工期

40個工作日

保修期

12個月
