T3300智能家居溫控解決方案介紹

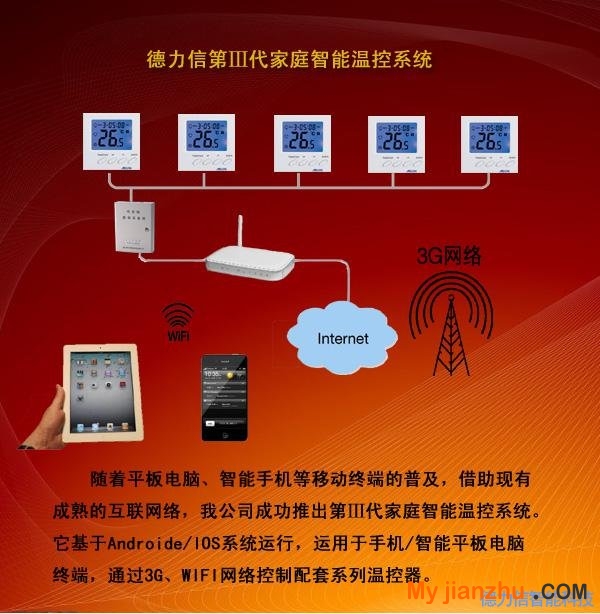

1、 系統的構造
這套系統在構造上簡單明了，前期不需要復雜的布線、后期不需要繁瑣的調試，非常利于各種類型客戶的接受。
       系統在整體上可以按  硬件模塊  和  軟件模塊  進行介紹。

硬件模塊：

n 聯網型溫控器                   -配套，外觀可選
n 網絡路由器                     -配套，需要配置網絡參數。
n 網絡數據服務器                 --配套，美國進口
n 控制軟件（集中管理軟件）       --配套，需要配置網絡參數。
n 控制終端（智能手機或平板電腦） --用戶自購(Android安卓操作系統)

2、聯網型溫控器

型號說明外觀R03包含：1、 電采暖所需要的一切功能。2、 輸出功率16A、或者30A（按要求選型）3、 RS485通訊功能(按要求選型)AC01包含：1、 電采暖所需要的一切功能。2、 輸出功率16A、或者30A（按要求選型）3、 RS485通訊功能(按要求選型)
可以通過網絡控制末端設備
●室溫校正補償功能（通過面板按鍵直接實現）
●采用高可靠性單片機，抗干擾性強
●具有溫度校準功能
●外殼阻燃材料PC+ABS
●標準86盒表面安裝，厚度僅為13mm
●通過安全性和高可靠性測試
●具有通信功能

· 技術參數
●感溫元件：熱敏電阻
●控溫精度：±1℃
●控溫范圍： 10~30℃
●測溫范圍： 1~50℃
●電源電壓：220V/AC   50HZ
●自耗功率：<1.5W
●外殼材料：PC+ABS（阻燃）
●外形尺寸：86mm×86mm×13mm （高×寬×厚）
●通訊：RS485接口

3、無線路由器


    使用無線路由器，需設置網關，用于構建無線網絡，進行數據的發送與接收。







4、網絡型數據采集器
特點：
美國原裝進口，產品質量值得信賴；
低功耗，綠色節能環保；
無噪音，保障用戶的睡眠質量；
內部綁定域名，高可靠性；

參數：
尺寸：350mm'' x 250mm'' x 140mm'' (長 x 寬 x 深)
供電需求：100-240V，50/60HZ交流電
內存：512 MB DDR3
存儲器：512 MB閃存
網絡：以太網
5、控制終端(手機或pad平板電腦)


基于 android系統的智能手機，平板電腦 。用戶可使用現有的終端或者根據需求購買，從網絡主機的特定地址下載軟件即可，使用非常方便。
軟件模塊
n 地暖控制
n 空調控制

通過主機特殊地址正確下載軟件之后，點擊桌面上的軟件可進入主界面（智能家居集中控制系統圖）
6、操作說明簡約介紹

（智能家居集中控制系統圖）

軟件的主界面：地暖控制 ，點擊相應的圖標可以進入到相應的控制界面，以下軟件界面為標準界面，可根據用戶的平面圖設計特定界面。


6.1、地暖控制

點擊  地暖控制  ，則進入 地暖控制主界面 （ 采暖集中控制系統圖）


                  （ 采暖集中控制系統圖）
   在地暖控制的主界面上，標注有各個房間的按鍵，點擊即可進入相應房間的地暖控制。

   當點開  客廳  按鍵 ，可進入客廳的地暖控制 （客廳采暖圖）

             （客廳采暖圖）
備注： 沒有采集到實際溫度時，軟件顯示房間溫度與設定溫度為22°C
