1 概述

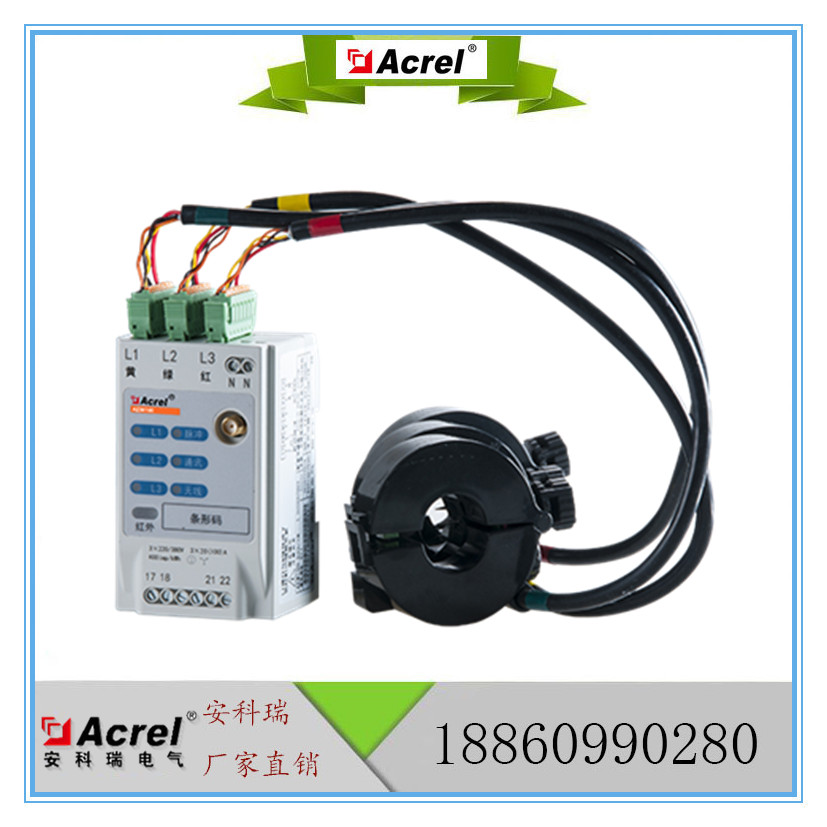

AEW100無線計量模塊主要用于計量低壓網絡的三相有功電能，具有RS485通訊和470MHz無線通訊功能，方便用戶進行用電監測、集抄和管理。產品具有精度高、體積小、安裝方便等優點。可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量，統計和分析。

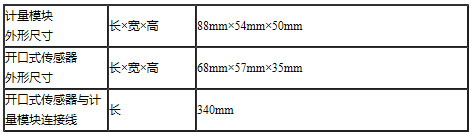

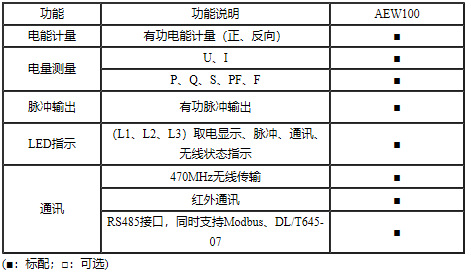

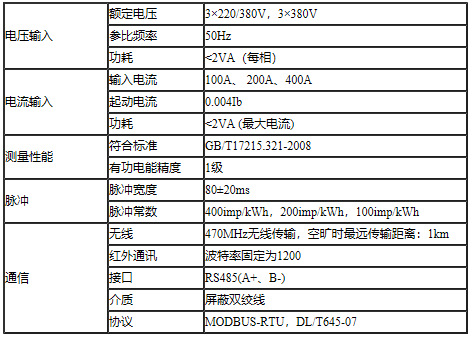

2 主要功能

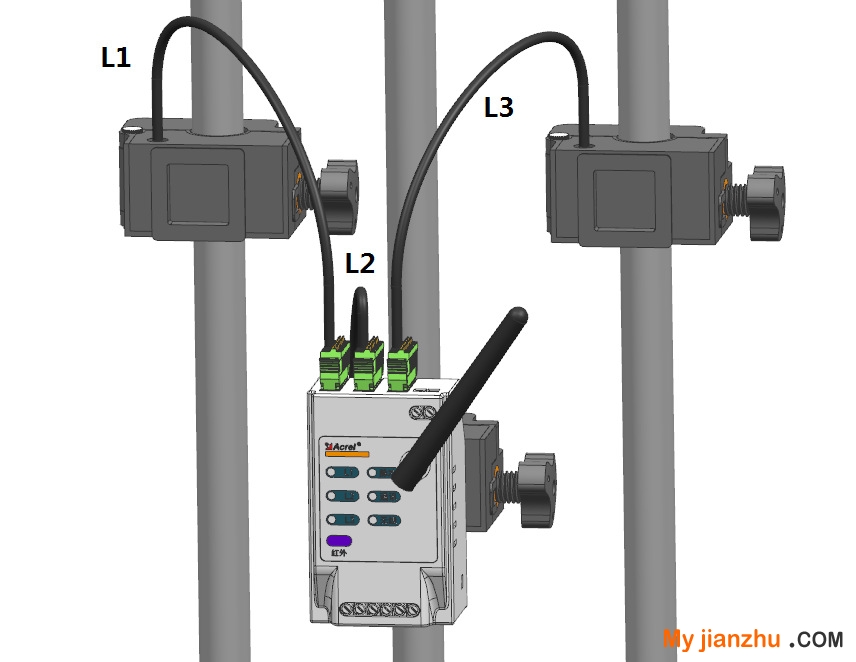

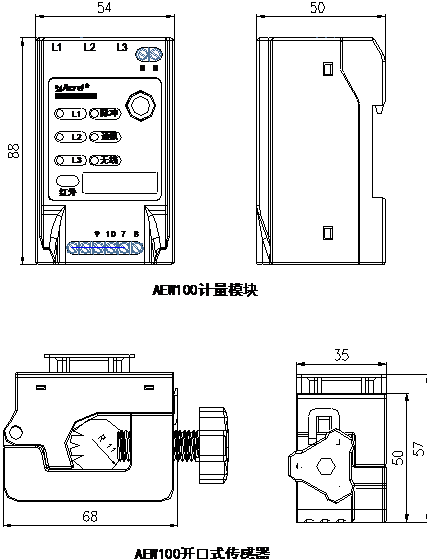

L1、L2、L3開口式傳感器分別通過穿刺接入A相、B相、C相線纜，其中A相傳感器通過穿刺線纜及N線端子取電為計量模塊供電，同時A相、B相、C相傳感器分別將電壓、電流信號通過信號連接線傳輸給計量模塊，計量模塊通過無線或者RS485方式將測試數據傳輸至后臺終端。
6 操作與顯示

說明：

6.1 LED顯示功能
在面板的左上方有六個LED指示燈，分別為：“L1”、“L2”、“L3”、“脈沖”、“通訊”、“無線”。
  “L1”：亮起時說明L1相取電成功；
  “L2”：亮起時說明L2相取電成功；
  “L3”：亮起時說明L3相取電成功；
  “脈沖”：每亮起一次，表示儀表輸出一個電能脈沖；
  “通訊”：當儀表通過RS485進行通訊時會閃爍；
  “無線”：當儀表通過無線模塊進行通訊時會閃爍。
