Q947F/Y電動法蘭固定球閥的詳細資料：

產品結構及用途
兩分式和三段式固定球閥又稱測裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方向。它的樞軸結構保證了準確的球體位置。標準閥座采用彈簧結構，將閥蓋推向球體，保證了良好的低壓密封性能。該球閥閥前、閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。適用于：化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。

·主要性能規范

試驗壓力（Mpa)		公稱壓力（Mpa)						壓力級（Class)						JIS(MPa)
	1.6		2.5	4.0	6.4	10.0	150		300	400	600	900	10K		20K
強度試驗	2.4		3.8	6.0	9.6	15.0	3.1		7.8	10.2	15.3	23.1	2.4		3.8
密封試驗	1.8		2.8	4.4	7.0	11.0	2.2		5.6	7.5	11.2	16.8	1.5		2.8
氣密試驗	0.5-0.7
工作溫度	PTEE≤150℃ PPL E≤300℃ 碳纖≤350℃
適用介質	C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）

·主要零件材質

零件名稱		材料
材料代號	Ｃ		Ｌ	Ｐ	Ｒ
閥體　閥蓋	WCB		ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)
球體	2Cr13		ZGOOCr17Ni14Mo2(CF3M)	ZG1Cr18Ni9Ti(CF8)	ZG1Cr18Ni12Mo2Ti(CF8M)

閥桿	2Cr13	316L	1Cr18Ni9Ti(304)	1Cr18Ni12Mo2Ti(316)
閥座密封面	PTFE、碳素纖維＋PTFE、對位聚苯
螺柱　螺母	35 35CrMoA(B7) 45(2H)	2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
填料	Ｖ型PTFE、柔性石墨

·主要外形尺寸

	公稱壓力（MPa)	公稱通徑	L	D	D1	D2	D6	b	f/f1	z-φd	H(mm)				重量
		mm	mm								Q47	Q347	Q647	Q947	Q47	Q347	Q647	Q947	Q67	Q367	Q667	Q967
205	1.6	100	229	215	180	155	-	20		8-18	178		416	470	45		78	85	40		73	80
398		125	356	245	210	185	-	22		8-18	152		542	520	58		107	120	50		100	110
495		150	394	280	240	210	-	24		8-23		205	572	538		117	145	180		100	130	160
580		200	457	335	295	265	-	26		12-23		398	736	580		185	220	245		155	200	220
625		250	533	405	355	320	-	30		12-25		495	890	637		245	280	300		215	255	280
720		300	610	460	410	375	-	30		12-25		580	910	683		395	450	445		345	415	400

770	350	686	520	470	435	-	34	16-25	625	1020	796	516	570	585	500	520	540
840	400	762	580	525	485	-	36	16-30	720	1080	842	756	920	860	700	920	805
1050	450	864	640	585	545	-	40	20-30	770	1120	874	958	1140	1075	900	1140	1010
1100	500	914	705	650	608	-	44	20-34	840	1150	904	1200	1360	1310	1100	1360	1240
1150	600	1067	840	770	718	-	48	20-41	1050	1210	1120	1500	1620	1450	1400	1620	1360

單價	￥111.00 / 臺對比
銷量	暫無
瀏覽	824
發貨	江蘇常州市付款后3天內
庫存	1000臺起訂1臺
品牌	拓誠
過期	長期有效
更新	2020-11-27 14:37

国产视频久久久久久-国产视频久久久久-国产视频久久久-国产视频久久-天天夜夜操-天天亚洲

拓誠自控閥門（常州）有限公司

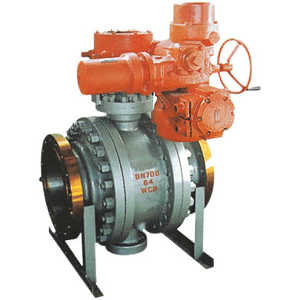

電動法蘭固定球閥Q947F/Y
