風量調節閥

一、產品特點

（l）本調節閥接管尺寸與全國通風管道標準化規定的矩形風管尺寸相同。

2）本調節閥葉片為對開式，在通風、空氣調節、空氣凈化系統中作為調節閥，優越于平行形式的閥門（即順開式）。

(3) 密閉式對開多葉調節閥既可作調節用又可作密閉用，適用于有開啟要求的系統上。例如空調系統上的新風閥平排風閥，同樣適用于僅作調節閥用或既有密封要求又有調節要求的系統直，一、二次回風閥等等。

（4）通過試驗測定，調節閥的氣密性好，其相對漏風量在5％左右，調節性能好。

二、結構特征

（l）該調節閥在葉片寬度全統一為四種規格，葉片狀為菱形雙葉片，葉片間采用軟搭接，因此密閉性能良好。

（2）在調節閥連桿側內做30毫米厚的保溫層，保溫材料為聚苯乙烯泡沫塑料，在通風空調系統中如果要求閥門四面保溫時，施工現場只需作其它三面保溫，因而安裝方便、外形美觀。

（3）葉片軸與框架之間的裝配方式采用簡易軸承，從而保證輕巧、靈活、平穩，防止局部卡死。

（4）該調節閥分手動、電動，按所用材料分：鐵板、鍍鋅板、鋁合金板、不銹鋼板四種，閥體結構及規格尺寸相同。

三、產品材質：鍍鋅、不銹鋼

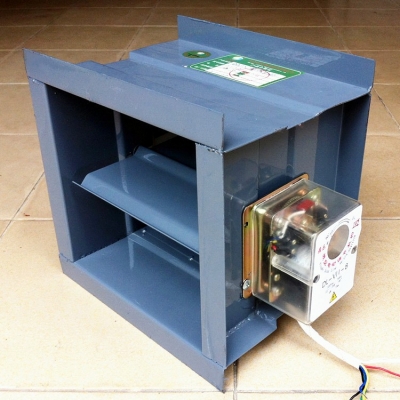

手動對開多葉風量調節閥安裝在空調和通風管道中通過調整閥葉片的閉合角度控制風量大小，通過與手柄相連的四連桿機構操縱對開多層葉片的角度來控制風度，葉片在可調范圍任意均可固定，閥輪轉動海參，調節方便，手動對開（單）多葉調節閥規格、尺寸，非標準規格可按用戶要求制造，大尺寸內腔做成多格式，手動對于（單）多葉調節閥安裝在方形或矩形截面風道中
