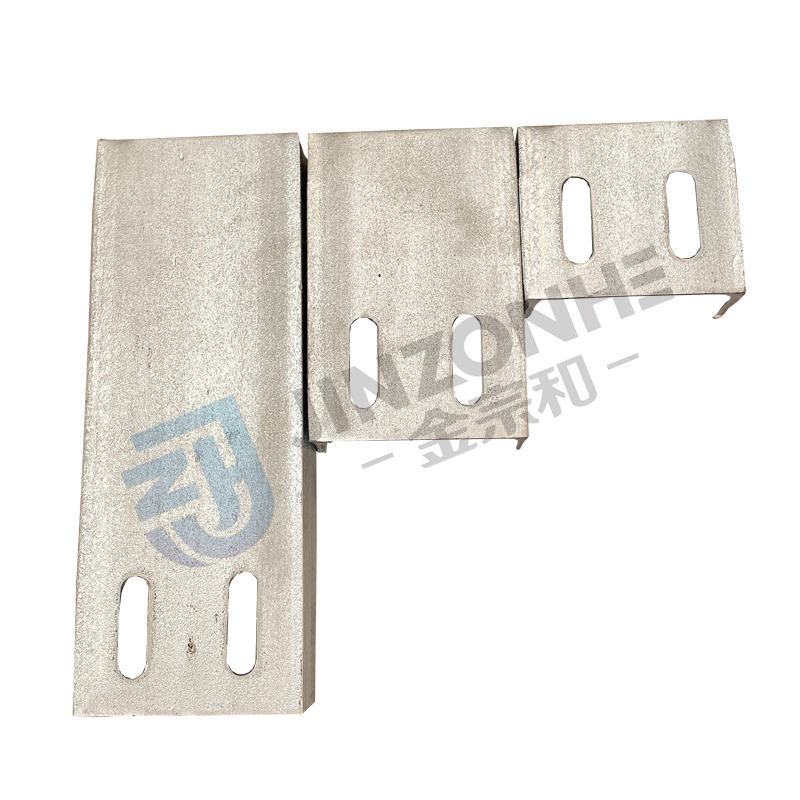

10#槽鋼轉接件型材槽鋼幕墻配件U型槽鋼支持定制熱鍍鋅槽鋼連接件

背景技術：

現代建筑中有較多的公眾場合建筑采用網架式屋頂，其具有相對質量輕、結構強度高、建設工期短等優點，通常采用若干螺栓球及二力桿連接形成框架，在框架上連接屋頂面板形成建筑屋頂。這種屋頂結構的屋頂面板通常厚度較薄，不能承受額外的載荷；網架的桿件組成網架屋頂的支撐結構，需要承受來自本身重量的載荷也很大，若附加額外載荷會導致網架桿件撓度過大，影響網架的整體結構。而在建筑的使用過程中必須要鋪設消防管道、電纜橋架及各類功能管線，常規的土石結構屋頂采用膨脹螺栓吊裝支架對各類管線進行支撐。

屋頂支架安裝時，需要對立柱與橫梁相連接，現有技術中的直角連接件連接立柱與橫梁時，直角連接件上的通孔經常與立柱與橫梁上的螺紋孔出現細微偏差，導致螺栓安裝歪斜，影響抗震效果，甚至出現螺紋孔對不上的情況，導致連接件無法安裝。

槽鋼是截面為凹槽形的長條鋼材，屬建造用和機械用碳素結構鋼，是復雜斷面的型鋼鋼材，其斷面形狀為凹槽形。槽鋼主要用于建筑結構、幕墻工程、機械設備和車輛制造等。

中國槽鋼的進口量大于出口量。

中文名：槽鋼

外文名：Channel steel

別    名：C型鋼

截    面“凹槽形的長條鋼材

截面形狀：凹槽形

英文釋譯：Channel Steel

領    域：建筑

基本情況：

在使用中要求其具有較好的焊接、鉚接性能及綜合機械性能。 產槽鋼的原料鋼坯為含碳量不超過0.25%的碳結鋼或低合金鋼鋼坯。成品槽鋼經熱加工成形、正火或熱軋狀態交貨。其規格以腰高(h)*腿寬(b)*腰厚(d)的毫米數表示，如100*48*5.3，表示腰高為100毫米，腿寬為48毫米，腰厚為5.3毫米的槽鋼，或稱10#槽鋼。腰高相同的槽鋼，如有幾種不同的腿寬和腰厚也需在型號右邊加a b c 予以區別，如25#a 25#b 25#c等。

分類：

槽鋼分普通槽鋼和輕型槽鋼。熱軋普通槽鋼的規格為5-40#。經供需雙方協議供應的熱軋變通槽鋼規格為6.5-30#。槽鋼主要用于建筑結構、車輛制造、其它工業結構和固定盤柜等，槽鋼還常常和工字鋼配合使用。

槽鋼按形狀又可分為4種：冷彎等邊槽鋼、冷彎不等邊槽鋼、冷彎內卷邊槽鋼、冷彎外卷邊槽鋼。

依照鋼結構的理論來說，應該是槽鋼翼板受力，就是說槽鋼應該立著，而不是趴著。

編號：

①用國際化學元素符號和本國的符號來表示化學成份，用阿拉伯字母來表示成份含量：

如：中國 12CrNi3A

②用固定位數數字來表示鋼類系列或數字；如：美國、日本、300系、400系、200系；

③用拉丁字母和順序組成序號，只表示用途。

1、工藝原因

該機組的設計能力為20萬t/a，但產量達到了60萬t/a，冷床區生產能力不足的問題很突出，與生產角鋼相比，槽鋼的冷卻速度較慢，從而造成剪切時槽鋼溫度較高，極易出現塌肩、毛刺、撕裂等缺陷，并且對剪刃壽命的影響較大。

2、剪刃設計原因

槽鋼剪刃設計的基本依據是槽鋼成品孔型形狀，如圖1所示(以100#槽鋼為例)。這種設計在剪切過程中易出現以下問題：一是槽鋼兩肩部與其他部分相比，相對較厚，所需剪切力也較大，剪刃磨損較快，剪刃使用一段時間后。這一部分相對磨損量大，致使肩部間隙較大，易出現塌肩現象；二是槽鋼兩腿與腰部處相比，由于剪切角度的影響，當剪刃磨損后，在剪切兩腿時，剪切量變小，腿部剪切由通常的剪斷變成了撕斷，槽鋼腿端面極易出現毛刺；三是上、下剪刃腿部斜度與槽鋼成品孔型基本一致，這樣在剪切時腿部基本同時受力，剪切力較大，剪刃磨損較快，一方面腿端剪切壓痕嚴重，另一方面剪刃老化后，極易出現槽鋼剪切部分撕裂、毛刺較多的現象。后兩點是影響槽鋼剪切質量的主要原因。

改進措施：

針對上述3個問題，分別采取了相應措施。

1、針對冷床冷卻速度慢的問題，在冷床區增加了水霧風機來提高冷床區的冷卻速度，又在剪機前一個倍尺處增加了一組水霧噴頭，降低槽鋼剪切部分的溫度，從而避免了因鋼溫高而造成的剪切缺陷。

2、針對槽鋼剪刃設計存在的問題，結合生產實際情況，將剪刃設計為圖2所示的形狀(以100#槽鋼為例)。上剪刃寬度由100mm改為99mm，減少上剪刃在左右方向的間隙，改善槽鋼兩角部的剪切質量；下剪刃兩角部圓弧尺寸由R8mm改為R7mm，提高兩角部的剪切重疊量，改善槽鋼肩部剪切質量；下剪刃上邊寬度由79mm改為80mm，下邊寬度由97mm改為94mm，使下剪刃腿端斜度小于槽鋼成品孔型斜度，這樣在腿部剪切時，腿部上、下方向上不會同時受力，從而減少剪切力，改善剪切質量。

3、通過對各規格槽鋼實際剪切質量和剪切間隙進行數據回歸分析，制定了每種規格的剪切間隙規范，具體為：63#槽鋼為0.20～0.30mm、80#槽鋼為0.20～0.35mm、100#槽鋼為0.25～0.35mm，120#槽鋼為0.25～0.40mm，并做出厚度為0.20～1.00mm的不同墊片。每次更換剪刃時，先測量間隙，再選擇相應的墊片，確保剪切間隙控制在工藝要求范圍內。

外觀要求：

槽鋼的表面質量及幾何形狀的允許偏差在標準中有具體規定。一般要求表面不得存在用上有害的缺陷，不得有顯著的扭轉，規定槽鋼波浪彎（鐮刀彎）的允許值及各規格槽鋼面形狀的有關參數（h ，b ，d ，t 等）的數值、允差值。槽鋼幾何形狀不正確的主要表現是：角、腿擴及腿并等。
