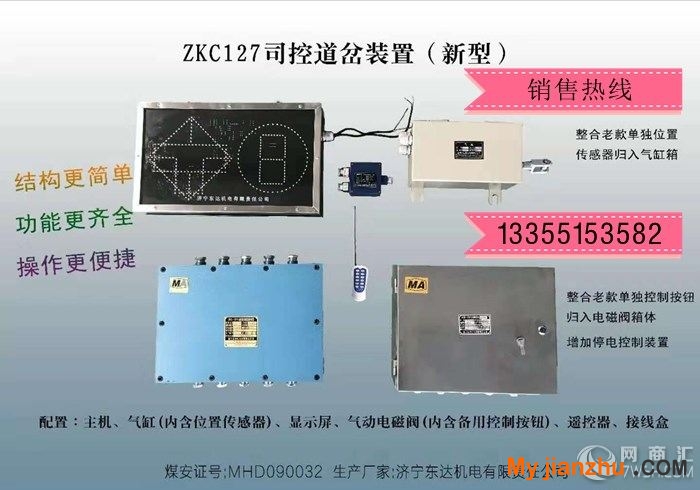

ZKC127型礦用司控道岔裝置（煤安證號：MHD090032）

主要適用于煤礦井下大巷道岔的自動控制，取代“人工扳道”。該自動控制裝置是由電機車司機用發送器（或按鈕）控制道岔位置，道岔上方有岔位顯示器，顯示道岔位置。該裝置結構簡單、工作可靠、維修方便，有效地改善了工作條件，提高了運輸效率。

高品質實力派，公司技術力量雄厚，生產設備先進

24小時銷售熱線：13355153582

ZKC127礦用司控道岔裝置工作原理：

1、PLC控制系統：當控制器接收到發送器（或按鈕）信號后，可控制執行機構（氣缸或油缸）動作，扳動道岔。 當道岔扳到位時，顯示器顯示道岔位置。

2、顯示功能：顯示器能正確顯示道岔當前位置。

3、提示功能：當道岔兩邊都不到位時,顯示器不顯示道岔位置。

4、發送器遙控距離：0～50m（無遮擋）、遙控角度：0～300。

5、道岔動作靈敏度高，動作時間：≤3s。

技術參數：

ZKC-127K型司控道岔裝置用控制器

1.額定工作電壓：AC  127V

2.額定功率：40W

3.本安參數：U0：DC12.5V，I0：1A

ZKC-12F型司控道岔裝置用發送器

1.額定工作電壓：DC  12V

2.額定工作電流：≤30mA

3.發射有效距離≤50m

ZKC-12X型司控道岔裝置用顯示器

1.額定工作電壓：DC  12V

2.有效顯示距離≤30m

3.顯示方式：LED燈組成圖標

GUC15型礦用本安型位置傳感器

1.額定工作電壓：DC  12V

2.接點容量：DC12.5V/1A

3.有效感應距離：≤15㎜

AHS-12礦用本安型控制按鈕

1.額定工作電壓：DC  12V

2.額定工作電流：≤5mA

d） 接點容量：DC 12.5V/1A

山東東達機電有限責任公司

地址：濟寧任城經開區山博路南、志學路

聯系人：馬延寧

電話：0537-3155072

手機：13355153582（WX同號）

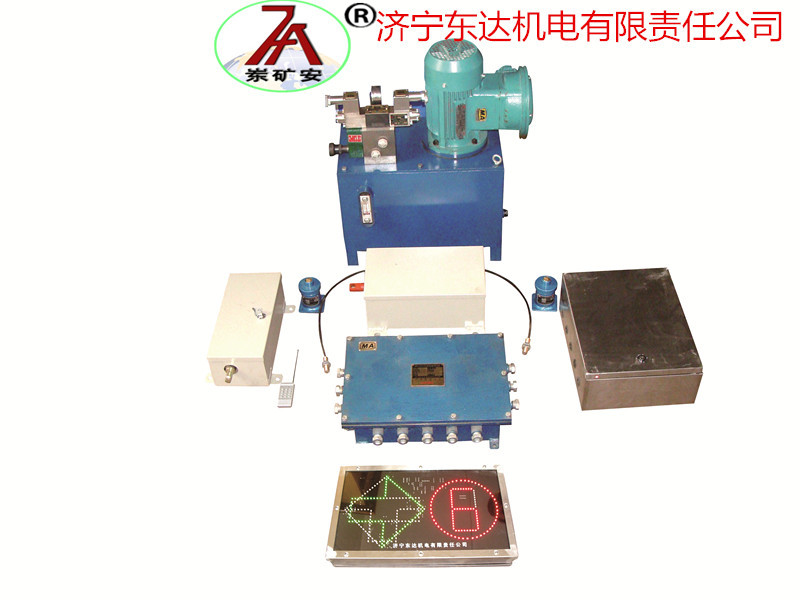

司控道岔裝置主要組成：ZKC-127K型司控道岔裝置用控制器，ZKC-12F型司控道岔裝置用發送器，ZKC-12X型司控道岔裝置用顯示器，GUC15型礦用本安型位置傳感器，AHS-12礦用本安型控制按鈕
