1） 目的和意義

項目的高層建筑可采用預制外墻掛板、預制陽臺、預制欄板、預制空調板、預制內墻板施工建造，運用BIM技術可有效提高構件預制加工能力，有利于降低成本、提高工作效率、提升建筑質量。

2） 數據準備

① 施工作業模型。

② 預制廠商產品參數規格。

③ 預制加工界面及施工方案。

3） 操作流程

① 收集數據，并確保數據的準確性。

② 與確定預制加工界面范圍，并針對方案設計、編號順序等進行協商討論。

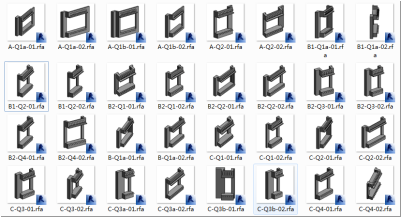

③ 根據廠商產品參數規格，自行建立構件模型庫，替換施工作業模型原構件。本項目BIM模型的搭建采用Revit、Planbar（三維鋼筋建模和算量、混凝土預制構件深化設計）、TIM 軟件（預制構件廠可視化信息管理）、Allplan Precast（混凝土預制件行業集成方案），保證后期執行必要的數據轉換、機械設計及歸類標注等工作，將BIM模型轉換為預制加工設計圖紙。

④ BIM模型按照廠家產品庫進行分類處理，并復核是否與現場情況一致。

⑤ 將構件預裝配模型數據導出，進行編號標注，生成預制加工圖及配件表，施工單位審定復核后，送廠家加工生產。

6） 構件到場前，施工單位應再次復核施工現場情況，如有偏差應當進行調整。

7） 通過構件預裝配模型指導施工單位按圖裝配施工。

4） 成果

① 構件預裝配模型。模型應當正確反映構件的定位及裝配順序，能夠達到虛擬演示裝配過程的效果。

② 預制構件加工圖。加工圖應當體現構件編碼，達到工廠化制造要求，并符合相關行業出圖規范。
