耐沖擊壓力變送器結構方案，入油孔小，芯體里面有多孔緩沖片裝置，也就是說一條急流讓分多條比它更寬更大更多的河流去分散一條急流，目的讓上升壓力快 ，壓力沖擊次數多的問題，達到壓力可以平穩上升，油壓不能直接沖擊芯體，雙層保護芯體，讓傳感器壽命更長，更耐用

航空接插式負壓壓力傳感器，負壓傳感器精度，擴散硅負壓傳感器

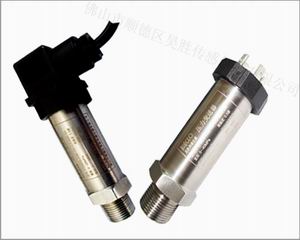

 PTH501（緊線螺母）壓力傳感器,水壓傳感器(也稱為壓力傳感器）



PTH501/502/503/504壓力傳感器/變送器采用全不銹鋼封焊結構，具有良好的防潮能力及優異的介質兼容性。廣泛用于工業設備、水利、化工、醫療、電力、空調、金剛石壓機、冶金、車輛制動、樓宇供水等壓力測量與控制。產品零點溫漂移： ≤±0.05%FS℃

量程溫度漂移： ≤±0.05%FS℃

安全過載： 150%FS

極限過載： 200%FS

響應時間： 5 mS(上升到90%FS)



量 程: -100KPA0～1～150(MPa)

綜合精度: 0.1%FS、0.2%FS、0.5%FS、1.0%FS

輸出信號: 4～20mA(電流)、0～5V、1～5V、0～10V(三線制)

供電電壓: 24DCV(9～36DCV)

介質溫度: -20～85～150℃

環境溫度: 常溫(-20～85℃)

負載電阻: 電流輸出型：最大800Ω；電壓輸出型：大于50KΩ

絕緣電阻: 大于2000MΩ (100VDC

密封等級: IP65

長期穩定性能: 0.1%FS/年

振動影響: 在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS

電氣接口(信號接口): 四芯屏蔽線、四芯航空接插件、緊線螺母

機械連接(螺紋接口): 1/2-20UNF、M14×1.5、M20×1.5、M22×1.5等，其它螺紋可依據客戶要求設計
