室內平面弧形的石材測量，一直都是比較負責的技術。在石材人對電腦CAD還沒普及的年代，一般都是用木板或紙皮現場開模板回工廠加工，想想我當年也是這樣過來的。按基礎尺寸放模板加工出來的弧形板材，結果是弧形線彎曲不順，波浪形極為明顯，簡直丟盡了高檔石材的材料臉面。

現在電腦CAD繪圖，再水刀切割的配合，出來的弧線符合了流線型的美感。所以對技術測量的專業設計師需要更專業的理論和實踐向融合的技術手段，來完成一些異形或不規則的弧形曲線的工藝測量及放樣。

在介紹測量方法之前我們來重溫或普及一下基本的幾何知識。

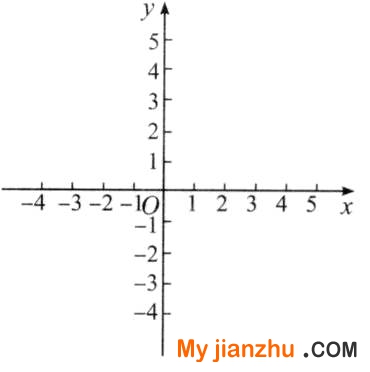

認識直角坐標系，在平面內畫兩條互相垂直，并且有公共原點的數軸。其中橫軸為X軸，縱軸為Y軸。這樣我們就說在平面上建立了平面直角坐標系，簡稱直角坐標系。還分為第一象限，第二象限，第三象限，第四象限。從右上角開始數起，逆時針方向算起。（下圖是直角坐標系）

我們想象一下，把施工現場當作一個大平面的網格，密密麻麻的，間隔在十毫米，五十毫米，或者是任意尺寸間隔的小方格。我們就是在小方格上畫無數個點，然后把點連起來就是一條不規則或有規律的弧形線段。當我們間隔大的弧線就沒有間隔小的圓滑。我們可以在施工現場創建一個坐標系，這個坐標系就是我說的輔助十字基準線。

我把異形測量分為四個部分來為大家介紹，上一節的測量技術講過，復雜的都是從簡單的方法去解決，一個優秀的測量師往往是 選擇最恰當的方法去測量。

1.內弧平面的測量方法：如下圖，在弧的兩頭拉一條膠絲線，膠絲線的一邊叫做弦長，弦長的長度=1500mm，然后在弦長的中點測量弦高，弦高=450mm。然后根據這個測量數據在電腦上作圖就可以了。（是不是很簡單）

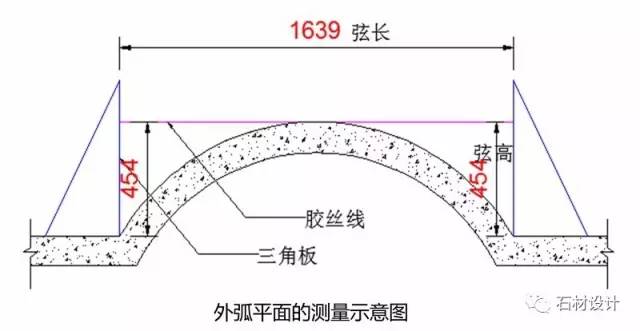

2.外弧平面的測量方法。如下圖，分別在弧的擺好兩頭擺好90°的三角板（現場有地磚也可以）。拉一條膠絲線，膠絲線的一邊叫做弦長，弦長的長度=1639mm，然后在弦長的中點測量弦高，弦高=454mm。然后根據這個測量數據在電腦上作圖。

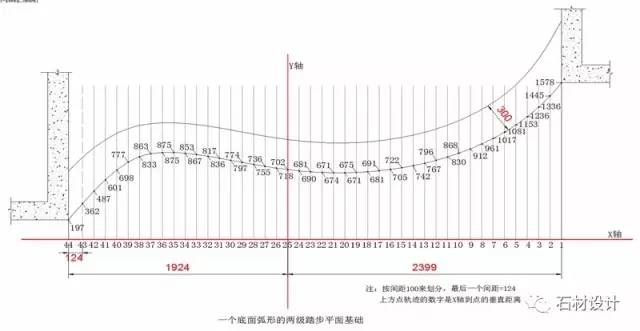

3.S形平面的坐標測量方法。如下圖，無論是S形還是其他曲線，在施工現場的水泥基礎里，我把他定義為不規則的曲線弧形。這樣定義是有原因的，1.這樣的曲線你用簡單的方法測不了半徑。所以我寧愿花多一點時間去一個點一個點的測量，得出的精確尺寸在電腦上調整成為一個美觀順暢的完美曲線。

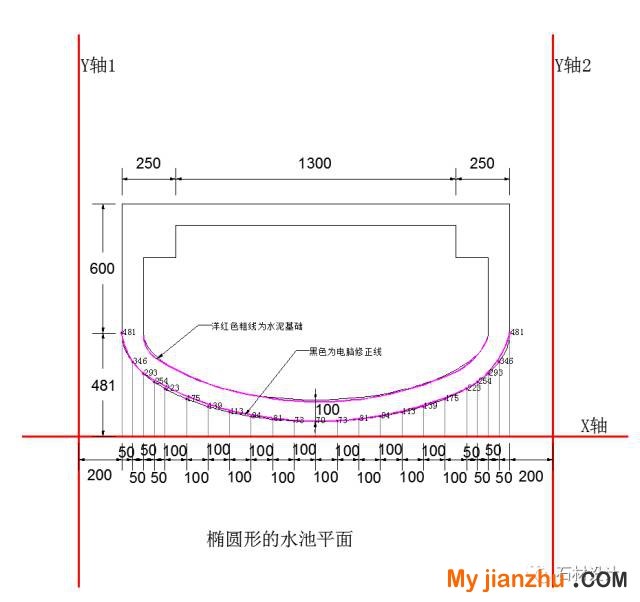

3.橢圓水池平面的測量：下圖示，下面圖是一個水池的水平面，和上面的不同以一條橫輔助線（X軸）和兩條縱輔助線（Y1和Y2兩條軸線）。這樣測量會更加方便，一邊給輔助線預留200mm的空間距離。這測量沒有同上面S形測量均分間距，左右兩邊我有四個間距均分50mm，中間其它均分100.間距越小，測量的精度越高，但花的時間會成倍增加。

你們會問什么時候分得小一點，哪些地方分大點呢。弧線緩慢有規律時適合間距分大點，如遇到拐點和彎度較大的適合把間距縮小。

其實很多時候，我喜歡用坐標間距來測量弧形，因為精度準確度高，避免加工出來遇到一些水泥墻體突出要鑿水泥。我相信很多人用弦高和弦長測量出來的尺寸加工，有時會碰到打墻的。因為水泥基礎不是規則的圓弧，有突出或凹進去的可能。下圖的洋紅色線是水泥基礎，黑色圓點是調整好的橢圓軌跡，如果哪些地方有凸就在電腦上偏移量加大到合適，不用打水泥為止。

結束語：無論是什么方法，石材測量放樣和設計師經過時間沉淀和經驗的積累，來完成一個裝修作品。需要加工技術理論，施工安裝工藝和電腦繪圖的相融合，不斷的發揮石材人職業的技術能量，為自己創造更多的財富。
