上海理工大學 黃晨  李佳霖  張亞林  王昕

       【摘  要】論文首先針對某一下送下回的實際大空間建筑建立了求解垂直溫度分布的多節點模型，然后對該建筑進行了5個不同送風量和室外氣象參數的熱環境實驗，并根據實驗結果驗證了所建模型。研究結果顯示：各工況垂直空氣溫度分布模型計算與實測結果的最大誤差不超過15%，絕對相對誤差平均值為5.7%，各工況標準方差平均值2.05℃。論文利用所建多節點模型對大空間下送下回分層空調熱環境受空調送風量、室外氣溫、太陽輻射影響的特性進行了分析。

       【關鍵詞】大空間；下送下回；多節點模型；垂直溫度分布

       【基金項目】國家自然科學基金（51278302）

Abstract: This paper firstly established a multi-node model for solving the vertical temperature distribution of a certain large space building with downside supply, downside return air flow organization, then carried out 5 thermal experiments with different air supply volume and outdoor meteorological parameters in the building and validated the model with the experimental results. The results show that the maximum error between the calculation results and the measuring results of the vertical temperature distribution of each condition is no more than 15%. The average absolute relative error of each condition is 5.7% and the average standard deviation of each condition is 2.05°C. The multi-node model was used to analyze the characteristics of the thermal environment of large space with downside supply, downside return stratified air conditioning influenced by air supply volume, outdoor air temperature and solar radiation.

       與一般層高建筑不同，大空間建筑室內空氣垂直溫度分層現象顯著。研究發現，大空間垂直溫度分布不僅對室內環境的熱舒適性有很大影響^[1]，對分層空調的負荷，特別是非空調區對空調區的轉移熱所形成的負荷影響較大^[2]。因此，垂直溫度分布的研究對于大空間分層空調情況下的舒適性和節能潛力研究具有重要的意義。

       目前，國內外對大空間垂直溫度分布特性的研究主要有數值模擬、區域模型、實驗研究三種方法。區域模型的方法是通過將房間劃分為有限個宏觀區域，根據區域間的質量能量流動建立平衡方程^[3-5]。其中應用較廣的是Block模型與多節點模型。兩模型相比，Block模型是根據垂直方向上各宏觀區域的質量能量守恒方程，結合壁面流子模型等方程聯合求解獲得空氣垂直溫度分布，而多節點模型僅由垂直方向上各宏觀區域質量能量守恒方程聯立求解而得，因而其計算簡便。Li針對普通層高的置換通風房間建立了考慮屋頂與地板附近空氣溫度不同的四節點模型^[5]，Huang等在此基礎上，針對某大空間建筑采用第一類壁面邊界條件建立了多節點模型，解析了在熱源和自然通風作用下的大空間垂直溫度分布^[6]。劉昊儒通過耦合求解空氣溫度的多節點模型與求解壁面溫度的Gebhart模型，同步求解了氣態縮尺模型中的空氣垂直溫度分布和壁面垂直溫度分布，并用實驗進行了驗證^[1]。

       基于上述研究，本文將針對實際大空間建筑圍護結構同時受室內外環境參數影響的特點，研究多節點模型在求解實際大空間建筑室內空氣垂直溫度分布中的應用。

1 實際大空間建筑介紹及其實驗方案

       1.1 實際大空間建筑空調送風方式概況

       本文所研究的對象為大空間建筑熱環境實驗基地，是一大學生數控機床實習區，總面積500m²，南北跨度18m，東西跨度27.7m，坡屋頂最高點和最低點距地面分別為12m和9.6m。該熱環境實驗基地有噴嘴送風與柱狀下送風等多種氣流組織形式。

       選用柱狀下送風分層空調形式，其中柱狀送風裝置總高為1.5m，直徑為1.0m，額定送風量為3500m³/h，南、北墻各4個落地靠墻安裝。回風口尺寸為3m×2m，離地0. 5m鑲嵌于東墻中心。

       1.2 實驗方案

       為能很好地反映室內垂直溫度分布，實驗基地垂直方向上布有固定溫度測點和移動溫度測點。各垂直溫度測線平面布置見圖1，立面布置見圖2，圖中省去了大部分風管。同一測線上相鄰測點間距為1m，固定測線A、B、C分別從高度3.0m到9.0m布置7個測點；固定測線D、E、F、K、I、J分別從高度3.0m到10.0m布置8個測點；測線G和測線H為矯正儀器用。

       根據實驗基地空調系統最大送風量30000m³/h以及室外氣象參數情況，設置了表1所示的5個實驗名義工況。具體實驗時，實際的送風量和室外溫度與名義工況略有不同。

       實驗基地一般從上午9點開啟空調進行實驗，室內熱環境一般在下午2點30分左右基本趨于穩定，故本文實驗結果均采用當天下午2點30分左右的實驗數據。

表1 實驗名義工況表

2  實際大空間建筑多節點模型建立

       2.1  實際大空間建筑多節點模型的建立與求解

       多節點模型就是在室內垂直方向上劃分若干個區域，假定每個區域的溫度在水平方向上相同，每個區域垂直中心溫度為該區域節點溫度。

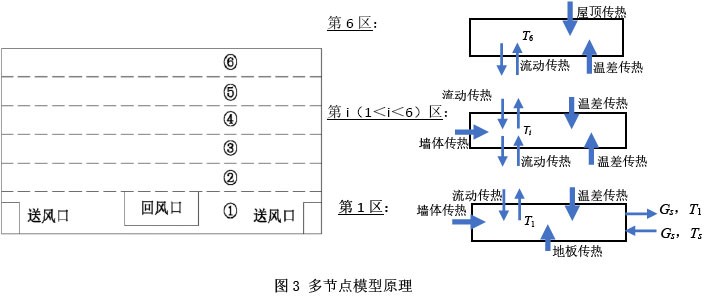

       根據1.1介紹的大空間建筑結構及氣流組織特點，建立如圖3所示的南北立面簡化建筑模型。以回風口高度劃分分層空調面，將整個建筑空間沿垂直方向劃分為6個區域，其中空調區1個分區，非空調區5個分區，最高處第6區主要是坡屋頂覆蓋區域。空調送風下送下回的過程均在第1區內完成。以垂直方向上各區域作為控制體，在不考慮熱源的情況下，發生在各區域中的能量傳遞過程主要有：墻體、地板、屋頂圍護結構傳熱、空氣流動換熱和相鄰區域間的溫差傳熱。顯然，各區域在熱平衡時的凈得熱為零。圖3列出了第1、i（1＜i＜6）、6區能量傳遞的模型原理圖，建立區域能量平衡方程式（1）—（3）。

       式（1）—（3）中，K、Kc是圍護結構墻體和屋頂?shù)膫鳠嵯禂?shù)，W/(m²·K)；αf是地板的對流換熱系數，W/(m²·K)；Ai是i區域墻體圍護結構面積，m²，A是地板面積，m²；Ti為i區域的空氣溫度，℃；T綜、Ts分別為室外空氣綜合溫度和空調送風溫度，℃；θf為地板表面溫度，℃；αi是由i-1區域進入i區域的空氣流量與送風量比值，此處i>1 ；β是由空調區進入非空調區的空氣流量與空調總送風量的比值；Gs為空調總送風量，kg/s；Cp為空氣定壓比熱，J/（kg·K）；CB為空氣溫差傳熱系數，取2.3W/m^2[7]。需要說明的是，式中圍護結構的傳熱量KAi（T綜-Ti）實際上代表的是該區域圍護結構不同組成構件（包含窗和墻等）各個朝向傳熱量的總和，不同構件K和T綜不同。

       在計算空氣流動換熱時，假定各區域質量守恒，垂直方向上空氣受浮力作用各區界面上有氣體流動，根據質量守恒概念，也有氣流相反方向流動。研究發現，大空間非空調區空氣流動受回風距離的影響較大，距離回風口越遠空氣流動就越弱。大空間采用下送中回氣流組織時，非空調區空氣齡在垂直方向上隨建筑高度的增加而增加，受屋頂熱滯留特性影響，屋頂處空氣齡遠大于回風口附近的空氣齡[8]。因此，本文假定在大空間非空調區，空氣流量自下而上呈線性遞減，屋頂處的流量為零。設空調區、非空調區合計為N個區的情況，由第i-1（i＞1）區流動至i區的空氣流量占由空調區進入非空調區空氣流量的比例為：

       由空調區進入非空調區的空氣流量，本文采用實驗所得的估算值空調總送風量的28.75%[9]，即β取0.2875。此值的確定還需進一步研究。

       本模型研究對象為實際建筑，不同于文獻[1]縮尺模型實驗臺，可直接采用第三類邊界條件，模型中可利用室外綜合溫度T綜。

       將以上參數代入式（1）—（3）各區域的熱平衡方程，寫成矩陣形式如下：

       上式中，左側矩陣所含各系數的下標第一個數字表示分層區域的序數，第二個數字對應該分層區域熱平衡方程中節點溫度T的下標。例如，D₁₁為第1區熱平衡方程中T₁的系數。右側矩陣中B₁為第1區熱平衡方程中的常數項部分。求解上述矩陣方程便得到空調區溫度T₁和非空調區各區域溫度T₂、T₃、T₄、T₅、T₆。

       2.2 多節點模型的實驗驗證

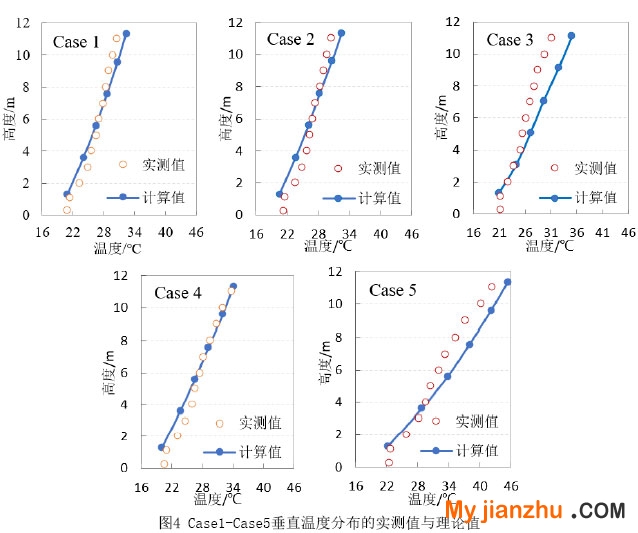

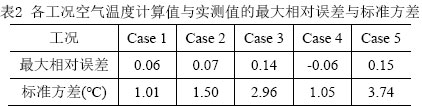

       圖4給出了表1所列Casel-Case5五個工況的空氣垂直溫度分布模型計算值與實驗值的比較。其中Case1-Case3為室外溫度基本相同，風量不同的垂直溫度分布，由圖4可知，大風量時誤差略大。Case2、Case4、Case5代表了風量基本相同，但室外氣溫不同的空氣垂直溫度分布模型與實驗的對比結果，結果表明，室外高溫情況下誤差略大。表2列出了各工況空氣溫度計算值與實測值的最大相對誤差與標準方差，其結果也顯示了在大風量和室外高溫情況下，理論計算結果偏大。

       通過圖4、表2中實測值與計算值對比可知，利用多節點模型計算得到的大空間垂直溫度分布與實測值相差不大，各工況各點空氣溫度模型計算結果與實測結果最大相對誤差為15%，絕對相對誤差平均值為5.7%，標準方差平均值為2.05℃，理論計算結果與實驗基本吻合。

3 大空間下送下回分層空調垂直溫度分布特性分析

       利用論文所建多節點模型，對影響大空間下送下回分層空調室內熱環境的因素：空調送風量、室外溫度和太陽輻射強度進行計算，以分析熱環境隨這些因素的變化規律。

       現定義上下溫度差為空調區與非空調區平均溫度之差DT；定義最大溫差為垂直方向模型解析解中最高點與最低點溫度之差DTmax。

       3.1 不同送風量大空間熱環境特性分析

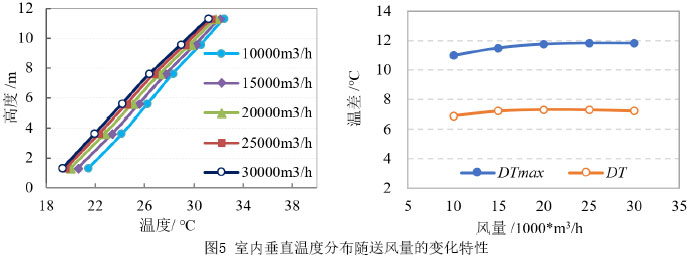

       設送風量分別為10000、15000、20000、25000、30000m3/h五個工況，室外溫度取28℃。經多節點模型計算得到如圖5所示的大空間垂直溫度分布隨送風量變化而變化的規律。結果表明隨送風量的增大，室內溫度逐漸減小，而空調區、非空調區平均溫度之差與垂直方向最大溫差變化不大。

       3.2 不同室外溫度大空間熱環境特性分析

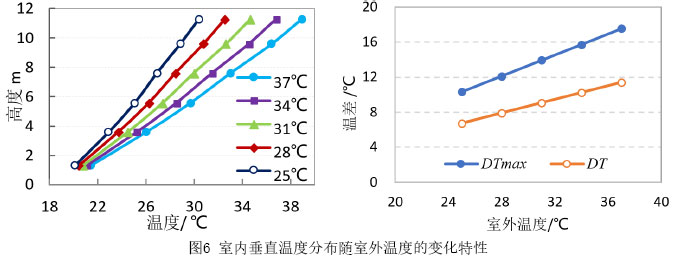

       設室外溫度分別為25、28、31、34、37℃五個工況，送風量取標準工況20000m3/h。經多節點模型計算得到如圖6所示的大空間垂直溫度分布隨室外溫度變化而變化的規律。結果表明，當影響大空間垂直溫度分布的其他因素不變時，只改變室外溫度，室內溫度會隨室外溫度的增大而增大，空調區、非空調區平均溫度之差與垂直方向最大溫差也隨著室外溫度增大而增大。

       3.3 不同太陽輻射強度大空間熱環境特性分析

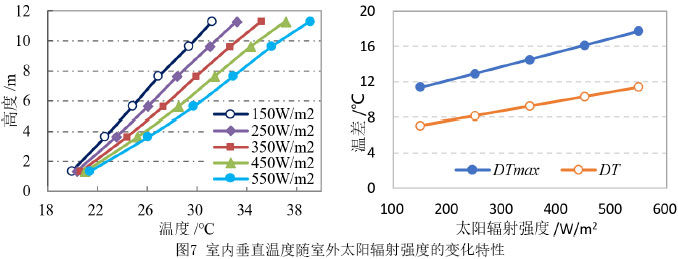

       設太陽輻射強度分別為150、250、350、450、550W/m²五個工況，送風量取標準工況20000m³/h，室外溫度取28℃。經多節點模型計算得到如圖7所示的大空間垂直溫度分布隨太陽輻射強度變化而變化的規律。在其他因素不變，只改變太陽輻射強度時，室內溫度會隨著室外太陽輻射強度的增大而增大，空調區、非空調區平均溫度之差與垂直方向最大溫差也隨太陽輻射強度增大而增大。

4 結論

       1）本論文通過某大空間建筑熱環境實驗基地5個不同送風量和室外氣象參數的熱環境實驗，對論文所建多節點熱環境求解模型進行了驗證。結果顯示：各工況各點空氣溫度計算結果與實測結果的最大誤差不超過15%，絕對相對誤差平均值為5.7%，標準方差平均值2.05℃。

       2）利用所建多節點模型對大空間下送下回分層空調熱環境特性進行了分析，結果表明隨空調送風量增加，空氣垂直溫度分布整體減少，室外溫度、太陽輻射增加時，空氣垂直溫度分布整體提高，與實驗結果一致。

       本文研究成果為深入研究實際大空間建筑在內熱源與排風影響下熱環境奠定了基礎。

參考文獻

       [1]劉昊儒, 基于縮尺模型含熱源的大空間下送風分層空調負荷研究[D]. 上海, 上海理工大學, 2017.
       [2]劉俊. 基于Block-Gebhart模型的下送中回頂排風分層空調負荷研究[D]. 上海: 上海理工大學, 2016.
       [3]高軍. 大空間分層空調溫度場與負荷的多區熱質平衡模型研究[D]. 哈爾濱: 哈爾濱工業大學, 2002.
       [4]Axley J W. Surface-drag flow relations for zonal modeling[J]. Building and Environment, 2001, 36(7): 843-850.
       [5]Li Yuguo. Buoyancy-driven natural ventilation in a thermally stratified one-zone building[J]. Building and Environment, 2000, 35(3): 207-214.
       [6]Huang Chen, Ma C, Wang Xin, et al. Multi-node model for vertical temperature distribution in atrium with natural ventilation[J]. Journal of Central South University of Technology, 2007, 14(S3): 197-201.
       [7] Togari S, Arai Y and Miura K. A Simpilfied model for predicting vertical temperature distribution in a large space[J]. ASHRAE Transactions, 1993, 99(1): 84-99.
       [8]王歡. 基于縮尺模型的大空間下送中回空氣流動研究[D]. 上海: 上海理工大學, 2014.
       [9]張亞林. 大空間下送風分層空調負荷計算方法在實際大空間建筑中的應用研究[D]. 上海,上海理工大學, 2017.
