清華大學  姜思航  沈翀 李先庭

    【摘  要】嵌管式外墻將換熱管件嵌入墻體以調節溫度，現有的初步研究表明它可在夏季利用冷卻塔等自然冷源大幅降低建筑冷負荷。但目前鮮有針對其熱工性能影響因素的研究，布管方式也有待優化。本文針對嵌管式墻體和傳統墻體建立了數值計算模型，研究了自然冷熱源溫度和室外溫度等外界因素對該類墻體熱工性能的影響，并基于能耗分析優化了布管位置。結果表明，嵌管墻的內外壁傳熱量、嵌管處傳熱量與室外氣溫、進口水溫和太陽輻射存在高度線性關系。擬合公式后發現水溫是影響內壁熱流的主要因素。嵌管墻推薦采用外保溫，此時當水溫明顯低于室溫時，嵌管應當盡量靠近室內壁面布置，以避免引起過多的室外壁面?zhèn)鳠帷．?dāng)水溫明顯高于室溫時，嵌管應盡量靠近室外壁面布置。

    【關鍵詞】自然能源；嵌管式墻體；數值模擬；冷負荷；建筑節能

    【基金項目】國家重點研發計劃項目（編號：2016YFC0700302），國家自然科學基金資助項目（編號：51638010）

Abstract:A pipe-embedded wall, which is a kind of wall with heat exchange pipes, has been developed recently to regulate the wall temperature. Preliminary studies showed that it can significantly reduce the cooling load of buildings by utilizing natural cooling sources. However, the studies on the influencing factors on the thermal performance of the pipe-embedded wall are insufficient. The structures of the pipe-embedded wall also should be further optimized. In this paper, numerical models are established for a pipe-embedded wall and a traditional wall. The influence of outdoor parameters on the thermal performance of the pipe-embedded wall is studied systematically. The pipe location is optimized based on the building energy efficiency. The results show that the relationships between the surface heat flow, heat flow of pipe, and the outdoor parameters are linear. Water temperature is the most important influencing factor. External insulation is recommended to save energy. When the water temperature is lower than the indoor air temperature, the pipe should be as close to the indoor side as possible. When the water temperature is higher than the indoor air temperature, the pipe should be as close to the outdoor side as possible.
Keywords: natural source, pipe-embedded wall, CFD, cooling load, building energy efficiency

0 引言

    墻體等非透光圍護結構在傳統建筑中所占的面積比例較大，其負荷是建筑負荷的重要組成部分。改善其保溫性能是降低非透光圍護結構能耗的主流途徑，但這種途徑可能不利于建筑在夏季較涼天氣和過渡季的自然冷卻作用，因?yàn)樵谥車h(huán)境空氣溫度較低時，過度的隔熱將減弱自然空氣的免費供冷潛力。張曉亮和江億等^[1]通過建筑能耗模擬軟件DeST分析了墻體保溫性能對房間供熱空調負荷的影響，認為不能盲目地通過增加保溫層厚度來達到節能的效果，保溫的效果在冷負荷較高的地區并不顯著。因此，目前亟需保溫以外的節能措施。

    自然環境蘊含了多種多樣的冷源，其中有部分冷源的溫度在夏季部分時間低于圍護結構溫度，因此利用自然冷源降低建筑圍護結構冷負荷的方式日益受到重視。例如，近年來出現了通過在建筑外墻中埋設水管來減少透過墻體的傳熱量的做法^[2] ，學者們對其展開了初步研究。Xu^[3]等提出了在墻體和屋頂埋設水管的做法，這種做法可充分利用自然環境低品位冷熱源，并研究了相關傳熱模型和實際應用，結果表明若此種結構傳熱性能得到進一步提升，將有很好的應用前景；謝軍龍^[4]等通過數值模擬的手段研究了嵌管式墻體的夏季傳熱性能，結果表明該結構能顯著降低透過外墻的得熱以及外墻內表面的溫度，大大提高了室內環境的熱舒適性。然而，目前對該類墻體傳熱效果的影響因素卻鮮有研究，傳熱機理還有待進一步分析，這也在一定程度上制約了該類墻體的推廣應用。

    本文針對嵌管式墻體建立了數值計算模型, 系統地研究了自然冷熱源溫度、室外溫度和太陽輻射強度等外界影響因素對該類墻體熱工性能的影響。并通過能耗對比分析，優化了布管位置，以期為工程實踐提供一定的指導。

1 方法

    1.1 物理模型

    本文研究中采用了傳統墻體的典型結構，如圖1所示。嵌管墻完全參照傳統墻體的結構做法^[4][5] ，由室內側到室外側其結構依次為：砂漿抹灰層、磚層、水管層、磚層、保溫層、砂漿抹灰層，在兩部分黏土磚之間增加一混凝土層固定水管。墻體材料熱工參數參考文獻[4][5],參考公共建筑節能設計標準GB50189-2015，北京地區墻體的綜合導熱系數取0.6 W/(m2·K)。所研究的墻體尺寸為10 m（長）× 4 m（高）× 0.395 m（厚）,在厚度方向上的細部尺寸如圖1所示，室內溫度設為26 ℃。

    1.2 數值方法

    結合本文的工況設置，采用商業軟件Fluent進行二維穩態模擬，利用有限體積法對導熱方程進行離散，選用二階差分格式，同時通過UDF編程模擬了水溫的沿程變化。室內空氣與內壁面的傳熱、室外空氣與外壁面的傳熱、水與墻體的傳熱均設為第三類邊界條件。除水管周圍一小部分區域外的其它計算域采用四邊形網格進行結構化網格劃分，通過網格獨立性檢驗，最終計算域內的網格數為9萬，方法驗證參見文獻[6]。

    1.3 能耗分析方法

    嵌管空調系統的嵌管部分輸運能耗（Ppipe）由嵌管泵輸運能耗和室外排熱末端（如冷卻塔）能耗組成：

    式中，Qpipe 為嵌管承擔負荷，W/m2；WTFpipe為嵌管水系統輸配系數；EERout 為室外設備輸配系數，取值可參考文獻[7]。

    傳統系統的輸運能耗（Proom）由室內泵輸運能耗、室外排熱末端能耗和室內末端（如風機盤管）能耗組成：

    式中，Qroom ——室內空調承擔負荷，W/m2；WTFroom 為室內空調水系統輸配系數；EERin 為室內設備輸配系數，取值可參考文獻[7]。

    傳統空調系統的總能耗（Etrad）由冷機能耗和傳統系統輸運能耗組成：

    式中，COP為冷機性能系數。

2 結果分析

    2.1 氣象條件的影響

    本部分重點研究進口水溫、室外氣溫和太陽輻射的影響，管內水流速為0.25 m/s，保溫類型為外保溫，管間距為200 mm，管徑為20 mm。太陽輻射強度取500 W/m2[8]。研究室外氣溫的影響時，取進口水溫為28 ℃；研究進口水溫的影響時，分別計算室外氣溫為32 ℃和38 ℃時的墻內壁傳熱量和嵌管處傳熱量。研究太陽輻射影響時，從0到500 W/m2給出5檔梯度。

    以水溫26℃，外溫32℃為例，圖2給出了墻體內的溫度分布云圖。可見，傳統墻體整體溫度較高，最高可超過45 ℃，在保溫層處出現了明顯的溫度梯度。與之相比，嵌管墻內的冷卻水提供了一道屏障，當進口水溫為26 ℃時，可使墻體內壁溫度降低1.4 ℃，內壁傳熱量降低11.9 W/m² ，降低率為70.7%。

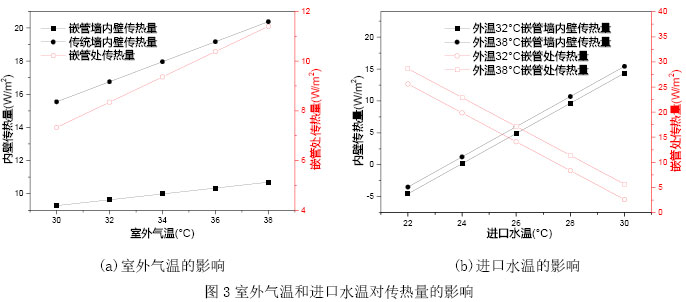

    圖3給出了室外氣溫和進口水溫對墻內壁傳熱量的影響趨勢。由圖3(a)可知，無論墻體是否嵌管，其他條件一定時，墻體內壁傳熱量均隨著室外氣溫的升高而線性增加，且嵌管墻內壁傳熱量較傳統墻低；嵌管處傳熱量也隨著室外氣溫的升高而線性增加。在圖中所示工況下，計算所得負荷降低率均在40%以上，最高可達47.5%（室外氣溫為38 ℃），表明嵌管墻具有良好的負荷降低效果，且室外氣溫越高，嵌管墻的負荷降低率越高。

    由圖3(b)可知，其他條件一定時，嵌管墻內壁傳熱量隨著進口水溫的升高而線性增加，且室外氣溫較高時嵌管墻內壁傳熱量較室外氣溫較低時大；嵌管處傳熱量則隨著進口水溫的升高而線性減少，且室外氣溫較高時嵌管處傳熱量較室外氣溫較低時高。需要注意的是，當進口水溫較低時，嵌管墻內壁傳熱量可能會低于0，如圖3(b)所示，此時由于進口水溫低于室溫，室內的一部分熱量將被轉移，具有直接冷卻室內空氣的效果。

    總結室外氣溫、進口水溫和室外輻射強度的影響，可得到擬合公式(4)（R2≈1）：

    式中，Qroom為墻內壁傳熱量 W/m²；tair為室外氣溫，℃；twater為進口水溫，℃；Rsolar為室外輻射強度，W/m²。

    顯然，由于嵌管墻的結構和材料熱工參數是固定值，因此，嵌管墻的熱阻也為一固定值。所以其內壁傳熱量、外壁傳熱量和嵌管處傳熱量與室外氣溫、進口水溫和太陽輻射強度在本研究中存在高度線性關系。

    2.2 布管位置的影響

    本部分分別就內保溫和外保溫情形作布管位置的影響分析，首先定義無量綱管位置：

    式中，Di為無量綱管位置；xi為管中心距保溫層的距離，mm；x 為磚層與混凝土層的總厚度，mm。

    嵌管水溫分為22 ℃和30 ℃兩組工況進行研究，室外溫度取33 ℃，室外輻射強度取500 W/m² 。圖4和圖5分別給出了外保溫和內保溫墻體結構下布管位置對傳熱量的影響。

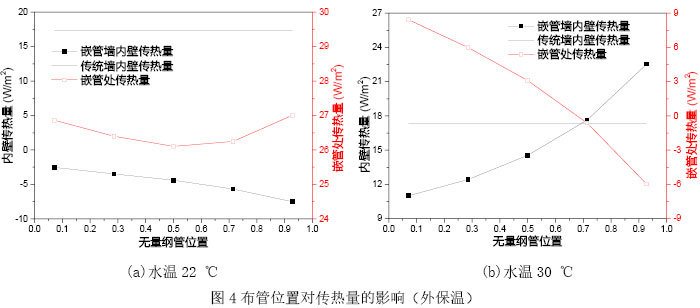

    由圖4（a）可知，對于外保溫嵌管墻，水溫較低時，例如22 ℃，嵌管墻內壁傳熱量可能出現負值，即室內空氣失熱，失熱量隨著嵌管與保溫層之間的距離的增大而增大，且增加率逐漸升高，說明水溫較低時，尤其是低于室溫時，靠近墻內壁面布置嵌管負荷降低效果較好，例如在圖4（a）所示工況下，對于最靠近墻內壁面的嵌管布置方式，室內失熱量為 7.5 W/m²,嵌管處傳熱量為27 W/m²，普通墻內壁傳熱量為17.4 W/m²；管位置對嵌管處傳熱量影響不大。

    由圖4（b）可知，對于外保溫嵌管墻，水溫較高時，例如30 ℃，嵌管墻內壁傳熱量隨著嵌管與保溫層之間的距離的增大而增大，且增加率逐漸升高，說明水溫較高時，尤其是高于室溫時，靠近墻外壁面布置嵌管負荷降低效果較好，例如在圖4（b）所示工況下，對于最靠近墻外壁面的嵌管布置方式，嵌管墻內壁傳熱量為11 W/m²,嵌管處傳熱量為8.4 W/m²，普通墻內壁傳熱量為17.4 W/m²，負荷降低率約為36.6%；嵌管處傳熱量隨著嵌管與保溫層之間的距離的增大而減小。需要注意的是，當過于接近墻內壁面布置嵌管時，可能導致嵌管墻內壁傳熱量超過傳統墻，如圖4（b）所示，此時嵌管向室內側釋放了許多額外的熱量，不具備節能潛力。

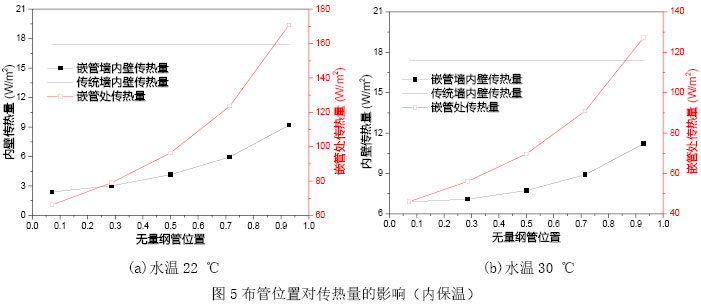

由圖5可知, 對于內保溫嵌管墻，其內壁傳熱量隨著嵌管與保溫層之間的距離的增大而增大，靠近墻內壁面布置嵌管負荷降低效果較好。例如在圖5（a）所示工況下，對于最靠近墻內壁面的嵌管布置方式，嵌管墻內壁傳熱量為2.4 W/m²,嵌管處傳熱量為66.2 W/m²，普通墻內壁傳熱量為17.4 W/m²。在圖5（b）所示工況下，嵌管墻負荷降低率最高可達60%；嵌管處傳熱量隨著嵌管與保溫層之間的距離的增大而增大，且增加率逐漸上升。

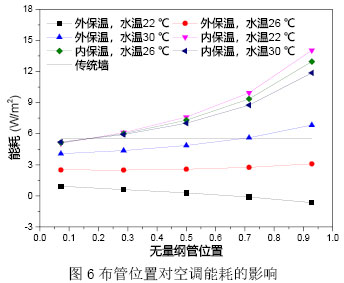

    圖6對比了不同布管位置對空調能耗的影響。墻體的保溫性能較好，所以墻體傳熱導致的空調能耗相對不高，如圖6所示，傳統墻的能耗為5.6 W/m2。若墻體采用內保溫，則保溫層將嵌管層隔在了靠近室外部分，嵌管吸收了許多額外的外壁傳熱量，浪費了冷量。此時無論布管位置在哪，都不具備節能潛力。若墻體采用外保溫，則布管位置的影響規律與水溫有關。當水溫較高時，尤其是高于室溫時（如30 ℃），嵌管應盡量靠近保溫層，即靠近室外壁面，該部分位置的原始溫度較高，嵌管帶走熱量的能力較強，向室內傳遞的額外熱量較少。反之，若嵌管過于靠近室內壁面，該部分的原始溫度就不高，甚至低于水溫，嵌管可能帶來負面作用。而當水溫較低時，尤其是低于室溫時（如22 ℃），嵌管應當盡量靠近室內壁面，以避免引起過多的室外壁面?zhèn)鳠幔藭r(shí)，能耗甚至出現負值，意味著可直接從室內吸收熱量以降低室內空調能耗。當水溫適中時，例如與室溫一樣，則布管位置對能耗影響不大，此時能耗降低率在55%左右。

3 結論

    （1）嵌管墻的熱阻為一固定值，其內外壁傳熱量、嵌管處傳熱量與室外氣溫、進口水溫、太陽輻射強度在本研究中存在高度線性關系。擬合公式后發現水溫是影響嵌管墻傳熱效果的主要因素。

    （2）嵌管墻降低負荷與能耗的效果較為顯著。即使進口水溫接近室溫，也仍有很大的負荷降低效果和節能效果。例如當進口水溫為26 ℃時，可使墻體內壁溫度降低1.4 ℃，內壁傳熱量降低11.9 W/m² ，降低率可達70%。

    （3）嵌管墻推薦采用外保溫。當水溫明顯低于室溫時，嵌管應盡量靠近室內壁面，以避免引起過多的室外壁面?zhèn)鳠幔藭r(shí)嵌管墻甚至可從室內吸熱。當水溫明顯高于室溫時，嵌管應盡量靠近室外壁面，該部分位置的原始溫度較高，嵌管帶走熱量的能力也較強。當水溫接近室溫時，布管位置對能耗影響不大，此時能耗降低率可達55%。

4 參考文獻

    [1]  張曉亮, 朱光俊, 江億. 建筑環境設計模擬分析軟件DeST第13講住宅模擬優化實例[J]. 暖通空調, 2005, 35(8):65-72.
    [2] 徐新華, 周利君, 朱求源. 建筑結構內嵌管道式空調系統的技術與應用[J]. 建筑科學, 2009, 25(10):105-109.
    [3] Xu Xinhua, Wang Shengwei, Wang Jinbo, et al. Active pipe-embedded structures in buildings for utilizing low-grade energy sources: A review[J]. Energy & Buildings, 2010, 42(10):1567-1581.
    [4] 謝軍龍, 朱求源, 徐新華. An active pipe-embedded building envelope for utilizing low-grade energy sources[J]. 中南大學學報(英文版), 2012, 19(6):1663-1667.
    [5] 陸耀慶. 實用供熱空調設計手冊(第二版)[M]. 北京：中國建筑工業出版社, 2008.
    [6] Shen Chong, Li Xianting. Dynamic thermal performance of pipe-embedded building envelope utilizing evaporative cooling water in the cooling season[J]. Applied Thermal Engineering, 2016, 106:1103-1113.
    [7] 中華人民共和國住房和城鄉建設部. 建筑門窗玻璃幕墻熱工程計算規程[M]. 北京：中國建筑工業出版社, 2009.
    [8] 國家發展和改革委員會. GB/T 17981-2007 空氣調節系統經濟運行[S]. 北京: 中國標準出版社, 2008.

    備注：本文收錄于《建筑環境與能源》2018年10月刊總第15期（第21屆暖通空調制冷學術年會文集）。
              版權歸論文作者所有,任何形式轉載請聯系作者。
