華北電力大學 高月芬  劉兆

       【摘  要】采用專門面向HVAC領域的Airpak軟件對某地鐵站臺熱環境進行了三維數值模擬，得到了地鐵站臺溫度場、速度場、PMV-PPD及空氣齡的分布。在分析室內流場分布的基礎上，基于人體熱舒適性指標PMV-PPD與衡量空氣品質指標空氣齡，對室內氣流組織及空氣品質進行預測與評價。模擬結果表明：站臺區域溫度場，速度場縱向梯度變化小，比較均勻。熱感覺表現為微涼或涼。但右側區域的平均空氣齡最高達1460s，該處氣流幾乎停滯，通風換氣效果較差。

       【關鍵詞】地鐵站臺；氣流組織；空氣品質；數值模擬

Abstract: The indoor thermal environment of a subway platform was simulated using Airpak software. The simulation results present the distribution of temperature, velocity, PMV-PPD and air age of the subway platform. Based on the analysis of the indoor air field, PMV-PPD and air age, indoor air distribution and air quality is predicted and evaluated. The simulation results show that the vertical gradient of the temperature field and the velocity field in the platform area is small and relatively uniform. The thermal sensation is a bit cool or cool. However, the average air age in the right-hand zone is up to 1460s, and the ventilation effect is poor.

Keywords: Subway platform; Air distribution; Screen door system; Air quality; Numerical simulation

1 引言

       近年來，中國城市交通行業高速發展，而地鐵交通在城市公共交通中所占的比重越來越大，與常規交通相比，地鐵交通運量大，速度快，便于客流集散。在地鐵運營高峰時段，站臺客流量十分密集，涉及地鐵室內空氣品質問題層出不窮，易引發人體病態建筑綜合癥^[1](SBS，Sick Building Syndrome)、建筑相關疾病(BRI，Building Relative Illness)等，常見的癥狀包括眼、鼻、頭、喉嚨疼痛、疲憊、精神不足、煩悶、皮膚發干、呼吸困難等。病態建筑綜合癥及建筑相關疾病等會妨礙人員正常工作，造成工作日的損失，因此地鐵空氣品質問題應引起足夠的重視。

       科研學者對室內空氣環境已有相關的研究，提出了一些研究方法和評價指標，如溫度場、速度場、PMV-PPD、空氣齡等^[2-5]。在地鐵空氣品質方面目前研究較少，本次通過數值模擬對地鐵站臺的氣流組織進行分析，并計算像一個指標對室內環境進行評價。

2 模型概況

       2.1物理模型

       本文研究對象是某地鐵屏蔽門系統島式站臺，該站臺客流候車人員數為450人。由于人員負荷占總負荷比例最高，將人員簡化為長方體以減少計算量。建立的站臺為X×Z×Y模型，X軸為長度方向，Z軸為寬度方向，Y軸為高度方向。人員體積約為0.3ｍ×0.2ｍ×1.73ｍ，站臺尺寸為140ｍ×16ｍ×5ｍ，屏蔽門（關閉狀態）尺寸為2ｍ×0.4ｍ×2.8ｍ，支撐柱尺寸為1.2ｍ×5ｍ×1.2ｍ，共9根，站臺出入口尺寸為7ｍ×3.6ｍ。站臺層采用上送上回的氣流組織形式，站臺頂板分布有一定數量的送風口和回風口，送風口尺寸為0.5ｍ×0.4ｍ，數量為56個，沿Ｘ軸方向分兩排均勻排列在頂板上兩側，回風口尺寸為0.5ｍ×0.5ｍ，數量為14個，沿X軸方向均勻排列在頂板中央。物理模型搭建如圖1所示。

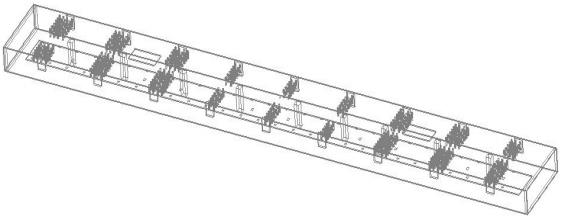

圖1 地鐵站臺模型

       2.2數學模型

       本文采用被廣泛使用的標準k-ε兩方程湍流模型進行求解，描述空氣運動過程的控制方程包括連續方程、動量方程、能量方程。上述方程均滿足如下形式的通用方程：

       其中φ、Γφ及Sφ和分別表示通用變量、廣義擴散系數和廣義源項。為了簡化問題，作如下假設：室內氣流為不可壓縮常物性牛頓流體，穩態湍流流動，且符合Boussinesq假設。

3 評價指標

       3.1 人員區的溫度

       按照國內的經濟狀況和人們的生活習俗，針對公共建筑和民用建筑室內空調溫度的設定夏天通常在22到28℃，冬天通常在18到24℃。

       3.2 人員區的速度

       人員區的速度分布也是影響人體舒適性的一個重要指標。試驗表明，風速低于0.5m/s時，大多數人沒有明顯的感覺，在舒適性空調房間內，夏季風速不應大于0.5m/s，冬季風速不應大于0.3m/s。

       3.3 PMV

       預測平均評價PMV（Predicted Mean Vote）是引入反映人體熱平衡偏離程度的人體熱負荷而提出的，其理論依據是當人體處于穩態的熱環境下，人體的熱負荷越大，人體偏離熱舒適的狀態就越遠。人體熱負荷為人體產熱量與人體向外界散出的熱量之間的差值，人體熱負荷正值越大，人就覺得越熱，負值越大，人就覺得越冷。PMV指標采用了七級分度^[6]，見表1。

表1 PMV熱感覺標尺

       3.4 PPD

       PMV指標代表了同一環境下絕大多數人的感覺，但是人與人之間存在生理差別，因此PMV指標并不一定能夠代表所有個人的感覺。為此，F(xiàn)anger又提出了預測不滿意百分比PPD（Predicted Percent Dissatisfied）指標來表示人群對熱環境不滿意的百分?jǐn)?shù)。1984年國際標準化組織提出了室內熱環境評價與測量的新標準化ISO7730，在該標準中采用PMV-PPD指標來描述評價熱環境。其中提出室內熱環境標準對PMV-PPD指標規定：-0.5≤PMV≤+0.5，PPD≤10%。兩者的關系可以表示為^[7]

       3.5 空氣齡

       空氣齡是指空氣質點自進入房間至到達室內某點所經歷的時間[8]。在空間內污染源分布均勻且送風為全新風時，某點的空氣齡越小，說明該點的空氣越新鮮，空氣品質就越好。空氣齡評價了空氣流動狀態的合理性，因此作為衡量空調房間空氣新鮮程度與換氣能力的重要指標。

4 數值模擬結果及分析

       氣流組織的描述參數可以作為氣流組織好壞的評價指標，這些評價指標對氣流組織的設計有著重要的指導意義。

       4.1 溫度場、速度場分布

       選取z=-1m的縱向平面，對其溫度場及速度場進行模擬分析，如圖2、圖3。

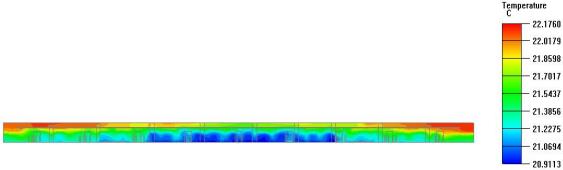

圖2 z=-1m溫度場分布

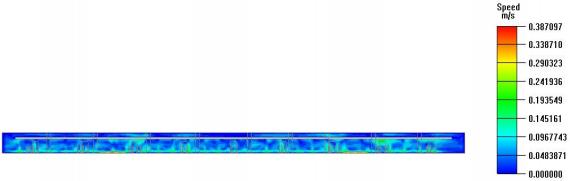

圖3 z=-1m速度場分布

       從圖 2、圖3可以看出，溫度縱向分布在20.9～21.1℃之間，速度值縱向分布在0.04～0.25m/s之間。說明站臺區域溫度場，速度場縱向梯度變化小，比較均勻。

       4.2 PMV-PPD分布

       選取典型截面Y=1.1m（人員靜坐高度水平面）、Y=1.65m（人員站立呼吸高度水平面）、Y=3m（送風垂直面），分別對這三個水平面下的氣流組織進行了模擬計算，重點比較了其評價指標PMV、PPD和空氣齡。圖4、圖5給出了PMV、PPD的分布值。

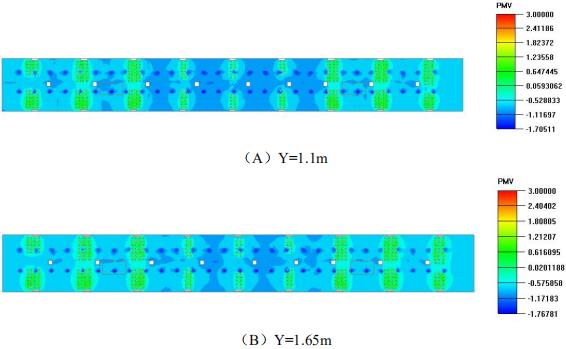

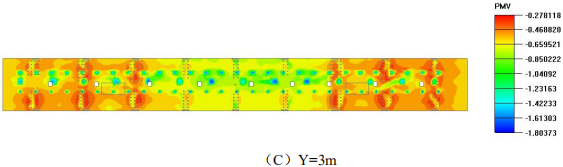

圖4 PMV分布 （Y=1.1m、1.65m、3m）

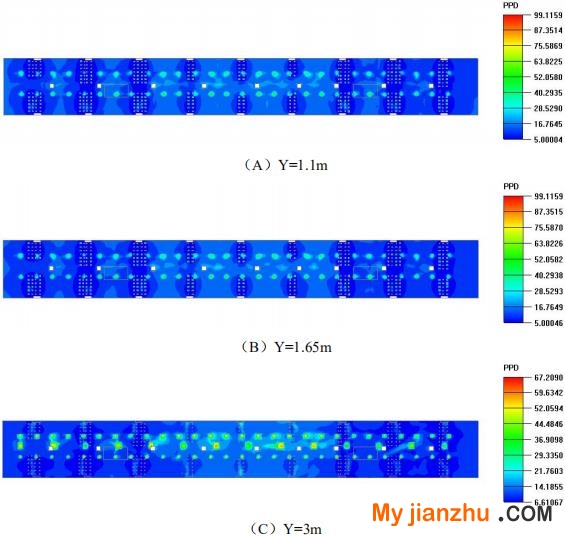

圖5 PPD分布（Y=1.1m、1.65m、3m）

       從圖 4、圖5可以看出，房間的大多數區域的PMV值在-2～0之間，對照表1中熱感覺標尺，熱感覺表現為適中或微涼。從垂直方向來看，PMV值及對應的PPD值為下方大于上方區間。從圖2中溫度場分布得知，因?yàn)樵诖怪狈较虼嬖跍囟确謱蝇F(xiàn)象，越靠近天花板其溫度越低。這與實際需要是相符的。此外，站臺候車人員活動一般為站立，活動區域?yàn)?m高度以下。在2m高度以下，PMV為-1～0之間。PPD為15%左右，不滿足國際標準化組織ISO7730中-0.5≤PMV≤+0.5，PPD≤10%的熱舒適要求。在送風口周圍，PMV值在-1.65～-0.85之間，不滿意度PPD為5%左右，熱感覺為涼。在人員附近和窗戶周圍處，PMV在-1～-0.5之間，不滿意度PPD在16%之間，熱感覺為微涼。從圖4、圖5相互對照，隨著垂直高度的增加，PMV減小，PPD增大。說明脫離人員呼吸區后涼感明顯增強，熱舒適不滿意度增大。

       4.3 空氣齡分布

       圖6模擬了Y=1.1m、1.65m、3m空間平均空氣齡分布。

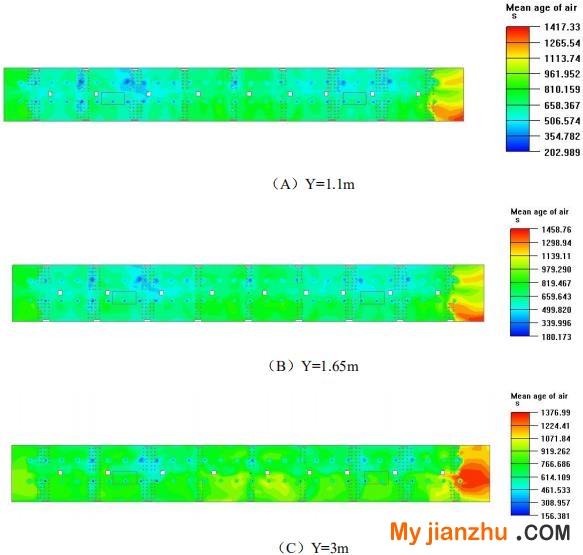

圖6 平均空氣齡分布（Y=1.1m、1.65m、3m）

       從圖6三個截面情況的平均空氣齡分布中可以看出，平均空氣齡整體在800～1460s之間。站臺空間右側區域的平均空氣齡最高達到了1460s，說明該處氣流幾乎停滯，氣流循環困難，因此空氣齡大。當室內冷空氣經過較長的時間與熱空氣進行熱濕交換時，表現為氣流分布不太均勻，室內通風換氣效果較差。因此從數值大小可以形象直觀地預測了室內空氣品質。

5 結論

       （1）本文用Airpak3.0.16模擬軟件對某地鐵站臺區域的氣流組織進行了數值模擬，得到站臺區域內速度場、溫度場、PMV-PPD及空氣齡分布的直觀形象的數據和圖形。

       （2）該站臺區域縱向溫度分布在20.9～21.1℃之間，速度值縱向分布在0.04～0.25m/s之間。說明站臺區域溫度場，速度場縱向梯度變化小，氣流較均勻。

       （3）通過模擬比對三種橫向水平截面（Y=1.1m、1.65m、3m）可以發現，隨著縱向高度的增加，PMV逐漸減小，PPD增大。說明脫離人員呼吸區后涼感明顯增強，熱舒適不滿意度增大。

       （4）站臺右側區域的平均空氣齡最高達到了1460s，表現為氣流分布不太均勻，室內通風換氣效果較差。

參考文獻

       [1] 朱穎心,彥啟森.建筑環境學[M].北京:中國建筑工業出版社,2005.
       [2] 孫勝,李杰林.室內空氣品質的數值模擬及評價[J].環境科學與管理,2007,32(11):66-69.
       [3] 姚潤明,陳啟高,李百戰,等.通風降溫建筑室內熱環境模擬與熱舒適研究[J].暖通空調,1999,27(6):5-9.
       [4] 李先庭,王欣,李曉鋒,等.用示蹤氣體方法研究通風房間的空氣齡[J].暖通空調,2001,31(4):79-81.
       [5] 王偉晗,黃志甲,許強生.不同氣流組織形式下空氣齡的實驗研究[J].建筑熱能通風空調,2006,25(2):79-82.
       [6] 黃壽元,張奕君,申培文,等.基于PMV-PPD與空氣齡的空調辦公室內熱環境數值預測與評價[J].制冷與空調,2010,24(6):80-85.
       [7] Fanger P O. Thermal Comfort-Analysis and Applications in Environmental Engineering[M]. Mc Graw-Hill, New York,1972.
       [8] 陸亞俊,馬最良,鄒平華. 暖通空調[M].中國建筑工業出版社,2007

       備注：本文收錄于第21屆暖通空調制冷學術年會論文集。版權歸論文作者所有，任何形式轉載請聯系作者。
