洪萍  劉建麟
東華大學環境科學與工程學院，東華大學暖通空調研究所

       【摘  要】超大型城市中，建筑架空已證明可有效改善行人風環境，但城市街區建設形式復雜多樣增加了架空效果的不確定性。本文通過RNG k- 模型模擬對比了由無架空、 N-型和M-型三種不同建筑架空構成的街區形態下的風環境，數值模擬方法與經典風洞實驗數據驗證得其相關系數為0.83。進一步分析三種形態下行人區無量綱時均風速場、湍流強度場和陣風風速場。結果表明N-型街區對比無架空和M-型街區的湍流強度差異最大，但其街區內的陣風場仍滿足行人活動的風安全需求。

       【關鍵詞】建筑架空；行人區；湍流強度；陣風風速

       【基金項目】國家自然科學基金（No. 52008079）

0 引言

       隨著城鎮化的不斷加劇，高且密集的城市建筑群阻礙了空氣的流動，使得城市中心區域的風速過低。同時各種人為熱排放、水泥瀝青地面的使用、綠色植被的減少和玻璃幕墻的大量使用都加劇了城市熱島^[1]。為了減緩城市熱島效應，建筑架空這一由架空支柱將建筑架起在建筑與地面之間形成架空層的建筑形式被廣泛用于亞熱帶南部城市。劉等^[2]報道了單棟架空建筑有無周圍建筑情況下風場的分布，并指出建筑架空能提高行人高度處的風速和湍流強度。同時，該團隊還討論了不同架空高度及來流風向^[3]對行人微氣候的影響，并進一步探究了不同湍流模型例如LES^[4]、DDES^[5]預測風場的準確性和經濟性。另外，隨著近年大數據算法的發展，也有研究結合人工神經網絡、遺傳算法和計算流體動力學 (CFD)來綜合模擬影響行人風舒適的各項參數以達到優化建筑架空設計的目的^[6]。然而，現有研究中多報道單棟架空建筑，普遍忽視了城市街區形式的多樣復雜會增加了架空設計改善風環境效果的不確定性。本文提出三種不同有多棟架空建筑的陣列架空建筑形式，通過與經典風洞實驗數據對比驗證模型的有效性并進行網格獨立性驗證，利用其邊界條件進行數值模擬，引入風速比，平均湍流強度和陣風風速來評價不同街區布局的陣風環境。

1 數值模型

       1.1 湍流模型方程

       隨著計算機性能和配置的不斷完善和提高，計算流體動力學 (CFD) 廣泛地運用于各類學科當中，其中用于建筑物周圍風場預測的最廣泛的湍流模型是雷諾時均 (RANS) 湍流模型。RNG k -ε模型與標準k -ε模型方程形式相似，前者對后者進行了以下三方面的修正。首先，RNG k -ε模型在方程中增加了一項，提高了精度；其次，此模型提供一個分析紊流普朗特?cái)?shù)的公式 (不同于標準k -ε模型中的常數)；第三，考慮到低雷諾數效應，選用恰當?shù)谋诿婧瘮?shù)可以使得模擬結果更加準確^[7]。RNG k -ε模型控制方程如下:

       連續性方程：



       動量方程：



       式中：u_i 是x方向上的分速度; p,ρ, T,μ,μ_t和gi分別為壓力、密度、溫度、動力粘度、湍流粘度和重力。

       湍流動能和湍動能耗散率守恒方程如下：



       式中：C_μ = 0.0845；σ_k= 0.7194；σ_ε= 0.7194；C_ε1= 1.42；C_ε2 = 1.68。

       1.2 湍流模型驗證

       風場的湍流模型驗證實驗數據來源于日本建筑協會的風洞實驗^[8]。圖1 (a) 顯示了風洞中的建筑布置情況，每一個小方塊代表一個建筑模型，其尺寸為0.2m (D1) × 0.2m (W1) × 0.2m (H)。圖1 (b) 顯示了在X-Y平面z/H = 0.1 (風洞實驗中z = 0.02m) 處的120個測量點。最終模擬的速度結果將與這120點的實驗測量風速值進行比較。

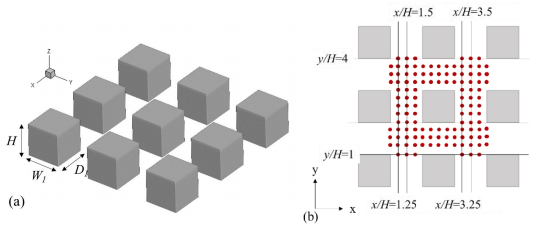

圖1 (a)九棟建筑模型布置圖，(b)120個監測點布置圖

       根據COST Action 732 指南的建議[9]，對于驗證和目標模擬的計算域有以下安排：計算域的入口邊界、上邊界和左右邊界距離建筑群外邊緣的距離均為5H(H為建筑最高高度)，出口邊界距離建筑群背風側15H。最終計算域的大小為25H × 15H × 6H。網格獨立性驗證的詳細安排見表1。

表1 獨立性檢驗的網格布置

       *l指的是網格第一節點到壁面的距離，H = 0.2m。

       1.3 建筑架空物理模型

       本文所研究的對象——建筑架空示意圖如圖3所示，單個建筑尺寸為100 mm (D) × 100 mm (W) × 200 mm (H)，相鄰建筑之間的距離為100 mm (B)。架空支柱的尺寸為20 mm (d) × 20mm (w)。沿著風吹過來的方向，將每列建筑從左到右依次命名為C1到C5。表2 顯示了三種不同形態的建筑布局形式，Type 1 (無架空)，即所有的建筑均沒有被架空；Type 2 (N-型)，C2和C4列的建筑被架空10mm；Type 3 (M-型)，C2和C4列的建筑被架空10mm，C3列的建筑被架空20mm。

圖2 陣列建筑布局形式和架空建筑示意圖

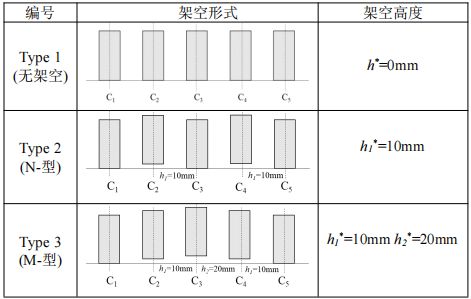

表2 三種架空建筑形式的布置

       1.4 邊界條件

       入口風廓線邊界條件是根據實驗測得的數據進行擬合所得到的，具體如下：



       式中，u(z)表示z高度處的風速值，uH = 3.65m/s。

       圖3為入口風廓線。計算域的入口邊界條件為速度入口(采用UDF輸入)，出口邊界條件為outflow，地面和墻壁為無滑移邊界條件，其余面為對稱邊界條件。當y+ < 5時壁面采用增強壁面函數。

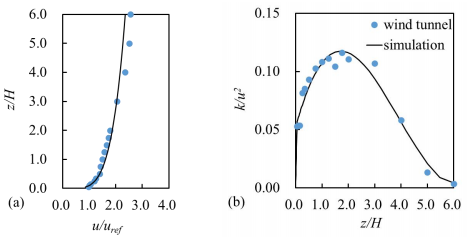

圖3 (a) 速度風廓線；(b) 湍動能風廓線

       本研究均采用商用軟件ANSYS Fluent 16.0進行計算。收斂準則為連續的殘差為10−5，速度、湍動能及湍動能耗散率的殘差為10−6。

2 結果分析

       2.1 網格獨立性檢驗的結果

       圖4為X-Y平面z/H = 0.1處三條直線(x/H = 1.25, 3.5, 3.75)的速度分布。模擬結果與風洞實驗實測結果吻合較好。Case b和Case c的結果更接近風洞實驗測量所得到的數據，模擬與風洞實驗120個測量點的相關系數為0.83。

圖4 模擬值與風洞值對比：(a) x/H = 1.25；(b) x/H = 3.5；(c) x/H = 3.75

       2.2 架空支柱周圍局部風速被放大

       圖5顯示了X-Y平面z/H = 0.025 (行人高度處) 風速比的云圖，風速比的定義為VRw = up/uref (up表示為點p處的風速值，uref為參考風速2.434m/s)。

圖5 風速比云圖，(a) 無架空；(b) N-型；(c)M -型

       整體來看，三種類型風速度比云圖分布相似，高風速比 (1.3-1.5) 集中在迎風側第一列相鄰兩棟建筑之間，低風速比 (0-0.2) 主要分布在建筑背風側的尾流區。VRW在0.4左右集中在相鄰建筑物之間，VRW在0.6 - 1之間的值分布在遠離建筑物陣列的區域。

       風可以自由穿過由架空支柱所創造空間， N-型中第二列建筑物和M-型第四列建筑下的VRW接近0.5，表明在架空支柱周圍有空氣的擾動但是并不強烈。除這兩列以外其他架空建筑下的風速比接近于0，表示該處擾動非常微弱。對于相鄰建筑之間區域周圍的VRW，N-型的VRW在0.3 - 0.5之間出現在第三列建筑之前，與M-型的VRW完全不同，M-型的VRW出現在第三列建筑之后。

       2.3 架空建筑下湍流強度較弱

       圖6 (a) 顯示的七條線分別是行人高度處x/H = 0.75 (L1)， 1.75 (L2)， 2.75 (L3)， 3.75 (L4)， 4.75 (L5)， 5.75 (L6)， 6.75 (L7)，圖7 (b) 表示每條線上湍流強度的平均值。三種建筑形式的平均湍流強度在L3之前都較高 (N-型在L1處達到峰值50%)，L3之后有所下降，L5之后又有所增加。其原因可能是入口氣流附近風速越高，擾動越強。當風吹過多棟建筑后，風速逐漸減小，而在最后一列建筑物背風面出現回流，擾動增強。N-型的平均湍流強度是三種建筑形式中最大的 (只有在L3, 該值小于M-型的平均湍流強度)。無架空建筑形式的湍流強度分布與M-型相類似，其值大約在20% - 30%左右。

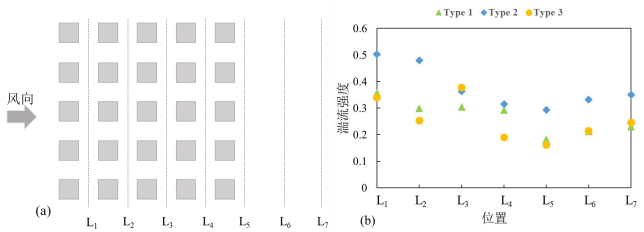

圖6 (a) 七條特征線位置；(b) 湍流強度平均值

       圖7顯示了行人層高度處不同建筑形式周圍湍流強度的云圖。三種形式背風面的湍流強度均在20%和30%左右，在第一列建筑物的兩側和迎風側都有較高的湍流強度 (其值在80%左右)，多數區域湍流強度在60%以下。N-型中，湍流強度最低 (接近0) 的深藍色區域出現在第四列建筑物下。第二列建筑下架空支柱周圍湍流強度增加到60%。而M-型的湍流強度分布情況完全不同。湍流強度出現在第四列建筑物下，低湍流強度區域聚集在第二列建筑架空支柱周圍。結合圖5的風速比云圖來看，風速越大，湍流強度越大。

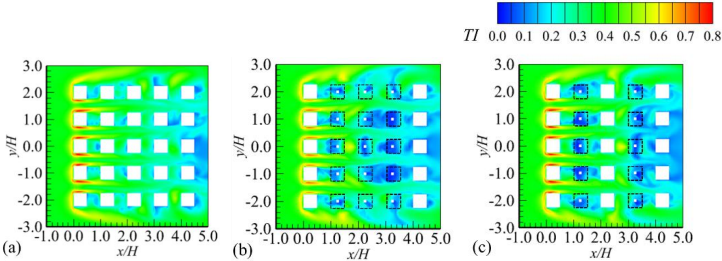

圖7 湍流強度云圖，(a) 無架空；(b) N-型；(c)M -型

       2.4 陣風安全性評估

       陣風是指在短時間內無規律吹過的風。當陣風速度不大時對于行人沒有太大影響，一旦風速過大可能會使人感到不適。陣風風速的數值大致等于風速儀所記錄的峰值風速。



       式中，表示陣風風速，u為平均風速，為z高度處的湍流強度。為陣風系數，取3.5^[10]。

       圖8為X-Y平面z/H = 0.025處的陣風與參考風速的比值 () 分布廓線。第二列建筑物之間u/uref的值最大為2.5左右，兩種架空建筑形式下u/uref大約在0.5 - 1之間。這種分布與歸一化風速廓線的分布相似，表明這兩個參數之間有很強的聯系。

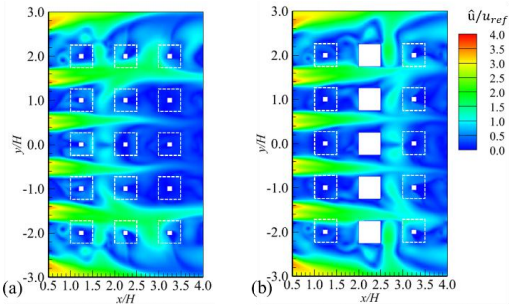

圖8 陣風分布云圖；(a) N-型 ； (b) M-型

       在炎熱潮濕的夏季，當環境風速小于1.5m/s，或風速過大將高處的物品刮落、揚起地面的灰塵和垃圾影響行人走路或休息。Du等人^[11]的研究提出基于香港的風舒適標準：能夠讓人接受的風速比為3.6/uref (本研究中為1.48)，無法忍受的風速比為7.6/uref (本研究中為3.12)以及危險的風速比為15/uref (本研究中為6.16)。顯然本研究中陣風風速比的峰值為3.5左右，且僅限于靠近入口處的部分行人通道。至于架空支柱周圍的陣風風速比均為3以下，是可以讓人接受且安全的。

3 結 語

       使用穩態雷諾時均方法對三種有不同架空形式的街區形態的風速比、平均湍流強度和陣風風速分布進行了模擬分析。研究結果如下:

       (1) 風可以自由地通過架空建筑下方，N-型第二列和M-型第四列架空建筑行人區周圍風速比較大，約為0.5；

       (2) 與其他兩類建筑架空形式相比，N-型的平均湍流強度最大，約為30% ~ 50%之間。無架空和M-型建筑架空形式的湍流強度分布比較相似。

       (3) 陣風與平均風速和湍流強度有較強的相關性，N-型和M-型街區的陣風速度比在架空支柱周圍均低于3，是安全且可以接受的。

參考文獻

       [1] Akbari, H & Dionysia, Dionysia. Three decades of urban heat islands and mitigation technologies research [J], Energy and Buildings, 2016(133): 834-842.
       [2] Liu, JL, Zhang, XL, Niu, J & Tse, K.T. Pedestrian-level wind and gust around buildings with a ‘lift-up’ design: assessment of influence from surrounding buildings by adopting LES [J], Building Simulation, 2019(12): 1107-1118.
       [3] 劉建麟，牛建磊，張宇峰. 建筑架空高度及風向?qū)π腥宋夂虻挠绊懺u估[J]. 建筑科學, 2017，33（12）: 117-124.
       [4] Liu, JL, Niu, JL & Du, et, al. LES for pedestrian level wind around an idealized building array: Assessment of sensitivity to influencing parameters [J]. Sustainable Cities and Society, 2019(44), 406-415.
       [5] Liu,JL & Niu, JL. Delayed detached eddy simulation of pedestrian-level wind around a building array-The potential to save computation resources [J]. Building and Environment. 2019(152), 28-38.
       [6] Weerasuriya, A. U, Zhang, XL & Bin, Lu., et al. Optimizing lift-up design to maximize pedestrian wind and thermal comfort in ‘hot-calm’ and ‘cold-windy’ climates [J], Sustainable Cities and Society, 2020(50).
       [7] ANSYS. (2015). ANSYS FLUENT Theory Guide.
       [8] Architectural Institute of Japan. AIJ benchmarks for validation of CFD simulations applied to pedestrian wind environment around buildings, Tokyo, Japan: Architectural Institute of Japan. 2016.
       [9] Franke, J, Hellsten, A & Schlünzen, H, et al. Best practice guideline for the CFD simulation of flows in the urban environment. COST Action 732: Quality assurance and improvement of microscale meteorological models. COST Office Brussels. 2007.
       [10] Melbourne, W. H. Criteria for environmental wind conditions [J], Journal of Wind Engineering and Industrial Aerodynamics, 1978(3): 241–249.
       [11] Du, Y. X, Mak, C. M. & Kwok, K., et al. New criteria for assessing low wind environment at pedestrian level in Hong Kong [J], Building and Environment. 2017(123): 23-36.
