中國運載火箭技術研究院空間物理重點實驗室 檀妹靜 王麗燕 高揚 程響

       【摘  要】冷熱負荷的準確預測是地鐵車站空調系統節能設計及運行的關鍵。本研究以廣州地鐵2號線某標準站為例，利用TRNSYS仿真平臺，搭建地鐵車站空調系統負荷預測模型。分別對連續運行及間歇運行兩種模式下的地鐵車站站臺區室內溫度，站臺、站廳及車站公共區逐時冷負荷峰值及全年累計負荷進行了分析。數值模擬結果表明，在兩種運行模式下，站廳區冷負荷均遠小于站臺區，其峰值僅為站臺區的57%；連續運行模式計入了非空調時段及非空調季節的冷負荷，引起全年累計負荷的高估；根據實際使用時間表進行間歇負荷模式設定，有利于空調啟動負荷的精確模擬，從而實現系統累計負荷的高精度預測。本研究能夠?yàn)榈罔F車站空調系統設計及運行提供參考。

       【關鍵詞】負荷預測、TRNSYS、地鐵車站、間歇運行、節能

Abstract: Accurate prediction of heating and cooling load has significant influence on energy efficiency design and operation of subway air-conditioning system. In this study, a thermal load prediction model based on a standard subway station of Metro Line 2 in Guangzhou is built by Transient System Simulation Program (TRNSYS) platform. Air temperature, peak value of hourly cooling load, and accumulated cooling load for platform area and station hall are analyzed, respectively. The numerical results demonstrate that the cooling load of station hall is much less than that of the platform area. The peak value of hourly cooling load of station hall is only 57% of the platform one’s. The traditional continuous operation assumption could induce overestimate of the annual accumulated cooling load. The intermittent operation assumption based on actual operating schedule is suggested for the accurate simulation of startup cooling load. The new findings of this work could benefit not only the energy saving design but also high efficiency operation of subway air-conditioning system.

Key words:  load prediction; TRNSYS; Subway station; intermittent operation; Energy saving

0  引言

       目前，地鐵車站通常采用全空氣空調系統對站廳、站臺等公共區域進行空氣環境的熱濕調控^[1]。地鐵環境控制系統運行能耗遠高于其他類型公共建筑。據統計，設置有屏蔽門系統的地鐵車站環控系統能耗占比最高可達40~60%^[2,3]。

       在地鐵車站通風空調系統設計中，冷熱負荷是系統及設備選型的核心依據，是地鐵車站空調系統設計中最為基礎的一環^[4]，將直接影響系統能耗水平，同時還將對其經濟性及運行效果產生顯著作用^[5,6]。因此，準確、合理的負荷預測，對于合理控制裝機容量、節約運營成本具有重要意義，是地鐵車站空調系統節能的關鍵^[7,8]。

       與地面上的其他公共建筑相比，地鐵車站具有以下環境特征：1）地鐵站廳、站臺、隧道以及管理用房等人員活動區不與外界環境直接連通，均沒有能夠接受室外太陽輻射的外墻、外窗等圍護結構。其內部環境不會直接受到外界氣候條件的影響。2）地鐵內部空間通過外圍護結構直接與地下土壤等相連，其熱濕傳遞過程與地面建筑存在較大差異。巖石、土壤等地下地質情況對于地鐵車站的冷熱負荷具有較大影響。3）地鐵內部空間通過外圍護結構直接與地下土壤等相連，其熱濕傳遞過程與地面建筑存在較大差異。巖石、土壤等地下地質情況對于地鐵車站的冷熱負荷具有較大影響。4）由于與外界相對隔絕，地鐵空間的熱濕負荷主要來自內部的熱源和濕源，其包括：列車、人員、設備、照明設施等^[9,10]。目前，地鐵車站空調系統設計負荷計算通常采用穩態計算方法^[11]。近年來，隨著數值計算技術的進步，發展出了基于全年逐時氣象數據的地鐵空調系統的全年瞬態預測方法，其能夠?qū)崿F(xiàn)逐時非穩態負荷的精準預測，能夠?yàn)榈罔F空調系統節能設計及運行提供數據支持，具有良好的推廣前景^[12,13]。

1 廣州地鐵2號線某標準站TRNSYS 動態負荷預測模型

       TRNSYS(Transient System Simulation Program)，亦稱為瞬時系統模擬程序，由美國政府資助，美國威斯康星--麥迪遜大學太陽能實驗室(SEL)開發，適用于建筑負荷、各類空氣調節系統、太陽能系統及冷熱電聯產系統進行動態仿真。

       本研究基于TRNSYS17平臺，結合Google Sketchup構建廣州地鐵2號線某標準站的車站三維建筑模型，進而建立該車站的空調系統數值仿真算例，對其公共區空調負荷進行全年逐時預測。

       1.1 車站建筑布局

       該站為地下二層島式非換乘標準站，地下一層為站廳區，地下二層為站臺區，車站起點里程YDK10+748.2，終點里程YDK10+912.3，總長度164.1m。 車站建筑布局如下圖所示：

圖1 廣州2號線某標準站地下車站站廳平面圖

圖2 廣州2號線某標準站地下車站站臺平面圖

       1.2 計算參數設置

       本研究使用Meteonorm軟件數據庫中提供的基于中國廣州地區氣象站近20年實測數據的典型氣象年TMY（Typical Meteorologic Year）數據作為全年動態負荷模擬的計算數據。

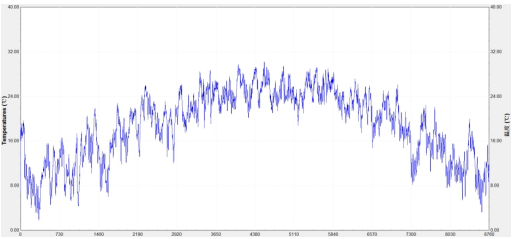

圖3 廣州典型氣象年室外干球溫度

圖4 廣州典型氣象年室外濕球溫度

       站廳夏季空調設計參數：干球溫度29℃，相對濕度45~65%；站臺夏季空調設計參數：干球溫度27℃，相對濕度45~65%。列車車廂內夏季空調設計參數：干球溫度27℃。按遠期2032年夏季晚高峰計算，預測客流3780人，其中上行上車人數2210人，上行下車人數153人；下行上車人數220人，下行下車人數1197人，超高峰系數取1.3。照明負荷按照單位面積指標法進行計算，取20W/m2。車站側墻、頂板、底板均取2 g/（m2h）。屏蔽門漏風量取10 m3/s，對出入口滲透風負荷則基于出入口通道截面積，按照200 W/m2計算。屏蔽門漏風量取10 m3/s，對出入口滲透風負荷則基于出入口通道截面積，按照200 W/m2計算。

       1.3 連續與間歇運行模式

       連續運行模式指，全年室內設計溫度為一恒定值，當室內自然室溫高于該設計溫度時，即對冷負荷進行模擬，基于全年8760小時連續逐時計算，獲得全年冷負荷波動、峰值負荷及累計負荷。該模式所獲得的計算結果是以空調系統連續24小時運行為前提的。

       間歇運行模式指，空調系統在地鐵列車運行時段內啟動，地鐵列車停運階段停止的運行方式。與連續運行工況不同，在間歇運行情況下，室內冷量及熱量存在一定的積累效應，將會導致室內溫度在空調啟動及停機后延遲變化，進而影響空調系統負荷。如果能夠根據空調系統的實際使用情況對空調系統負荷進行精細化模擬，將可能獲得更加精準的負荷計算結果。本研究中，根據廣州地鐵2號線列車運行情況，設每日空調時段為早晨4:30至次日凌晨0:30。空調季節依據廣州市建筑節能季節劃分并做適當延長，取3月1日~11月1日，其他時段為非空調時段。

2 動態負荷預測結果分析

       2.1 地鐵車站空調系統TRNSYS模型

       為實現地鐵車站空調系統間歇運行模式下的負荷精確預測，在TRNSYS仿真平臺中增加基于每日運行時間表的空調系統動態啟停控制模塊。將地鐵車站冷熱負荷與空調系統運行時間表相結合，實現連續及間歇運行模式下的地鐵車站空調系統動態負荷預測。模型結構如下圖所示：

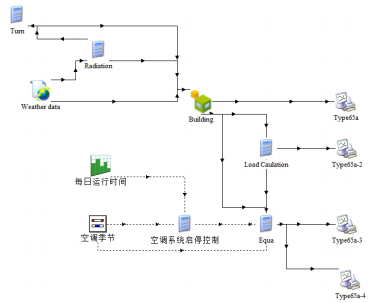

圖5 負荷動態預測的TRNSYS模型圖

       2.2 兩種運行模式下的站臺區溫度對比

       連續及間歇運行模式下站臺區全年室內溫度變化曲線如圖6、圖7所示。可以看出，兩種運行模式下的站臺區溫度存在顯著差異，間歇運行模擬下，站臺區室內溫度存在顯著的日波動，在非空調時段內，因熱量累計，自然室溫升高，并超過設計溫度27℃，空調啟動后，室內溫度迅速下降并最終維持在設計溫度。由此可知，間歇運行負荷模擬能夠有效的模擬出由于空調系統非連續運行所導致的室溫升高，從而有利于空調啟動負荷的準確預測。

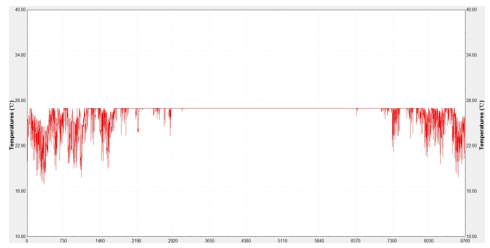

圖6 連續運行模式下站臺溫度

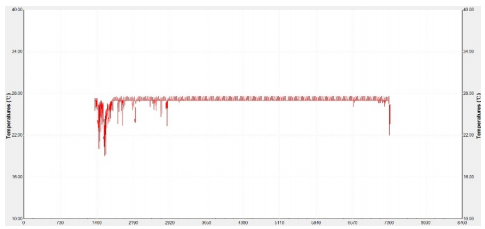

圖7 間歇運行模式下站臺溫度

       2.3 兩種運行模式下的峰值冷負荷及全年累計冷負荷對比

       全年8760小時連續動態冷負荷模擬結果如圖8、圖9所示。

       在連續運行模式下，站臺區峰值冷負為326 kW，出現在第4554小時；站廳區峰值冷負為186 kW，出現在第4554小時；公共區總冷負荷峰值512 kW，亦出現在第4554小時；站廳區冷負荷遠小于站臺區，其峰值僅為站臺區的57%。站臺區及站廳區峰值負荷出現時間點一致，表明車站冷負荷中新風負荷比例較高，峰值負荷由室外溫度峰值決定。

       兩種運行模式下的總冷負荷對于如表1所示。可以看出，連續運行模式計入了非空調時段及非空調季節的冷負荷，引起全年累計負荷的高估。即使僅對空調季的冷負荷數據進行統計分析，仍可看出，連續模式由于計入了非空調時段冷負荷，其結果略高于間歇模式。由于間歇運行情況下的預測結果中包含了啟動負荷引起的增量，使得兩類方法之間的差值有所減小。

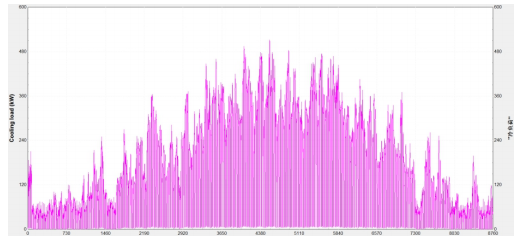

圖8 連續運行模式下車站總冷負荷

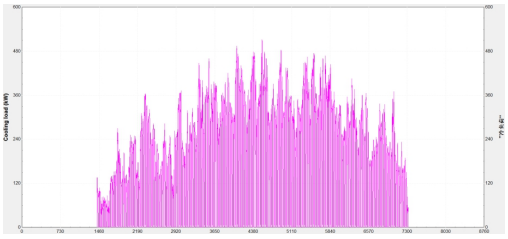

圖9 間歇運行模式下車站總冷負荷

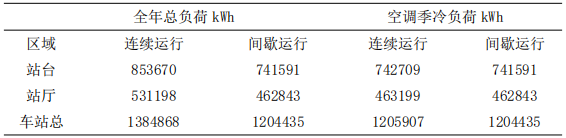

表1 兩種運行模式下的總負荷對比

3 結 論

       本研究通過TRNSYS系統仿真平臺，對廣州地鐵2號線某標準站車站空調系統在連續運行及間歇運行模式下的室內環境溫度及冷負荷情況進行了分析，研究結果表明：1）傳統的基于穩態算法的負荷計算過于粗放，無法展示出全年的負荷變化及各季節、各月、各日的部分負荷率，不利于系統精細化設計及運行控制；2）基于全年8760小時連續運行模式的負荷預測，無法體現啟動負荷，并可能引起累計負荷高估等問題；3）在工程設計中，應依據實際項目所在地區的空調季節及其每日具體運行時間進行間歇運行模式設置，進而實現負荷預測的精細化。采用基于空調時段的間歇運行負荷預測取代連續逐時負荷預測，有利于空調系統節能設計與運行；4）采用TRNSYS過程化控制軟件對地鐵工程空調系統進行負荷計算時，根據實際使用時間表進行負荷計算，將能夠?qū)崿F(xiàn)空調啟動負荷的精確模擬，從而實現系統逐日、逐月、逐季節、以及全年累計負荷的高精度預測。

參考文獻

       [1] 帥品格, 地鐵車站通風空調系統節能模式探討. 建筑熱能通風空調, 2020. 39(05): p. 66-68.
       [2] 曹瀚, 淺析地鐵節能的措施與推進. 信息系統工程, 2019. 04(4): p. 80-82.
       [3] 王峰, 地鐵通風空調系統變頻節能研究, 2007, 西南交通大學.
       [4] 李婷婷, et al., 基于BP神經網絡的地鐵站廳空調負荷預測. 計算機科學, 2019. 46(S2): p. 590-594.
       [5] 蘇子怡 and 李曉鋒, 夏熱冬冷地區全高站臺門地鐵站環控負荷分析. 都市快軌交通, 2020. 33(05): p. 123-129.
       [6] 王志毅, 鐘加晨, and 李建軍, 基于負荷率的地鐵車站冷水機組性能分析. 制冷技術, 2020. 40(05): p. 68-72.
       [7] 徐國強, 基于客流特征的地鐵車站動態空調負荷預測方法研究, 2020, 西安建筑科技大學.
       [8] 倉青懷, 基于負荷預測的地鐵通風空調系統節能方案. 中國科技信息, 2020(Z1): p. 97-98+101+13.
       [9] 李婷婷, 畢海權, and 王宏林, 地鐵車站站廳空調冷負荷影響因素分析. 制冷與空調(四川), 2019. 33(06): p. 684-690.
       [10] 張喬, 關于地鐵通風空調系統節能的有效策略探討. 北方建筑, 2019. 4(06): p. 43-46.
       [11] 盧海洋, 尹華, and 郭華芳, 地鐵車站節能研究現狀. 新能源進展, 2019. 7(04): p. 333-345.
       [12] 安碩, 基于負荷預測的地鐵站臺空調末端預測控制方法研究, 2020, 北京建筑大學.
       [13] 段皖秦, 城市軌道交通地下車站通風空調系統與能源管理優化, 2019, 西安理工大學.

       備注：本文收錄于《建筑環境與能源》2021年4月刊 總第42期（第二十屆全國暖通空調模擬學術年會論文集）。版權歸論文作者所有，任何形式轉載請聯系作者。
