吳志菊¹，羅杰任²，閆秋會¹
1.西安建筑科技大學 環境與市政工程學院；2.西安工程大學 城市規劃與市政工程學院

       【摘  要】以無水乙醇為溶劑，SiO₂氣凝膠為溶質，制取SiO₂氣凝膠改性溶液。采用浸潤及常壓干燥制備巖棉/SiO₂氣凝膠復合板，研究SiO₂氣凝膠的質量分數和浸潤時間對巖棉/SiO₂氣凝膠復合板的短期吸水量、導熱系數及抗壓強度的影響。并以某辦公樓為對象，利用建筑能耗模擬軟件DeST，研究巖棉/SiO₂氣凝膠復合板在寒冷地區的建筑能耗。結果表明：隨SiO₂氣凝膠的質量分數的增加，復合板的短期吸水量和導熱系數逐漸變小，抗壓強度略有提高。與未進行保溫相比，厚度為30mm的巖棉/SiO₂氣凝膠復合板能耗節能率大于25%。

       【關鍵詞】SiO₂氣凝膠；巖棉/SiO₂氣凝膠復合板；導熱系數；建筑能耗

       【基金項目】陜西省自然科學基礎研究計劃項目（2015JM5229）

       【中圖分類號】TU55+1       【文獻標識碼】A

       到2020年，中國城鎮建筑節能要達到65%的總目標，對建筑外墻保溫材料的研究具有重要意義^[1]。目前，建筑外墻保溫材料分為有機保溫材料和無機保溫材料，有機保溫材料具有質量輕、保溫隔熱效果好等優點，但易燃易老化^[2-4]。巖棉作為A級不燃材料解決防火性能差等問題，但存在吸水量大、保溫隔熱性能不佳等問題^[5-6]。SiO₂氣凝膠是一種新型輕質多孔納米材料，具有密度低（可低達4kg/m³）、比表面積大（>1000m²/g）和孔洞率高（達99%），在熱力學方面具有極低的導熱系數，常溫常壓下其導熱系數為0.015 W/(m·K)^[7-12]。SiO₂氣凝膠作為一種高效保溫隔熱材料，因其強度低、脆性大等缺點限制了在建筑外墻保溫領域的應用^[13]。針對巖棉和SiO₂氣凝膠以上特點，本文利用SiO₂氣凝膠改性溶液通過浸潤及常壓干燥制備巖棉/SiO₂氣凝膠復合板，研究SiO₂氣凝膠的質量分數和浸潤時間對巖棉/SiO₂氣凝膠復合板的性能影響，并研究在以西安為代表的寒冷地區的建筑能耗。

1 實 驗

       1.1 原材料

       SiO₂氣凝膠：粒徑為5～20nm，導熱系數（常溫）為0.028 W/(m·K)，成都艾瑞杰科技有限公司生產；無水乙醇、吐溫80和硅烷偶聯劑KH550：天津市天力化學試劑有限公司生產；巖棉：西安市長安保溫材料有限公司生產，不燃性為A級，導熱系數（常溫）約0.045 W/(m·K)。

       1.2 實驗過程

       以SiO₂氣凝膠質量分數分別為2%、4%、6%和8%時，制取SiO₂氣凝膠改性溶液。將其與巖棉浸潤復合，置于通風櫥中24h常溫揮發，之后置于50℃烘干箱中常壓干燥24h至完全干燥，制備巖棉/SiO₂氣凝膠復合板。

       1.3 測試方法

       依據GB/T25975-2010《建筑外墻外保溫用巖棉制品》，計算短期吸水量。依據GB/T10295-2008《非金屬固體材料導熱系數的測定—熱線法》，使用TC-3000快速導熱系數測定儀測量導熱系數。依據GB/T13480《礦物棉制品壓縮性能試驗方法》，使用萬能材料試驗機測定抗壓強度。

2 結果與討論

       2.1 不同質量分數的SiO₂氣凝膠對巖棉的短期吸水量的影響

       短期吸水量能準確、快速反應材料的防水性能，通過短期吸水量的變化對巖棉的防水性能進行評價。圖1為巖棉改性前后對比圖。圖2為巖棉/SiO₂氣凝膠復合板的短期吸水量的變化曲線。

       由圖1可知，通過浸潤及常壓干燥等工藝制備得到的巖棉/SiO₂氣凝膠復合板，其纖維的表面附著大量的SiO₂氣凝膠顆粒。由圖2可知，五種不同浸潤時間處理的巖棉/SiO₂氣凝膠復合板隨SiO₂氣凝膠質量分數的增大，其短期吸水量先急劇下降后趨于穩定。對于浸潤處理20min的巖棉/SiO₂氣凝膠復合板，當SiO2氣凝膠質量分數分別為6%和8%時，短期吸水量分別下降百分比為33.3%和35%。五種不同浸潤時間處理的巖棉/SiO₂氣凝膠復合板相比，隨浸潤時間的延長，粘附于纖維上的二氧化硅顆粒越多，其短期吸水量越小。當SiO₂氣凝膠質量分數為8%，浸潤時間3、5、10、15和20min處理的巖棉/SiO₂氣凝膠復合板的短期吸水量分別為0.86、0.82、0.81、0.79和0.78kg/m²。試驗過程中發現當SiO₂氣凝膠質量分數大于8%時，SiO₂氣凝膠在無水乙醇溶劑中存在不完全溶解的現象。

       2.2 不同質量分數的SiO₂氣凝膠對巖棉的導熱系數的影響

       圖3為巖棉/SiO₂氣凝膠復合板導熱系數的變化曲線。由圖3可知，隨SiO₂氣凝膠質量分數的增加，五種不同浸潤時間處理的巖棉/SiO₂氣凝膠復合板的導熱系數均呈下降趨勢。當浸潤時間為20min，SiO₂氣凝膠質量分數分別為6%和8%時，巖棉/SiO₂氣凝膠復合板的導熱系數下降百分比分別為22.22%和26.67%。由于附著于巖棉中纖維的SiO₂氣凝膠顆粒逐漸增多，纖維被氣凝膠顆粒較好地包裹，而阻止了纖維之間的直接接觸。熱量要從熱端傳遞到冷端，就必須克服氣凝膠顆粒所設置的層層障礙，而氣凝膠顆粒的存在還拉長了熱傳遞的路徑，從而降低了導熱系數^[13]。且SiO₂氣凝膠顆粒保持完整，其纖細的納米多孔網絡結構有效限制固態熱傳導和氣態熱對流。五種不同浸潤時間處理的巖棉/SiO₂氣凝膠復合板相比，隨浸潤時間的延長，其導熱系數下降越明顯。當SiO₂氣凝膠質量分數為8%時，浸潤3、5、10、15和20min處理的巖棉/SiO₂氣凝膠復合板的導熱系數分別從0.045 W/(m·K)下降至0.042、0.040、0.037、0.034和0.033 W/(m·K)。

       2.3 不同質量分數的SiO₂氣凝膠對巖棉的抗壓強度的影響

       圖4為巖棉/SiO₂氣凝膠復合板抗壓強度的變化曲線。由圖4可知，浸潤處理后的巖棉/SiO₂氣凝膠復合板抗壓強度基本沒有變化或者略有提高。由于偶聯劑KH550能夠增大巖棉板中纖維的結合力，起到了一定的粘結作用，但粘結力不會很大。同時KH550的使用量較少，因此浸潤處理后的巖棉/SiO₂氣凝膠復合板抗壓強度略有提高。

 3 巖棉/SiO₂氣凝膠復合板在寒冷地區的建筑能耗

       3.1 模型建立

       以辦公樓為模型，共5層，層高為3.6m，建筑面積為3667.5m²，其平面圖如圖5所示：

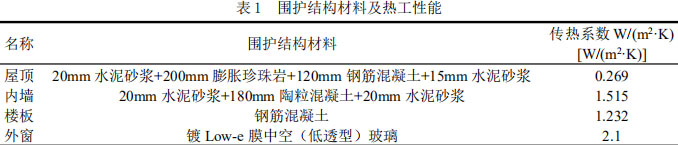

       根據對寒冷地區辦公建筑圍護結構以及建筑體形進行的調研，發現寒冷地區的建筑外墻的主體墻大部分采用重砂漿空心磚^[14]。因此，此建筑模型的建筑外墻采用主體墻+保溫層系統，即20mm石灰砂漿+360mm重砂漿空心磚+保溫層+20mm石灰砂漿。由圖3可知，當浸潤時間為20min的巖棉/SiO₂氣凝膠復合板的導熱系數較佳，因此均采用浸潤時間為20min處理的巖棉/SiO₂氣凝膠復合板。其他圍護結構參數具體如表1所示：

       3.2 模擬結果

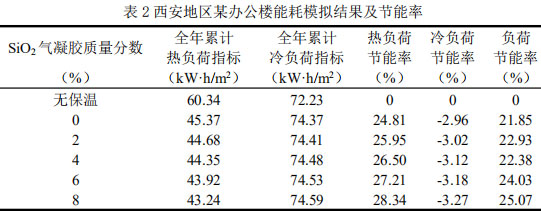

       由于西安地區夏季高溫多雨，冬季寒冷少雨。除了要考慮冬季供熱，還要考慮夏季制冷。表2為西安地區某辦公樓能耗模擬結果及節能率。

       從表2可知，隨著SiO₂氣凝膠質量分數的增加，建筑全年累計熱負荷指標明顯減小，但對建筑的全年累計冷負荷指標的影響相對較小。與建筑不進行保溫措施相比，建筑熱負荷節能率、冷負荷節能率和負荷節能率分別可提升28.34%、-3.27%和25.07%。一方面由于隨著SiO₂氣凝膠質量分數的增加，巖棉/SiO₂氣凝膠復合板的保溫性能得到提升；另一方面，在寒冷地區，冬季室內外溫度差大，采取保溫措施后，有效減弱室內外建筑熱流作用；但夏季室內外溫差小，保溫效果較弱，且保溫厚度增加，建筑蓄熱反而會增強，當?shù)诙炜照{開啟時，此部分蓄熱成為了冷負荷。

4 結 論

       本文針對SiO₂氣凝膠改性溶液對巖棉的改性工藝進行探究，主要研究結果如下：

       （1）SiO₂氣凝膠質量分數的大小和浸潤時間會影響附著在巖棉中纖維上的顆粒數量，進而影響巖棉的性能。其最佳工藝下，巖棉/SiO₂氣凝膠復合板的短期吸水量為0.8kg/m²，導熱系數為0.035W/(m·K)，抗壓強度為42.40kPa(10%形變)。與改性前相比，巖棉/SiO₂氣凝膠復合板的短期吸水量下降百分比為35.0%，導熱系數下降百分比為26.67%，抗壓強度略有提高。

       （2）與建筑未進行保溫相比，厚度為30mm的巖棉/SiO₂氣凝膠復合板在寒冷地區的建筑熱負荷節能率、冷負荷節能率和負荷節能率分別可提升28.34%、-3.27%和25.07%。

參考文獻：

       [1] 楊金龍, 米海惠, 蘇振國,等. 含水率對建筑外墻保溫材料導熱性能的影響[J]. 建筑材料學報, 2017(6):986-990.
       [2] 劉培江. 高層建筑外墻保溫材料火災案例分析[J]. 低溫建筑技術, 2017, 39(9):150-151.
       [3] 谷燕成, 陳思諾, 黃恩興. 建筑節能保溫材料的現狀及發展[J]. 建筑節能, 2016, 44(6):34-38.
       [4] 王巖, 王祎瑋, 白錫慶,等. 墻體保溫材料的現狀及其發展趨勢[J]. 天津建設科技, 2017, 27(1):1-3.
       [5] 高釗. 巖棉制品作建筑外墻保溫材料的優勢分析[J]. 建材發展導向, 2014, 12(4):58-63.
       [6] 蔡鳳武, 姚文生, 劉曉波. 巖棉保溫材料性能探討[J]. 河北建筑工程學院學報, 2011, 29(1):49-51.
       [7] 陳興明, 朱世富, 趙北君,等. HCl-NH3雙組分催化正硅酸乙酯快速制備SiO2氣凝膠[J]. 現代化工, 2003, 23(z1):147-150.
       [8] 姜劍鋒, 張波, 鄧冰心,等. 干燥溫度及反應條件對SiO2-TiO2復合氣凝膠環氧化催化性能的影響[J]. 現代化工, 2015(7):69-72.
       [9] Cuce E, Cuce P M, Wood C J, et al. Toward aerogel based thermal superinsulation in buildings: A comprehensive review[J]. Renewable & Sustainable Energy Reviews, 2014, 34(3):273-299.
       [10] Koebel M, Rigacci A, Achard P. Aerogel-based thermal superinsulation: an overview[J]. Journal of Sol-Gel Science and Technology, 2012, 63(3):315-339.
       [11] Gaponik N, Herrmann A K, Eychmüller A. Colloidal Nanocrystal-Based Gels and Aerogels: Material Aspects and Application Perspectives[J]. Journal of Physical Chemistry Letters, 2012, 3(3):8–17.
       [12] Anderson A M, Wattley C W, Carroll M K. Silica aerogels prepared via rapid supercritical extraction: Effect of process variables on aerogel properties[J]. Journal of Non-Crystalline Solids, 2009, 355(2):101-108.
       [13] 程頤, 成時亮, 阮豐樂,等. 氣凝膠材料在墻體保溫系統中的應用[J]. 新型建筑材料, 2012, 39(9):80-83.
       [14] 王麗娟. 寒冷地區辦公建筑節能設計參數研究[D]. 西安:西安建筑科技大學, 2007.

       備注：本文收錄于《建筑環境與能源》2018年10月刊總第15期（第21屆暖通空調制冷學術年會文集）。版權歸論文作者所有,任何形式轉載請聯系作者。
