1 適用范圍
3.2.2.5 止水條需要接頭時，可將止水條端頭側面部位用多用刀切成斜面，剝去搭接部位的隔離紙，利用止水條本身的可粘性，將止水條側面以搭接60 mm長粘貼在一起，用滾筒滾壓止水條上表面，使止水條的搭接面粘結嚴密、牢固即可，見圖3.2.2.5。
本工藝標準適用于一般工業與民用建筑地下結構、各種遂道及人防等地下工程，以BW遇水膨脹橡膠止水條密封混凝土施工縫的防水處理。
2 施工準備
2.1材料
2.1.1 BW遇水膨脹橡膠止水條，膨脹倍率高，能使混凝土施工縫具有較強的平衡自愈功能。該產品是由聚氨酯、丙稀酸鈉等高分子吸水性樹脂等材料，與合成橡膠制得的 條狀固體并帶有自粘性的防水材料，斷面為矩形，其斷面尺寸分別有15 mm×20 mm、20 mm×30 mm、20 mm×50 mm、10 mm×40 mm等多種規格，長度可根據設計要求進行加工。
2.1.2 BW遇水膨脹橡膠止水條進場時，必須以同一生產廠的同一類型品種的產品，每2t為一驗收批（不足2t時，仍按一批計），進行外觀驗收：表面不得有開裂、缺 膠等缺陷；每1000 mm長止水條表面不得有深度大于2mm、面積大于16 mm² 的凹痕、氣泡、雜質、明疤等缺陷；尺寸公差應符合表2.1.2的要求。
BW遇水膨脹橡膠止水條尺寸公差 表2.1.2
|
項目
|
厚度
|
寬度
|
||||
|
≤10
|
＞10~30
|
＞30
|
≤50
|
＞50~100
|
＞100
|
|
|
極限偏差
|
±1.0
|
+1.5
-1.0
|
+2.0
-1.0
|
+2.0
-1.0
|
+3.0
-1.0
|
+4.0
-1.0
|
注：1計量單位為mm；
2其它規格及異形產品斷面尺寸公差由供需雙方協商，異形產品的厚度為其最大工作面厚度。
2.2工具
鋼絲刷，油灰開刀，毛刷（2寸），剪刀或多用刀，小滾筒（φ40×50 mm），鐵錘（0.9kg）。
2.3作業條件
2.3.1混凝土施工縫留設位置必須符合《混凝土結構工程施工質量驗收規范》GB50204-2002、《地下工程防水技術規范》GB50108-2001、《地下防水工程質量驗收規范》GB50208-2002及工程設計要求。
2.3.2施工縫可以是豎向縫，也可以是水平縫。施工縫混凝土面可預留成定位淺槽或平茬，BW遇水膨脹橡膠止水條擬粘貼部位表面可以是粗糙的，也可以是光滑的，但必須平整、干燥、潔凈。
2.4技術準備
2.4.1在現場經外觀檢驗合格的BW遇水膨脹橡膠止水條中，隨機抽出足夠試樣送試驗室，進行復試檢驗，待檢驗報告合格后方可使用。
2.4.2 BW遇水膨脹橡膠止水條的主要技術指標應符合表2.4.2的要求
BW遇水膨脹橡膠止水條物理性能 表2.4.2
|
序號
|
項 目
|
指 標
|
|||||
|
PN-150
|
PN-220
|
PN-300
|
|||||
|
1
|
體積膨脹倍率（%）
|
≥150
|
≥220
|
≥300
|
|||
|
2
|
高溫流淌性（80℃×5h）
|
無流淌
|
無流淌
|
無流淌
|
|||
|
3
|
低溫性試驗（-20℃×2h）
|
無脆裂
|
無脆裂
|
無脆裂
|
|||
|
注： 體積膨脹倍率 =
|
膨脹后的體積
|
×100%
|
|||||
|
膨脹前的體積
|
|||||||
3 操作工藝
3.1工藝流程
施工縫混凝土表面清理 粘貼BW遇水膨脹橡膠止水條 隱蔽工程驗收 下步混凝土澆筑
3.2操作方法
3.2.1施工縫混凝土表面清理：粘貼BW遇水膨脹橡膠止水條前，用鋼絲刷、油灰刀、毛刷，將施工縫已硬化的混凝土表面的水泥浮漿、雜物及灰塵清理干凈，保持干燥。
3.2.2 粘貼BW遇水膨脹橡膠止水條

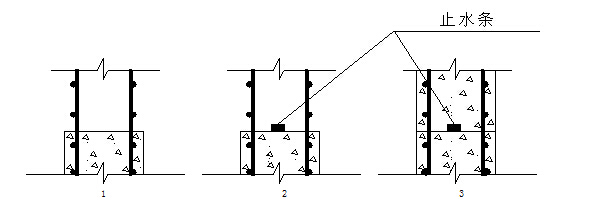

3.2.2.1 混凝土施工縫止水條施工程序見圖3.2.2.1。
圖3.2.2.1 混凝土施工縫止水條施工程序
1上工序混凝土施工縫留茬剖面示意圖
2混凝土施工縫粘貼止水條剖面示意圖
3施工縫再次澆筑混凝土剖面示意圖
3.2.2.2 水平施工縫粘貼止水條：將包裹在BW遇水膨脹橡膠止水條粘結面的隔離紙撕掉，利用止水條的自粘性，把止水條直接粘貼在施工縫混凝土表面上。
3.2.2.3 豎向施工縫混凝土表面仍利用止水條本身的可粘性粘貼（操作方法同3.2.2.2款）之外，還須沿止水條每隔1000 mm加釘一個水泥鋼釘，以協助固定。
3.2.2.4用滾筒滾壓BW遇水膨脹橡膠止水條上表面，使止水條與混凝土表面粘結嚴密、牢固。

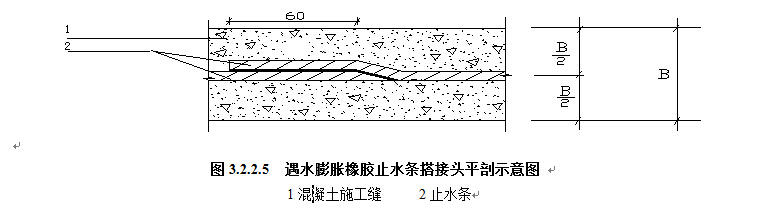

3.2.2.5 止水條需要接頭時，可將止水條端頭側面部位用多用刀切成斜面，剝去搭接部位的隔離紙，利用止水條本身的可粘性，將止水條側面以搭接60 mm長粘貼在一起，用滾筒滾壓止水條上表面，使止水條的搭接面粘結嚴密、牢固即可，見圖3.2.2.5。
圖3.2.2.5 遇水膨脹橡膠止水條搭接頭平剖示意圖
3.2.3下一工序混凝土澆筑：BW遇水膨脹橡膠止水條粘貼完畢，經隱蔽工程驗收合格后，揭去止水條表面隔離紙，方可進行下一工序混凝土澆筑。
3.3季節性施工：BW遇水膨脹橡膠止水條不宜在雨天、雪天、和五級及以上風天施工，作業環境溫度不低于5℃。如寒冷天氣可采取輔助增溫方法，在保證作業環境溫度不低于5℃的前題下，進行止水條粘貼施工。
4 質量標準 （見表4）
質量標準 表4
|
項目
|
序號
|
檢查項目
|
質量標準
|
檢查方法
|
|
|
國家標準
|
企業標準
|
||||
|
主控項目
|
1
|
混凝土施工縫所用止水條
|
必須符合設計要求
|
必須符合設計要求
|
檢查產品出廠合格證、質量檢驗報告和現場抽樣試驗報告
|
|
2
|
混凝土施工縫細部做法
|
均須符合設計要求，嚴禁滲漏
|
均須符合設計要求，嚴禁滲漏
|
觀察檢查和檢查隱蔽工程驗收記錄
|
|
|
一般項目
|
1
|
止水條固定
|
止水條中心線應與混凝土中心線重合；止水條應固定牢靠、平直，不得有扭曲現象
|
止水條中心線應與混凝土中心線重合；止水條應固定牢靠、平直，不得有扭曲現象
|
觀察檢查和檢查隱蔽工程驗收記錄
|
|
2
|
接縫處混凝土
|
表面應密實、潔凈、干燥；止水條應粘結嚴密，不得有開裂、鼓泡和下塌現象
|
表面應密實、潔凈、干燥；止水條應粘結嚴密，不得有開裂、鼓泡、下塌和脫落等現象
|
觀察檢查
|
|
|
3
|
止水條搭接長度的允許偏差
（mm）
|
-10
|
觀察檢查和尺量檢查
|
||
5 成品保護
5.1止水條施工完畢后，應及時進行下一工序的混凝土澆筑。如確因客觀原因導致混凝土澆筑時間間隔較長時，應及時覆蓋保護材料（塑料薄膜等）以防止污染、陽光長時間照射，避免雨淋、水泡。
5.2澆筑下一工序混凝土時，應注意避免混凝土直接沖擊止水條，導致止水條位移、脫落，尤其是豎向止水條。
6 應注意的質量問題
6.1施工縫處混凝土表面一定要保持堅實、平整，不得有砂漿再次找平現象，如有凸、凹、松散部位，應剔至堅實面。
6.2止水條不慎短時間濕水時，需及時晾干后方可繼續使用，以保證止水效果。
6.3整個混凝土施工縫處的止水條要連續不斷；止水條搭接頭必須滿足搭接長度、粘結嚴密；止水條水平向不得在轉角處甩搭接頭，豎向甩頭需留在較高部位。
6.4 在遵守8.2節規定的條件下，止水條自生產日起一年內，其性能指標應符合《高分子防水材料 第3部分 遇水膨脹橡膠》GB/T18173.3—2002的規定，逾期需經再次復試檢驗，待檢驗報告合格后方可繼續使用。
7 質量記錄
7.1 BW遇水膨脹橡膠止水條出廠合格證、質量檢驗報告、使用說明書；
7.2現場抽樣復試報告；
7.3工序交接檢查記錄；
7.4檢驗批質量驗收記錄；
7.5隱蔽工程檢查驗收記錄；
7.6有關質量記錄表格詳見《建筑工程資料管理規程》DBJ01-51-2003。
8 安全、環保措施
8.1安全操作要求
8.1.1進入施工現場的作業人員必須佩戴安全帽。
8.1.2施工時應避免立體交叉作業，高處作業必須有可靠的腳手架并滿鋪腳手板，操作人員必須掛安全帶。
8.1.3如作業環境采用輔助增溫施工時，嚴禁使用明火，加溫設備必須有專業人員監護。
8.2技術安全措施
8.2.1 BW遇水膨脹橡膠止水條屬化學制品材料，不得與高溫熱源、明火、水、油及有機溶劑等接觸。
8.2.2該產品具有自粘性，保管和運輸中應注意通風、干燥，確保隔離紙完好，防止發生非粘貼時的粘連。
8.2.3該產品屬膩子型材料，易變形，其制品斷面尺寸規格要求較高，在運輸及儲存時，不得過高堆放、重壓。
8.3環保措施
施工中所產生的廢棄止水條、包裝隔離紙不得任意丟棄，應在班后及時收集至現場指定的堆放處，并不得與其它固體廢棄物、垃圾混放。
