中國建筑科學研究院  楊遠程，路 賓，何 濤，張昕宇，李博佳，王博淵

      【摘　要】根據全壽命周期法建立了建筑供暖系統碳排放計算的模型，明確了建筑供暖系統的生命周期階段以及相關能源及材料的碳排放因子。通過建立的北京典型農村住宅的建筑能耗模型，對北京農村地區燃煤鍋爐、兩種不同末端形式的空氣源熱泵和燃氣鍋爐供暖的各個階段的碳排放比例進行了對比分析。研究成果可以從碳排放的角度指導農村地區選擇適宜的冬季供暖系統。

      【關鍵詞】建筑供暖系統；全壽命周期法；碳排放；農村地區

      【基金項目】 “十三五”國家重點研發計劃項目“藏區、西北及高原地區利用可再生能源采暖空調新技術” （2016YFC0700400）

0 引 言?

      溫室氣體的排放會導致全球氣候變暖已經成為人類社會的共識。人類活動引起溫室氣體排放增加是導致全球氣候變暖的主要原因，預計到本世紀末期地球表面平均溫度會增加1.1 ℃到6.4 ℃，這將對人類生存構成嚴重威脅^[1] 。

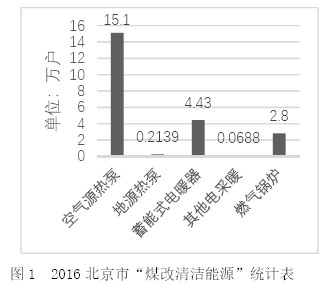

      截止至2013年，北京市農村年供暖用能為380萬噸標準煤，其中煤炭用量為349萬噸標準煤，占總供暖用能的92%。供暖用煤量每年持續增長，速度驚人。農村住宅使用的小型燃煤鍋爐不僅效率低下（只有40%），而且在使用過程中會產生大量的CO₂，SO₂，NOx，PM2.5等污染物質^[2] 。為了改善環境問題，北京市2016年共完成663個村莊、22.7萬戶的“煤改清潔能源”任務，其中“煤改電”574個村19.9萬戶，“煤改氣”89個村2.8萬戶。在19.9萬戶“煤改電”中，空氣源熱泵15.1萬戶，占總改電戶數的76.28%；地源熱泵2139戶，占總改電戶數的1.07%；蓄能式電暖器4.43萬戶，占總改電戶數的22.30%；其他電供暖設備688戶，占總改電總戶數的0.35%。戶數對比情況如圖1所示。

      本文從碳排放的角度對北京農村地區采用的供暖系統進行研究，結合北京農村清潔供熱應用現狀，以應用量較大的燃氣鍋爐、空氣源熱泵和電采暖作為研究對象，燃煤鍋爐作為參考對象，采用全壽命周期法建立建筑供暖系統碳排放計算的模型，明確了建筑供暖系統的生命周期階段以及相關能源及材料的碳排放因子。對不同形式的供暖系統碳排放進行了對比分析，研究成果對于農村地區選擇供暖系統具有指導意義。

1 建筑供暖系統碳排放計算方法

      1.1 全生命周期評價法

      全生命周期評價（Life Cycle Analysis，簡稱LCA）方法在相關產品開發過程的環境評價應用十分普遍。LCA是一個全面的環境評價系統，可以將LCA方法應用在建筑施工決策的環保產品選擇、評估及優化施工工藝等方面。

      根據LCA的評價方法的內涵，本研究將建筑供暖系統的階段劃分為生產運輸階段、安裝階段、運行階段以及拆除階段。

      1.2 建筑供暖系統邊界

      不同種類的溫室氣體引起溫室效應的強度相差很大，目前國際上統一以CO₂當量作為基準，不同種類的溫室氣體造成的全球變暖影響根據其氣候變化潛值（Global Warming Potential，GWP）可統一折算成CO₂當量來衡量。根據這些溫室氣體變化潛值，可以把各種溫室氣體排放用CO₂當量表示，總的溫室氣體排放量為各種溫室氣體用CO₂當量表示的碳排放總和。本文采用CO₂2排放當量（kg-CO₂e）作為碳排放源排放各種溫室氣體的單位。

      按溫室氣體排放量控制的難易程度，溫室氣體排放可分為三個范圍:

      范圍1：系統計算邊界內的直接排放；

      范圍2：為使系統運行購入的電力、熱水或蒸汽等能源產生的溫室氣體排放；

      范圍3：構成系統的設備、管道、構件等其他材料引起的溫室氣體排放。

2 建筑能源系統模型中碳排放因子

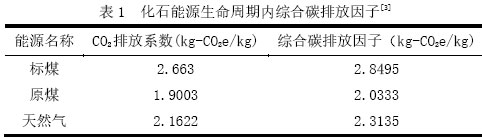

      化石能源燃燒產生的碳排放考慮開采和運輸產生的碳排放，得到各類化石能源生命周期內的綜合碳排放因子見表1：

      電力碳排放因子采用國家發展和改革委員會應對氣候變化司發布的中國區域電網基準線排放因子，本文采用的電力碳排放因子是2016年華北區域電網的OM值1.0000 tCO₂/MWh（OM為電量邊際排放因子，此值可以認為是電供暖的單位制熱量碳排放量） ^[4] 。

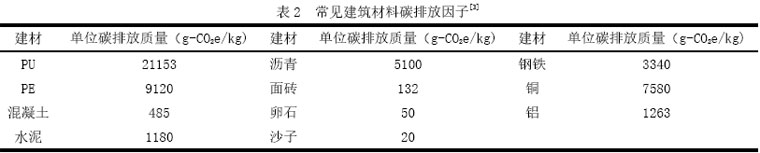

      常見建筑材料碳排放因子見表2：

3 建筑供暖系統設備各階段碳排放計算

      3.1 生產運輸階段

      空調機組材料消耗量根據已有研究結論確定，材料生產排放量根據單位材料的排放系數計算；二次加工能耗數據根據廠家調研數據，空調機組加工耗電量指標為0.18 kWh/kg^[6] ,，進而可得出空調機組加工能耗產生的排放，得到空調機組綜合生產排放量。根據清華大學的研究成果得到空氣源熱泵材料組成如表3所示。

      鍋爐的主要組成材料組成是鋼材和耐火材料，其組成比例大約為40%和60%^[7] 。本研究中所使用的管道為DN25以及DN20的管道，根據相關研究得到的保溫管道生產CO₂排放量回歸曲線和擬合公式[3]，得到其生產碳排放分別為9.46 kg/m和5.45 kg/m。

      貨物的運輸主要包括公路運輸、鐵路運輸、航空運輸和水路運輸四種方式。不同運輸方式單位周轉量能源消耗量不同，對應單位周轉量產生的排放量也不同[5]。本研究計算中建筑設備及其配套零件按以公路運輸方式，從山東運到北京，運輸?shù)钠骄嚯x按400 km考慮。

      3.2 安裝階段

      對于本研究的北京農村地區的住宅供暖系統安裝碳排放采用估算的方法。

      住宅設備生命周期安裝階段二氧化碳排放量簡易估算模式采用日本環境共生住宅推進協會所建立的設備生命周期簡易估算模式：

      設備安裝CO₂排放量（kg-CO₂e）=樓地板面積（m²）•CO₂排放元單位（kg-CO₂e/m²）。

      CO₂排放元單位=12.07 kg-CO₂e/m²。

      根據重慶大學的研究結果顯示，暖通空調設備安裝的能耗約占安裝總能耗的35.7%^[8] 。

      3.3 運行階段

      對于建筑供暖系統運行產生的碳排放根據系統消耗的一次能源和二次能源的碳排放因子來計算。

      3.4 拆除階段

      建筑供暖系統中使用的材料大部分為金屬和塑料，為可回收材料，其回收所節約的碳排放在生產中已經考慮。拆除處置階段的碳排放來源只考慮系統設備管道拆除和廢棄設備運輸?shù)倪^程。

4 建筑供暖系統碳排放影響因素分析

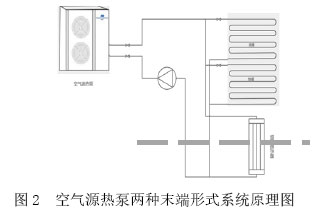

      建筑供暖系統主要包括熱源和末端兩部分，本文結合北京農村住宅供暖系統的現狀，研究主要考慮兩種末端形式：散熱器和地板輻射供暖。熱源考慮燃煤鍋爐、燃氣鍋爐和空氣源熱泵。計算過程中采用的空氣源熱泵的使用壽命為15年，燃氣鍋爐和燃煤鍋爐的使用壽命為10年^[9] 。綜合不同形式的熱源和末端，對四種農村建筑供暖系統進行碳排放量的計算，并對結果進行了對比分析。

      由于采用的是全壽命周期法，時間跨度較長，工藝和能源結構的變化會導致模型中各種材料以及能源碳排放因子發生變化，在本研究的計算中，仍采用現有的碳排放因子作為計算依據。

5 北京農村不同建筑供暖系統碳排放計算

      5.1 建筑模型

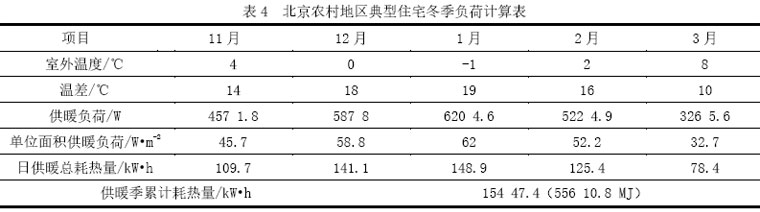

      為研究北京地區不同建筑供暖系統的碳排放，建立典型的北京農村地區住宅建筑的能耗模型。建筑的詳細信息如下：建筑供暖面積為100 m²，層高3 m，南向窗墻比0.5，北向窗墻比0，東西向窗墻比0，外墻為37 cm磚墻+50 mm聚苯保溫板，其傳熱系數為0.4 W/(m²•k)；外門為雙層塑鋼門，傳熱系數為2.58 W/(m²•k)；外窗為雙層塑鋼窗，傳熱系數為2.8 W/(m²•k)；屋頂為混凝土預制板+100 mm膠粉聚苯顆粒，傳熱系數為0.8 W/(m²•k)；冬季室內設計溫度為18 ℃，換氣次數按0.5 次/h計算。室外溫度選取北京地區2016年11月15日至2017年3月15的平均室外溫度^[10] ，供暖耗熱量計算結果如表4所示：

      5.2 熱源和末端相關參數

      根據市場調研，滿足該建筑供暖需求的空氣源熱泵、燃氣鍋爐和燃煤鍋爐的質量分別為250 kg、40 kg和65 kg；散熱器型號采用GZ-2-6-1.0鋼制柱型散熱器；地面輻射供暖用的塑料管采用聚乙烯管。計算時燃煤鍋爐和燃氣鍋爐的效率值分別取40%和90%。根據中國建筑科學研究院對北京部分農村地區一個供暖季的測試結果，空氣源熱泵在散熱器和地板輻射供暖對應的制熱性能系數分別為2.39和2.66。

      5.3 計算結果

      根據以上的數據，計算出4種供暖系統形式在北京農宅中應用的各個階段的碳排放，結果如表5所示：

      從計算結果可以看出，供暖系統的運行階段碳排放量占整個生命周期排放量的92%以上，提高供暖系統的運行效率可以大幅度減少碳排放量；其次是供暖設備的生產階段，占到整個生命周期排放量碳排放量的5%。在進行建筑供暖系統的選擇時，建議選擇能效比較高的供暖設備。

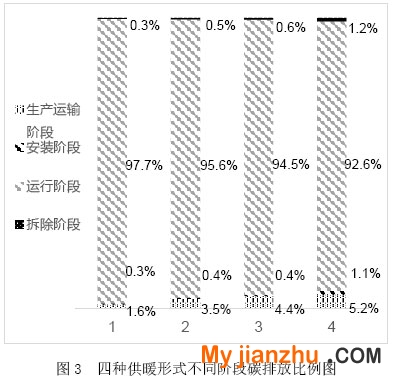

      從表3和圖3中還可以看出，不同形式的供暖系統的單位制熱量的碳排放具有較大差異，單位制熱量的碳排放最小供暖系統為燃氣鍋爐+散熱器供暖系統，單位制熱量碳排放為0.257 kgCO₂e/kWh；相應的空氣源熱泵+地板輻射供暖為0.3984 kgCO₂e/kWh；空氣源熱泵+鋼制散熱器為0.4392 kgCO₂e/kWh；燃煤鍋爐+鋼制散熱器為0.863 kgCO₂e/kWh。采用空氣源熱泵技術替代傳統的燃煤鍋爐能夠減少約51.47%的碳排放，燃氣鍋爐能夠減少70.22%的碳排放。

      對于空氣源熱泵的供暖系統，采用地板輻射供暖末端相比散熱器供暖末端能夠減少9.3%的碳排放。

      根據本研究以及2016年北京市農村地區“煤改清潔能源”的調研結果初步估算，北京已經改造的22.7萬戶，與改造前使用的燃煤鍋爐減少了近44.43%的碳排放，折合CO₂當量約1.3ⅹ106噸。

6 與英國供暖系統碳排放因子的對比

      英國學者對家庭中的小型供暖系統進行了全生命周期的碳排放分析研究，研究結果表明：燃氣鍋爐的單位制熱量碳排放為0.294 kgCO2e/kWh，使用空氣源熱泵單位制熱量碳排放為0.276 kgCO2e/kWh[11]。圖4為我國與英國的不同供暖系統的單位碳排放量的對比。

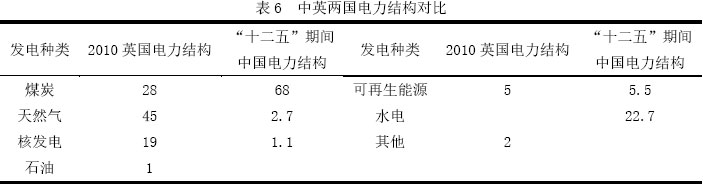

      造成單位產能碳排放因子較大差異的原因在于兩國電力結構的差異，詳見表6。本研究中選用的中國電力碳排放因子為2016年華北區域電網的OM值1.0000 tCO₂/MWh，而在英國電力結構中，核電和天然氣發電占總發電的比例很大，其電力碳排放因子僅為0.556 tCO₂/MWh。由于中英兩國氣候差異和產品性能的差異，研究中英國選用的空氣源熱泵的制熱性能系數為2.8，本研究中選擇的空氣源熱泵制熱性能參數分別為2.39和2.66。

7 結論

      本研究基于對北京農村地區冬季供暖現狀的分析的基礎上，運用全壽命周期法研究了“煤改電”、“煤改氣”的背景下不同供暖系統的減排效果，得到了以下結論：

      （1）建筑供暖系統的運行階段碳排放占整個建筑供暖系統生命周期碳排放的90%以上，在進行建筑供暖系統的選擇時，建議選擇能效比較高的供暖設備。

      （2）不同形式的供暖系統的單位制熱量的碳排放具有較大差異。與燃煤鍋爐相比，直接采用電供暖，會增加15.87%的碳排放，采用空氣源熱泵系統減少約51.47%的碳排放，采用燃氣鍋爐能夠減少70.22%的碳排放，采用燃氣鍋爐從能源利用角度不是十分合理，存在高質低用的問題，綜上，建議采用空氣源熱泵系統作為供暖系統的熱源，在此基礎上增加太陽能供暖系統，可以進一步降低建筑的碳排放。

      （3）研究中發現碳排放因子和電力結構對于碳排放量有直接的影響，對比中英兩國碳排放因子，由于英國的電力結構主要為天然氣發電，核能也占有一定的比例，導致英國燃氣鍋爐的單位產能碳排放因子為0.294 kgCO2e/kWh，使用空氣源熱泵為0.276 kgCO2e/kWh。如果清潔發電比例上升，相應的碳排放因子會下降。

      （4）地板輻射供暖能夠提高空氣源熱泵系統的制熱性能系數，研究結果發現，對于熱源為空氣源熱泵的供暖系統，采用地板輻射末端相比散熱器末端能夠減少9.3%的碳排放，因此農村地區供暖系統的末端優先采用地板輻射。

參考文獻

      [1] 政府間氣候變化專門委員會（第四次評估報告綜合報告撰寫組氣候變化綜合報告）[EB/OL]．[2013-6-1]．http://www.ipcc.ch
      [2] 清華大學建筑節能研究中心．中國建筑節能年度發展研究報告2014[M]．北京：中國建筑工業出版社，2014：9
      [3] 任志勇． 基于LCA的建筑能源系統碳排放核算研究[D]．大連：大連理工大學，2013
      [4] 國家發展和改革委員會應對氣候變化司[EB/OL]．[2017-4-6]．http://qhs.ndrc.gov.cn/
      [5] 張思思．建筑能源系統碳排放計算及經濟性分析[D]．大連：大連理工大學，2016
      [6] 李兆堅．我國城鎮住宅空調生命周期能耗與資源消耗研究[D]．北京：清華大學，2007
      [7] 黃海耀．LCA法比較太陽能熱水器和燃煤鍋爐系統的環境效益[D]．天津：天津大學，2004
      [8] 傅小里．公共建筑設備安裝階段的CO2排放研究[D]．重慶大學，2013
      [9] 邱立鵬．設備剰余壽命的預測與分析[D]．大連：大連理工大學，2000
      [10] 中國空氣質量在線監測分析平臺[EB/OL]．[2017-12-11]．https://www.aqistudy.cn/historydata/about.php
      [11] Benjamin Greening, Adisa Azapagic Domestic heat pumps: Life cycle environmental impacts and potential implications for the UK. Energy, 2012(39)：205-217

      備注：本文收錄于《建筑環境與能源》2018年10月刊總第15期（第21屆暖通空調制冷學術年會文集）。
                版權歸論文作者所有,任何形式轉載請聯系作者。
