1.1充分利用鋼筋的抗拉強度時，受拉鋼筋的基本錨固長度Lab；

　　1.2抗震等級框架梁、柱縱向鋼筋在節點部位的彎折錨固長度基數LabE；

　　（11 G101系列圖集表格，稱作受拉鋼筋基本錨固長度Lab、LabE）

　　1.3受拉鋼筋錨固長度La；

　　1.4受拉鋼筋的抗震錨固長度LaE。

　　2.從鋼筋錨固長度公式中符號的含義中，能發現鋼筋錨固長度公式之間的關系，而知道鋼筋錨固長度怎么算嗎？從而融會貫通，得心應手地應用他。

　　2.1公式中幾個相關符號的含義：

　　2.1.1 Lab—受拉鋼筋基本錨固長度；

　　2.1.2 LabE—抗震等級框架梁、柱縱向鋼筋在節點部位的彎折錨固長度基數；

　　2.1.3 ζaE—縱向受拉鋼筋抗震錨固長度修正系數，對一、二級抗震等級取1.15，對三級抗震等級取1.05，對四級抗震等級取1.00；

　　2.1.4 La—受拉鋼筋錨固長度；
      2.1.5 ζa——錨固長度修正系數，對普通鋼筋按本規范第8.3.2條規定的規定取用（按表4），當多于一項時，可按連乘計算，但不應小于0.6；對預應力筋，可取1.0。

向左轉|向右轉

      2.1.6 LaE—受拉鋼筋的抗震錨固長度。

     2.2鋼筋錨固長度公式，知道鋼筋錨固長度怎么算，必須細讀，領會其意。可以說不同鋼筋錨固長度怎么算？已經基本解決了解了解！

    2.2.1  Lab＝α×（ƒy/ƒt）×d  （計算另詳）；

    2.2.2  LabE＝ζaELab，這個 LabE是由縱向受拉鋼筋抗震錨固長度修正系數乘受拉鋼筋基本錨固長度而得。

   2.2.3 La＝ζa Lab ，這個 La是由受拉鋼筋錨固長度修正系數乘受拉鋼筋基本錨固長度而得。

   2.2.4 LaE＝ζaE La，這個 LaE是由縱向受拉鋼筋抗震錨固長度修正系數乘受拉鋼筋錨固長度而得。

     3.圖集未述清受拉鋼筋基本錨固長度Lab的計算來源與方法。我們先搞清他出自《混凝土結構設計規范》GB 50010—2010

 ‍8.3.1 當計算中充分利用鋼筋的抗拉強度時，受拉鋼筋的錨固應符合下列要求：
1 基本錨固長度應按下列公式計算：
普通鋼筋 Lab＝α×（ƒy/ƒt）×d                 （8.3.1-1）
式中：Lab—受拉鋼筋基本錨固長度；

             ƒy—普通鋼筋的抗拉強度設計值；

             ƒt—混凝土軸心抗拉強度設計值，當混凝土強度等級高于C60時，按C60取值；

              α—錨固鋼筋外系數，光面鋼筋為0.16，帶肋鋼筋為0.14；
              d—錨固鋼筋的直徑。

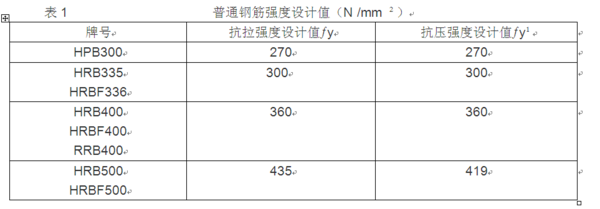

向左轉|向右轉

向左轉|向右轉

 【例1】：鋼筋種類：HRB335，混凝土強度等級C20。求受拉鋼筋基本錨固長度Lab？
解：已知鋼筋種類：HRB335，是帶肋鋼筋，鋼筋外系數α為0.14，鋼筋的抗拉強度設計值ƒy為300N /mm ²，混凝土強度等級C20，混凝土軸心抗拉強度設計值ƒt為1.10 N /mm ²。
代入公式：Lab＝α׃y/ƒt×d＝0.14×300 /1.10×d＝38.18d＝38d。

‍

     4.抗震等級框架梁、柱縱向鋼筋在節點部位的彎折錨固長度基數LabE，《混凝土結構設計規范》GB 50010—2010第11.6.7條，第2款。

2  對于框架中間層中間節點、中間層端節點、頂層中間節點以及頂層端節點，梁、柱縱向鋼筋在節點部位的錨固和搭接，應符合圖11.6.7的相關構造規定。圖中，LlE按本規范第11.1.7條規定取用，LabE按下式取用：

LabE＝ζaELab                     （11.6.7）

式中：ζaE——縱向受拉鋼筋抗震錨固長度修正系數，按第11.1.7條規定取用（ζaE——縱向受拉鋼筋抗震錨固長度修正系數，對一、二級抗震等級取1.15，對三級抗震等級取1.05，對四級抗震等級取1.00）。

【例2】鋼筋種類：HRB335，混凝土強度等級C20，抗震二級。求抗震等級框架梁、柱縱向鋼筋在節點部位的彎折錨固基數長度LabE？
解：已知【例1】Lab＝38d，抗震二級：ζaE取1.15。代入公式：

LabE＝ζaELab                     （11.6.7）

LabE＝ζaELab＝38d×1.15＝43.7d＝44d。


     ‍5.受拉鋼筋錨固長度La：《混凝土結構設計規范》GB 50010—2010第 8.3.1條第2款：

2  受拉鋼筋的錨固長度按下列公式計算，且不應小于200mm；
            La＝ζa Lab                  （8.3.1-3）
式中：La——受拉鋼筋錨固長度；

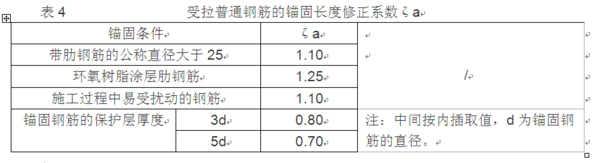

           ζa——錨固長度修正系數，對普通鋼筋按本規范第8.3.2條規定的規定取用（按表4），當多于一項時，可按連乘計算，但不應小于0.6；對預應力筋，可取1.0。

     【例3】鋼筋：HRB335直徑28、 混凝土強度等級：C25、抗震等級：四級，受拉鋼筋錨固長度La應該怎么算？

解：已知：帶肋鋼筋的公稱直徑28大于25，查表表4得ζa＝1.10；

又知：鋼筋種類：HRB335，混凝土強度等級：C25，抗震等級：四級（等于非抗震），可根據普通鋼筋基本錨固長度公式：Lab＝α×（ƒy/ƒt）×d 計算：

Lab＝α×（ƒy/ƒt）×d＝0.14×（300／1,27）×d＝33.07d＝33.07×28＝925.98（mm），ζa＝1.10代入公式：La＝ζa Lab，La＝ζa Lab＝1.10×925.98（mm）＝1018（mm）。或查表得受拉鋼筋基夲錨固長度Lab值為33d。

代入公式：La＝ζa Lab。La＝ζa Lab＝1.10×33×28＝1016（mm）。

（注：1018mm因按33.07d計。11G101系列的表格按四舍五入取33d，故得1016。結論計算較精確。實際施工中取兩值中任何一個數，都視為有效。另特別注意11G101系列的表格中的La已不是03 G101中的La了，已起了質的變化了。）

   【例4】鋼筋：HRB335直徑28、 混凝土強度等級：C25、抗震等級：四級，受拉鋼筋錨固區保護層厚度為3d，受拉鋼筋框架梁的錨固長度La應該怎么算？

解：按ζa——錨固長度修正系數，對普通鋼筋按本規范第8.3.2條規定的規定（現按表4）取用，當多于一項時，可按連乘計算，但不應小于0.6；對預應力筋，可取1. 0。則1.10×08＝0.88不小于0.6，按0.88取用。

公式成了：La＝ζaζa Lab＝1,10×08×33×28＝813（mm）。

    6.受拉鋼筋的抗震錨固長度LaE。《混凝土結構設計規范》GB 50010—2010第11.1.7 混凝土結構構件的縱向受力鋼筋的基本錨固和連接除應符合本規范第8.3節和8.4節的有關規定外，尚應符合下列規定：

1  縱向受拉鋼筋的抗震錨固長度LaE應按下式計算：

LaE＝ζaE La              （11.1.7-1）

式中：ζaE——縱向受拉鋼筋抗震錨固長度修正系數，對一、二級抗震等級取1.15，對三級抗震等級取1.05，對四級抗震等級取1.00；

La——縱向受拉鋼筋的錨固長度，按本規范8.3.1條確定。

  【例5】鋼筋：HRB335直徑28、 混凝土強度等級：C25、抗震等級：二級，縱向受拉鋼筋的抗震錨固長度LaE應該怎么算？

解：己知 【例3】La＝1016（mm）又知抗震等級：二級ζaE取1.15。代入公式：

LaE＝ζaE La              （11.1.7-1）

LaE＝ζaE La ＝1.15  ×1016＝1168（mm）

  ‍【例6】鋼筋：HRB335直徑28、 混凝土強度等級：C25、抗震等級：一級，受拉鋼筋錨固區保護層厚度為3d，縱向受拉鋼筋的抗震錨固長度LaE應該怎么算？

解：己知 【例4】La＝813（mm）。又知抗震等級：一級ζaE取1.15 ，代入公式：

LaE＝ζaE La              （11.1.7-1）

LaE＝ζaE La  ＝1.15×  813（mm）＝935（mm）。

 還有搭接長度是怎么算的

 ‍答：在11G10系列圖集，11G101—1、11G101—2、11G101—3中，分別在55、18、56頁上，都有：“縱向受拉鋼筋綁扎搭接長度Ll、LlE” 一表。其中有抗震公式：LlE＝ζllaE和非抗震公式：Ll＝ζlla之分。

LlE＝ζllaE和Ll＝ζlla公式中的ζl，是表中縱向受拉鋼筋搭接長度修正系數。取值是按縱向鋼筋搭接接頭面積百分率（%），當縱向鋼筋搭接接頭面積百分率（%）≤25、50、100，ζl分別取1.2、1.4、1.6。

表中還有注：

1. 當直徑不同的鋼筋搭接時，Ll、LlE按直徑較小的鋼筋計算。

2. 任何情況下不應小于300mm。

式中ζl為縱向受拉鋼筋搭接長度修正系數。當縱向鋼筋搭接接頭百分率為表的中間值時（≤25、50、100），可按內插取值。

但LlE＝ζllaE和Ll＝ζlla這兩個公式中的，laE和la都是個未知數。要求LlE＝ζllaE和Ll＝ζlla，必須先求出這兩個未知數，才能得到11G101中鋼筋的綁扎搭接長度。

 把11G101—1翻到第53頁，在其左下角有個表：“受拉鋼筋錨固長度la、抗震錨固長度laE” 。該表中計算公式又分了非抗震：la＝ζa lab和抗震laE＝ζaE la。

注：1. la不應小于200。

       2. 錨固長度修正系數ζa按右表取用，｛“受拉鋼筋錨固長度修正系數ζa” 的 取用，（根據錨固條件：帶肋鋼筋的公稱直徑大于25，ζa取1.10；環氧樹脂涂層帶肋鋼筋，ζa取1.25；施工過程中易受擾動的鋼筋，ζa取1.10；錨固區保護層厚度分別為3d、5d時，ζa分別取0.80、0.70。注：當錨固區保護層厚度在兩者中間時按內插值。d為錨固鋼筋直徑。）｝當多于一項時，可按連乘計算，但不應小于0.6。

      3. ζaE為抗震錨固長度修正系數，對一、二級抗震等級取1.15，對三級抗震等級取1.05，對四級抗震等級取1.00。“受拉鋼筋錨固長度la、抗震錨固長度laE”中，公式非抗震：la＝ζa lab和抗震laE＝ζaE la的ζa和ζaE，屬已知條件。計算出la和laE，必須先算出la。算出la有兩種情況。

     第一種情：按公式la＝ζa lab計；

     第二種情：當公式la＝ζa lab中，假設：ζa什么也不發生，即la＝ lab＝（lab）。（lab）在表“受拉鋼筋基本錨固長度lab、labE”中可以查到。順便帶一句：表中的抗震等級，一、二級（labE）是通過（lab）×1.15得到；抗震等級，三級 （labE）是通過（lab）×1.05得到；抗震等級，四級（labE）是通過（lab）×1.00得到，同時非抗震的（lab）＝（labE）。

表中的（lab），是通過《混凝土結構設計規范》GB50010—2010，鋼筋的錨固一節中，受拉鋼筋基本錨固長度公式計算：Lab＝α×（ƒy/ƒt）×d計算得到。

使用本頁各表時，還應注意本頁上的注：

1、HPB300級鋼筋末端應做180°彎鉤，（光面鋼筋）彎后平直段長度不應小于3d，但作受壓鋼筋時可不做彎鉤。

‍2、當錨固鋼筋的保護層厚度不大于5d時，錨固鋼筋長度圍范內應設置橫向構造鋼筋，其直徑不應小于d/4（d為錨固鋼筋的最大直徑）；對梁、柱等構件間距不應大于5d，對板、墻等構件間距不應大于10d，且均不應大于100（d為錨固鋼筋的最小直徑）。
