SDG-02型升降架結構示意

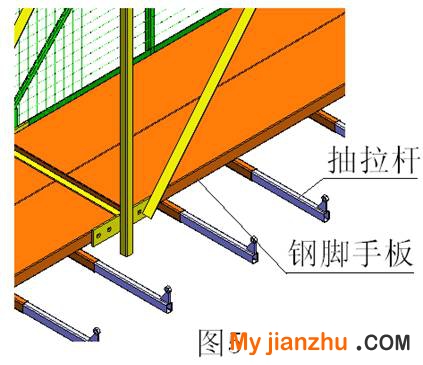

鋼制走道板/帶抽拉桿件

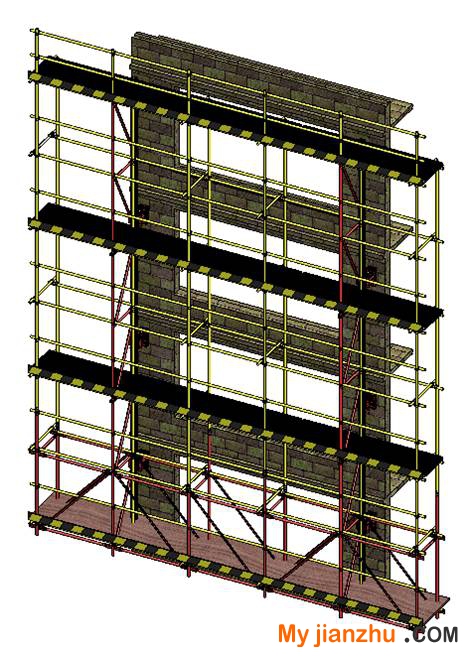

升降架結構示意圖

附墻爬升系統節點

附著式升降腳手架結構構造的尺寸應符合下列規定：

1、架體結構高度不應大于5倍樓層高；

2、架體寬度不應大于1.2m；

3、直線布置的架體支承跨度不應大于7 m，折線或曲線布置的架體，相鄰兩主框架支承點處架體外側距離不得大于5.4m；

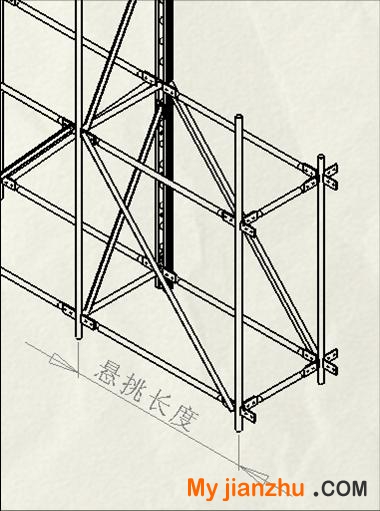

4、架體的水平懸挑長度不得大于2 m，且不得大于跨度的1/2。

5. 架體全高與支承跨度的乘積不應大于110 m²

SDG-01型導軌式爬架技術參數

架體寬度:0.7m

架體高度:4.5-5倍標準層

離墻距離：0.4m

架體步高1.8m

水平跨度0.7m、0.9m、1.2m、1.5m、1.8m

附著最大間距：直線7.0m，轉角5.4m

結構施工兩層作業面，每層不超過3KN/m2

裝修施工三層作業面，每層不超過2KN/m2

電動葫蘆7.5T

升降速度13cm/min

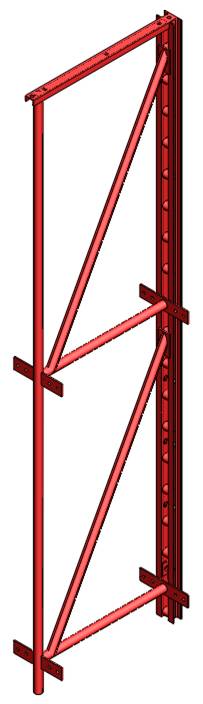

豎向主框架

豎 向主框架由Φ48鋼管和6.3#槽鋼焊接而成。Φ48鋼管用來制作主框架的橫撐，它與附著支座上的防墜塊相配合，起到防墜作用。6.3#槽鋼背對焊接形成 導軌，用來安裝附墻支座的防傾導向裝置，同時能保證架體在升降作業時的垂直運動。橫桿和斜桿使主框架為整體單片式鋼結構，橫桿和斜桿可以將架體內外排連接 成剛性整體，同時確保架體有可靠的力學傳遞。

底部水平桁架

底部水平桁架為雙排架體，由Φ48鋼管做成的橫桿、立桿和5#等邊角鋼做成的斜桿用M16×40螺栓連接而成。架體寬900mm,每步架高1800mm。水平桁架及豎向主框架承受自重及上部傳來的施工動載荷、風載荷等。

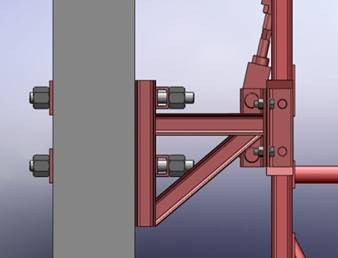

附墻裝置

1、附墻支座:

    由國標型鋼焊接制作，其鋼性系數為10，承載能力強。主要用來附著架體、懸掛動力系統、安裝防傾裝置，傳遞施工，升降工況載荷及防墜器沖擊載荷傳遞的作用。

2、窗墻螺栓

    將附墻支座固定在建筑結構上。

提升裝置

1、電動葫蘆

    電動葫蘆的額定起重量為7.5噸，鏈條長6米，單臺凈重約72Kg，電機功率500W，提升速度為13cm/min。

2、上掛環

    用來懸掛電動葫蘆

3、下掉塊

     用來懸掛電動葫蘆

安全裝置

1、防傾裝置

    防傾裝置可以防止附著升降腳手架內外傾翻 。使用時在每個附墻支座上設置一組防傾裝置，從上至下共三組。防傾裝置上的導輪與主框架上的導軌形成導輪導軌裝置，在提升過程中，使架體滑移并起到防傾導用。

2、防墜裝置

防墜落裝置為擺針式結構，工作原理為：架體提升時利用防墜裝置重心與銷孔不在同一豎向直線，且防墜裝置由于重力倒向升降架軌道一側，從而不妨礙架體提升。當升降架發生意外墜落時，防墜落裝置由于支座角鋼限位塊不能向下擺動，使得架體停止向下運動。

架 體下降施工時，由于防墜裝置安裝復位彈簧（彈簧拉力設計為防墜裝置中心對稱兩側重量差），當架體按照設計速度正常下降時，防墜裝置復位時間為架體導軌橫撐 剛好通過。但是當升降架發生意外墜落時，由于重力加速度的存在，架體下降速度加快，使防墜裝置無法勻速?gòu)?fù)位，導致導軌橫撐不能通過防墜裝置，完成防墜制 動。

控制系統

1、主控制柜

    主控制柜配有遙控器，可以遠距離操作，實現架體不上人升降，最大限度地保證了人員安全。同時還具有漏電保護功能，進一步確保了整個拖動系統的安全性。

2、分控制柜

    每個機位設置一個分控制箱，分控制箱帶有顯示功能，可以顯示該位置的荷載值，通過單機操作按鈕可以完成對該機位電葫蘆的單機升降或預緊作業。

爬架施工范圍

爬架防護范圍一般為結構標準層，如果結構外立面沒有變化，可以考慮從非標層開始。

安全防護介紹

爬架一般在架體內部設置4道防護層，從上至下分別為：最上一層為支撐模板操作平臺，上數第二層為拆除模板操作平臺，上數第三層為爬架拆除底部支座的操作平臺，最底層為完全密封層；

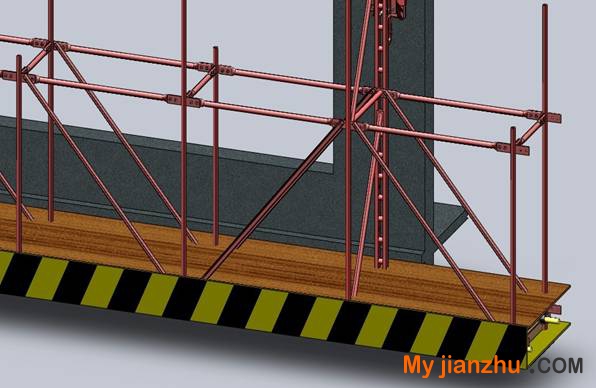

架體底部防護做法

用木方作為輪轂，用10#鐵絲間距200-250mm將木方綁扎在架體大橫桿上。木方伸出架體外側立桿尺寸為10公分，內側伸至距建筑物外圍10-15公分位置處。木方綁扎到位后，使用竹膠板和鐵釘將密封層鋪嚴，竹膠板鋪設外側與架體外立桿內側平齊，內側與木方端頭平齊。

密 封完成后，使用寬度在40-50公分等寬的竹膠板制作翻板.翻板與底部密封的連接可用荷葉連接，也可采用橡膠輪胎連接。翻板制作時必須保證架體在施工狀態 時與建筑物之間靠實、無縫隙，升降狀態時能自如翻至架體一側。同時為保證翻板在使用時能抵抗施工層墜物的沖擊，翻板底部必須有可靠的加固措施，如用木方或 鋼筋條做背楞等。

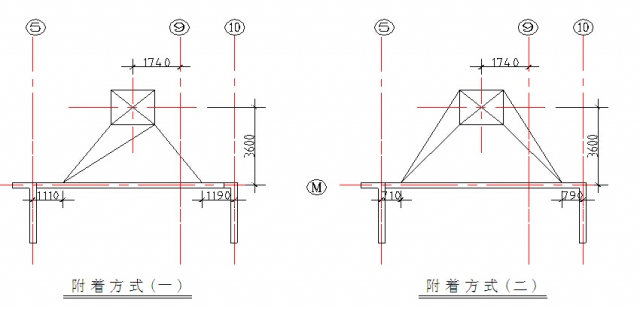

常見塔吊附著方式

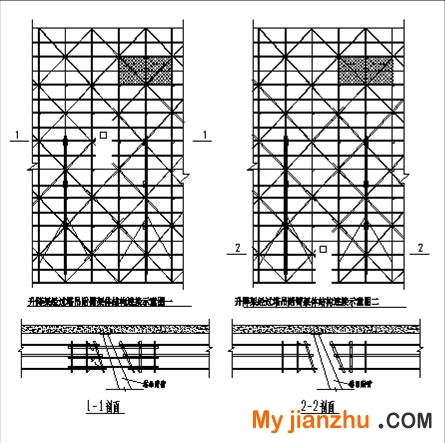

      塔吊附臂處做法
