7.0.1 定位軸線應用細點畫線繪制。

7.0.2 定位軸線一般應編號，編號應注寫在軸線端部的圓內。圓應用細實線繪制，直徑為8～10mm。定位軸線圓的圓心，應在定位軸線的延長線上或延長線的折線上。

7.0.3 平面圖上定位軸線的編號，宜標注在圖樣的下方與左側。橫向編號應用阿拉伯數字，從左至右順序編寫，豎向編號應用大寫拉丁字母，從下至上順序編寫(圖 7.0.3)。7.0.4 拉丁字母的I、O、Z不得用做軸線編號。如字母數量不夠使用，可增用雙字母或單字母加數字注腳，如AA、BA…YA或A1、B1…Y1。

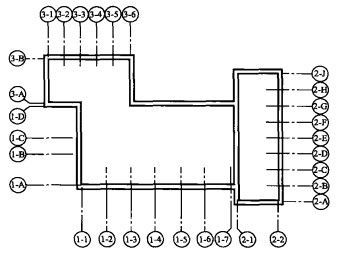

7.0.5 組合較復雜的平面圖中定位軸線也可采用分區編號(圖7.0.5)，編號的注寫形式應為“分區號——該分區編號”。分區號采用阿拉伯數字或大寫拉丁字母表示。
