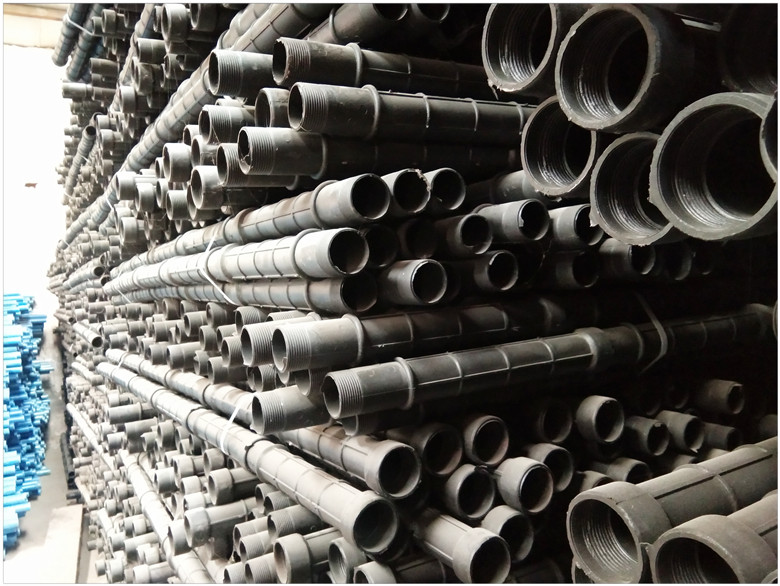

它由PVC外管、鍍鋅注漿內管、橡膠套、密封圈、上端堵頭和底端錐形堵頭組成。

注漿工藝流程:

1.注漿孔布局：孔距1.5m，排距1.5m，正方形布局，孔徑約90-110mm，孔深至填土層底面。

2.套殼料（封閉泥漿）：砂漿配合比采用水泥：粘土：水=1:1.5:1.88（重量比），粘土中不含沙礫等雜物。

3.清孔：在已完成的鉆孔中用濃泥漿進行清孔，排除粗顆粒渣土。

4.下套殼料：按設計方案的砂漿配合比配置好套殼料，并從孔底往上灌注套殼料至孔口。

5.下袖閥管：在下完套殼料在鉆孔中下入已制作好的袖閥管。

6.管線連接：在套殼料達到一定齡期后（約3-7天），在袖閥管內下入注漿器。

7.開環注漿：將注漿器下至必須注漿的孔段，啟動注漿泵，壓送清水，再此過程中壓力逐步提高，直到沖開橡膠袖閥及所對應部位的套殼，壓力回落后，泵送水泥漿液，一直注漿到設計室規定的壓力并平穩為止；再此過程中可視必須或設計規定進行間歇注漿，直到符合設計要求為止。

 袖閥管注漿注漿工藝動畫根據對水電站右岸高邊坡陳舊性滑蹋體采用自進式中空注漿錨桿支護處理的工程實驗和總結,論述了自進式中空注漿錨桿在破碎巖石邊坡和土石堆積體中的運用。對不適合巖石錨桿和土錨桿支護的邊坡,采用自進式中空注漿錨桿支護,可將鉆孔、注漿及錨固等功能集成化。工程施工得出結論,這種較少運用于水電站邊坡支護的自進式中空注漿錨桿,可使邊坡開挖范圍大大縮小,并能減小圍固巖較差的高邊坡支護工程施工難度,較好地改進圍巖,做到理想的支護實際效果,時具體指導類似工程施工有關鍵意義下穿煤廠宿舍樓樁基托換工程加固為例,介紹了旋噴樁和袖閥管注漿加固原理,論述了加固工程施工主要參數、常用機械及工藝流程,并對工程施工過程中整個建筑物開展了沉降監測,保證了工程加固的實效性。
