跨公路/鐵路橋梁轉體球鉸260000KN轉體球鉸安裝轉體施工

一、轉體球鉸產品介紹

1. 定義與用途
轉體球鉸是一種用于橋梁轉體施工、大跨度建筑頂升或旋轉施工的關鍵構件。跨公路/鐵路橋梁轉體球鉸260000KN轉體球鉸安裝轉體施工其核心功能是提供穩定的旋轉支點，承受結構自重及施工荷載，并確保轉動過程中結構平穩、精準就位。

2. 產品結構

• 上轉鉸與下轉鉸 ：由高強度鋼材制成，表面為精密加工的球面結構，確保轉動時摩擦均勻。

• 滑動材料 ：通常采用聚四氟乙烯（PTFE）或改性超高分子量聚乙烯（UHMWPE）作為滑動層，降低摩擦系數（≤0.05）。

• 密封系統 ：防止灰塵、水汽侵入，延長使用壽命。

3. 技術參數

• 承載能力 ：根據工程需求定制，跨公路/鐵路橋梁轉體球鉸260000KN轉體球鉸安裝轉體施工常見范圍為500噸至20000噸。

• 轉動角度 ：支持0°~360°連續旋轉，精度可達±1mm。

• 防腐處理 ：熱鍍鋅、噴涂環氧富鋅底漆或采用不銹鋼材質。

4. 適用場景

• 跨鐵路/公路橋梁的轉體施工

• 大型場館屋蓋的旋轉安裝

• 既有建筑頂升、糾偏工程

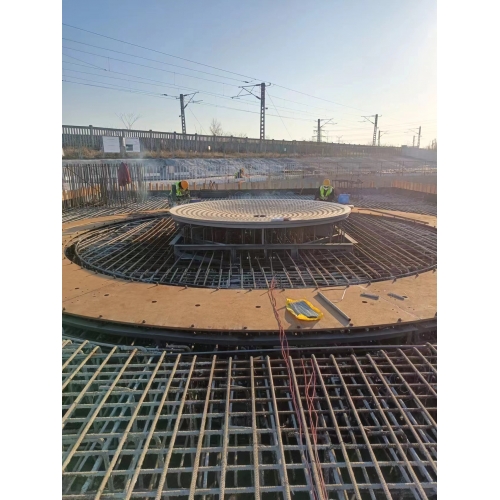

二、轉體球鉸安裝流程

1. 準備工作

• 檢查產品型號、尺寸與設計圖紙是否一致。

• 清理安裝基面，確保無油污、銹跡和雜物。

• 準備定位工裝、水平儀、千斤頂?shù)裙ぞ摺?/p>

2. 安裝步驟

• 步驟1：定位放線
  根據設計坐標確定球鉸中心點，誤差控制在±2mm以內。

• 步驟2：安裝下轉鉸
  將下轉鉸固定在基礎預埋件上，使用高強螺栓緊固，并調整水平度（≤0.5mm/m）。

• 步驟3：涂抹潤滑劑
  在下轉鉸滑動面均勻涂抹硅脂或?qū)Ｓ脻櫥?/p>

• 步驟4：安裝上轉鉸
  吊裝上轉鉸，與下轉鉸對中后臨時固定，確保球面間隙均勻。

• 步驟5：密封與防護
  安裝防塵罩，填充密封膠，防止外部環境侵蝕。

3. 安裝注意事項

• 嚴禁在球鉸表面焊接或鉆孔。

• 轉動試驗前需進行空載試轉，檢查是否卡滯。

三、施工技術要點

1. 關鍵控制指標

• 水平度 ：上下球鉸接觸面水平誤差≤1mm。

• 同軸度 ：上下轉鉸中心偏差≤3mm。

• 潤滑管理 ：定期補充潤滑劑，確保轉動順暢。

2. 施工質量控制

• 使用全站儀實時監測轉動軌跡。

• 記錄轉動扭矩、角度偏差等數據，及時調整。

3. 安全措施

• 設置防傾覆臨時支撐，防止意外荷載沖擊。

• 轉動過程中禁止人員在球鉸附近停留。

四、應用案例

• 案例1 ：某跨高鐵橋梁采用轉體球鉸完成雙幅同步轉體（單體重12000噸，轉體角度62°）。

• 案例2 ：某體育場屋蓋頂升工程，使用4組轉體球鉸實現整體提升20米。
