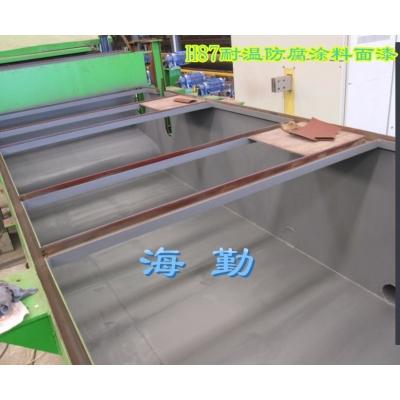

H87 耐溫防腐蝕涂料

H87涂料是針對油田高溫污水、油對罐、管的嚴重腐蝕研制的新型環氧涂料。適用于高溫(100℃)原油、污水、清水、海水、工業水的儲罐及其管道內壁的防腐蝕保護。

1、H87組成

1)甲組份包括H87-1( 紅 )和H87-2( 白 )

底漆H87-1是含高效防銹顏料的防銹漆; 面漆H87-2含隔熱、耐溫、耐蝕材料,具有優良的防腐性能。

2)乙組份為固化劑,是由數種優良固化劑制成的復合固化劑,并選其最佳用量比。

3)輔助材料SAT是中空無機粉料,它使涂料層具有質輕、高強、導熱系數低、耐熱性好、滲透率小等特性,從而提高了涂層的各項性能。

4)H87適用于高溫(100℃)原油、污水、清水、海水、工業水的貯罐及其管道內壁的防腐。

2、用量比和包裝

該涂料各組份的配比是通過研究和大量試驗對比選擇的最佳用量比,為使用方便,產品出廠時按比例配套包裝。

3、施工方法及注意事項

1)底材處理

(1)有條件采用噴砂(丸)處理，效果較好。

(2)用噴砂(丸)除銹，質量應達到Sa2級(GB 8923-88)。

(3)若采用手工除銹，質量應達到St3級(GB 8923-88)。

(4)未失效的舊漆膜，手工難以除掉，若確認涂膜是環氧、漆酚、聚氨酯、環氧瀝青等類型，可經過打毛并用溶劑除去污物后直接刷本產品。對不良舊漆膜應按(2)或(3)的方法處理后再涂刷本產品。

(5)涂刷前徹底清除表面的油污和粉塵等雜質，處理干凈的鋼板應及時涂上第一道漆，以防重新生銹。

2)配漆

(1)開桶充分攪拌后，將甲、乙兩組份按規定的比例倒入調漆桶，混合均勻，再加入一袋SAT(第一道底漆可不加)充分攪拌均勻方可使用。

(2)夏天施工,當氣溫高于35℃時,固化劑用量可適當減少1/5為宜,并且做到按需要配料，隨配隨用，以防浪費。

(3)使用時一般無需再加稀釋劑，因為稀釋過多會降低漆膜厚度，影響使用效果。如因貯存時間太久或施工后期涂料增稠影響施工，可加入少量(甲苯：丁醇＝4：1)溶劑或X－7環氧稀釋劑，若施工時溫度較高，可加入少量酮類溶劑，以適當延緩固化時間。

3)涂漆

（1) 可采用刷涂、噴涂(加入SAT時注意防止堵塞)等方法施工。要盡量做到涂層薄厚均勻，不漏涂、不流掛，并達到所要求的厚度。

(2)在常溫情況下每天可涂一道。當氣溫高于25℃時，若想加快施工進度，涂裝間隔可縮短至8h左右；當氣溫低于0℃時，涂裝間隔適當延長1天左右，手壓無指紋(表干)后再進行下一道涂裝。但必須注意，在低溫施工后應給予充分的干燥時間再投入使用。

（2) 在H87-1和H87-2中加入SAT，性能明顯提高，所以本品通常涂刷四道就能滿足使用要求。

· 注意事項

· 調配的好涂料應當一次用完，尤其在夏天溫度較高，時間長容易固化報廢。

· 每次涂漆完畢，要及時用溶劑清洗漆刷等施工用具，以備下次再用。若采用噴涂更要及時用溶劑將噴槍和軟管洗凈，防止隔夜固化后軟管、噴嘴堵塞報廢。

4、安全保障

(1)施工現場要通風，使用防爆燈照明;

(2)涂料中的溶劑都具有刺激性，作業時要防護，作業時間不宜過長;

(3)不急用的涂料、溶劑要及時移出罐外，盡量減少罐內空氣污染。

5、技術指標

聯系人：文杉010-69808511 (地)  15901396770(手機) Fax:010-69808511

QQ: 1549760684 了解相關產品請關注公眾號：hqtuliao6770

請訪問：haiqinliwen.cn
