金屬屋面丙烯酸高彈防水涂料是以進口純丙烯酸乳液為主要原料，添加多種高品質助劑和優質顏填料，采用科學的生產工藝精制而成的一種高性能的金屬屋面防水涂料。產品分W101基層涂料和W102面層涂料，搭配W801高強度縫織聚酯布使用，能與金屬屋面或各類基材表面無縫結合，形成強韌的一體化復合防水涂層。

適用范圍
◆ 適用于金屬屋面等以下各類基材屋面的整體或節點防水。
◆ 鋁錳板、彩鋼板、鋁板、鍍鋅板等各類金屬基材外露面
◆ 混凝土、牢固磚墻外露面
◆ FRP采光板、卡普隆板外露面
◆ PVC卷材、SBS/APP、EPDM、 TPO等基材外露面
◆ 鋼化玻璃、幕墻外露面
（金屬屋面的防水節點：金屬板搭接縫、采光板、緊固螺釘、伸出屋面管道、風機底座、屋脊、天溝連接縫、落水口、金屬板與女兒墻交接處等防水薄弱及滲漏部位）

產品特性
▶ 環保水性涂料，無毒無害，無任何施工及環境安全隱患
▶ 優異的彈性和耐疲勞性,能適應金屬屋面的伸縮變形。
▶ 優異的耐沾污和耐候性,減少維護次數,降低維修成本。
▶ 優異的隔熱反射及抗紫外線性能，延長基材使用年限。
▶ 對金屬板具有極強的附著力，不易脫落，有效保護金屬屋面。
▶ 涂層適應-50℃-200℃溫度變化，能夠接受各類惡劣環境考驗
▶ 使用壽命長達二十年以上
▶ 開桶即用，施工簡單方便

基層處理
施工前認真檢查金屬屋面,確保金屬屋面牢固、無銹蝕，無積水、粉塵、油跡、污垢物及其它松散物。不符合上述條件應分別作如下處理：
1.更換已生銹固件，在合適的位置增加固件；
2.用砂紙將生銹區域打磨干凈，直至呈現金屬原色；
3.清除積水、粉塵、油跡、浮銹、污垢物及其它松散物；

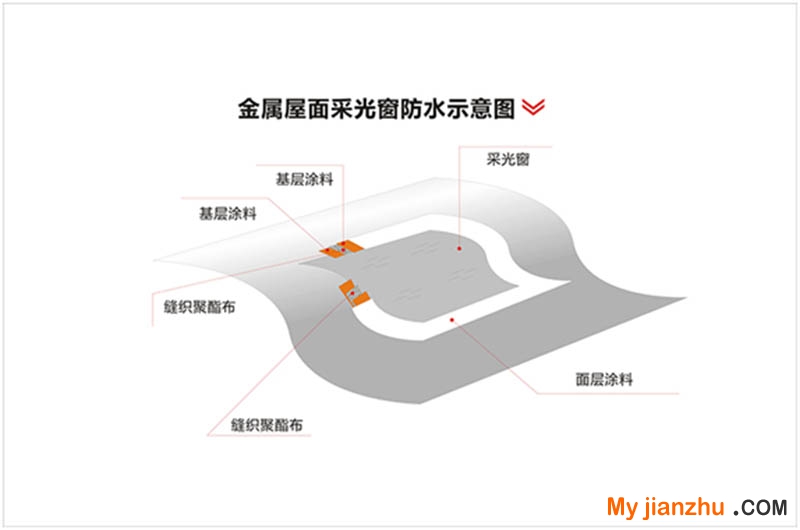

施工工藝
1、防水部位預涂一遍W101丙烯酸高彈防水基層涂料（涂布量40m2/25KG）
2、涂層仍濕潤時貼覆上裁剪好尺寸合適的W801縫織聚酯布，并刷平整確保無空鼓、不起皺
3、表面再次涂刷一遍W101丙烯酸高彈防水基層涂料，使縫織聚酯布層充分浸潤（涂布量40m2/25KG）
4、待基層涂膜固化12小時后，在上面再次涂刷1-2遍W102丙烯酸高彈防水面層涂料（涂布量
40m2/25KG），直至全干

施工說明
1、施工工具：攪拌器、硬毛刷（不可用羊毛刷）、刮刀、滾筒等。施工完畢后立即用清水清洗。
2、基層涂料的單層涂覆率一般為40 m2/25KG；縫織聚酯布實際利用率90%；縫織聚酯布之間的有效搭接寬度為幅寬的10%；實際涂覆率因金屬屋面狀況、施工方法不同會有差異。
3、縫織聚酯布的裁剪標準：金屬屋面緊固螺釘的防水層面積一般為0.01平米（10CM×10CM）；水平搭接防水層的寬度為25CM；垂直搭接防水層的寬度為15 CM；屋脊兩側搭接防水層的寬度為25CM等，防水層的寬度最好是根據現場基面瓦波峰的高度結合施工要求而定。

注意事項：
● 氣溫低于5℃，濕度大于85%及雨雪天、風沙天不宜施工
● 涂料未干固前可用水進行清潔
● 防水施工完畢后正常養護3-5天，期間禁止踩踏破壞

技術指標（JG/T375-2012）

序列	項目		技術指標
1	固體含量/%  ≥		65
2	無處理拉伸強度/Mpa  ≥		1.5
3	無處理斷裂伸長率/%  ≥		150
4	撕裂強度/(N/mm)  ≥		12
5	吸水率/%  ≤		15
6	不透水性		0.3MPa,30min不透水
7	耐熱性		90℃,5h 無起泡、剝落、裂紋
8	低溫彎折		-30℃,1h無裂紋，并不與底材脫離
9	剝離粘結性/(N/mm)  ≥		0.30
10	加熱處理	拉伸強度保持率/%  ≥	80
		斷裂伸長率/%  ≥	100
11	浸水處理	拉伸強度保持率/%  ≥	80
		斷裂伸長率/%  ≥	100
12	酸處理	拉伸強度保持率/%  ≥	80
		斷裂伸長率/%  ≥	100
13	人工氣候老化處理	拉伸強度保持率/%  ≥	80
		斷裂伸長率/%  ≥	100
14	加熱伸縮率	伸長/%  ≤	1.0
		縮短/%  ≤	1.0
15	耐沾污性（白色和淺色）/%  ＜		20
16	太陽光反射比(白色)  ≥		0.80
17	半球發射率  ≥		0.80

注：W101基層涂料常規顏色為淺綠色，W102面層涂料常規顏色為白色，可提供調色定制服務。

保質期：24個月
規格：25KG/桶
貯存運輸
貯存于陰涼通風處，蓋緊密封。在運輸中不可倒置、破損、碰撞、避免日光曝曬、雨淋和冰凍。產品為水性，無毒、無味、不燃、不爆屬于《非危險品規則》
