一種大理石外觀除污復原方法

  由于天然石材具有高硬度和裝飾性，廣泛用于室內外及地面裝修、桌椅面、櫥柜臺面等，特別是大理石富有華麗的外觀，商品價值極高。但由于大理石長期使用容易產生污染，原有華麗的外觀會小時，甚至出現變黑，嚴重損害裝飾效果。究其污染的原因主要是大理石的礦物主體為碳酸鈣結晶，碳酸鈣與大氣中的碳酸氣體和雨水中的弱酸反應，對基體產生侵蝕，和來源于使用環境中的微小污物對基體的附著或浸透。針對這些原因，海外某公司的技術人員對大理石產生污染的物理化學機理進行了潛心的研究，獲得了一種大理石外觀除污復原方法。據介紹，這種方法針對性強，對大理石外觀除污復原十分有效。

    這種方法屬于一種化學處理方法，其實施過程是用一種專用的涂液以受污染的大理石表面，形成涂膜一定時間后，用水洗去涂膜，達到除污復原的效果。這種專用涂液系一種非粘稠液，以喊有可游離的過氧化氫的水溶液即雙氧水為主要成分，另加入不與過氧化氫反應，能起到粘稠化和提高過氧化氫游離效果作用的水溶性高分子，以保持涂膜形態穩定作用的無機粉來調制而成。上述水溶性高分子可使用合成高分子，如聚乙烯醇、聚丙烯納、聚氧化乙烯等；半合成高分子，如甲基纖維素、乙基纖維素、羥乙基纖維素、羥甲基纖維素、淀粉等或天然高分子、如馬鈴薯、小麥、瓊脂、藻酸納、甘露聚糖等。上述無機粉末可使用膠態二氧化硅、滑石粉、膨潤土、云母、瓷粉等。為了便于涂液中過氧化氫浸透石材，還可添加表面活性劑來減小界面張力。涂膜中過氧化氫含量為10%-50%（以涂膜單位重量計）。在這一條件下，根據除污效果來看，在6h-12h內完全除去污染，可復原出原有大理石的外觀。若使用濃度含量為35%過氧化氫水溶液，在涂液中的配合量則在80%以上，最好在90%以上（以粘稠度重量計），這有助于涂膜形成，收到良好的除污效果。無機粉末與水溶性高分子的比率隨所用品種不同而調整，不過前者較后者用量多，便于調制所需的粘稠涂液。

    圖一為大理石外觀除污液復原的流程示意圖。

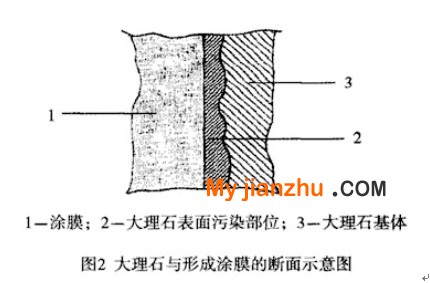

    圖二為大理石與形成涂膜的斷面示意圖。





    如圖二所示，大理石表面污物由表面浸透而引發污染的部分，在副染部位上形成涂膜。由于涂膜在含有水分的狀態下保持附著形態，過氧化氫與大理石表面充分接觸，并進一步浸透污染內部，與污物反應，可有效除去污染。

    以下面實例來評定用專用涂液除污復原大理石外觀效果。

    實例一

    待除污復原的大理石為在室內使用越15年的家具石材，其表面已呈黑色污染狀態。

    取含35%過氧化氫的水溶液92份、甲基纖維2.4份、二氧化硅5.5份和非離子表面活性劑0.1份，調制涂液。然后用刷涂在大理石表面的污染部位，形成涂膜（平均膜厚1MM），6-10H后用水洗去涂膜，觀察除污染狀況。結果是大理石表面的黑色污染全部消失，復原成原有的特定外觀（注：以上配比為質量份）。

    實例二

    與實例一所用大理石和除污處理相同。只是涂液由含35%過氧化氫的水溶液91份、醚化淀粉3.5份、二氧化硅細粉5.4份和非離子表面活性劑0.1份配成。觀察結果是大理石污染完全消失，復原成原有的特定外觀（注：以上配比為質量份）。

    實例三

    與實例一所用大理石和除污處理相同。只是涂液由35%過氧化氫的水溶液89.5份、聚乙烯醇5.0份、二氧化硅細粉5.4份和非離子表面活性劑0.1份配成。觀察其結果是大理石污染也同樣完全小時，復員原有的特定外觀（注：以上配比為質量份）。

    綜上所述，就碳酸鈣質大理石在室內或室外使用中因侵蝕反應或微小污染物引發的污染而言，不論污染范圍、變色種類及程度大小，用上述方法和涂液便能有效而全部地除去污染，使受污染的大理石重現華麗外觀。
