配電室臨時用電安裝作業指導書,含錯誤做法照片!

?
收藏 0點擊 37回復 0 04-24 09:08


配電房施工無策劃,簡陋隨意@電工電氣一網通,每天分享電工電氣知識!



配電室前無通道@電工電氣一網通,每天分享電工電氣知識!



配電室門朝內開



通風窗未安裝鋼絲網

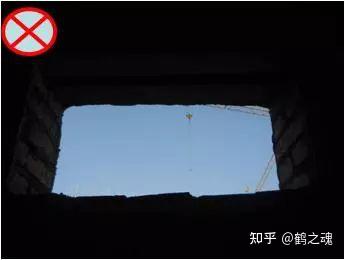

配電室引出電纜洞口無封堵和電纜無保護

JGJ46-2005規定:

6.1.1配電室應靠近電源,并應設在灰塵少、潮氣少、振動小、無腐蝕介質、無易燃易爆物及道路暢通的地方。

6.1.2 成列的配電柜和控制柜兩端應與重復接地線及保護零線做電氣連接。

6.1.3配電室和控制室應能自然通風和動物進入的措施。并應采取防止雨雪侵入和動物侵入的措施。

6.1.4 配電室布置應符合下列要求:

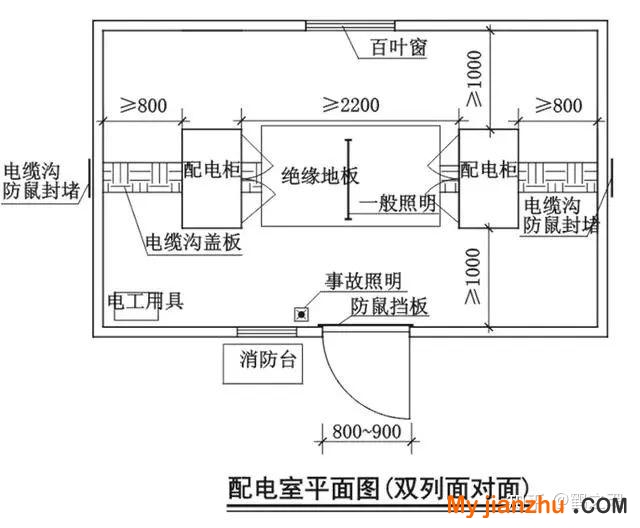

1、配電柜正面的操作通道寬度,單列布置或雙列背對背布置不小于1.5m,雙列面對面布置不小于2m;

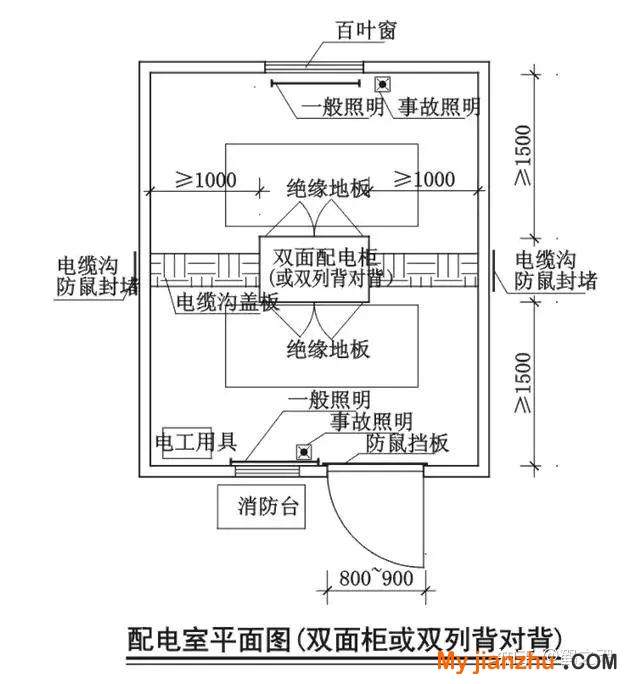

2、配電柜后面的維護通道寬度,單列布置或雙列面對面布置不小于0.8m,雙列背對背布置不小于1.5m,個別地點有建筑物結構凸出的地方,則此點通道寬度可減少0.2m;

3 、配電柜側面的維護通道寬度不小于lm;

4 、配電室的頂棚與地面的距離不低于3m;

5 、配電室內設置值班或檢修室時,該室邊緣距配電柜的水平距離大于1m,并采取屏障隔離;

6 、配電室內的裸母線與地面垂直距離小于2.5m時,采用遮欄隔離,遮欄下面通道的高度不小于1.9m;

7 、配電室圍欄-亡端與其正上方帶電部分的凈距不小0.075m;

8 、配電裝置的上端距頂棚不小于0.5m;

9 、配電室內的母線涂刷有色油漆,以標志相序方向為基準,其涂色符合表6.1.4規定;

10、配電室的建筑物和構筑物的耐火等級不低于3級,室內配電砂箱和可用于撲滅電氣火災的滅火器。

11、配電室的門向外開,并配鎖;

12、配電室的照明分別設置正常照明和事故照明。

6.1.5配電柜應裝設電度表,并應裝設電流、電壓表。電流表與計費電度表不得共用一組電流互感器。

6.1.6配電柜應設電源隔離開關及短路、過載、漏電保護電器。電源隔離開關分斷時應有明顯可見分斷點。

6.1.7配電柜應編號,并應有用途標記。

6.1.8配電柜或配電線路停電維修時,應掛接地線,應懸掛“禁止合閘、有人工作”停電標志著牌。停送電必須由專人負責。

6.1.9配電室應保持整潔,不得堆放任何妨礙操作、維修的雜物。

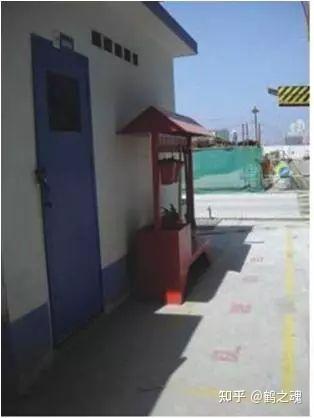

配電室門口道路通暢

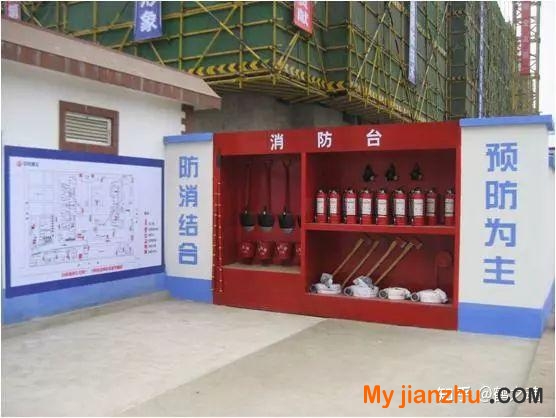

消防臺

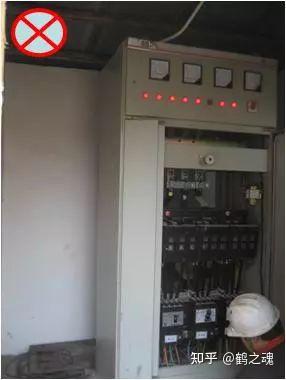

配電柜內部配置



照明、應急燈



百葉窗、鋼絲網



柜體操作面前敷設絕緣橡膠或絕緣地板



防鼠檔板

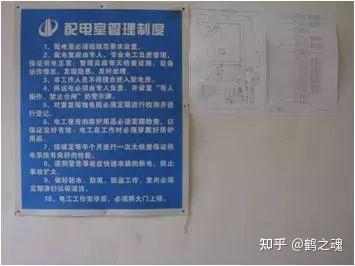

用電管理制度、平面圖、系統圖@電工電氣一網通,每天分享電工電氣知識!



配電室內部空間



滅火器、砂箱、絕緣手套、絕緣膠鞋、“禁止合閘,有人工作”

JGJ46-2005規定:

8.2.2 總配電箱的電器應具備電源隔離,正常接通與分斷電路,以及短路、過載、漏電保護功能。電器設置應符合下列原則:

?當總路設置總漏電保護器時,還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總熔斷器、分路熔斷器。當所設總漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時,可不設總斷路器或總熔斷器。(當地不提昌使用) ?當各分路設置分路漏電保護器時,還應裝設總隔離開關、分路隔離開關以及總斷路器、分路斷路器或總熔斷器、分路熔斷器。當分路所設漏電保護器是同時具備短路、過載、漏電保護功能的漏電斷路器時,可不設分路斷路器或分路熔斷器。(當地可以使用) ?隔離開關應設置于電源進線端,應采用分斷時具有可見分斷點,并能同時斷開電源所有極的隔離電器。如采用分斷時具有可見分斷點的斷路器,可不另設隔離開關。(建設部、地方提昌使用)

8.2.11 總配電箱中漏電保護器的額定漏電動作電流應大于30mA,額定漏電動作時間應大于0.1s,但其額定漏電動作電流與額定漏電動作時間的乘積不應大于30mA.s。(提昌使用漏電動作電流為100mA,額定漏電動作時間為0.2s )

總配電箱中回路配置時注意點:

1、配電室照明電源必須從總配電箱總隔離開關上端引出電纜線,保證總線帶電時配電室照明可使用,防止在斷電來電時光線照度不足或夜間檢修時引起誤操作。

2、消防水泵電源必須從總配電箱總隔離開關上端引出電纜線,保證發生消防火災時,切斷電源時,消防水泵可以啟動使用。

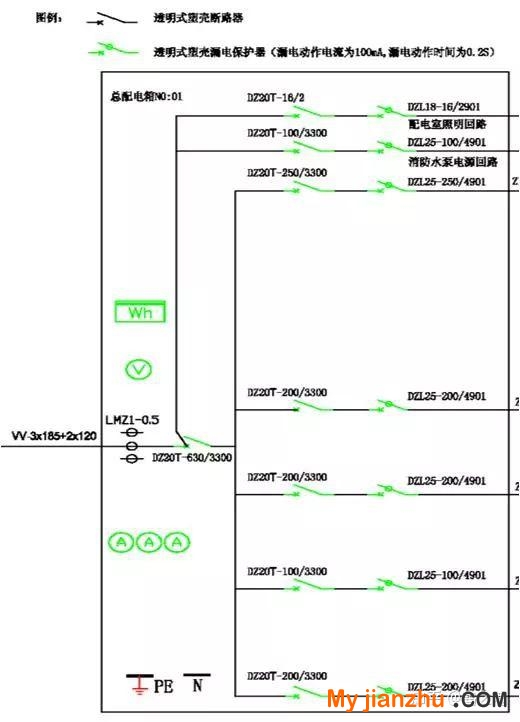

總配電柜系統圖
