識讀建筑電氣圖紙平面圖，首先要了解的就是圖例。每一份圖紙都附有圖例，圖例通常在設計說明里能找到，也有的在平面圖右下方。沒有圖例，我們在識讀圖紙時，根本就不知道圖紙上的各種符號所代表的意思，只有熟讀圖例，才能更好的看懂圖紙。

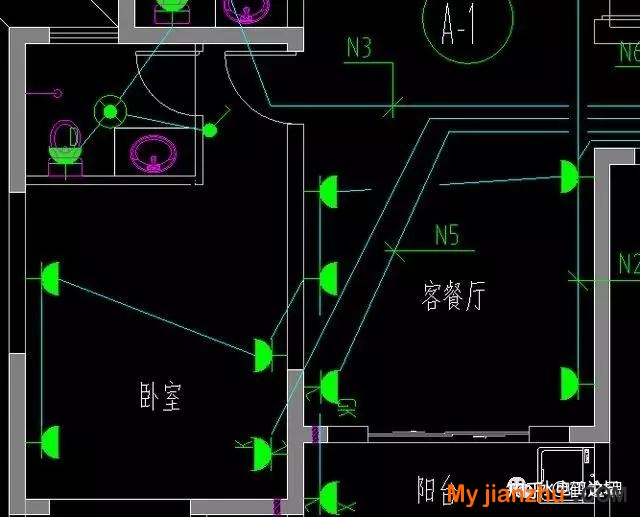

建筑圖紙電氣圖紙

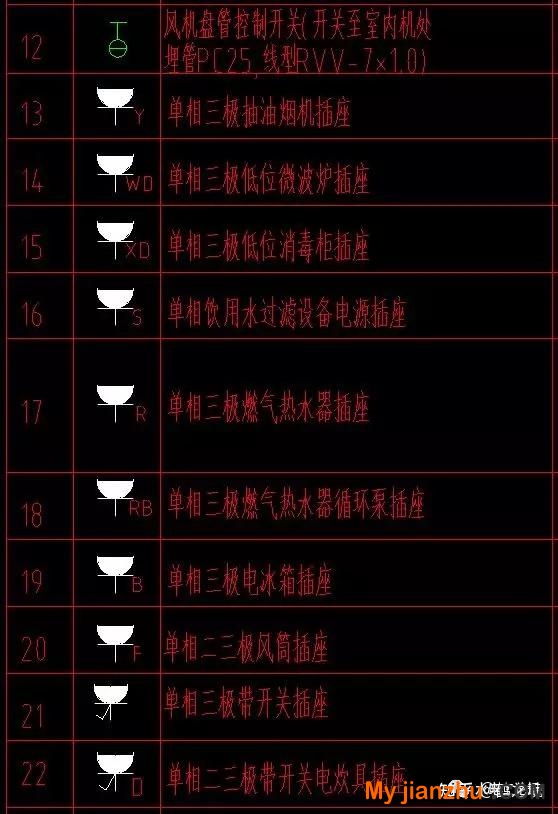

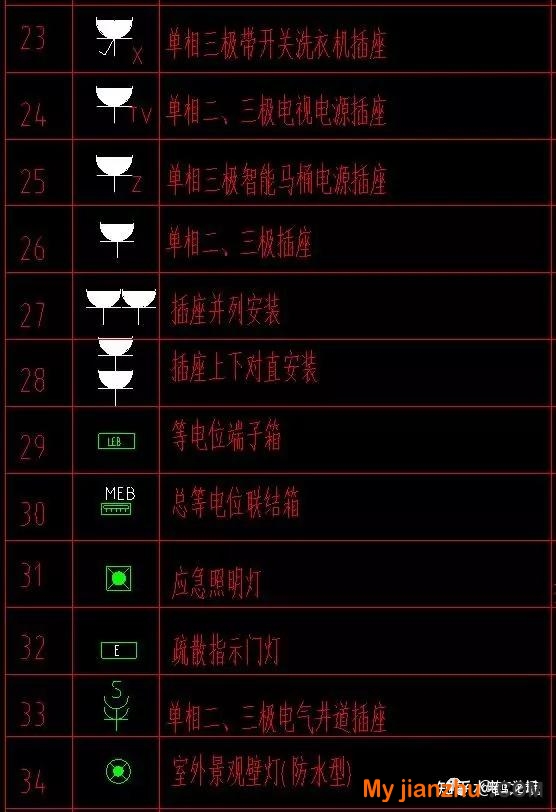

插座類型有多種，通常都是某種開關的簡稱，比如帶K符號的插座圖例，則是空調插座。帶Y符號的插座圖例則是油煙機插座。記住插座用途的簡稱，可以讓我們更容易懂看懂圖紙。

建筑圖紙弱電圖例

看圖先看圖例，這是識圖的基本原則，只有先掌握圖例，才能更快的了解圖紙。
