很多電氣的朋友問：二次原理圖和二次控制回路是一樣的嗎？其實所謂的二次原理圖是指對主回路(一次系統設備)的控制、指示、計量用的原理圖。二次原理圖包括了二次控制回路圖。如CT的二次回路圖也是二次原理圖，但是并不是控制回路圖。那么二次控制原理圖如何識圖與繪制呢，下面我們一起來學習一下吧。

（1）二次原理接線圖的定義

電氣二次原理接線圖是用來表示二次接線各元件（儀表、繼電器、信號裝置、自動裝置及控制開關等設備）的電氣聯系及工作原理的電氣回路圖。

（2）二次原理接線圖的畫法

1. 整體式畫法

整體式畫法將二次設備以較為形象的整體形式表示（線圈與觸點畫在一起），主要體現構成整套裝置所需的二次設備及相互接線關系。

優點：能表明各二次設備的構成、數量及電氣連接情況，圖形直觀形象，便于設計構思和記憶。

缺點：不便于閱讀和理解其工作原理。

2. 展開式畫法

展開式畫法是以電氣回路為基礎，將繼電器整個元件的線圈、觸點按保護動作的順序，自左而右，自上而下繪制的接線展開圖。其特點是分別繪制電源回路、主電路、控制電路、信號電路等回路。電氣設計在線教學狄老師；各繼電器的線圈和觸點也分開，分別畫在它們各自所屬的回路中，并且屬于同一個繼電器或元件的所有部件都應注明同樣的符號。

優點：接線清晰、易于閱讀，便于了解整套裝置的動作程序和工作原理，特別是在表現一些復雜裝置時，其優點更為突出。

1）電源回路

每臺電動機應有各自的控制電源。并宜接自本臺電動機主回路隔離保護電器之后、控制電器之前。這是因為如果多臺電動機共用同一路控制電源。則各臺電動機的控制回路就不能分割，既不能獨立安全檢修，而且一旦故障還將同時停機，造成更大損失。

控制電源應裝設隔離電器和短路保護電器。隔離和短路保護電器可選用螺旋式熔斷器或帶隔離功能的微型斷路器。應裝設控制電源指示燈。

2）控制回路

控制回路一般是由開關、按鈕、信號指示，以及接觸器、繼電器的線圈和各種輔助觸點構成，無論簡單或復雜的控制回路，一般均是由各種典型控制電路（如延時電路、聯鎖電路、順控電路等）組成。

電動機的啟動控制電路是其控制電路的主要組成部分。電動機常用的啟動方式有全壓啟動、降壓啟動和軟啟變頻啟動。常用的降壓啟動方式有星―三角降壓啟動和自耦變壓器降壓啟動。

3）信號回路

信號回路設計是各種電氣設備能否實現自動控制的關鍵。信號回路可分為控制信號和反饋信號兩類：控制信號回路就是接受各種外部控制指令，對電動機實現控制：反饋信號回路則是通過接通各種聲光信號。反映電動機的各種狀態。

控制信號：

民用建筑中的風機、水泵的自動控制信號一般由樓宇自控系統(BAS)的DDC控制器或火災自動報警聯動系統(FAS)控制器發出，當為有源信號，只需將其接入信號回路的中間繼電器線圈即可。需要注意的是火災自動報警聯動系統控制器輸出的有源控制信號是直流24 V。而DDC控制器輸出的有源控制信號一般是交流24 V．因此要根據控制信號的電壓類型正確選擇繼電器。對于無源機械觸點控制信號，例如消火栓啟泵按鈕、濕式報警閥壓力開關、液位器、防排煙閥聯動機構等，則應由信號回路提供信號電源。

反饋信號：

各種電氣設備的運行、故障等狀態信號是通過主回路上的接觸器、熱繼電器等控制保護電器的輔助觸頭的動作來接通信號燈等信號回路，有外部控制器的應提供干接點反饋信號。例如由樓宇自控系統控制的機電設備應提供設備運行、故障及手／自動狀態等反饋信號。這里有一個容易忽視的問題，有些設計(包括標準圖集)直接利用主回路接觸器的輔助觸頭作為外部反饋信號，電氣設計在線教學狄老師；這種做法有將高電位引入DDC控制器或消防聯動控制設備的危險。因為接觸器的輔助觸頭通常裝在主觸頭旁，當主觸頭分斷感性負載電路(特別是大容量電動機)時，會產生電弧，強烈的電弧產生的電磁干擾會在輔助觸頭構成的二次回路中產生較高的感應電勢。干擾甚至燒毀二次回路中的電子器件。

4）二次回路線號及端子排圖

二次接線圖中每一個電氣接點都應有接線編號，這是為了便于施工接線和查找故障點。每一個接點的接線編號都是唯一的(至少在本張圖中)，線號的編寫通常是從上至下、由左至右依次編寫，編號可依次遞增。如編號的起始數字，控制回路從阿拉伯數字“1”開始．其它輔助電路可依次遞增為“101、201??”作為起始數字，以示區別。如消防聯動的信號回路由“101”起編．BAS系統的控制信號回路由“201”起編。

所有的外接控制和反饋信號都應接至端子排上，端子排圖應注明接線編號以及控制箱內所連接的電器元件標號。

（3）電路原理圖繪制方法及原則

1. 在電路圖中，主電路、電源電路、控制電路、信號電路分開繪制。無論是主電路還是輔助電路，各電器元件一般應按生產設備動作的先后動作順序從上到下或從左到右依次排列，可水平布置或垂直布置。

2. 所有電器的開關和觸點的狀態，均以線圈未通電狀態；手柄置于零位；行程開關、按鈕等的接點不受外力狀態；生產機械為開始位置。

3. 同一電器各導電部分常常不畫在一起，但各部分的符號均需保持一致。

（4）簡單常見的電路原理圖舉例

直接啟動原理圖

說明：控制柜控制回路根據轉換開關所在位置的不同，有不同的啟動方式。

1. 轉換開關處于手動位置時，可以通過手動按啟動，停止按鈕來實現泵的啟動和停止。

2. 轉換開關處于停止位置時，泵不可以啟動，此時可以安全的進行設備的檢修。

3. 轉換開關處于自動位置時，可以通過現場電接點溫度信號實現泵的啟動和停止。

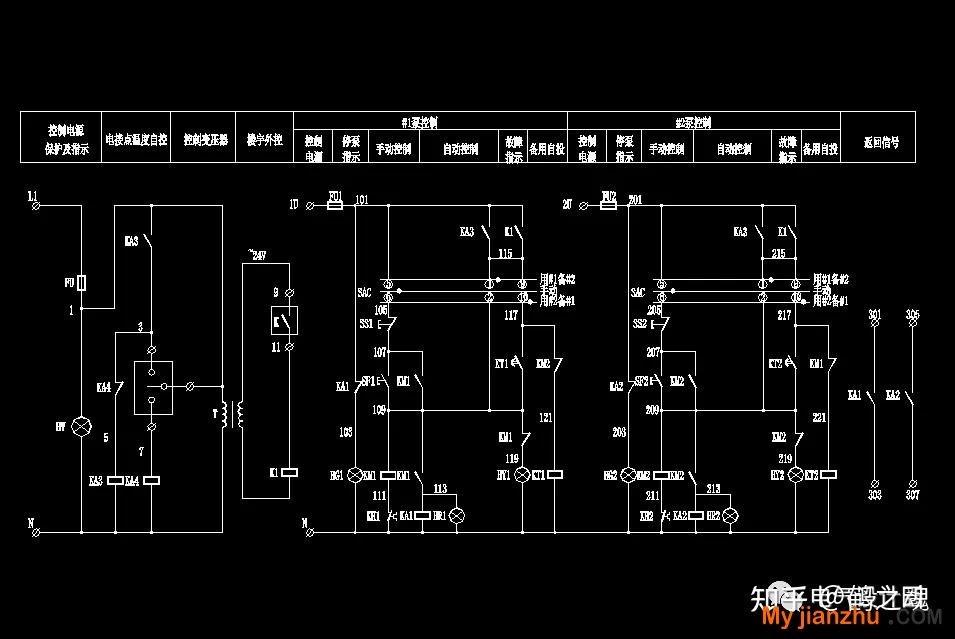

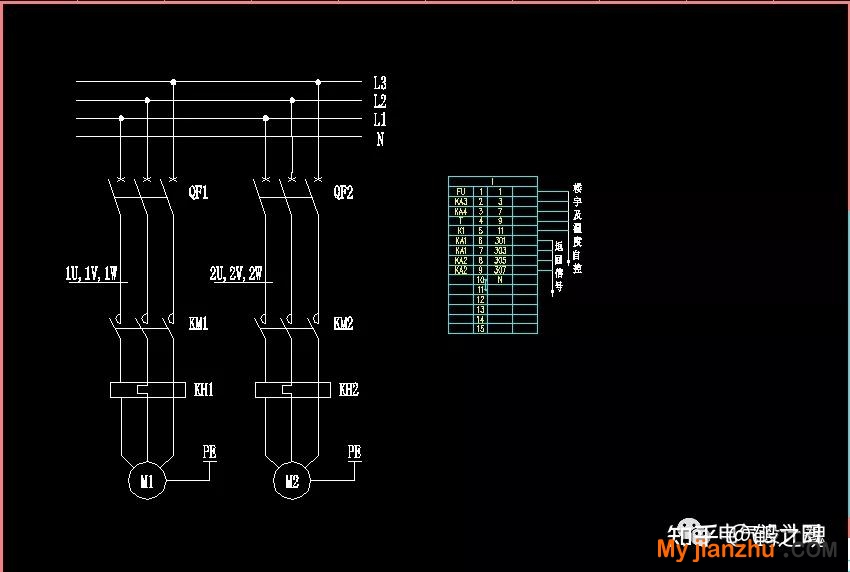

直接啟動一用一備原理圖

直接啟動一用一備原理圖

說明：控制柜控制回路根據轉換開關所在位置的不同，有不同的啟動方式。

1. 轉換開關處于手動時，可以分別通過手動按啟動，停止按鈕來實現兩臺泵的啟動和停止。

2. 轉換開關處于用1#備2#時，可以通過遠程DDC信號或者現場電接點溫度信號實現1#泵的啟動和停止；1#泵啟動時，2#泵處于備用狀態中，電氣設計在線教學狄老師；如1#泵過載或者出現其他問題停止，2#泵會自動投入。

3. 轉換開關處于用2#備1#時，可以通過遠程DDC信號或者現場電接點溫度信號實現2#泵的啟動和停止；2#泵啟動時，1#泵處于備用狀態中，如2#泵過載或者出現其他問題停止，1#泵會自動投入。

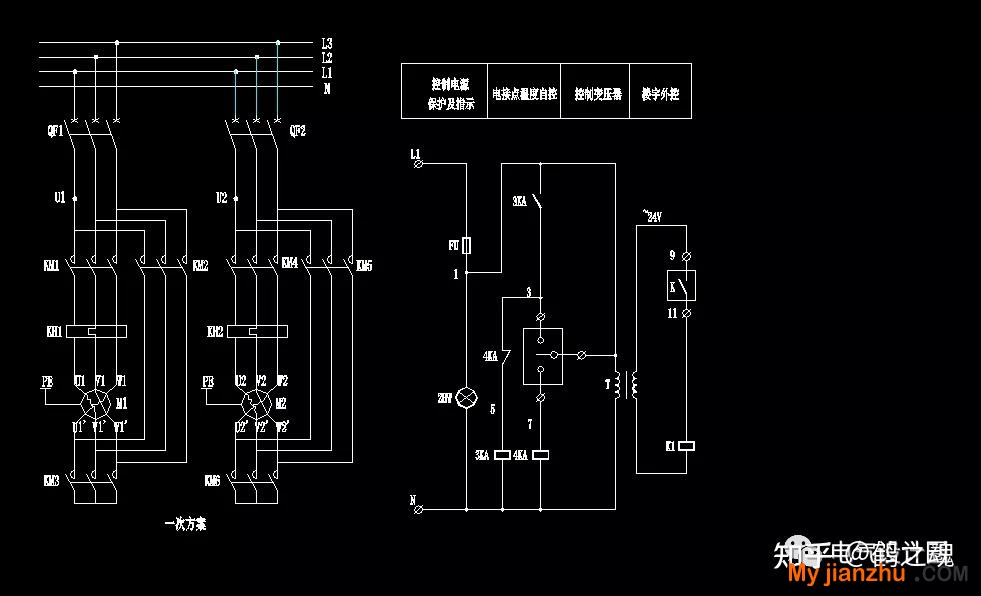

星三角一用一備原理圖

星三角一用一備原理圖

星三角一用一備原理圖

說明：控制柜控制回路根據轉換開關所在位置的不同，有不同的啟動方式。

1. 當SAC1和SAC2轉換開關均處于手動位置時，兩臺泵可以分別通過手動按啟動，停止按鈕來實現泵的啟動和停止。

2. 當SAC1轉換開關處于自動位置，SAC2轉換開關處于備用位置時，可以通過遠程DDC信號或者現場電接點溫度信號實現其中1#泵的啟動和停止;2#泵處于備用狀態，如1#泵過載或者出現其他問題停止，2#泵會自動投入。

3. 當SAC2轉換開關處于自動位置，SAC1轉換開關處于備用位置時，可以通過遠程DDC信號或者現場電接點溫度信號實現其中2#泵的啟動和停止;1#泵處于備用狀態，如2#泵過載或者出現其他問題停止，1#泵會自動投入。

（5）二次控制原理圖識圖與繪制總結

二次回路圖的邏輯性很強，希望大家以后在識圖和繪制時多留心二次回路圖遵循著的規律，抓住這些規律就能很容易的看懂。
