一、外電變壓器低壓輸出到總配電房線路接法

1、線路由外電變壓器低壓輸出及中性點接地引入到總配電房

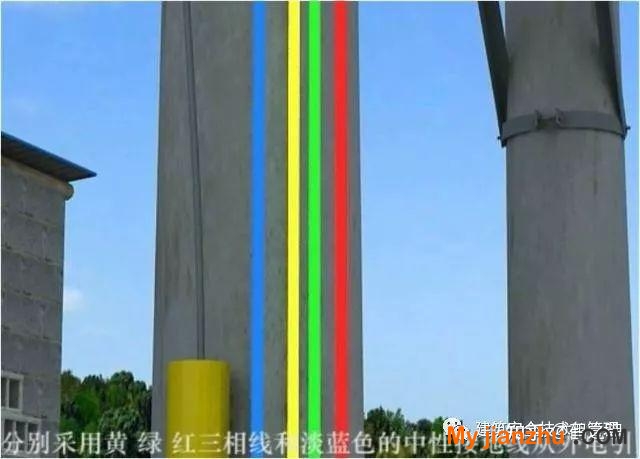

分別采用黃綠紅三相線和淡藍色中性接地線從外電引入

2、線路的黃、綠、紅三相線接入到總配電箱的總隔離開關上（左圖）

隔離開關必須選用分斷時有明顯可見分斷點的開關（右圖）

3、淺藍色中性接地線接入到第一級漏電保護器上的接線端

4、將中性接地線用導線引出到PE端子作為保護零線

注：該類刀閘已不允許使用，本文主要介紹線路布置走向，還請理解！

5、從第一級漏電保護器“N”出線端接引到工作零線接線端

6、從第一級總漏電保護器引出相線到多路分路隔離開關

二、總配電箱到分配電箱的接法：三路分三路為例

1、從總配電箱的分配電開關分別引出黃、綠、紅（L1、L2、L3）三相線

淡藍色工作零線從工作零線接線端引出

黃綠雙色PE保護零線從PE端子引出

總配電箱門與箱體間必須采用編織軟銅線可靠連接作保護接零

五線之間架設的安全距離

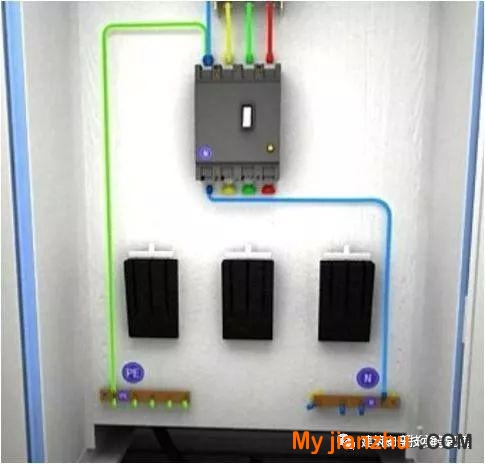

2、線路的黃、綠、紅三相線接入到二級分配電箱的總隔離開關上

淡藍色N線接入到漏電保護器的N端上，通過漏保后接到工作零線端子板

3、黃綠雙色的PE線接入到保護零端子板PE板上

4、從二級分配電箱的總隔離開關引出三相線到漏電保護器

5、從漏電保護器接線端引出相線到分路隔離開關

PE線不能進入漏電保護器，因為線路末端漏電保護器動作會使前級漏電保護器跳閘造成大范圍停電。

6、黃、綠、紅三相線分別從分配電箱的分路隔離開關引出

從N板接線端子引出淡藍色的工作零線

從PE板接線端子引出黃綠雙色保護零線。

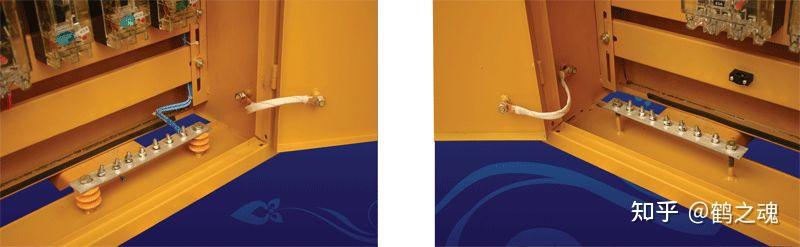

7、分配電箱門與箱體間必須采用編織軟銅線作保護連接

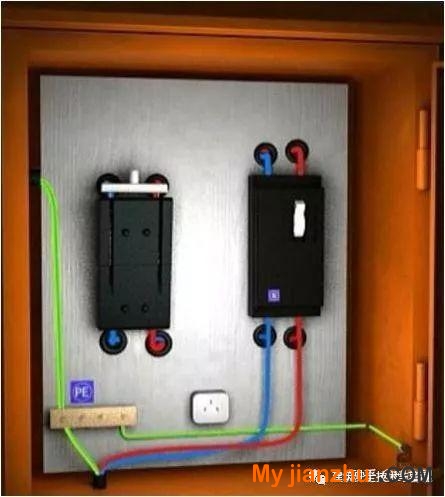

三、單相末級開關箱線路接法

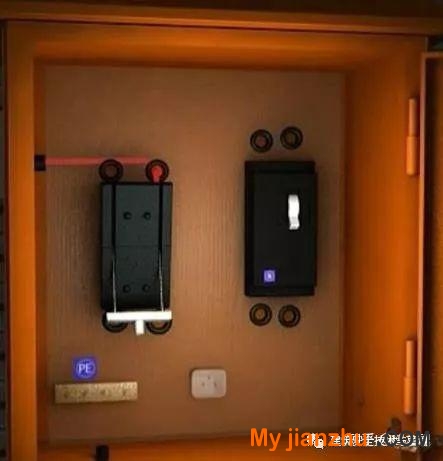

1、引入線可選用任意一條相線（以紅色線為例），接入到單相開關箱的隔離開關

2、將淡藍色的N線也接入到單相開關箱的隔離開關 ，將黃綠雙色的PE線接入到PE板接線端子上

3、從隔離開關的接線端引出紅色相線和藍色N線到漏電保護器的接線端子上

4、紅色相線和藍色N線從漏電保護器接線端引出，黃綠雙色PE線從PE板的接線端子引出

四、三相末級開關箱線路接法

1、黃、綠、紅三相線分別接入到三相開關箱的隔離開關。黃綠雙色的PE線接入到PE板接線端子上 。從隔離開關的接線端引出黃、綠、紅三相線到漏電保護器的接線端子上

2、黃、綠、紅三相線從漏電保護器接線端引出 ，黃綠雙色PE線從PE板的接線端子引出

五、末級開關箱設置要求

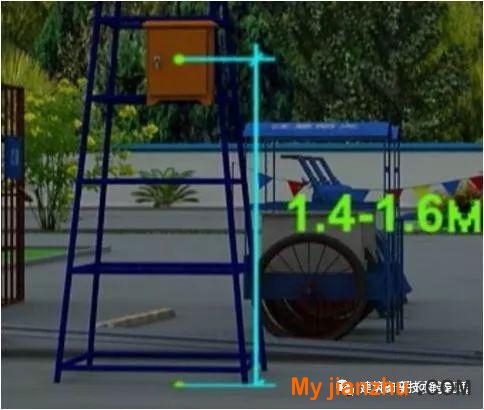

1、固定式末級開關箱的中心點與地面的垂直距離應為1.4~1.6m（下圖）

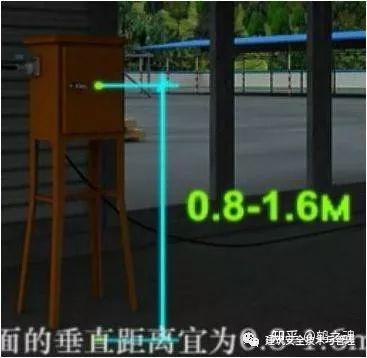

2、移動式末級開關箱其中心與地面的垂直距離宜為0.8~1.6m（右圖）

3、單相開關箱與三相開關箱應分開設置

六、施工現場臨時用電配電箱（柜） 標準化配置圖集

該系列配電箱（柜）適用于施工現場及戶外臨時用電，應滿足“三級配電、 二級漏電保護、一機一閘、一漏一箱”配電及保護的使用要求。配電箱（柜）、開關箱的材質選用、制作工藝、箱內電氣元件的選擇、配置應符合國家相關標準，以及建設部“十一五”推廣應用技術的規定，產品應通過CCC認證。配電箱（柜）的殼體采用冷軋鋼板制作，防雨、防塵、戶外型，采用鋼板厚度符合JGJ-2005標準，經久耐用。

1

基本要求

（一）配電箱（柜）的生產制造應符合《低壓成套開關設備和控制設備》第四部分GB7251．4對建筑工地用成套設備（ACS）的特殊要求及《施工現場臨時用電安全技術規范》JGJ46-2005的標準要求。

（二）配電箱（柜）、開關箱安裝使用應符合《施工現場臨時用電安全技術規范》JGJ46-2005標準及《用電安全導則》GB/T13869標準化要求。

（三）配電箱（柜）、開關箱應分設N線、PE線端子板，進出線必須通過端子板做可靠連接。N線端子板必須與金屬電器安裝板絕緣；PE線端子板必須與金屬電器安裝板做電氣連接。進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。PE線與端子板連接必須采用電氣連接，電氣連接點的數量應比箱體內回路數量多2個，1個為PE線進箱體的連接點，1個為重復接地的連接點。

（四）電器元件應選用符合GB/14048．2-2001、GB6829以及JGJ46-2005標準的產品，并符合建設部“十一五”推廣應用技術要求。

2

總配電箱（柜）

內設400A-630A具有隔離功能的DZ20型透明塑殼斷路器作為主開關，分路設置4-8路采用具有隔離功能的DZ20系列160A-250A透明塑殼斷路器，配置DZ20L（DZ15L）透明漏電開關或LBM-1系列作為漏電保護裝置，使之具有欠壓、過載、短路、漏電、斷相保護功能，同時配備電度表、電壓表、電流表、兩組電流互盛器。漏電保護裝置的額定漏電動作電流與額定漏電動作時間的乘積不大于30mA.S。最好選用額定漏電動作電流75-150mA，額定漏電動作時間大于0.1S小于等于0.2S，其動作時間為延時動作型。

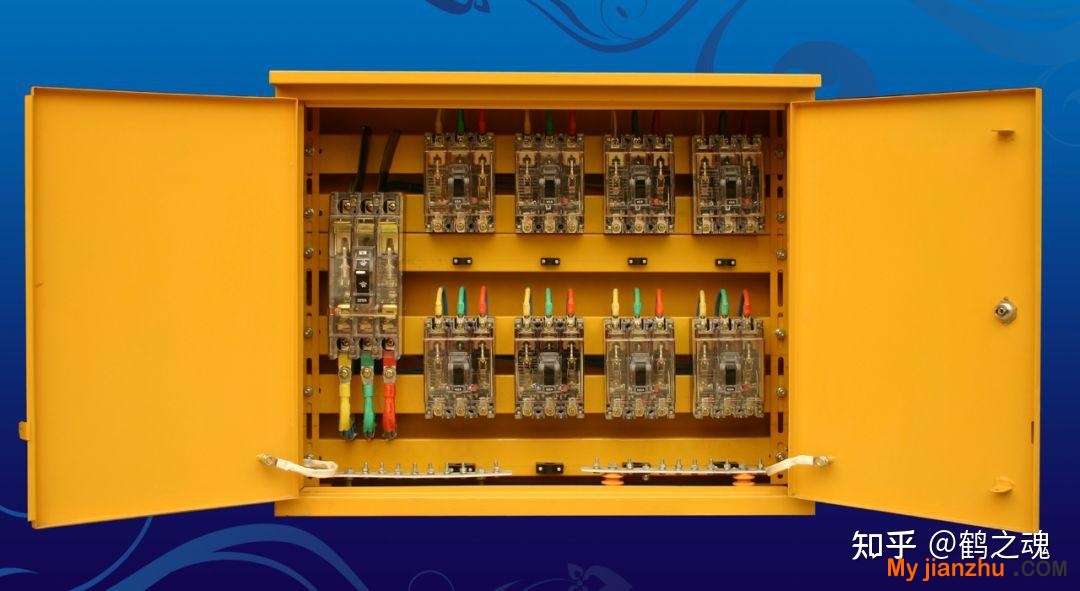

總配電柜示意圖

總配電柜端子板接點圖

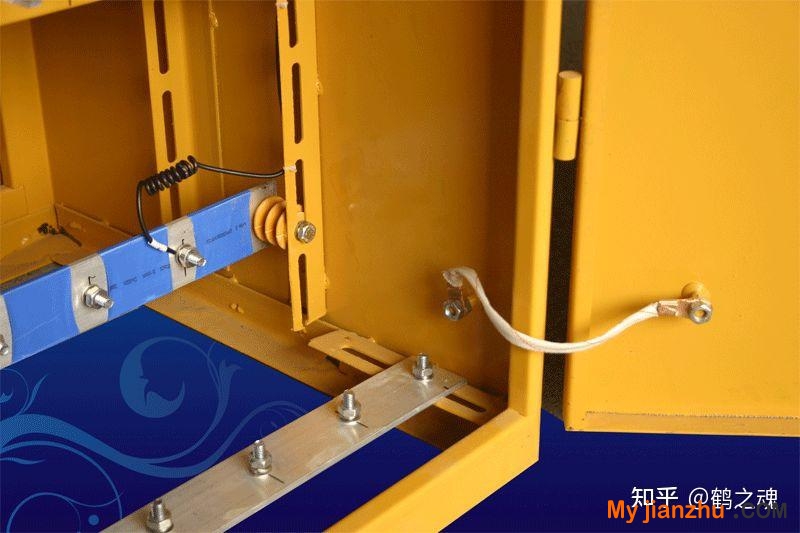

總配電柜柜門電氣連接點圖

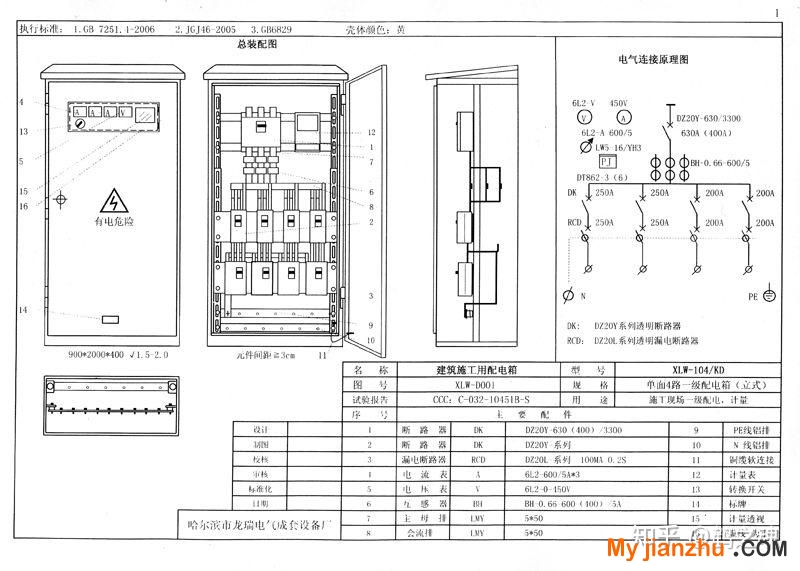

四回路配電柜電氣系統圖

六回路配電柜電氣系統圖

八回路配電柜電氣系統圖

3

分配電箱

（一）含照明回路分配電箱 （動力回路與照明回路分路配電）

內設200A-250A具有隔離功能的DZ20系列透明塑殼斷路器作為主開關（與總配電箱分路設置斷路器相適應）；采用DZ20或 KDM-1型透明塑殼斷路器作為動力分路、照明分路控制開關；各配電回路采用DZ20或KDM-1透明塑殼斷路器作為控制開關；PE線連線螺栓、N線接線螺栓根據實際需要配置。

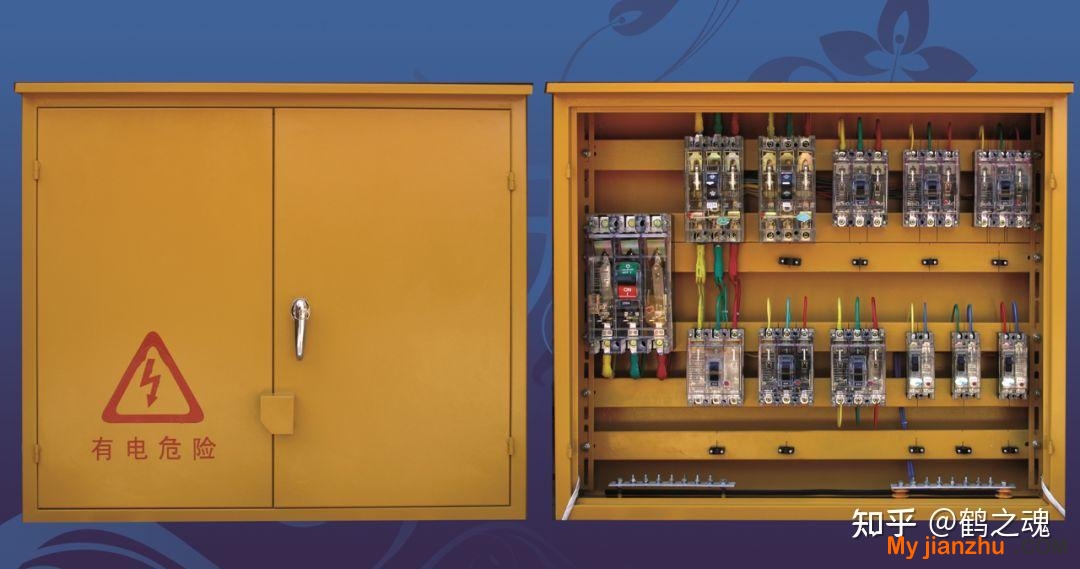

分配電箱示意圖

電氣連接圖

分配電箱電氣系統圖

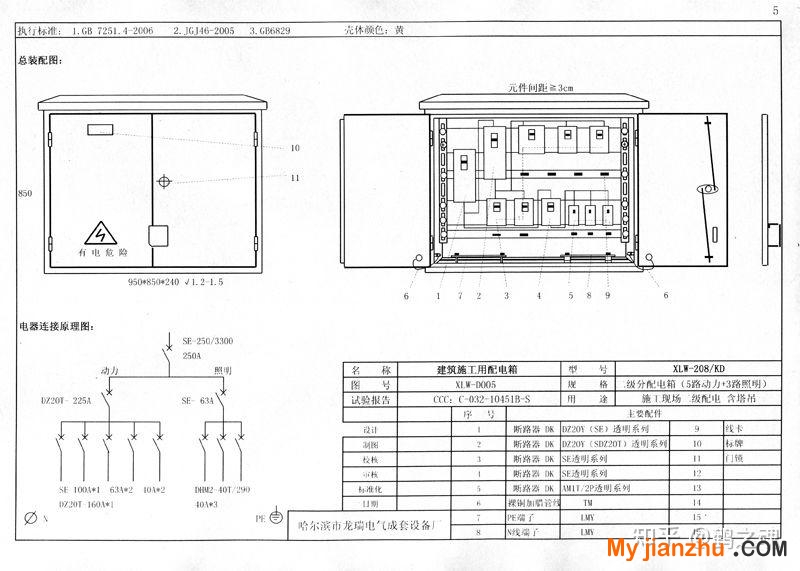

含塔吊回路分配電箱示意圖

(端子板接點及電氣連接點圖同上）

含塔吊回路分配電箱系統圖

（二）不含照明回路分配電箱

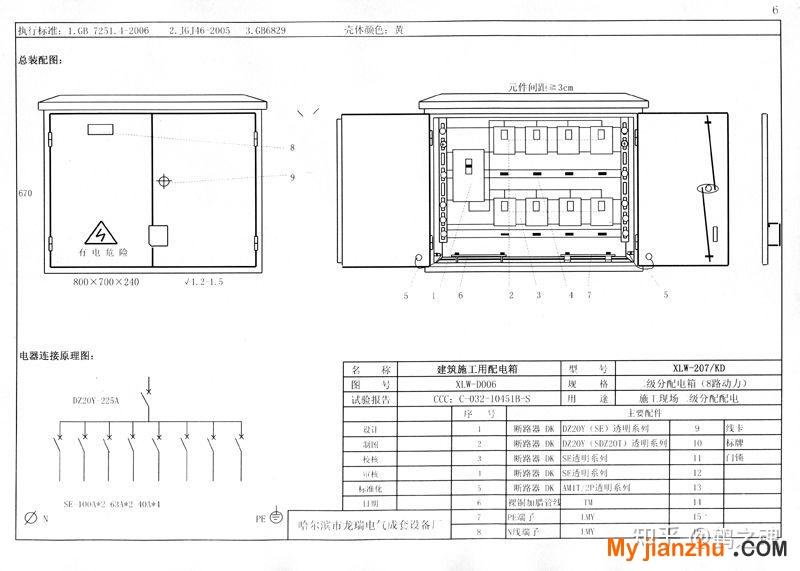

6-8回路分配電箱示意圖

6回路分配電箱含塔吊回路

(端子板接點及電氣連接點圖同上)

8回路分配電箱系統圖

6回路含塔吊回路分配電箱系統圖

4

開關箱（按一機一閘一漏一箱設置）

（一）地泵等大型設備動力開關箱

內設KDM1或DZ20（160A以上 380V）系列透明塑殼斷路器作為控制開關，配置DZ20L系列透明漏電斷路器或LBM-1系列漏電斷路器；PE線端子排為3個接線螺栓。

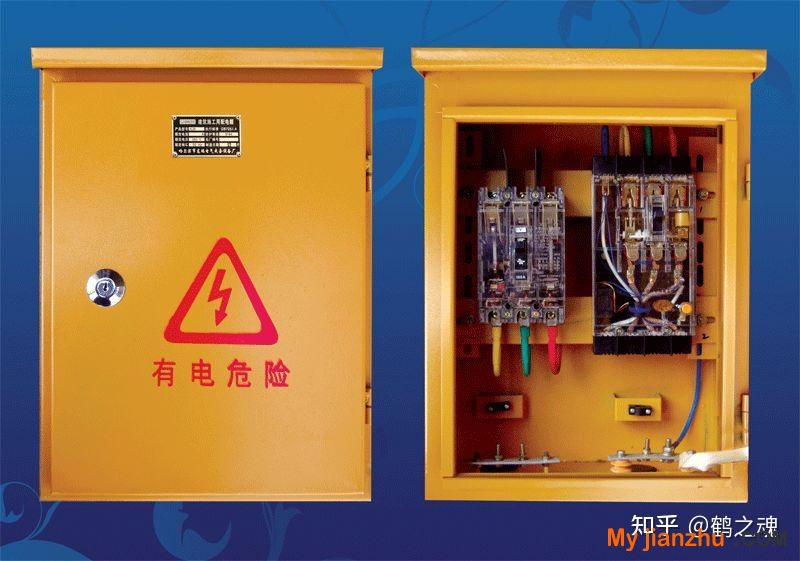

地泵等大型設備開關箱示意圖

地泵等大型設備電氣系統圖

（二）塔式起重機等設備動力開關箱

內設，配置同上

塔式起重機等設備動力開關箱示意圖

塔式起重機等動力設備開關箱系統圖

（三）3.0KW以下用電設備開關箱

內設DZ20（20-40A、380V）或SE,KDMI系列透明塑殼斷路器作為控制開關，配置DZ15LE（20-40A）或LBM1系列透明漏電斷路器，PE線端子排為4個接線螺栓。

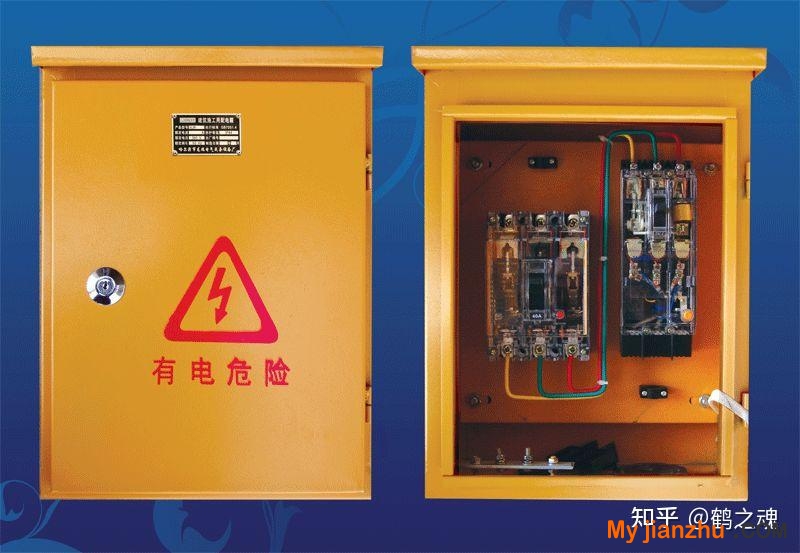

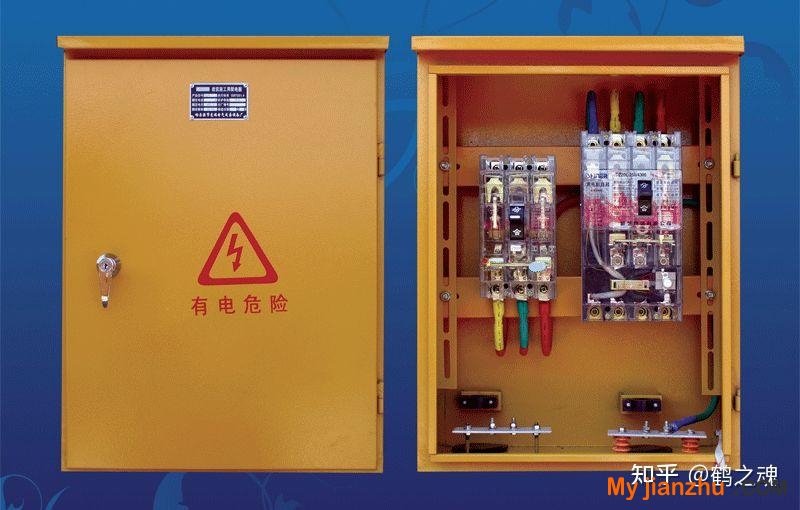

40A以下動力開關箱示意圖

動力開關箱端子接點及電氣接點連接圖

40A以下設備用電開關箱電氣系統圖

（四）5.5KW以上用電設備開關箱

根據所控制設備額定容量選擇控制開關及漏電斷路器。控制開關為DZ20（SE或KDM1）系列透明塑殼斷路器，漏電斷路器為DZ15L系列透明系列漏電斷路器；PE線接線螺栓為3個。

5.5KW以上設備開關箱示意圖

5.5KW以上設備開關箱電氣系統圖

（五）照明開關箱

內設KDM1—T/2(20-40A)斷路器，配置DZ15L—20-40/290漏電斷路器，PE線螺栓為3個。

照明開關箱示意圖

照明開關箱電氣系統圖

注：開關箱中漏電斷路器必須選擇額定漏電動作電流不大于30mA,額定漏電動作時間不大于0.1S，電流速斷、電磁式電動機保用產品。

總配電箱中漏電斷路器應選用配電保護用產品。

5

配電室布置應符合下列要求

（一）配電柜正面的操作通道寬度，單列布置或雙列背對背布置不小于1.5m，雙列面對面布置不小于2m；

（二）配電柜后面的維護通道寬度，單列布置或雙列面對面布置不小于0.8m，雙列背對背布置不小于1.5m，個別地點有建筑物結構凸出的地方，則此點通道寬度可減少0.2m；

（三）配電柜側面的維護通道寬度不小于1m；

（四）配電室的棚頂與地面的距離不低于3m。

6

配電箱架設應符合下列要求

（一）固定式配電箱、開關箱箱體中心點與地面垂直距離1.4--1.6m。移動式箱體與地面垂直距離0.8—1.6m。配電箱、開關箱應裝設在堅固、穩定的支架上。

（二）配電箱、開關箱在建筑物墜落半徑或塔吊臂旋轉半徑內的必須做雙層防護棚，并采取隔離措施。
