電燈單控開關，不論是哪一種，均可看作是一個單刀單擲開關。

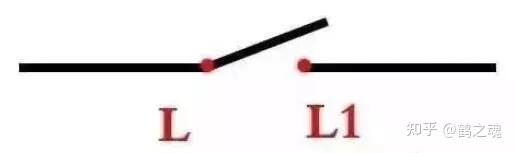

在電路圖中，標識如下

所有的單控開關，不論哪種形式的，都只有兩個接線柱（雙控、多控開關做單控用的不算）。有的開關接線柱上標有L（有的品牌標的是COM）和L1。

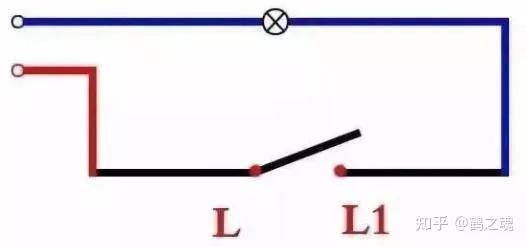

接線時，L接進線，L1接出線（其實倒過來接也沒事）。此時要特別注意，進線必須是火線。原理圖

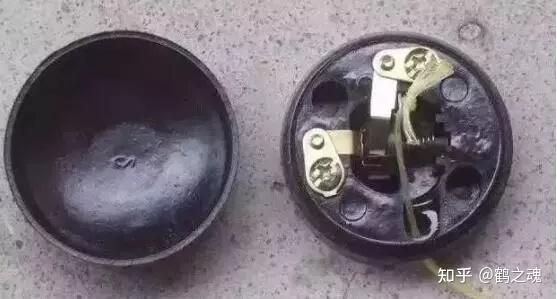

拉線開關

想當年我們家家戶戶都用這種開關，現如今這種開關已經慢慢被淘汰，甚至想買一個這種開關都要找好幾家五金店。

接線時，兩個接線柱，一個接火線，一個接電燈即可。

按鍵開關

1

單開單控開關

這個開關是目前最常用的，幾乎每家在裝修時都至少要買幾個，它的接線柱在背面

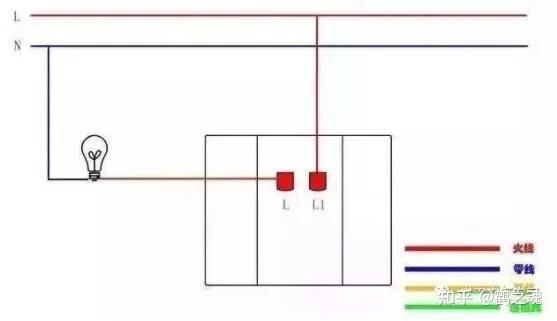

同樣的兩個接線柱，不過這種開關的接線柱上就有了標識。圖示品牌的標注為L(zhǎng)和L1，其它品牌有的標注為COM和L1。接線方式如下

2

多開單控開關

此外，還有面板上有多個按鍵的開關，每個按鍵可以控制一個燈

雖然外表相同，但是背面的接線柱不一樣。以三開為例，有的品牌，背面有6個接線柱，即每個按鍵對應兩個接線柱

這樣的開關，盡管接線柱排列不是很整齊，卻也很好接。接線柱標識中，有字母A,B,C，即對應正面按鍵從右至左三個。接起線來可以把每?jī)蓚€(gè)接線柱看作一個單開單控開關接線。還有一種接線柱，是這樣的

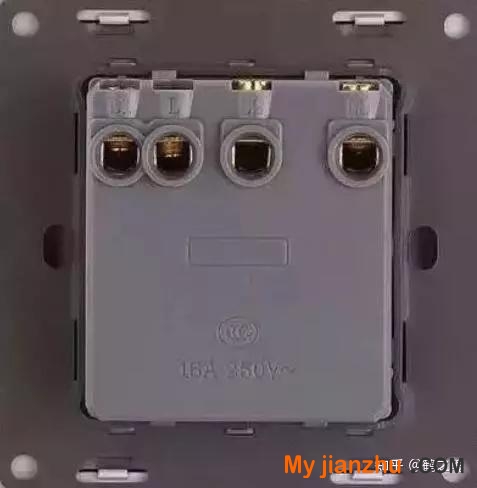

同樣是三開單控，卻只有四個接線柱。仔細觀察會發現，接線柱的標識中，只有一個公共點（L或COM被稱為公共點），即進線端。這種開關在接線時，只需要接一個進線，而L1,L2,L3分別對應面板按鍵從右到左。接線方法如下

手捏開關

這種開關也屬于電燈開關的一種。

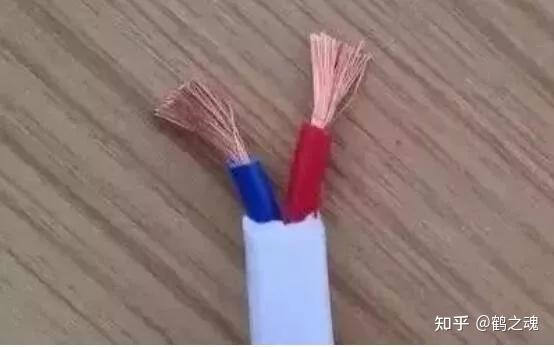

這種開關常常作為臺燈等燈具的延長線開關。往往用軟線接，即下圖這種二芯包套線

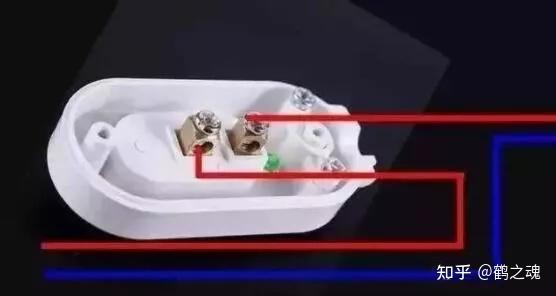

手捏開關的內部結構是這樣的▼

完整接線如下▼

看完后，您是不是感覺開關接線并不難呢，在確保安全的情況下自己可以動手試試，切記在操作過程中一定要注意安全，生命是寶貴的，不要有任何的僥幸心理，記住安全最重要！！！

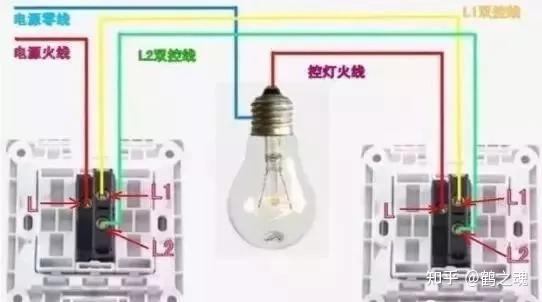

再來看看實物對照?qǐng)D，比較清晰明了！相信朋友們看了，可以快速掌握技巧！

小技巧就是，兩個開關的L1L2同名的連一起

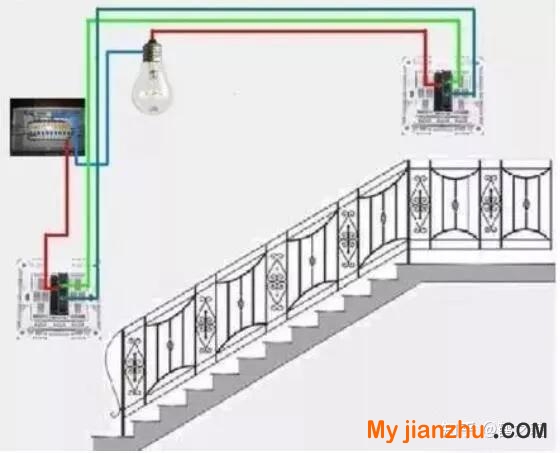

這種是樓梯雙控的布局

這種雙控帶插座，大同小異

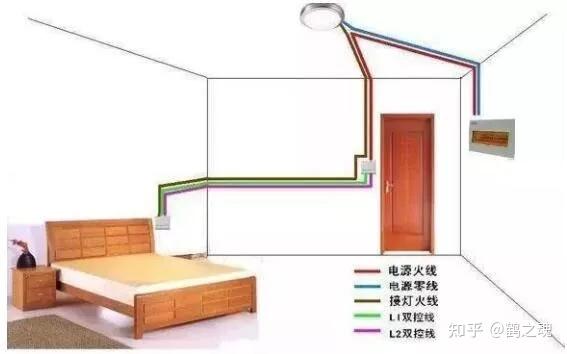

臥室雙控的布線圖

中間是個多控開關

有的朋友說中間可不可以用雙聯雙控開關，也是可以的。不過雙聯開關上有兩個開關，需用同時按下。

三控開關的布線

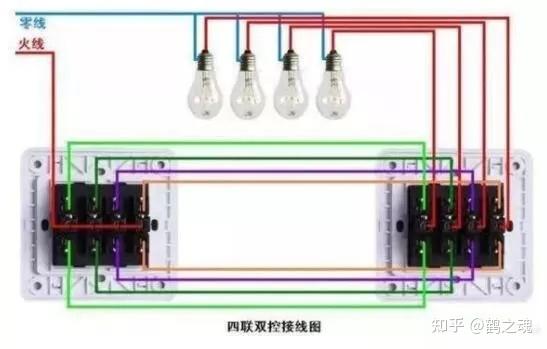

四聯雙控

這個稍微復雜一點

第一個是兩個四聯雙控同時控制四個燈，第二個圖是一個四聯雙控加四個單聯雙控。四控可以理解為總開關，其他四個開關又可以單獨控制。
