水電學看圖例，必須先知道圖紙里各種樣式符號的名稱，我們通常稱之為：圖例。圖例通常設計在【設計總說明】，也有部分圖紙圖例設計在平面圖旁。建筑水電圖紙識圖必須先從圖例看起，這是最基本，也是最基礎的識圖開始。圖例里，包括了各種水與電在平面圖的設計樣式，如：開關插座、龍頭地漏等。還有圖例相對應的安裝高度尺寸，比如開關插座的安裝高度等，都可以在圖例表里找到。

下面就給大家列出最常用的水電圖紙圖例：

電氣圖例：

建筑電氣圖例

建筑電氣圖例中，插座的分類一般用字母來代替，比如普通插座旁多了一個字母R，則用來表示熱水器插座。上圖中，左邊圖例，右邊為相對應的安裝高度。上面的開關插座高度，都可以借鑒使用。

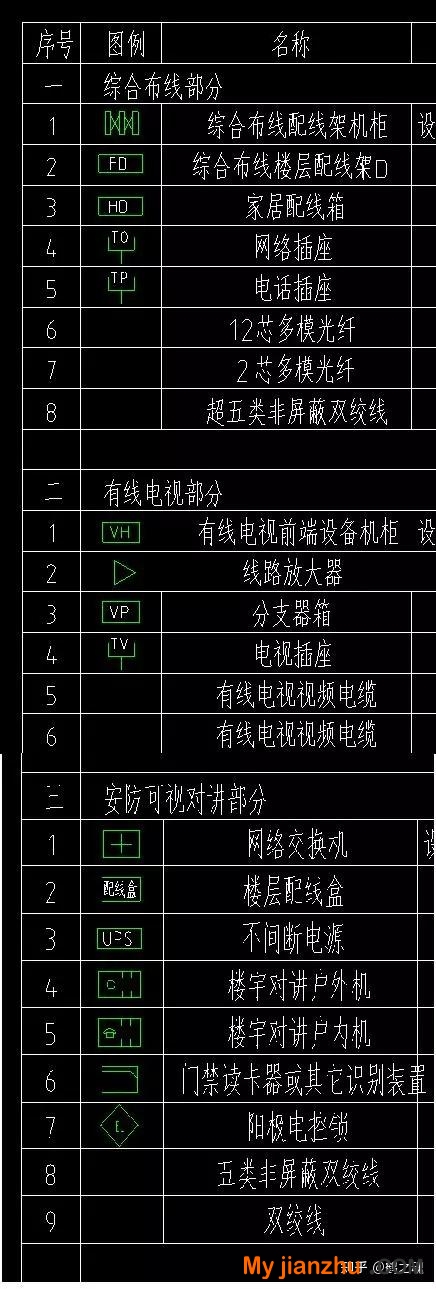

弱電圖例

弱電圖例

給排水圖例

給排水圖例

常用字母符號大全

電氣圖紙中那些管線及敷設
符號名稱符號解釋一、電線穿線管一般有
PVCPVC管SC焊接鋼管KBG扣壓式鍍鋅薄壁電線管JDG緊定式鍍鋅薄壁電線管二、電氣設計施工圖中常用線路敷設方式
SR沿鋼線槽敷設BE沿屋架或跨屋架敷設CLE沿柱或跨柱敷設WE沿墻面敷設CE沿天棚面或頂棚面敷設ACE在能進入人的吊頂內敷設BC暗敷設在梁內CLC暗敷設在柱內WC暗敷設在墻內CC暗敷設在頂棚內ACC暗敷設在不能進入的頂棚內FC暗敷設在地面內SCE吊頂內敷設,要穿金屬管三、導線穿管表示
SC焊接鋼管MT電線管PC-PVC塑料硬管FPC阻燃塑料硬管CT橋架MR金屬線槽M鋼索CP金屬軟管PR塑料線槽RC鍍鋅鋼管四、導線敷設方式的表示
DB直埋TC電纜溝BC暗敷在梁內CLC暗敷在柱內WC暗敷在墻內CE沿天棚頂敷設CC暗敷在天棚頂內SCE吊頂內敷設F地板及地坪下SR沿鋼索BE沿屋架，梁WE沿墻明敷五、燈具安裝方式的表示
CS鏈吊DS管吊W墻壁安裝C吸頂R嵌入S支架CL柱上SR沿鋼線槽BE沿屋架或跨屋架CLE沿柱或跨柱SC穿焊接鋼管敷設MT穿電線管敷設PC穿硬塑料管敷設FPC穿阻燃半硬聚氯乙烯管敷設CT電纜橋架敷設MR金屬線槽敷設PR塑料線槽敷設M用鋼索敷設KPC穿聚氯乙烯塑料波紋電線管敷設CP穿金屬軟管敷設DB直接埋設TC電纜溝敷設六、導線敷設部位的標注
AB沿或跨梁（屋架）敷設BC暗敷在梁內AC沿或跨柱敷設CLC暗敷設在柱內WS沿墻面敷設WC暗敷設在墻內CE沿天棚或頂板面敷設CC暗敷設在屋面或頂板內SCE吊頂內敷設FC地板或地面下敷設
