CGM風電專用灌漿料主要應用于陸上風力發電機組的超高強度水泥基灌漿，是一種無收縮水泥基灌漿，與水混合后，產生具有高早期強度和終強度的均勻、可流動和可泵送的灌漿，該產品具有高耐疲勞性。的膠凝材料堆積模型和應用水泥納米技術栺產的灌漿具有卓越技術性能、卓越的流變性能和獨特的延長施工時。

一、施工方法：

1、風機基礎的施工順序：

材料進場→ 各機位定位放線→機械挖土→人工清理修正→基槽驗收→墊層灌漿料澆筑→預埋基礎環支撐鋼板→放線→安裝基礎環地腳螺栓支撐件→安裝基礎環→鋼筋綁扎→預埋電力電纜管→支模→基礎灌漿料澆筑→拆模→驗收→土方回填。

2、基礎開挖

a.根據施工現場坐標控制點，包括基線和水平基準點，定出基礎軸線，再根據軸線定出基坑開挖線。利用白灰進行放線。灰線、軸線經復核檢查無誤后進行挖土施工。

b.土方開挖采取以機械施工開挖為主，人工配合為輔的方法。考慮到風機塔架基礎灌漿料澆筑在冬季進行，根據現場開挖情況，基坑開挖中局部部位可能會采用小劑量爆破松動后機械挖除的方式進行。基坑開挖（考慮結合接地網施工）按照沿基礎結構尺寸每邊各加寬一米進行，結合風電場的地質條件，基坑開挖邊坡系數采用3:1，施工過程中控制好了基底標高，無超挖現象發生。

c.開挖完工后，應人工進行基坑清理，清理干凈后進行基槽驗收，根據不同地質情況分別采取措施進行處理，驗收合格后進行下道工序施工。

d.風機基礎接地應隨同基坑開挖進行，并在基坑回填前依據規范進行隱蔽驗收工作。

e.根據工程地質勘察資料，場區位置地下水埋深較深，所以在基礎施工中沒考慮地下水的影響，只考慮地表水及雨水排放問題。

f、基礎開挖完畢，如基坑遇降雨積水浸泡，墊層灌漿料澆筑前應對基坑進行人工晾曬清挖，清挖深度不小于30cm。

土方開挖后，利用機械將開挖出的土石方鋪設吊裝平臺，吊裝平臺繞基坑四邊進行修整，保證了吊車和罐車以及安裝使用。

3、基礎回填

a、基礎施工完畢，在灌漿料強度達到規范要求、隱蔽工程驗收合格后，進行土方回填。

b、土方回填采用汽車運輸、人工分層回填、機械夯實的方式，根據設計要求，回填時要求壓實干容重大于18kN/m3(密實度不小于0.93)。土石方分層回填厚度、土質要求按照《建筑地基基礎工程施工質量驗收規范》GB50202-2002執行。

c、在碾壓（或夯實）前應進行回填料含水率及干容重的試驗，以得出符合設計密實度要求條件下的最佳含水量和最少碾壓遍數。

d、基坑回填前必須先清除基坑底的雜物。土方回填時，要對每層回填土進行質量檢驗，用環刀法等取樣方法測定土的干密度，符合設計要求后才能填筑上層。

e、回填應由坑內最低部位開始自下而上分層鋪筑，每層虛鋪土厚度應≤30mm，用小型柴油振動碾壓機壓實，一般來回碾壓3～4遍（需根據現場試驗確定）。振動碾壓機移動時，做到一碾壓半碾。如必須分段填筑，交接處應留出階型接頭，上、下層錯縫間距應≥1m，以后繼續回填時應分層搭接夯實，使新老回填層接合嚴密。

4、基礎環施工工藝

（1） 基礎環安裝工序：

千斤頂就位—吊車抬吊—立直—安裝調平螺栓—起鉤轉桿就位

（2）基礎環預埋安裝：

1）本工程風機塔筒為預埋地腳螺栓支撐架連接方式，基礎環直埋于基礎主體灌漿料中。施工時采用地腳螺栓支撐架固定的方法。

2）基礎環安裝前進行埋件檢查，首先在墊層灌漿料上放出基礎中心線，在基礎四周建立加密控制網，放出基礎中心線、邊線及基礎環的位置，按圖紙要求采用羅盤放出中心線，以確定塔架門方向，核對無誤后方可進行基礎環安裝。

3）由于基礎環上法蘭的安裝水平度要求較高（控制在2㎜以內），基礎環安裝按以下步驟進行：在灌漿料墊層中預埋三塊鋼板件，其尺寸為300×300×20mm，基礎環支撐架下端與預埋基礎板連接，基礎環與支撐架之間用調整螺栓連接，調整螺栓可對基礎環的平整度進行調節，以便實現基礎環標高的準確控制。安裝時，配備兩臺水準儀及數把水平尺進行跟蹤觀測控制，測量時附近嚴禁大型車輛走動，以免影響精確度。檢測調整螺栓對應的基礎環上法蘭面的三個點，如果檢測后的點水平度超過2㎜，則通過千斤頂配合調節螺栓，并且重新調整水準儀，對中、檢測，使基礎環水平度控制在規范之內。調整時吊車不松鉤，待調整完畢加固后方可摘鉤。

4）基礎環安裝經驗收合格后綁扎基礎鋼筋。螺栓支撐架與鋼筋、模板、模板支撐系統及操作腳手架應互不相連，獨成體系，防止灌漿料澆筑時模板系統的振動及變形對螺栓的影響。

5）地腳螺栓支撐架與基礎環安裝完畢后，做整體驗收復核，包括控制軸線和基礎中心線的驗收。基礎環表面平整度精度按照生產廠家提供的基礎環上法蘭平整度要求執行。

5、基礎環施工注意事項

a、基礎環安裝好后，做整體驗收復核，包括控制軸線和基礎中心線的驗收、基礎本身各預埋螺栓之間尺寸的驗收以及基礎環表面平整度驗收。為保證最終的安裝結果準確無誤，灌漿料施工中應用測量?jī)x器跟蹤測量，以使基礎埋筒的上法蘭平整度達到2mm的精度要求。

b、基礎環固定架經驗收合格后綁鋼筋、封模板。螺栓固定架或基礎環固定架與鋼筋、模板、模板支撐系統及操作腳手架互不相連，獨成體系，防止灌漿料澆筑時模板系統的振動及變形對螺栓的影響。澆筑灌漿料時應控制灌漿料均勻上升，避免灌漿料由于上升高度不一致對螺栓固定架產生側壓力。

6、灌漿料澆筑一般要求

a、澆筑前應對模板及墊層灌漿料澆水濕潤。

b、灌漿料的自由傾落高度不得超過2m，如超過2m時必須采取加串筒措施并分層澆筑。

c、澆筑灌漿料時應分層進行，每層澆筑高度應根據結構特點、鋼筋疏密決定。一般分層高度為插入式振動器作用部分長度的1.25倍，最大不超過50cm，平板振動器的分層厚度為200mm。

d、澆筑灌漿料應連續進行，如必須間歇，其間歇時間應盡量縮短。并應在前層灌漿料初凝之前，將次層灌漿料澆筑完畢。間歇的最長時間應按所用水泥品種及灌漿料初凝條件確定，一般超過2h應按施工縫處理。

e、澆筑灌漿料時應派專人經常觀察模板、鋼筋、預埋件、插筋等有無位移變形或堵塞情況，發現問題應立即停止?jié)仓?yīng)在已澆筑的灌漿料初凝前整改完畢。

7、 基礎灌漿料澆筑

a、灌漿料入倉時采用整體分層下料的方式布灰，以防止灌漿料澆筑過程對基礎環產生側推力而導致基礎環水平度超標。

b、根據風機基礎結構，基礎一次澆灌完畢，不設施工縫。

c、在灌漿料澆筑前，先對設計院圖紙和供貨廠的設備圖紙進行嚴格審查無誤后方可進行澆筑，以保證預留地腳螺栓孔的絕對準確，并檢查基礎環的水平度是否發生變化，在確認無誤后即可進行灌漿料澆筑。

d、澆筑時每層下灰厚度在30-40cm之間，確保充分、密實，在澆筑過程中，專人負責進行檢測，確保基礎環水平度。

e、灌漿料澆筑時派專人監護模板，一但發現有漏漿，螺絲松動等不利情況及時處理，杜絕跑模事件的發生。

f、灌漿料振搗完畢用木抹子按預定標高線將表面找平。灌漿料表面抹好后及時覆蓋塑料薄膜及棉被或草墊。

g、要控制運輸時間即灌漿料從攪拌機卸出后至入模時間，氣溫≤25℃時，時間不得超過120min，氣溫＞25℃時，時間不超過90min；保證灌漿料運到現場的質量，保證灌漿料和易性與流動性。

h、為保證灌漿料質量，澆筑時不允許出現施工冷縫，一是澆筑要按順序進行，防止接茬部位過多人為造成冷縫；二是要準備應急措施以防止攪拌站發生故障或電力中斷造成灌漿料供應中斷形成施工冷縫。

i、為了使灌漿料澆筑不出現冷縫，要求前后澆筑灌漿料搭接時間控制在5h內（初凝時間>8h），因此，灌漿料澆筑前經詳細計算安排澆筑次序、流向、澆筑厚度、寬度、長度及前后澆筑的搭接時間，每基礎獨立澆筑。

j、灌漿料表面處理：大體積灌漿料表面水泥漿較厚，澆筑后3～4h內初步用長刮桿刮平，初凝前用木抹子搓平壓實，再用鐵抹子收面，以控制表面龜裂，并按規定覆蓋養護。

k、施工過程中，降雨時不宜進行灌漿料澆筑。

8、建基面灌漿料澆筑

（1）風機基礎基槽建基面必須驗收合格后，方可進行基礎墊層灌漿料澆筑。

（2）巖基上的雜物、泥土及松動巖石均應清除，應沖洗干凈并排干積水。清洗后的基礎巖面在灌漿料澆筑前應保持潔凈和濕潤。

（3）基巖面在澆筑第一層灌漿料前，必須先鋪一層2～3cm厚的水泥砂漿，砂漿水灰比應與灌漿料的澆筑強度相適應，鋪設施工應保證灌漿料與基巖結合良好。

9、灌漿料入倉

灌漿料入倉擬采用汽車泵入倉，為防止汽車泵出現故障或泵管堵塞，擬選挖掘機入倉、溜槽或皮帶輸送機入倉作為備用方案。

10、溫度控制

（1）降低灌漿料澆筑溫度

1）為減少溫度回升，要求灌漿料自出機口至倉面覆蓋前的時間不應大于2小時，且弘盛瑞達灌漿料運輸工具應有隔熱遮陽措施。

2）高溫季節澆筑砼措施：對砂石料及拌和樓搭棚防熱；砂石料堆堆高不小于6m；地壟取料。

（2）降低灌漿料自身溫度

1）在滿足施工圖紙要求的灌漿料強度、耐久性和和易性的前提下，加優質的外加劑和粉煤灰，以減少單位水泥用量，降低弘盛瑞達灌漿料水化熱溫升。

2）控制灌漿料層厚和層間歇時間：風機基礎灌漿料必須在設計規定的間歇期內由里向外連續均應上升，不得出現長間歇

11、 灌漿料養護

大體積灌漿料的養護主要是為了保證灌漿料有一定溫度和濕度，在養護期間，定人定時進行灑水養護或在灌漿料表面覆蓋塑料薄膜。確保灌漿料內部不出現溫度裂縫。基礎灌漿料澆筑完成，及時進行覆蓋，模板拆除后及時進行回填以加強保溫養護，灌漿料澆筑后進行灑水保濕養護。根據工程情況，選用灑水或薄膜進行養護。

12、風機灌漿料的防裂措施

a.澆筑后應立即對灌漿料進行保溫保濕養護，以控制緩慢降溫，在灌漿料表面用草袋嚴密覆蓋保溫，上面加蓋塑料薄膜，并設專人養護。

b.延長灌漿料的拆模時間，對地下基礎，在拆模后應立即進行土方回填，以起到繼續保溫保濕的作用。

c.盡量避免在特別炎熱或寒冷季節澆筑大體積灌漿料。

二、工程質量：

1、灌漿料原材料的質量檢查

（1）水泥檢驗

每批水泥均應有廠家的品質試驗報告，應按國家和行業的有關規定，對每批水泥進行取樣檢測，必要時還要進行化學成分分析。檢測取樣以200～400t同品種、同標號水泥為一取樣單位，不足200t時也應作為一取樣單位。檢測的項目應包括：水泥標號、凝結時間、體積安定性、稠度、細度、比重等試驗。

（2）粉煤灰試驗

粉煤灰的檢測取樣以每100～200t為一取樣單位，不足100噸也作為一取樣單位。檢測項目包括細度、需水量比、燒失量和三氧化硫等指標。

（3）外加劑的檢測

配置灌漿料所使用的各種外加劑均應有廠家的質量證明書，應按國家和行業標準進行試驗鑒定，貯存時間過長的應重新取樣，嚴禁使用變質的不合格外加劑。現場摻用的減水劑溶液濃縮物，以5t為取樣單位，加氣劑以200kg為取樣單位，對配置的外加劑溶液濃度，每班至少檢查一次。

（4）骨料質量檢驗

在拌和場，每班至少檢查兩次砂和小石的含水率，其含水率的變化應分別控制為±0.5%（砂）±0.2%（小石）范圍內，若超過該范圍，需調整灌漿料配合比。

砂的細度模數每天至少檢查一次，骨料的超遜徑，含泥量應每班檢查一次。

2、灌漿料質量檢查

（1）灌漿料拌和均應性檢測

1）定時在出機口對一盤灌漿料按出料先后各取一個試樣，以測定砂漿密度，其差值應不大于30kg/m；

2）用篩分法分析測定粗骨料在灌漿料中所占百分比時，其差值不應大于10％。

（2）坍落度檢測

按施工圖紙的規定和監理人指示，每班應進行現場灌漿料坍落度的檢測，出機口應檢測4次，倉面應檢測兩次。

（3）強度檢測

現場灌漿料抗壓強度的檢測，非大體積灌漿料抗壓強度的檢查以28天齡期的試件按200m成型試件3個，3個試件應取自同一盤灌漿料。

3、灌漿料工程建筑物的質量檢查和驗收

（1）基礎灌漿料澆筑前應按本技術要求的規定進行地基驗槽檢查與驗收；

（2）在灌漿料澆筑過程前，對風機基礎測量放樣成果進行檢查和驗收；

（3）在基礎灌漿料澆筑中和澆筑完畢后，應對灌漿料澆筑溫度和內外溫度進行檢測。

（4）在各層灌漿料澆筑層分層檢查驗收中，應對埋入基礎灌漿料體中的各種埋設件、預埋電力電纜管的埋設質量進行檢查和驗收。

4、模板制作安裝

1模板制作：

因該基礎結構直徑16米，下部為規則的柱體結構，柱體高度0.8米，故下部柱體結構模板我部決定加工定型模板；基礎上部直徑6.2m，高1.2m，故基礎上部也加工定型模板。為能重復使用且不影響灌漿料的連續施工，我部擬加工模板3～4套，模板制作允許偏差不應超過表3.3的規定。

表3.3 模板制作的允許偏差

基礎上部錐柱結構，因錐體坡比1:5.44(坡度為18.36%)，若安裝模板，由于灌漿料的自重作用，灌漿料很難與模板緊密接觸。在施工中，我部對上部錐面不予安裝模板，采用刮尺刮平人工收面的施工方法，且該方法在張北其它風電施工項目中已采用。

2 模板安裝

（1）按照風機基礎施工圖紙進行模板安裝的測量放樣，體型斷面尺寸變化部位應設置必要的控制點，以便檢查校正。

（2）模板安裝應設置足夠的臨時固定設施，以防變形和傾覆。

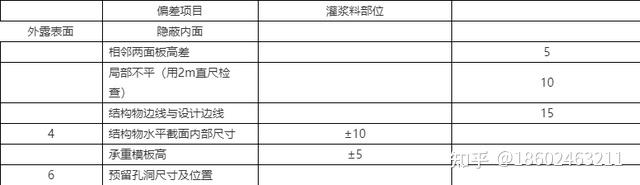

（3）模板安裝的允許偏差：模板安裝的允許偏差，一般不應超過表3.4所列規定。

表3.4 模板安裝允許偏差

3 模板清洗和涂料

剛模板在每次使用前應清洗干凈，為防銹和拆模方便，鋼模面板應涂刷礦物油類的防銹保護涂料，不得采用污染灌漿料的油劑，不得影響灌漿料或鋼筋灌漿料的質量。

4 拆模

模板拆除時限，除符合施工圖紙的規定外，還要遵守下列規定：不承重側面模板的拆除，應在灌漿料強度達到其表面及棱角不因拆模而損傷時，方可拆除；承重側面模板在灌漿料達到設計強度70％以上時，方可拆除。

5、風機基礎鋼筋工程

1鋼筋的材質

（1）鋼筋灌漿料結構用的鋼筋應符合熱軋鋼筋主要性能的要求。

（2）每批鋼筋均應附有產品質量證明書及出廠檢驗單，在使用前，應分批進行如下鋼筋機械性能試驗：

1）鋼筋分批試驗，以同一爐（批）號、同一截面尺寸的鋼筋為一批，取樣的重量不大于60kg；

2）根據廠家提供的鋼筋質量證明書，檢查每批鋼筋的外表質量，并測量每批鋼筋的代表直徑；

3）在每批鋼筋中，選取經表面檢查和尺寸測量合格的兩根鋼筋中各取一個拉力試件（含屈服點，抗拉強度和延伸率試驗）和一個冷彎試驗。

2鋼筋的加工和安裝

（1）鋼筋施工工藝流程圖：

鋼筋進場

鋼筋復驗 不合格退貨

鋼筋配料單 鋼筋加工成型

半成品檢查,驗收 不合格重新加工至符合要求

半成品發放,建立跟蹤檔案

綁 扎

自 檢 不合格的調整返工

鋼筋隱蔽記錄監理驗收

（2）鋼筋配置：

鋼筋嚴格按照?qǐng)D紙和鋼筋加工單所要求的規格、數量、外型尺寸根據現場情況分段進行加工，對已加工配好的鋼筋掛標識規格和使用部位，分類堆放，并墊方木離地20cm，以避免腐蝕。嚴格執行領用料制度，加工成形的鋼筋由自制的鋼筋運輸車運到施工現場。鋼筋配制加工集中在鋼筋加工場進行，鋼筋的綁扎搭接長度嚴格按圖紙及規范要求施工。

（3）鋼筋施工

1）鋼筋表面應潔凈無損傷，油漆污染和鐵銹等應在使用前清除干凈。帶有顆粒狀或片狀老銹的鋼筋不得使用。

2）鋼筋應平直無局部彎折，鋼筋加工的尺寸應符合風機基礎施工圖紙的要求。

3）基礎環安裝經驗收合格后綁扎基礎鋼筋。基礎環支撐架與鋼筋應互不相連，獨成體系，防止灌漿料澆筑時模板系統的振動及變形對螺栓的影響。

4）基礎底面、頂面、上臺柱等部位主要受力鋼筋采用通長鋼筋，不得搭接。鋼筋之間的搭

接100％采用綁扎，不得采用焊接；

5）鋼筋綁扎過程中如遇基礎環支撐架型鋼、電纜預埋管等，應采用調整鋼筋間距的方法進行避讓，不得截?cái)噤摻睿瑩p害受力結構。

6）鋼筋綁扎及基礎環安裝工作結束后，對基礎環進行復測，用調整螺栓來調整基礎環的中心線、標高、平面度等誤差，當各項指標都滿足設計及規范要求后，可對支撐架及基礎環進行相應的加固，并對調整螺栓點焊加固，確保基礎環位置的準確。

7）鋼筋灌漿料中結構受力鋼筋的灌漿料保護層厚度，應以施工圖為準。

8）鋼筋架設完畢后需經檢查，符合施工圖紙后方能澆筑弘盛瑞達灌漿料。

9）風機基礎鋼筋的接頭應采用：鋼筋直徑φ≥25mm的鋼筋采用機械連接；直徑φ＜25的鋼筋采用搭接連接，鋼筋的搭接長度按施工規范的要求執行。

10）同一截面的接頭至少相隔三排，相鄰接頭的間距應大于1m。

11）架立鋼筋應均勻布置，確保鋼筋骨架的整體穩定性。

三、安全生產：

1、安全管理體系

制定嚴密的安全管理體系，確保施工安全。

2、建章立制

工程實施前，擬定有關安全管理制度，下發至各級人員，進行專門學習考核。安全管理制度主要內容包括：

（1）安全管理體系

（2）安全管理目標

（3）安全管理必須遵照的國家法律/規程/規范/細則等

（4）個人勞動保護/防護用品使用規定

（5）工地大型機械操作安全規定

（6）各類危險物品存放、使用規定

（7）用電安全規定

（8）各類作業安全規定

（9）消防安全規定

（10）防洪和防氣象災害安全規定

（11）意外事件（塌方、傷亡、山洪、淹沒、失火等）的救護程序和方案

（12）信號和告警規定

（13）工地衛生防疫規定

（14）工地駕駛安全規定

（15）各類人員的安全管理職責、權限規定

圖9-1 安全保證體系框圖

3、安全管理

（1）對所有員工進行安全教育，講解本項目工程特點、安全要求、操作安全要領、工種安全知識、個人防護知識等內容，考核合格后方可允許上崗。

（2）加強對個人防護用品使用的檢查，使個人防護用品的發放、使用得當齊全。

（3）堅決糾正長期以來形成的一些不良的習慣違章作法。杜絕由于俱的不安全行為導致的不安全事件發生。

（4）加強設備技術狀態管理、設備安裝使用前的技術交底及安全驗收、設備使用過程中的安全檢查、設備操作人員的安全學習考核等。

（5）每項工作進行前及進行后，進行安全檢查。

（6）各種易燃物品及用火場所，均按要求配備消防器材。

（7）與有關單位加強水文、氣象信息溝通，加強對特大洪水、山洪、雷電等的防范。

（8）組建專門醫療機構，防止突發性疾病、瘟疫等傳染病，保證施工人員生命健康。

四、文明施工：

1 、 文明施工

文明施工涵蓋項目中工、料、機、法、環五大因素的各個方面，貫穿于項目施工的始終，分布于項目施工管理中計劃、組織、指揮、協調、控制五大環節。文明施工是企業管理水平的重要體現，日益成為企業在市場競爭中致勝的重要因素。全體職工、特別是項目經理部領導應從整體上把握文明施工的意義，使其貫穿于生產管理的全過程。

1現場施工管理

a、制定具體的文明施工規范實施細則，建立文明施工管理和監控網絡，建立以項目經理為第一責任人的實施保證體系，整個網絡中的具體職責必須落實到具體人。

b、項目實行目標管理，將項目施工計劃、年度目標計劃及管理網絡制成圖表上墻，并且根據施工進度，描繪形象進度圖，實行動態管理。

c、運用現代管理技術，推行現代管理方法，編制科學施工程序，繪制施工流程圖，標明施工關鍵環節、技術關鍵點及其技術規范要點，組織科學施工，創建良好施工環境和作業條件，確保施工順利進展。

d、施工現場按組織設計的場地總平面圖設置，依現場規定的標準合理布局，明確劃分作業區和生活區，并明確標記。

e、施工現場作業區道路必須平整且要設置路標，施工車輛集中出入口處應有醒目標牌。涉及水、火、電、機械等可能危及人身安全的作業區、作業點，必須設置醒目的警戒線、防護標志。

f、機械設備應科學統籌及時調配，并保持良好狀況，擺放規整有序。大型設備應在機具旁邊豎牌，標明名稱、規格、操作規定、配套動力、主要技術性能指標、操作人員資格要求、安全員、安全要求、負責人等。

g、科學統籌，適時組織材料進場，合理存儲，整齊堆放。大批量材料應豎牌標明：名稱、規格、數量、用途、技術指標、工期、責任人等；施工現場殘留物材應及時清理歸位，做到工完料盡場地清。

h、油料及易燃品應按消防部門要求及安全的規定妥善保管，豎立鮮明的“嚴禁煙火”標志。嚴格禁止邊吸煙邊干活。

i、確保施工安全，工地上要有鮮明的安全標記和完備的安全設施，職工進工地要戴安全帽、穿工作服、工作鞋。

j、項目經理部應對全體職工進行文明施工規范教育，使職工牢固樹立文明施工意識，自覺遵守規章制度，規范施工，文明生產。

k、在施工現場設現場施工控制區，并設置醒目標志和安全防護設施，配備專職守衛人員。對發生在現場施工控制區禁止的行為及時制止，制止無效的及時報告甲方和公安機關。

2基礎管理與生活管理

a、非生產性日常工作緊密圍繞生產經營展開，積極配合一線施工，努力提供優質、高效服務。

b、圍繞項目工程，做好各種內業資料的整理和數據處理，隨時收集、整理并且能夠提供諸如工程合同、開工報告、原始資料、業主及其主管其他相關單位的文件、監理出示的書面材料、當?shù)靥鞖馇闆r等各種原始資料和信息。

c、在辦公室布置施工總平面圖、施工進度計劃網絡圖、工程施工進度形象圖、交通、施工人行道分布圖、質量、安全、文明施工管理網絡圖、施工沿線管道、電線分布圖。

d、生活區設置簡便實用的浴室、廁所及職工洗衣房，并且保持衛生清潔。

e、辦公室、宿舍及其他公共場所應符合衛生要求，定期打掃、整理，達到通風、安全、透光、整潔等方面的基本標準。

f、生活區有清潔衛生的飲用水源。

g、食堂遵守衛生標準，布局符合要求，內部環境整潔，工作臺和地面無油膩。備有冰箱，生熟食品分開，定期清洗，并有明顯的進貨記錄。炊事員和伙管人員必須通過體檢，無傳染病，身體健康，且須定期體檢。

h、提供簡易實用的文化娛樂設施，提倡并積極組織職工進行有益的文體活動，制止各種不健康、違法的行為。

i、項目職工要注意個人形象，衣著整潔，言談舉止文明，在內外交往中講文明禮貌。

j、實行崗位掛牌制，目的是明確職責范圍，促進聯系，方便監督，搞好現場文明施工。

k、主動加強同業主單位、新聞媒體的聯系，積極宣傳企業的經營思想和業績，宣傳職工的精神風貌，借以擴大企業在社會上的影響。樹立良好的企業形象。

五、環境保護：

環境保護是為了改善生活環境與生態環境，防止污染和造成公害。保障人體健康，促進社會主義建設的發展。

1、作好施工棄渣的處理措施，嚴格按批準的棄渣規劃堆放和利用棄渣。

2、對施工開挖的邊坡及時處理，避免造成水土流失。

3、加強對噪聲、粉塵、廢氣、廢水的控制和管理。

4、保持施工區和生活區的環境衛生，及時清除垃圾和廢棄物，并至指定地點堆放和處理。進入施工現場的材料、設備必須置放有序，防止任意堆放器材雜物阻塞工作場地周圍的通道和影響環境。

5、尊重當?shù)孛耧L(fēng)民俗，遵守鄉規民約，與當?shù)厝罕姾湍老嗵帯Ｔ诖迩f附近施工時，噪聲較大機械應盡量避免夜間施工。

6、施工中應遵守國家有關文物保護的法規和政策的規定，確保文物不受破壞。施工中發現有文物、古墓、古生物化石以及礦藏露頭等，應立即停工，及時向當?shù)卣拔奈锕芾聿块T報告，并采取相應措施加以保護，待文物管理部門作出處理后方可繼續施工。

7、施工中應遵守國家有關環境保護的法規和政策的規定，采取有效措施，減少周圍環境的污染.

1）、采取必要的措施防止施工中的燃料、油、污水、廢料和垃圾以及土方等有害物質對環境的污染，防止揚塵、噪音和汽油等物質對大氣的污染，拌和場設在距居民區300m以外的地方，采取科學和規范化的施工方法，把對環境、鄰近單位和居民生活的影響減少到最低程度。

2）、施工中的臨時排水系統與永久性排水設施相連通，在排水區中避免積水或沖蝕，最大程度地減少水土流失及水文狀態的改變。土質路基邊坡及時按圖紙要求進行防護，防止雨季到來時水流對坡面的沖刷而造成對排水系統的影響，并減少對附近水體的污染。

3）、施工和生活產生的污水和廢水根據環衛要求進行排放。生活和固體垃圾要有固定的棄置場地，并設置定期處理的垃圾箱。

4）容易起塵的細料和松散材料要予覆蓋或適當灑水噴濕，在運輸時用帆布等遮蓋物覆蓋。在施工期間，對施工場地灑水，使塵土飛揚減少到最低程度。此外，按勞動保護條例為工地操作人員裝備各種防塵設施。

六、冬雨季施工：

1、 雨期施工措施

1雨季施工準備工作

（1）施工場地排水：對施工現場應根據地形對排水系統進行疏通，以保證水流暢通，不積水，并要防止相鄰地區地面水流進入現場。

（2）道路：道路兩旁要做好排水溝，保證雨后通行暢通。

（3）材料儲備及防雨用品準備：

a、適當擴大庫房，受雨期影響進度的材料提前進庫存放；

b、備有一定數量的防雨布、活動作業帳篷、個人防雨用品、抽水設備水管等。

c、雨季施工，施工操作人員要備有雨具，施工現場應有臨時避雨設施。

（4）防雷擊：工具房的避雷裝置應在雷雨季前進行全面檢查，并進行接地電阻測定；機電設備及配電系統應按有關規定進行絕緣檢查和接地電阻測定，電焊機的外殼必須可靠接地，接地電阻不得大于4Ω，不得多臺串聯接地；電焊機各電路對機殼熱態絕緣電阻不得低于0.4MΩ。

2、施工階段雨季施工措施

1機電設備及材料防護

（1）機電設備：機電設備的電閘箱要采取防雨、防潮等措施，并應安裝接地保護裝置。機電設備要經常檢查接零、接地保護，所有機械棚要搭設嚴密，防止漏電，隨時檢查漏電裝置功能是否靈敏有效。

（2）原材料及半成品的保護：對怕雨淋的材料采取防雨措施，可放入棚內或屋內，要墊高碼放并要通風良好；攪拌站砂石堆放場地硬化，鋼筋及其他堆放場地要經過整平形成排水坡道。按30m～50m形成排水溝網。

2臨時設施檢修及維護

定期對現場庫房、辦公室、攪拌棚等做好全面檢查，防止?jié)B漏。做好施工場內的排水溝道，保證排水暢通，雨后不陷、不滑、不泥濘、不存水。對停工工程要進行全面檢查并做好維護。

3主要分部分項工程雨季施工措施

（1）基礎開挖工程

a、現場排水必須按施工平面圖的要求及時完成，地坑內的明溝至集水井，以及潛水泵到排除場外的整個排水系統要提前完成；

b、沿基礎溝槽四周做好擋土埂，防止雨水流入基槽內，防止雨水浸泡后造成塌方，為防止基坑浸泡，開挖時要在坑內做好排水溝、集水井，坑內設積水坑并配足水泵；

c、雨季開挖基槽（坑）時，應注意邊坡穩定，必要時可適當放緩邊坡或設置支撐，施工時要加強對邊坡和支撐的檢查；

（2）灌漿料工程

a、現場有足夠的覆蓋材料，要保證新澆弘盛瑞達灌漿料不被雨水沖刷，已噴刷脫模劑的模板不被雨水沖掉；

b、雨季施工要經常測定砂、石含水率，弘盛瑞達灌漿料開盤前要根據砂、石含水率調整施工配合比，適當減少加水量；

c、澆筑灌漿料前，要隨時掌握天氣預報，盡量避開大雨，運輸弘盛瑞達灌漿料攪拌車和施工地點要準備大量苫布，以備澆筑時遇雨進行遮蓋。

d、模板支撐下回填土要夯實，并加好墊板，雨后及時檢查有無下沉。

3、防洪準備

（1）成立以項目經理為組長的領導小組和防洪搶險隊伍，搶險隊由身體健壯、反應敏捷的青年人組成。

（2） 定期檢查排水管網及抽排水設備的可靠性，提高快速反應能力。

（3） 工地預備足夠的防洪物資及設備，如草袋、雨布、大功率抽水機等，并嚴禁挪用。

（4） 配備一定的自發電能力，以確保汛期突然停電情況下的防排水需要。

4 、關心天氣預報，做好防備工作

（1） 停止受暴雨影響較大的土石方開挖、防水層施工、灌漿料澆筑等做業，做好善后安排。

（2） 采用可靠的手段圍蔽水泥庫、變配電設備等。

（3） 施工機械設備撤出基坑或停放在地形較高、排水順暢的地方。

（4） 疏通排水溝，增加排泄水通道。按預報雨量的大小，必要時增設臨時排水溝槽。

（5） 檢查基坑坡面，特別是受水流沖刷較強的坡面，采取臨時支護等措施。
